公布日：2023.11.10
申請日：2023.08.30
分類號：C02F9/00(2023.01)I;C02F1/66(2023.01)N;C02F1/00(2023.01)N;C02F103/16(2006.01)N
摘要
本申請公開了應用于電鍍污水處理領域的一種高效混合的電鍍污水處理池，該電鍍污水處理池通過將可上下升降的擠壓板安裝在處理池的內部，并將擠壓板的外側尺寸設置與處理池的內部尺寸相適配，配合擠壓板內部均勻開設的上下貫通的噴孔，可以在擠壓板上下移動過程中通過擠壓以及重力配合，驅使待處理電鍍污水在噴孔上下兩側高速流動，有利于在中和沉淀過程中高效全面地實現電鍍污水與堿液的混合，進而有效提升電鍍污水的處理效率，同時，在電鍍污水靜置沉淀的過程中，還可將擠壓板上升至處理池內部液面以上位置進行遮蓋封閉，有利于降低污水沉淀過程中氣味向外逸散的效率，在一定程度上保障了該裝置使用過程中的穩定安全性。
權利要求書

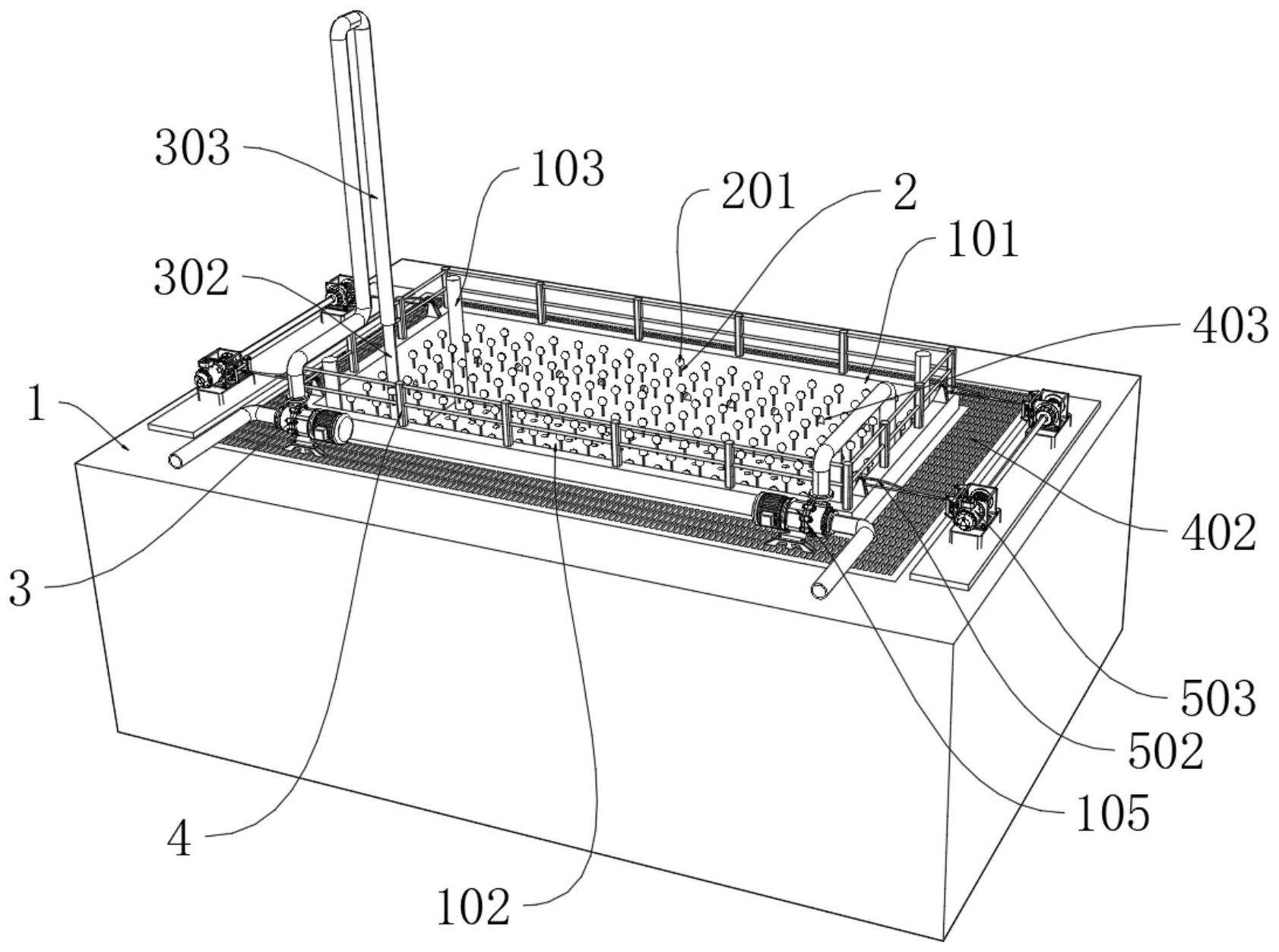

1.一種高效混合的電鍍污水處理池，包括經硬化防水處理后的地面(1)，其特征在于，所述地面(1)的內部建造有上方敞開的處理池(101)，所述處理池(101)的內部活動安裝有與其內部尺寸相適配的擠壓板(102)，所述處理池(101)的內部四角處均安裝有用于驅動擠壓板(102)上下升降的電動升降桿(103)，所述擠壓板(102)的內部均勻開設有多個上下貫通的噴孔(104)，所述處理池(101)的外側安裝有用于對其內部沉淀污泥進行抽取的抽泵a(105)，以及用于對其內部處理后污水進行抽取的抽泵b。
2.根據權利要求1所述的一種高效混合的電鍍污水處理池，其特征在于，所述處理池(101)的內端壁下方位置處固定安裝有與擠壓板(102)平行設置的格柵，每個所述噴孔(104)的內部均穿插有一個與格柵固定連接的彈性繩(2)，且彈性繩(2)的上端固定連接有浮于處理池(101)內部液面上的浮球(201)，且浮球(201)的外側尺寸大于噴孔(104)的內部尺寸。
3.根據權利要求1所述的一種高效混合的電鍍污水處理池，其特征在于，所述處理池(101)的外側安裝有抽泵c(3)，所述擠壓板(102)的內部設置為中空結構，所述噴孔(104)的內端壁上環繞開設有多個與擠壓板(102)內部中空結構相連通的堿液噴出孔(301)，所述抽泵c(3)的進水口外接有堿液供給箱，所述抽泵c(3)的出水口與擠壓板(102)內部中空結構相連通。
4.根據權利要求3所述的一種高效混合的電鍍污水處理池，其特征在于，所述堿液噴出孔(301)的內部固定安裝有單向閥。
5.根據權利要求3所述的一種高效混合的電鍍污水處理池，其特征在于，所述擠壓板(102)的頂部固定安裝有與其內部中空結構相連通的內管(302)，且內管(302)設置為豎直結構，所述內管(302)的外側活動套接有外管(303)，且外管(303)的上端與抽泵c(3)的出水口相連通。
6.根據權利要求1所述的一種高效混合的電鍍污水處理池，其特征在于，所述處理池(101)的上方開口位于地面(1)頂部上方30cm位置處，所述處理池(101)的頂部開口邊緣為環繞固定有為鏤空結構設置的護欄(4)。
7.根據權利要求6所述的一種高效混合的電鍍污水處理池，其特征在于，所述地面(1)上開設有環繞處理池(101)上方開口外側設置的集水槽(401)，且集水槽(401)的頂部搭建有與地面(1)頂部相齊平的柵板(402)。
8.根據權利要求7所述的一種高效混合的電鍍污水處理池，其特征在于，所述集水槽(401)的底部偏向處理池(101)一側設置為向下傾斜結構，所述處理池(101)的端壁內部均勻開設有多個連通在處理池(101)與集水槽(401)之間的回流道(403)，且回流道(403)的內部尺寸自集水槽(401)向處理池(101)方向逐步增大，所述回流道(403)偏向處理池(101)的一端同樣設置為向下傾斜結構。
9.根據權利要求2所述的一種高效混合的電鍍污水處理池，其特征在于，所述抽泵a(105)的進水口通過管道連通在處理池(101)的底部右側，所述處理池(101)的底部滑動安裝有豎直設置在格柵下方的刮板(5)，所述處理池(101)的左右兩側端壁內部均開設有上下貫通的通道(501)，且通道(501)的內部活動穿插有拉索(502)，所述處理池(101)的左右兩側對稱設置有固定安裝在地面(1)上的電動絞盤(503)，位于左右兩側的所述拉索(502)分別固定連接在刮板(5)的左右端壁上，位于左右兩側的所述拉索(502)遠離刮板(5)的一端分別連接在對應的電動絞盤(503)上。
10.根據權利要求9所述的一種高效混合的電鍍污水處理池，其特征在于，所述拉索(502)的移動軌跡上安裝有多個用于對其引導的滾輪(504)，所述滾輪(504)的外端壁中間位置處開設有與拉索(502)外側尺寸相適配的環槽。
發明內容
本申請目的在于解決現有技術中電鍍污水處理過程中堿與污水混合不夠高效的問題，相比現有技術提供一種高效混合的電鍍污水處理池，包括經硬化防水處理后的地面，地面的內部建造有上方敞開的處理池，處理池的內部活動安裝有與其內部尺寸相適配的擠壓板，處理池的內部四角處均安裝有用于驅動擠壓板上下升降的電動升降桿，擠壓板的內部均勻開設有多個上下貫通的噴孔，處理池的外側安裝有用于對其內部沉淀污泥進行抽取的抽泵a，以及用于對其內部處理后污水進行抽取的抽泵b。
通過將可上下升降的擠壓板安裝在處理池的內部，并將擠壓板的外側尺寸設置與處理池的內部尺寸相適配，配合擠壓板內部均勻開設的上下貫通的噴孔，可以在擠壓板上下移動過程中通過擠壓以及重力配合，驅使待處理電鍍污水在噴孔上下兩側高速流動，有利于在中和沉淀過程中高效全面地實現電鍍污水與堿液的混合，進而有效提升電鍍污水的處理效率，同時，在電鍍污水靜置沉淀的過程中，還可將擠壓板上升至處理池內部液面以上位置進行遮蓋封閉，有利于降低污水沉淀過程中氣味向外逸散的效率，在一定程度上保障了該裝置使用過程中的穩定安全性。
可選的，處理池的內端壁下方位置處固定安裝有與擠壓板平行設置的格柵，每個噴孔的內部均穿插有一個與格柵固定連接的彈性繩，且彈性繩的上端固定連接有浮于處理池內部液面上的浮球，且浮球的外側尺寸大于噴孔的內部尺寸。
可選的，處理池的外側安裝有抽泵c，擠壓板的內部設置為中空結構，噴孔的內端壁上環繞開設有多個與擠壓板內部中空結構相連通的堿液噴出孔，抽泵c的進水口外接有堿液供給箱，抽泵c的出水口與擠壓板內部中空結構相連通。
可選的，堿液噴出孔的內部固定安裝有單向閥。
可選的，擠壓板的頂部固定安裝有與其內部中空結構相連通的內管，且內管設置為豎直結構，內管的外側活動套接有外管，且外管的上端與抽泵c的出水口相連通。
可選的，處理池的上方開口位于地面頂部上方30cm位置處，處理池的頂部開口邊緣為環繞固定有為鏤空結構設置的護欄。
可選的，地面上開設有環繞處理池上方開口外側設置的集水槽，且集水槽的頂部搭建有與地面頂部相齊平的柵板。
可選的，集水槽的底部偏向處理池一側設置為向下傾斜結構，處理池的端壁內部均勻開設有多個連通在處理池與集水槽之間的回流道，且回流道的內部尺寸自集水槽向處理池方向逐步增大，回流道偏向處理池的一端同樣設置為向下傾斜結構。
可選的，抽泵a的進水口通過管道連通在處理池的底部右側，處理池的底部滑動安裝有豎直設置在格柵下方的刮板，處理池的左右兩側端壁內部均開設有上下貫通的通道，且通道的內部活動穿插有拉索，處理池的左右兩側對稱設置有固定安裝在地面上的電動絞盤，位于左右兩側的拉索分別固定連接在刮板的左右端壁上，位于左右兩側的拉索遠離刮板的一端分別連接在對應的電動絞盤上。
可選的，拉索的移動軌跡上安裝有多個用于對其引導的滾輪，滾輪的外端壁中間位置處開設有與拉索外側尺寸相適配的環槽。
相比于現有技術，本申請的優點在于：
(1)本申請通過將可上下升降的擠壓板安裝在處理池的內部，并將擠壓板的外側尺寸設置與處理池的內部尺寸相適配，配合擠壓板內部均勻開設的上下貫通的噴孔，可以在擠壓板上下移動過程中通過擠壓以及重力配合，驅使待處理電鍍污水在噴孔上下兩側高速流動，有利于在中和沉淀過程中高效全面地實現電鍍污水與堿液的混合，進而有效提升電鍍污水的處理效率，同時，在電鍍污水靜置沉淀的過程中，還可將擠壓板上升至處理池內部液面以上位置進行遮蓋封閉，有利于降低污水沉淀過程中氣味向外逸散的效率，在一定程度上保障了該裝置使用過程中的穩定安全性。
(2)通過將格柵安裝在處理池的內端壁下方位置處，并將彈性繩穿插在噴孔內部，而后在其上端連接有可浮于處理池內液面上的浮球，使得擠壓板在處理池內電鍍污水中上下循環移動時噴孔保持正常開啟狀態，而當擠壓板上浮至處理池內液面上時，噴孔則被對應的浮球封堵閉合，進一步提升了靜置沉淀過程中，擠壓板對處理池內污水異味的防治效果。
(3)通過將擠壓板的內部設置為中空結構，并將與中空結構相連通的堿液噴出孔均勻開設在噴孔的內端壁上，配合抽泵c的泵送，可以將堿液的投放結合至擠壓板的上下移動過程中，實現在電鍍污水于噴孔處高速流動時進行堿液的添加操作，有利于進一步提升堿液與電鍍污水混合均勻高效性。
(4)通過將單向閥安裝在堿液噴出孔內，可以避免處理池內的電鍍污水自堿液噴出孔進入擠壓板內的中空結構中，有利于避免擠壓板內部中空結構以及堿液噴出孔由于沉淀物進入堆積而導致堵塞，在一定程度上保障了該裝置運行穩定性。
(5)通過將豎直設置的內管固定連通在擠壓板的頂部，并將與抽泵c出水口相連通的外管滑動套接在內管的外側，借助內管與外管之間的滑動連通，保障擠壓板上下移動過程中內部堿液供給穩定性。
(6)通過將處理池的上方開口設置在地面頂部30cm位置處，使得處理池的上方開口不會過高于地面頂部，有利于保障工作人員對處理池內電鍍污水處理狀況觀察以及采用操作便捷，同時，通過將鏤空結構的護欄環繞安裝在處理池的頂部，在避免對處理池內造成遮擋的同時，還可有效進行防護，有利于保障該裝置的使用安全性。
(7)通過將集水槽環繞開設在處理池的外側邊緣位置處，可以對處理池中涌出的電鍍污水進行收集，避免工作過程中處理池內受震動涌出的電鍍污水散落在地面頂部，有利于保障該裝置實際使用過程中的穩定性。
(8)通過將集水槽的底部以及回流道偏向處理池的一端均設置為向下傾斜結構，有利于集水槽內進入的電鍍污水快速順暢地回流至處理池內部，同時，通過將回流道的內部尺寸設置一端大一端小，且小的一端位于與集水槽的連通處，可以避免異物堵塞在回流道內部難以取出，在一定程度上保障了該裝置后期維護便捷性。
(9)通過將可左右移動的刮板安裝在處理池的底部，并設置有電動絞盤收卷拉索實現對刮板左右移動的拉動，有利于將分散沉淀在處理池底部的污泥沉淀物向一側推動，進而有利于提升抽泵a對污泥的抽取效率。
(10)通過將開設有環槽的滾輪安裝在拉索的移動軌跡上，用于對拉索的彎折引導，有利于保障拉索在收卷牽引過程中的移動穩定性。
（發明人：宋峰濤）
