公布日：2023.02.28
申請日：2022.10.31
分類號：C01B32/324(2017.01)I;C01B32/336(2017.01)I;B01D53/04(2006.01)I
摘要
本發明公開了一種污泥基活性炭及其制備方法和其在煙氣吸附領域的應用，包括如下重量份的原料組分：污泥20～60份，農林廢棄物20～40份，粘結劑10～20份，水0～20份；各原料混合后經炭化、活化處理，再經冷卻處理，得到成品污泥基活性炭；其中，所述污泥的含水率＜60％，為非危廢類污泥，且污泥預先經過好氧發酵處理、厭氧消化處理、熱干化處理或低溫帶式干化處理；所述農林廢棄物為稻殼、椰殼、玉米秸稈、花生殼、木粉中的一種或幾種。其解決活性炭原料短缺問題，同時更好的利用污泥和農林廢棄的生物質資源，制備工藝簡單、制備過程能耗低、無二次污染、成本低廉，活性炭材料性能優異，具有優異的吸附性能、強度高。
權利要求書
1.一種污泥基活性炭，其特征在于，包括如下重量份的原料組分：污泥20～60份，農林廢棄物20～40份，粘結劑10～20份，水0～20份；各原料混合后經炭化、活化處理，再經冷卻處理，得到成品污泥基活性炭；其中，所述污泥的含水率＜60％，為非危廢類污泥，且污泥預先經過好氧發酵處理、厭氧消化處理、熱干化處理或低溫帶式干化處理；所述農林廢棄物為稻殼、椰殼、玉米秸稈、花生殼、木粉中的一種或幾種。
2.根據權利要求1所述的污泥基活性炭，其特征在于，所述粘結劑為焦油、粘土、瀝青、水玻璃、硅溶膠、腐殖酸鈉、聚合磷酸鈉中的一種或幾種。
3.根據權利要求1所述的污泥基活性炭，其特征在于，所述炭化過程在無氧或限氧條件下進行，氣體氛圍為惰性氣體，炭化溫度為400～600℃，炭化時間為20～150min。
4.根據權利要求3所述的污泥基活性炭，其特征在于，所述炭化過程中產生的熱解氣通入燃燒爐，與空氣混合燃燒，再回收其熱量用于炭化活化過程中。
5.根據權利要求1所述的污泥基活性炭，其特征在于，所述活化過程采用物理活化方式，活化氣體為水蒸氣、二氧化碳、空氣中的一種或幾種，活化溫度為800～1000℃，活化時間為30～350min。
6.根據權利要求5所述的污泥基活性炭，其特征在于，所述活化過程中，活化氣體的通入量為原料質量的0.5～1.5倍。
7.根據權利要求1所述的污泥基活性炭，其特征在于，所述炭化、活化處理過程采用炭化活化一體爐，其上段為炭化段，下段為活化段，炭化段和活化段之間設有供物料通過的通道。
8.一種如權利要求1-7中任一項所述的污泥基活性炭的制備方法，其特征在于，包括如下步驟：S1、原料預處理：將污泥經干燥脫水處理后，再經粉碎、過篩處理，得到污泥粉末；將農林廢棄物經干燥脫水處理后，再經粉碎、過篩，得到農林廢棄物顆粒；S2、造粒：將污泥粉末、農林廢棄物顆粒按照配方量比例輸送至混捏機中干混，然后加入配方量的粘結劑和水，進行充分的濕混，再經造粒機造粒成型，得到圓柱形顆粒物；S3、陳化：將圓柱形顆粒物進行晾曬、陳化脫水處理；S4、炭化活化：將陳化后的顆粒物進行炭化、活化處理，后經冷卻處理；S5、熱解氣燃燒：將炭化過程中產生的熱解氣通入燃燒爐，與空氣混合燃燒，再回收其熱量用于炭化活化過程中；S6、煙氣處理：將炭化活化過程中產生的煙氣經過凈化處理后排放；S7、篩分包裝：炭化活化處理后得到的冷卻后的顆粒，經過篩分、包裝，即得成品污泥基活性炭。
9.根據權利要求8所述的污泥基活性炭的制備方法，其特征在于，所述步驟S3中，陳化溫度為25～105℃，陳化時間為6～48h。
10.一種如權利要求1-7中任一項所述的污泥基活性炭的應用，其特征在于，所述污泥基活性炭用于煙氣脫硫脫硝領域。
發明內容
為了解決上述背景技術中存在的問題，本發明提供一種污泥基活性炭，其解決活性炭原料短缺問題，同時更好的利用污泥和農林廢棄的生物質資源，制備工藝簡單、制備過程能耗低、無二次污染、成本低廉，活性炭材料性能優異，具有優異的吸附性能、強度高。此外，本發明還提供一種上述污泥基活性炭的制備方法和其在煙氣脫硫脫硝領域的應用。
為了實現上述目的，本發明采用以下技術方案：
本發明的第一方面，提供一種污泥基活性炭，包括如下重量份的原料組分：
污泥20～60份，農林廢棄物20～40份，粘結劑10～20份，水0～20份；
各原料混合后經炭化、活化處理，再經冷卻處理，得到成品污泥基活性炭；
其中，所述污泥的含水率＜60％，為非危廢類污泥，包括市政污泥、造紙污泥等，且污泥預先經過好氧發酵處理、厭氧消化處理、熱干化處理或低溫帶式干化處理；
所述農林廢棄物為稻殼、椰殼、玉米秸稈、花生殼、木粉中的一種或幾種。
采用上述技術方案：
由于污泥中的含碳量低，因此在配方中加入農林廢棄物作為增碳劑，提高活性炭成品的吸附性能。經試驗發現，活性炭樣品的吸附性能隨著原料中農林廢棄物含量的增加，其呈現先增大后減小的趨勢，這是由于，雖然，農林廢棄物的添加可以提高污泥的含碳量，提高活性炭成品的吸附性能，但是，農林廢棄物顆粒在炭化過程中體積膨脹明顯，使得活性炭成品的強度降低，使用性能隨之降低。因此，綜合考慮上述因素，最終確定了最優的農林廢棄物與污泥之間的添加配比，污泥的加入量為20～60重量份，農林廢棄物的加入量為20～40重量份。
具體地，所述粘結劑為焦油、粘土、瀝青、水玻璃、硅溶膠、腐殖酸鈉、聚合磷酸鈉中的一種或幾種。
具體地，所述炭化過程在無氧或限氧條件下進行，氣體氛圍為惰性氣體，優選為氮氣氣氛，炭化溫度為400～600℃，炭化時間為20～150min。
具體地，所述炭化過程中產生的熱解氣通入燃燒爐，與空氣混合燃燒，再回收其熱量用于炭化活化過程中。
具體地，所述活化過程采用物理活化方式，活化氣體為水蒸氣、二氧化碳、空氣中的一種或幾種，活化溫度為800～1000℃，活化時間為30～350min。
具體地，所述活化過程中，活化氣體的通入量為原料質量的0.5～1.5倍。
在炭化處理過程中采用氮氣作為保護氣體，能使炭化過程中原料充分分解，避免其與空氣發生反應。而在活化過程中將水蒸氣或二氧化碳作為活化氣體，其首先與無序碳原子及雜原子發生反應，將堵塞的孔隙打開，繼而與孔隙邊緣的碳原子發生反應，使得孔隙不斷擴大并向縱深發展，并且隨著活化反應的不斷進行，新的活性位暴露出來，這些新的活性點又能同活化氣體進行反應，導致新孔隙的形成，最終制得的活性炭成品具有復雜多孔的孔隙結構，還可清除炭化過程中積蓄在孔隙結構內的熱解焦油及未逸出的熱解產物，擴大了孔隙結構、提高了孔洞體積和比表面積、增多了復雜的表面官能團。
具體地，所述炭化、活化處理過程可采用內熱式回轉爐、外熱式回轉爐、立式炭化活化爐、管式炭化活化爐中的一種。優選地，采用炭化活化一體爐，其上段為炭化段，下段為活化段，炭化段和活化段之間設有供物料通過的通道，使用時，物料直接通過通道實現從炭化段到活化段的轉移，很大程度上提高了加工效率，并且減少電力消耗，降低生產運行成本。

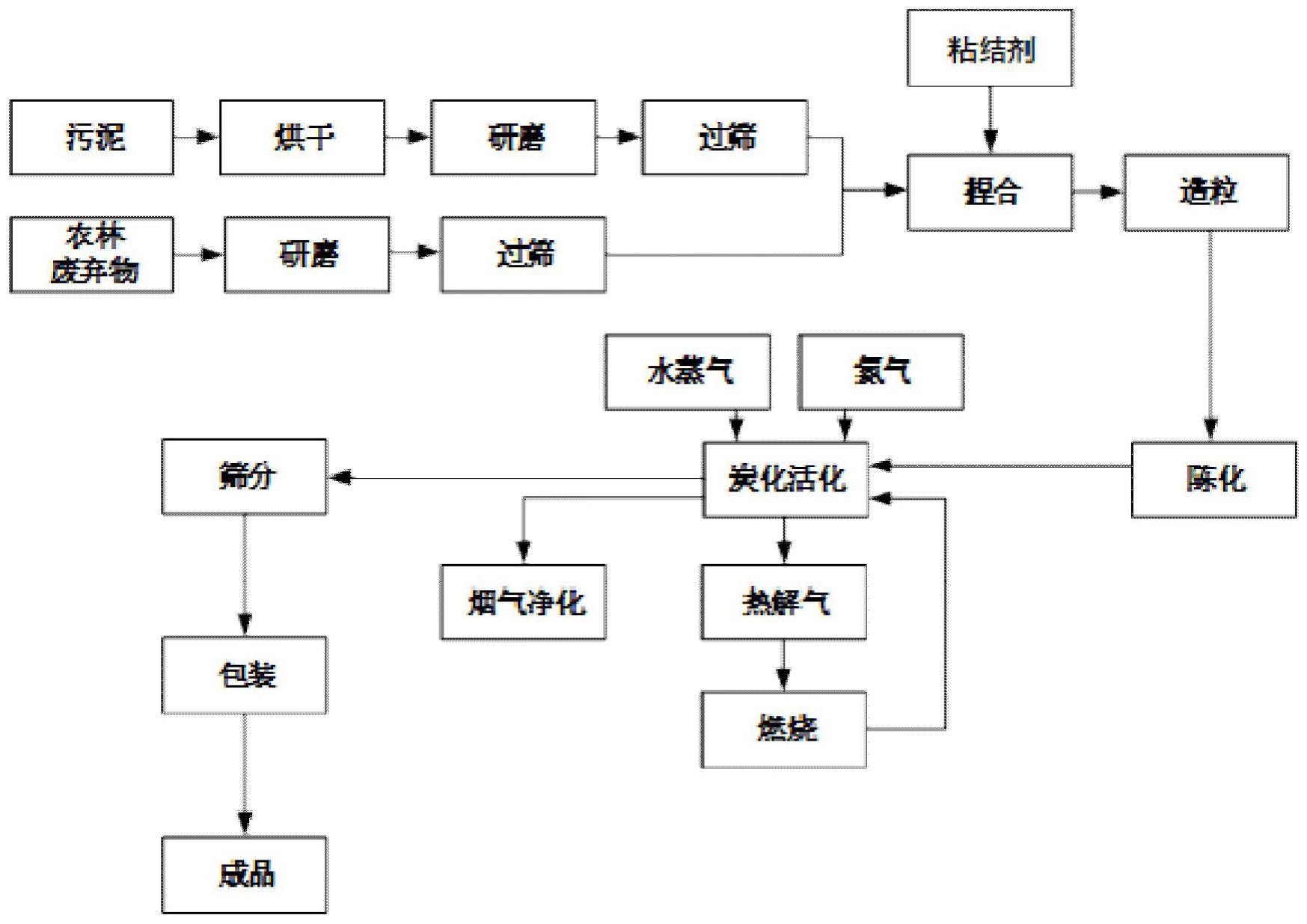

本發明的第二方面，提供一種上述污泥基活性炭的制備方法，包括如下步驟：
S1、原料預處理：
將污泥經干燥脫水處理后，再經粉碎、過篩處理，得到污泥粉末，其含水率≤10％，粒徑≥200目；將農林廢棄物經干燥脫水處理后，再經粉碎、過篩，得到農林廢棄物顆粒，其粒徑≥200目；
S2、造粒：
將污泥粉末、農林廢棄物顆粒按照配方量比例輸送至混捏機中干混，干混時間為5～10min，然后加入配方量的粘結劑和水，進行充分的濕混，濕混時間為20～40min，再經造粒機造粒成型，得到粒徑為6～10mm，長度為10～30mm的圓柱形顆粒物；
S3、陳化：
將圓柱形顆粒物進行晾曬、陳化脫水處理；
S4、炭化活化：
將陳化后的顆粒物進行炭化、活化處理，后經螺旋水冷設備對活性炭成品進行冷卻；
S5、熱解氣燃燒：
將炭化過程中產生的熱解氣通入燃燒爐，與空氣混合充分燃燒，再回收其熱量用于炭化活化過程中，從而可以降低整個工藝的能耗；
S6、煙氣處理：
將炭化活化過程中產生的煙氣經過凈化處理后排放；
S7、篩分包裝：
炭化活化處理后得到的冷卻后的顆粒，經過篩分(采用固定篩、筒形篩和振動篩中的一種)、包裝，即得成品污泥基活性炭。
具體地，所述步驟S3中，陳化溫度為25～105℃，陳化時間為6～48h。
本發明的第三方面，提供一種上述污泥基活性炭的應用，所述污泥基活性炭用于煙氣脫硫脫硝領域。
與現有技術相比，本發明具有如下有益效果：
(1)本發明中活性炭成品制備原料主要為污泥，解決了煤質活性炭原料資源短缺以及污泥的資源化利用問題，同時可以為市場提供一種制備成本較低且性能優良的活性炭材料；
(2)本發明通過向污泥中摻入農林廢棄物，既可以提高污泥的含碳量，制得的活性炭成品具有優異的吸附性能，又同時解決農林廢棄物的處置問題；
(3)本發明的制備工藝過程中，復合污泥基顆粒采用物理方式進行活化，相較于化學活化方式，既能節省處理時間，又不產生污染；
(4)本發明將炭化熱解過程中產生的熱解氣進行充分燃燒，回用其熱量，大大降低了能耗，可以有效減少運行成本。
（發明人：童裳慧）
