公布日：2023.04.04
申請日：2022.11.17
分類號：C02F9/00(2023.01)I;C02F1/66(2006.01)N;C02F1/52(2006.01)N;C02F1/56(2006.01)N;C02F1/72(2006.01)N;C02F1/461(2006.01)N;C02F3/30(2006.01)N;C02F3/12
(2006.01)N
摘要
本發明提出一種涂料廢水及噴涂廢水處理工藝，包括：均質：對待處理的廢水進行攪拌均質確保廢水性質均一；混凝：先調節廢水的pH值，再投加混凝劑和助凝劑；壓濾：先壓濾得到污泥和壓濾出水，壓濾出水進行曝氣預氧化，預氧化出水進行過濾，之后匯集至壓濾出水池；多元電催化氧化；多級生化：將上一步的出水泵入缺氧池、好氧池、MBR池和反硝化濾池依序進行處理，處理后檢測出水的COD濃度、氨氮濃度、總氮濃度及總磷濃度，如達標則外排，如不達標則回流至所述壓濾出水池。本發明將混凝、壓濾、多元電催化氧化和多級生化等工藝組合使用、協同處理，最大化保證了處理后的廢水可以達標排放，整個系統穩定性最佳，占地最小，運行成本最低。
權利要求書
1.一種涂料廢水及噴涂廢水處理工藝，其特征在于：包括如下處理流程：(1)均質：待處理的廢水進行攪拌均質；(2)混凝：先調節pH值，再投加混凝劑和助凝劑；(3)壓濾：采用板框過濾機對上一步產物進行壓濾，污泥拉走處理，壓濾出水進入預曝氣系統進行預氧化，預氧化出水采用袋式過濾機進行過濾，之后匯集至壓濾出水池；(4)多元電催化氧化：采用多元電催化氧化一體機對上一步的出水進行電催化氧化處理；(5)多級生化：將上一步的出水泵入缺氧池、好氧池、MBR池和反硝化濾池依序進行處理，處理后符合排放標準則排放至市政系統，不符合則回流至步驟(3)的所述壓濾出水池中。
2.根據權利要求1所述的涂料廢水及噴涂廢水處理工藝，其特征在于：所述均質、所述混凝、所述壓濾均采用序批式處理方法，所述多元電催化氧化、所述多級生化均采用連續處理方法；所述均質時，停留時間為12-18h；所述混凝時，先將所述廢水的pH值調節至7.5-8.5并停留0.5-1h，再添加混凝劑進行混凝反應并停留0.5-1h，最后投加助凝劑并停留0.5-1h；所述壓濾時，所述壓濾出水先在出水池中停留6-12h，再采用袋式過濾機進行過濾；所述多元電催化氧化時，廢水在多元電催化氧化一體機內的停留時間為1-1.5h，多元催化氧化處理后的出水在氧化出水池中停留48-72h；所述多級生化時，廢水在缺氧池、好氧池、MBR池、反硝化濾池中的停留時間分別為：48-72h、72-144h、24-72h、24-48h。
3.根據權利要求2所述的涂料廢水及噴涂廢水處理工藝，其特征在于：所述好氧池中投加有由芽孢桿菌和微球菌組成的高效液體菌。
4.根據權利要求3所述的涂料廢水及噴涂廢水處理工藝，其特征在于：所述預氧化采用的氣量與所述壓濾出水的水量的體積比為(50-100)：1。
5.根據權利要求4所述的涂料廢水及噴涂廢水處理工藝，其特征在于：所述好氧池與所述缺氧池之間設有回流管道，回流比為(1-3)：1。
6.根據權利要求5所述的涂料廢水及噴涂廢水處理工藝，其特征在于：當所述袋式過濾機的前后壓力差大于0.3MPa則進行反洗，反洗水為所述多級生化后的出水，反洗出水則回流到所述均質處理中；當所述袋式過濾機的濾袋破損或反洗后通量下降到70％以下，則更換濾袋。
7.根據權利要求1-6任一項所述的涂料廢水及噴涂廢水處理工藝，其特征在于：待處理的廢水量為≤100m3/天，pH為4-10，COD≤300000mg/L，氨氮≤500mg/L，總氮≤1000mg/L，苯及苯的同系物≤400mg/L，SS≤100g/L。
8.根據權利要求7所述的涂料廢水及噴涂廢水處理工藝，其特征在于：所述壓濾出水pH為6.5-8.5，COD≤30000mg/L，氨氮≤200mg/L，總氮≤500mg/L，苯及苯的同系物≤100mg/L，SS≤50mg/L；所述多元電催化氧化后的出水COD≤12000mg/L，氨氮≤100mg/L，總氮≤300mg/L，苯及苯的同系物≤20mg/L；所述好氧池的出水COD≤1000mg/L，氨氮≤20mg/L，總氮≤100mg/L，苯及苯的同系物≤2mg/L；所述MBR池的出水COD≤300mg/L，氨氮≤10mg/L，總氮≤75mg/L，苯及苯的同系物≤1.5mg/L；所述反硝化濾池的出水pH為6.5-8.5，COD≤280mg/L，氨氮≤10mg/L，總氮≤50mg/L，苯及苯的同系物≤1.5mg/L，SS≤50mg/L。

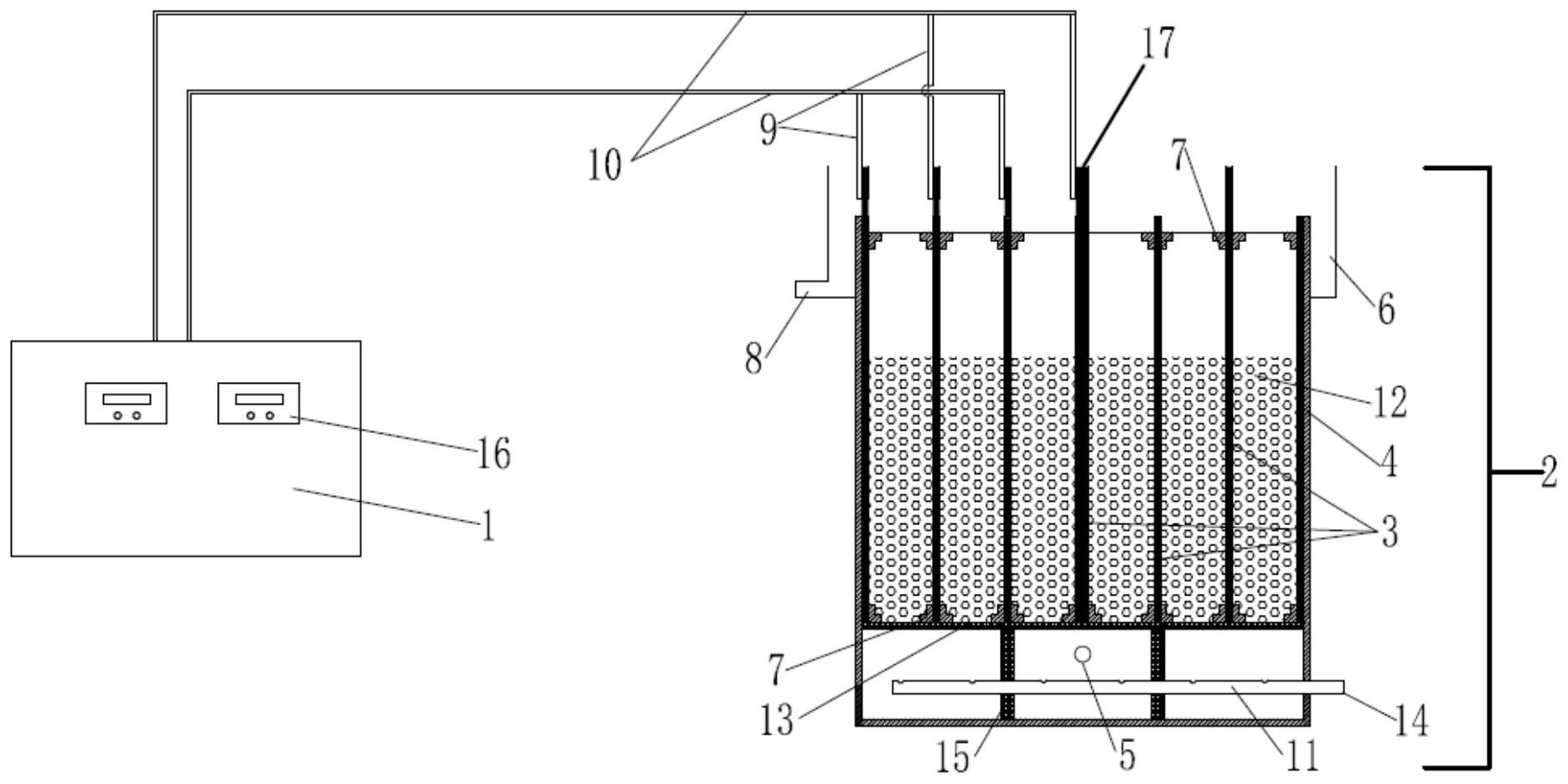

9.根據權利要求1-8任一項所述的涂料廢水及噴涂廢水處理工藝，其特征在于：步驟(4)中的所述多元電催化氧化一體機包括：電源系統(1)和主體氧化系統(2)，主體氧化系統(2)包括一圓柱形的槽體(4)，槽體(4)的上部設有出水槽(6)、下部設有進水管(5)，出水槽(6)上設有排水口(8)，槽體(4)內設有電極系統，槽體(4)的底部設有曝氣管(11)，曝氣管(11)位于所述電極系統的下方，所述電極系統包括：柱狀電極(17)和若干個電極板(3)，若干個電極板(3)均呈圓柱形分層環設于柱狀電極(17)外，柱狀電極(17)、若干個電極板(3)、槽體(4)同心設置，柱狀電極(17)與最內層的電極板(3)之間以及相鄰的電極板(3)之間均填充有粒子電極(12)，柱狀電極(17)與最內層的電極板(3)之間以及相鄰的電極板(3)之間形成多個氧化處理單元，待處理污水自進水管(5)先進入最內層的所述氧化處理單元，之后在其余的所述氧化處理單元之間依序折流，最終由排水口(8)排出槽體(4)。
10.根據權利要求9所述的涂料廢水及噴涂廢水處理工藝，其特征在于：所述多元電催化氧化一體機還包括電極系統固定機構，所述電極系統固定機構包括：十字架和承托板(13)，承托板(13)底部設置有支撐柱(15)，承托板(13)通過支撐柱(15)設置于槽體(4)的底部，所述十字架位于槽體(4)的頂部，電極板(3)的頂端通過極板固定件(7)與所述十字架固定、底端通過極板固定件(7)與承托板(13)固定，支撐柱(15)設置于自內向外的奇數電極板(3)的底部，支撐柱(15)為圓環形結構，所述圓環形結構與承托板(13)及槽體(4)的槽底固定，所述圓環形結構與承托板(13)及所述槽底接觸的部分為密封結構，承托板(13)其余部分密布透水網孔。
發明內容
為解決以上現有技術的不足，本發明提出了一種涂料廢水及噴涂廢水處理工藝。
本發明的技術方案是這樣實現的：
一種涂料廢水及噴涂廢水處理工藝，包括如下處理流程：
(1)均質：對待處理的廢水進行攪拌均質確保廢水性質均一；
(2)混凝：先調節廢水的pH值，再投加混凝劑和助凝劑；
(3)壓濾：先采用板框過濾機進行壓濾得到污泥和壓濾出水，污泥拉走處理；壓濾出水進行曝氣預氧化，預氧化出水采用袋式過濾機進行過濾，之后匯集至壓濾出水池；
(4)多元電催化氧化：采用多元電催化氧化一體機對上一步的出水進行電催化氧化處理；
(5)多級生化：將上一步的出水泵入缺氧池、好氧池、MBR池和反硝化濾池依序進行處理，處理后檢測出水的COD濃度、氨氮濃度、總氮濃度及總磷濃度，如達標則外排至市政管網，如不達標則回流至步驟(3)的壓濾出水池中。
本發明特別適用于處理廢水量≤100m3/天，pH4-10，COD≤300000mg/L，氨氮≤500mg/L，總氮≤1000mg/L，苯及苯的同系物≤400mg/L，SS≤100g/L的涂料廢水或噴涂廢水，該涂料廢水為涂料生產過程中產生的各種廢水，包括但不限于水性涂料生產車間廢水、油性涂料生產車間廢水、涂料生產相關的各種容器清洗廢水等；該噴涂廢水包括但不限于表面噴涂前處理和噴涂過程中產生的清洗廢水、電泳廢水、噴涂廢水、生活廢水及定期排放的高濃度倒槽液等。
先對待處理的廢水進行均質處理，再混凝處理使廢水中的懸浮物形成大的顆粒和礬花，之后經由壓濾處理得到壓濾出水，壓濾出水經過預曝氣后由袋式過濾機過濾，然后進入多元電催化氧化一體機中進行電催化氧化，使其內60％以上的有機污染物被氧化分解甚至礦化，難降解有機物得以打開環斷鏈，變成可以被微生物降解的有機物，廢水B/C升高，最后再進行缺氧+好氧+MBR+反硝化工藝多級生化處理，生化，生化階段采用污泥+高效菌劑組合處理，實現COD去除率＞97％，氨氮去除率＞97％，總氮去除率＞80％的目標。本發明通過將多元電催化氧化處理前置，可以去除大部分的污染物，減小生化階段的壓力，縮短多級生化的停留時間，將多級生化處理系統的占地面積減小60％以上；另外，經過氧化后的廢水B/C升高，可以提高生化效率，更加有利于生化處理。
本發明將混凝、壓濾、多元電催化氧化和多級生化等工藝組合使用、協同處理，最大化保證了處理后的廢水可以達標排放，整個系統穩定性最佳，占地最小，運行成本最低。
優選的，所述均質、所述混凝、所述壓濾均采用序批式處理方法，所述多元電催化氧化、所述多級生化均采用連續處理方法；
均質時，攪拌器優選設置于距離均質容器底部10-20cm，均質容器底部設置有離心泵，均質容器中部設有取樣口和觀察口，當均質完成后，通過取樣口取樣并進行混凝實驗，實驗后確定下一步混凝處理的具體工藝，比如混凝劑和助凝劑的添加種類及添加濃度，均質停留時間為12-18h；
混凝時，先通過硫酸或氫氧化鈉將所述廢水的pH值調節至7.5-8.5并停留0.5-1h，再添加PAC等混凝劑進行混凝反應并停留0.5-1h，最后投加PAM等助凝劑并停留0.5-1h，如水中有無法通過混凝沉淀去除的乳化油時，還可以投加常規的破乳劑和反向破乳劑。)；
壓濾時，所述壓濾出水先在出水池中停留6-12h再采用袋式過濾機進行過濾；
多元電催化氧化時，廢水在多元電催化氧化一體機內的停留時間為1-1.5h，多元催化氧化處理后的出水在氧化出水池中停留48-72h；
多級生化時，廢水在缺氧池、好氧池、MBR池、反硝化濾池中的停留時間分別為：48-72h、72-144h、24-72h、24-48h，好氧池中投加有好氧的液體菌劑，反硝化濾池中投加反硝化固體菌劑(反硝化固體菌劑的種類及添加濃度均采用現有技術，添加濃度優選為1％-3％)、碳酸氫鈉、碳源(碳源的種類及添加濃度均為現有技術，比如葡萄糖、乙醇等。)等。
進一步優選的，好氧池中投加的液體菌劑為由芽孢桿菌和微球菌組成的高效液體菌，其中，芽孢桿菌的占比為50％-60％，微球菌的占比為40％-50％，該高效液體菌的添加濃度優選為1‰-1％。
進一步優選的，所述預氧化處理時采用的氣量與所述壓濾出水的水量體積比為(50-100)：1。
進一步優選的，所述好氧池與所述缺氧池之間設有回流管道，回流比為(1-3)：1。
進一步優選的，當所述袋式過濾機的前后壓力差大于0.3MPa則進行反洗，反洗水為所述多級生化后的出水，反洗出水則回流到所述均質處理中；當所述袋式過濾機的濾袋破損或反洗后通量下降到70％以下，則更換濾袋。
各個處理步驟中，壓濾出水pH為6.5-8.5，COD≤30000mg/L，氨氮≤200mg/L，總氮≤500mg/L，苯及苯的同系物≤100mg/L，SS≤50mg/L；多元電催化氧化后的出水COD≤12000mg/L，氨氮≤100mg/L，總氮≤300mg/L，苯及苯的同系物≤20mg/L；好氧池的出水COD≤1000mg/L，氨氮≤20mg/L，總氮≤100mg/L，苯及苯的同系物≤2mg/L；MBR池的出水COD≤300mg/L，氨氮≤10mg/L，總氮≤75mg/L，苯及苯的同系物≤1.5mg/L；反硝化濾池的出水pH為6.5-8.5，COD≤280mg/L，氨氮≤10mg/L，總氮≤50mg/L，苯及苯的同系物≤1.5mg/L，SS≤50mg/L。
更為優選的，多元電催化氧化一體機包括：電源系統和主體氧化系統，主體氧化系統包括一圓柱形的槽體，槽體的上部設有出水槽、下部設有進水管，出水槽上設有排水口，槽體內設有電極系統，槽體的底部設有曝氣管，曝氣管位于電極系統的下方，電極系統包括：柱狀電極和若干個電極板，若干個電極板均呈圓柱形分層環設于柱狀電極外，柱狀電極、若干個電極板、槽體同心設置，柱狀電極與最內層的電極板之間以及相鄰的電極板之間均填充有粒子電極，柱狀電極與最內層的電極板之間以及相鄰的電極板之間形成多個氧化處理單元，待處理污水自進水管先進入最內層的氧化處理單元，之后在其余的氧化處理單元之間依序折流，最終由排水口排出槽體。
最為優選的，多元電催化氧化一體機還包括電極系統固定機構，電極系統固定機構包括：十字架和承托板，承托板底部設置有支撐柱，承托板通過支撐柱設置于槽體的底部，十字架位于槽體的頂部，電極板的頂端通過極板固定件與十字架固定、底端通過極板固定件與承托板固定。
具體來說，支撐柱設置于自內向外的奇數電極板的底部，支撐柱為圓環形結構，圓環形結構與承托板及槽體的槽底固定，圓環形結構與承托板及槽底接觸的部分為密封結構，承托板其余部分密布透水網孔。
與現有技術相比，本發明具有如下有益效果：
1、針對涂料廢水和噴涂廢水水質多變的特點增設了混凝系統，可以根據具體的水質靈活選擇混凝的工序、藥劑種類及加量；
2、將多元電催化氧化系統置于多級生化系統之前，有助于去除50％以上的污染物，減小多級生化系統的壓力，縮短在多級生化系統中的停留時間，減小多級生化系統的占地面積，既有助于降低其投資成本，又能顯著改善生化處理效果；
3、混凝、壓濾、多元電催化氧化及生化四種處理系統組合使用，協同作用下使得整個系統運行穩定，出水效果好，運行成本低。
（發明人：楊勇;劉輝;韓丹;陳晨;周吉平;辛紅香）
