公布日：2023.11.24
申請日：2023.08.04
分類號：C02F1/48(2023.01)I;C02F1/52(2023.01)I
摘要
本發明涉及污水處理技術領域，尤其涉及一種磁分離污水處理用刮渣裝置，包括底座，所述底座的頂部固定連接有筒體，所述筒體的內部設有驅動分散機構，所述筒體的頂部對稱固定連接有兩個進料管；所述驅動分散機構包括固定連接在底座上的電機，所述電機的輸出端固定安裝有轉動盤，所述轉動盤位于筒體的中心，所述轉動盤的左右側壁對稱軸固定連接有弧形磁吸座。本發明通過驅動分散機構實現對磁性絮凝劑沿筒體內部均勻分散，同時通過驅動分散機構帶動弧形刮板沿弧形磁吸座相對轉動，實現對吸附在弧形磁吸座表面磁性雜質的有效刮除，達到了對弧形磁吸座表面附著雜質快速刮除的效果，解決了因雜質吸附導致的污水處理效果差的問題。
權利要求書

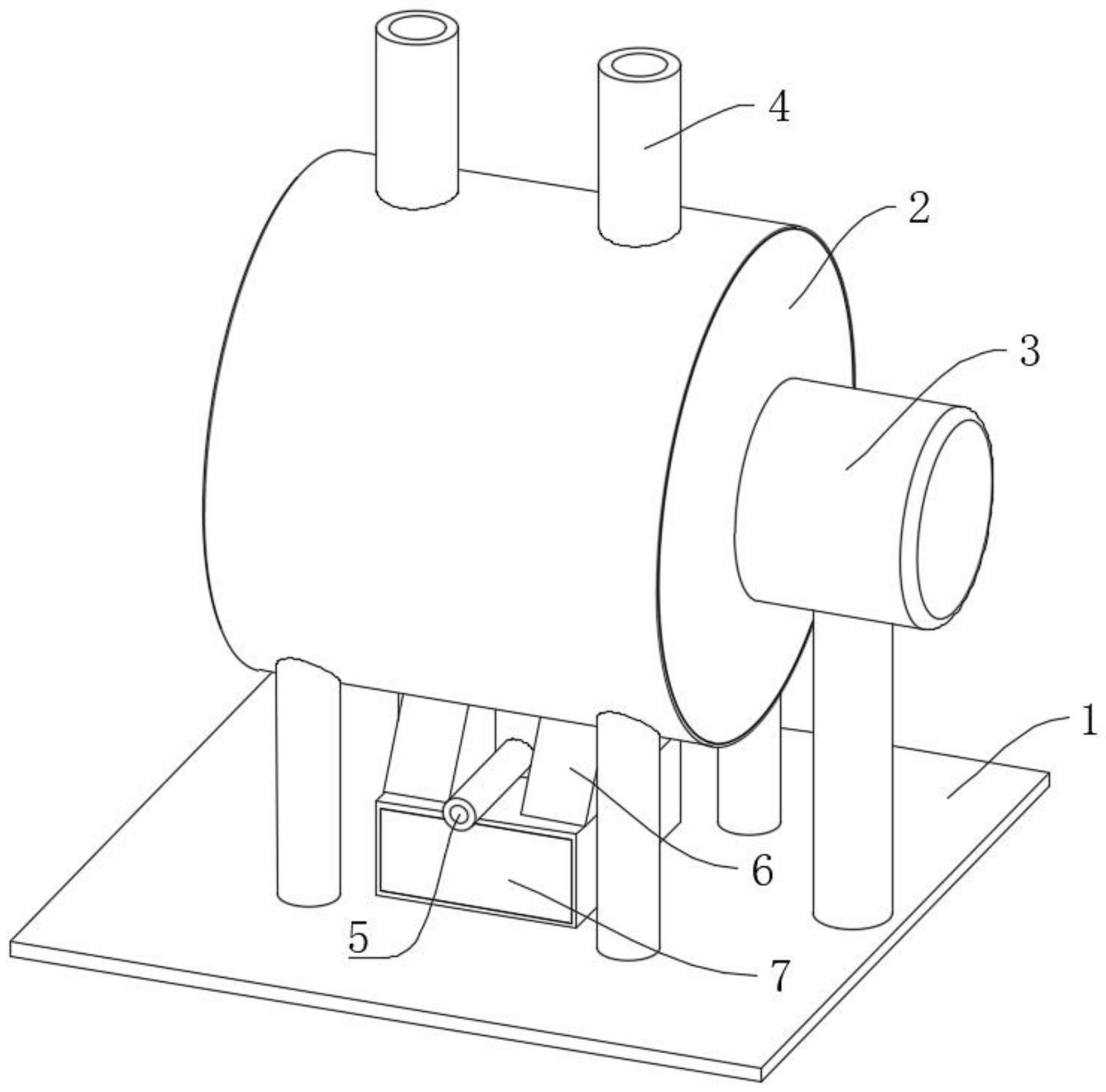

1.一種磁分離污水處理用刮渣裝置，包括底座(1)，其特征在于：所述底座(1)的頂部固定連接有筒體(2)，所述筒體(2)的內部設有驅動分散機構(3)，所述筒體(2)的頂部對稱固定連接有兩個進料管(4)；所述驅動分散機構(3)包括固定連接在底座(1)上的電機(30)，所述電機(30)的輸出端固定安裝有轉動盤(31)，所述轉動盤(31)位于筒體(2)的中心，所述轉動盤(31)的左右側壁對稱軸固定連接有弧形磁吸座(32)，所述弧形磁吸座(32)的弧形側壁設置為光滑的錐形弧面，弧形磁吸座(32)的兩側末端均固定連接有錐形連接盤(33)。
2.根據權利要求1所述的一種磁分離污水處理用刮渣裝置，其特征在于：所述錐形連接盤(33)的外側均套接有環形轉動套(34)，所述環形轉動套(34)靠近弧形磁吸座(32)的側壁固定安裝有多個連桿(35)，多個所述連桿(35)均沿著轉動盤(31)周向等距設置。
3.根據權利要求2所述的一種磁分離污水處理用刮渣裝置，其特征在于：所述連桿(35)的另一端均固定連接有弧形刮板(36)，所述弧形刮板(36)的內壁與弧形磁吸座(32)的側壁緊密貼合。
4.根據權利要求1所述的一種磁分離污水處理用刮渣裝置，其特征在于：所述錐形連接盤(33)的外側壁滑動安裝有多個球形頂塊(330)，多個所述球形頂塊(330)均沿錐形連接盤(33)的外側周向等距設置，所述球形頂塊(330)的內側均固定連接有彈性氣囊(331)，所述彈性氣囊(331)的內側均固定連接有電磁套(332)。
5.根據權利要求2所述的一種磁分離污水處理用刮渣裝置，其特征在于：所述環形轉動套(34)的內壁開設有多個弧形限位槽(340)，多個所述弧形限位槽(340)均沿環形轉動套(34)的周向等距設置，所述弧形限位槽(340)的數量值與球形頂塊(330)的數量值保持一致。
6.根據權利要求1所述的一種磁分離污水處理用刮渣裝置，其特征在于：所述筒體(2)的底壁中心固定連接有出水管(5)，所述筒體(2)的底部末端均對稱固定連接有出料斗(6)，所述出料斗(6)對稱設置在出水管(5)的兩側。
7.根據權利要求6所述的一種磁分離污水處理用刮渣裝置，其特征在于：所述出料斗(6)的頂部延伸至筒體(2)的內部，所述出料斗(6)的頂部末端位于轉動盤(31)的兩側，所述出料斗(6)的底部固定連接有收集箱(7)。
8.根據權利要求6所述的一種磁分離污水處理用刮渣裝置，其特征在于：所述筒體(2)的內底壁對稱固定連接有斜向引料板(8)，所述斜向引料板(8)的底部末端位于出料斗(6)的頂部。
發明內容
針對現有技術的不足，本發明提供了一種磁分離污水處理用刮渣裝置，解決了現有分離網板表面存在磁性雜質，導致分離效果差的技術問題。
為解決上述技術問題，本發明提供了如下技術方案：一種磁分離污水處理用刮渣裝置，包括底座，所述底座的頂部固定連接有筒體，所述筒體的內部設有驅動分散機構，所述筒體的頂部對稱固定連接有兩個進料管；
所述驅動分散機構包括固定連接在底座上的電機，所述電機的輸出端固定安裝有轉動盤，所述轉動盤位于筒體的中心，所述轉動盤的左右側壁對稱軸固定連接有弧形磁吸座，所述弧形磁吸座的弧形側壁設置為光滑的錐形弧面，弧形磁吸座的兩側末端均固定連接有錐形連接盤；
所述錐形連接盤的外側均套接有環形轉動套，所述環形轉動套靠近弧形磁吸座的側壁固定安裝有多個連桿，多個所述連桿均沿著轉動盤周向等距設置；
所述連桿的另一端均固定連接有弧形刮板，所述弧形刮板的內壁與弧形磁吸座的側壁緊密貼合。
優選的，所述錐形連接盤的外側壁滑動安裝有多個球形頂塊，多個所述球形頂塊均沿錐形連接盤的外側周向等距設置，所述球形頂塊的內側均固定連接有彈性氣囊，所述彈性氣囊的內側均固定連接有電磁套；
所述環形轉動套的內壁開設有多個弧形限位槽，多個所述弧形限位槽均沿環形轉動套的周向等距設置，所述弧形限位槽的數量值與球形頂塊的數量值保持一致。
優選的，所述筒體的底壁中心固定連接有出水管，所述筒體的底部末端均對稱固定連接有出料斗，所述出料斗對稱設置在出水管的兩側；
所述出料斗的頂部延伸至筒體的內部，所述出料斗的頂部末端位于轉動盤的兩側，所述出料斗的底部固定連接有收集箱；
所述筒體的內底壁對稱固定連接有斜向引料板，所述斜向引料板的底部末端位于出料斗的頂部。
借由上述技術方案，本發明提供了一種磁分離污水處理用刮渣裝置，至少具備以下有益效果：
1、本發明通過驅動分散機構實現對磁性絮凝劑沿筒體內部均勻分散，同時通過電機帶動轉動盤和弧形磁吸座的同步轉動帶動磁性絮凝劑與污水充分接觸，達到了磁性絮凝劑沿筒體內部均勻分散的效果，有效提高了污水處理效率。
2、本發明通過驅動分散機構帶動弧形刮板沿弧形磁吸座相對轉動，實現對吸附在弧形磁吸座表面磁性雜質的有效刮除，達到了對弧形磁吸座表面附著雜質快速刮除的效果，解決了因雜質吸附導致的污水處理效果差的問題。
3、本發明通過電磁套驅動球形頂塊沿錐形連接盤外表面滑動實現對環形轉動套的轉動，同時通過球形頂塊、電磁套和彈性氣囊之間的配合設置，實現環形轉動套和錐形連接盤的相對轉動，達到了對弧形磁吸座定期刮除的效果，保證了污水的處理效果，進一步提高了污水的處理效率。
4、本發明通過球形頂塊和弧形限位槽的相互卡合，實現錐形連接盤和環形轉動套的相對轉動，達到了根據生產需求定期刮除雜質的效果，自動化程度高、適用性強，有著良好的應用前景。
（發明人：孫勇;劉凱;程坤;程枝梅;陳琳）
