公布日：2023.11.24
申請日：2023.07.04
分類號：C02F9/00(2023.01)I;C02F1/52(2023.01)N;C02F1/00(2023.01)N
摘要
本發明公開了一種資源回收型城市污水處理裝置及工藝，包括初濾罐、沉淀罐和精濾罐，所述初濾罐的頂部連通有接頭，所述初濾罐的內腔設置有過濾網，所述過濾網頂部的后端設置有推板，所述初濾罐背面的兩側均固定連接有電動推桿，所述電動推桿的輸出端貫穿至初濾罐的內腔并與推板的背面固定連接，所述初濾罐的表面開設有清理口。本發明通過初濾罐、沉淀罐、精濾罐、接頭、過濾網、推板、電動推桿、清理口、密封門、輸送管、第一提污泵、驅動電機、攪拌桿、導流板、螺旋排污機、單向電磁閥、料倉、第二提污泵和過濾芯的配合使用，能夠對污水過濾的同時還能進行良好的資源回收，實現了節能環保的需求。
權利要求書

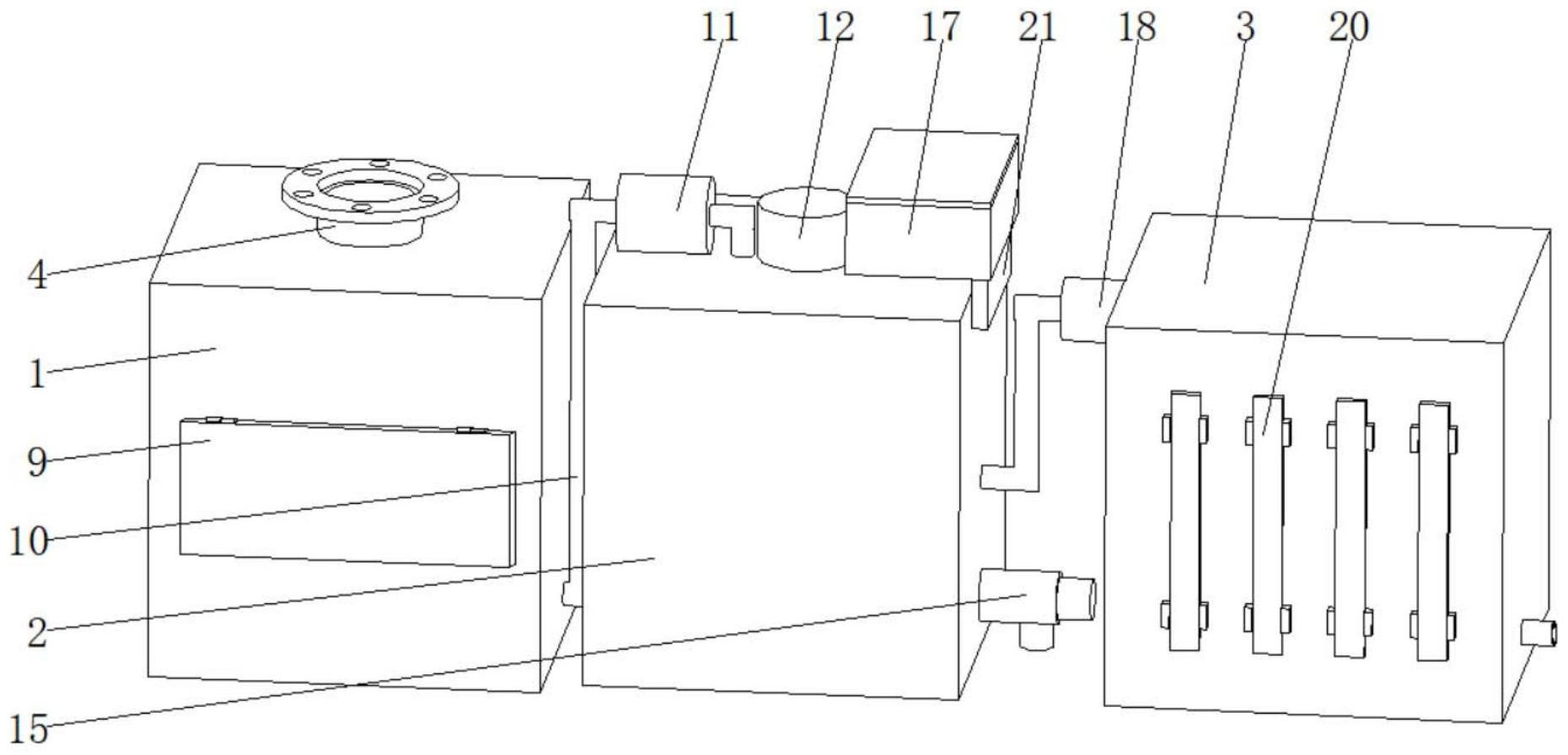

1.一種資源回收型城市污水處理裝置，包括初濾罐(1)、沉淀罐(2)和精濾罐(3)，其特征在于：所述初濾罐(1)的頂部連通有接頭(4)，所述初濾罐(1)的內腔設置有過濾網(5)，所述過濾網(5)頂部的后端設置有推板(6)，所述初濾罐(1)背面的兩側均固定連接有電動推桿(7)，所述電動推桿(7)的輸出端貫穿至初濾罐(1)的內腔并與推板(6)的背面固定連接，所述初濾罐(1)的表面開設有清理口(8)，且清理口(8)的頂部通過鉸鏈活動連接有密封門(9)，且密封門(9)底部的兩側均通過卡扣與初濾罐(1)的表面活動連接，所述初濾罐(1)右側的底部連通有輸送管(10)，所述輸送管(10)的另一端連通有第一提污泵(11)，所述第一提污泵(11)的底部與沉淀罐(2)的頂部固定連接，所述第一提污泵(11)的出口與沉淀罐(2)的頂部連通；所述沉淀罐(2)頂部的軸心處固定連接有驅動電機(12)，所述驅動電機(12)的輸出軸貫穿至沉淀罐(2)的內腔并固定連接有攪拌桿(13)，所述沉淀罐(2)內腔的前端和后端均固定連接有導流板(14)，兩個導流板(14)之間設置有螺旋排污機(15)，所述沉淀罐(2)頂部的右側連通有單向電磁閥(16)，所述單向電磁閥(16)的頂部連通有料倉(17)，所述沉淀罐(2)的右側通過輸送管(10)連通有第二提污泵(18)，所述第二提污泵(18)的右側與精濾罐(3)左側的頂部連通；所述精濾罐(3)的內腔分別貫穿設置有過濾芯(19)，且過濾芯(19)的表面固定連接有固定板(20)，且固定板(20)的兩側頂部和底部均通過卡扣與精濾罐(3)的表面活動連接。
2.根據權利要求1所述的一種資源回收型城市污水處理裝置，其特征在于：所述接頭(4)的頂部固定連接有法蘭盤，且法蘭盤的表面設置有密封圈。
3.根據權利要求1所述的一種資源回收型城市污水處理裝置，其特征在于：所述密封門(9)的背面固定連接有密封膠圈，且密封膠圈的表面與清理口(8)的內壁緊密接觸。
4.根據權利要求1所述的一種資源回收型城市污水處理裝置，其特征在于：所述料倉(17)的內腔設置有承重傳感器，且料倉(17)的頂部通過鉸鏈活動連接有蓋板。
5.根據權利要求1所述的一種資源回收型城市污水處理裝置，其特征在于：所述料倉(17)底部的右側固定連接有支撐板(21)，所述支撐板(21)的左側與沉淀罐(2)的表面固定連接。
6.根據權利要求1所述的一種資源回收型城市污水處理裝置，其特征在于：所述電動推桿(7)的兩側均固定連接有加強桿，加強桿的前端與初濾罐(1)的表面固定連接。
7.根據權利要求1所述的一種資源回收型城市污水處理裝置，其特征在于：所述精濾罐(3)的內腔且位于過濾芯(19)的頂部和底部均固定連接有隔板(22)，且隔板(22)的表面與精濾罐(3)的內壁固定連接。
8.一種資源回收型城市污水處理工藝，其特征在于：包括以下步驟：A、污水管與法蘭盤連接后進入初濾罐(1)的內腔，然后通過過濾網(5)對污水中的雜質進行初步的過濾，且定期的打開密封門(9)，然后通過電動推桿(7)伸出帶動推板(6)移動，推板(6)將堆積在過濾網(5)頂部的雜質推出，然后進行雜質的回收分類工作；B、被初步過濾雜質的污水通過第一提污泵(11)和輸送管(10)輸送至沉淀罐(2)的內腔，然后通過外接控制器控制單向電磁閥(16)打開，并通過稱重傳感器對絮凝劑進行定量的投放工作，且在投放后通過驅動電機(12)帶動攪拌桿(13)轉動，使絮凝劑與污水進行充分的反應，使絮凝劑將污水中的微小雜質快速沉淀，且通過定期的開啟螺旋排污機(15)對沉淀的污泥進行排出工作；C、通過第二提污泵(18)和輸送管(10)將沉淀處理后的污水輸送至精濾罐(3)的內腔，然后通過設置的各個過濾芯(19)對污水中的各種游離金屬進行中和過濾，且定期的取出過濾芯(19)對吸附的雜質進行回收再利用。
發明內容
本發明的目的在于提供一種資源回收型城市污水處理裝置及工藝，具備便于使用的優點，解決了上述背景技術提出的問題。
為實現上述目的，本發明提供如下技術方案：一種資源回收型城市污水處理裝置及工藝，包括初濾罐、沉淀罐和精濾罐，所述初濾罐的頂部連通有接頭，所述初濾罐的內腔設置有過濾網，所述過濾網頂部的后端設置有推板，所述初濾罐背面的兩側均固定連接有電動推桿，所述電動推桿的輸出端貫穿至初濾罐的內腔并與推板的背面固定連接，所述初濾罐的表面開設有清理口，且清理口的頂部通過鉸鏈活動連接有密封門，且密封門底部的兩側均通過卡扣與初濾罐的表面活動連接，所述初濾罐右側的底部連通有輸送管，所述輸送管的另一端連通有第一提污泵，所述第一提污泵的底部與沉淀罐的頂部固定連接，所述第一提污泵的出口與沉淀罐的頂部連通；
所述沉淀罐頂部的軸心處固定連接有驅動電機，所述驅動電機的輸出軸貫穿至沉淀罐的內腔并固定連接有攪拌桿，所述沉淀罐內腔的前端和后端均固定連接有導流板，兩個導流板之間設置有螺旋排污機，所述沉淀罐頂部的右側連通有單向電磁閥，所述單向電磁閥的頂部連通有料倉，所述沉淀罐的右側通過輸送管連通有第二提污泵，所述第二提污泵的右側與精濾罐左側的頂部連通；
所述精濾罐的內腔分別貫穿設置有過濾芯，且過濾芯的表面固定連接有固定板，且固定板的兩側頂部和底部均通過卡扣與精濾罐的表面活動連接。
優選的，所述接頭的頂部固定連接有法蘭盤，且法蘭盤的表面設置有密封圈。
優選的，所述密封門的背面固定連接有密封膠圈，且密封膠圈的表面與清理口的內壁緊密接觸。
優選的，所述料倉的內腔設置有承重傳感器，且料倉的頂部通過鉸鏈活動連接有蓋板。
優選的，所述料倉底部的右側固定連接有支撐板，所述支撐板的左側與沉淀罐的表面固定連接。
優選的，所述電動推桿的兩側均固定連接有加強桿，加強桿的前端與初濾罐的表面固定連接。
優選的，所述精濾罐的內腔且位于過濾芯的頂部和底部均固定連接有隔板，且隔板的表面與精濾罐的內壁固定連接。
一種資源回收型城市污水處理工藝，包括以下步驟：
A、污水管與法蘭盤連接后進入初濾罐的內腔，然后通過過濾網對污水中的雜質進行初步的過濾，且定期的打開密封門，然后通過電動推桿伸出帶動推板移動，推板將堆積在過濾網頂部的雜質推出，然后進行雜質的回收分類工作；
B、被初步過濾雜質的污水通過第一提污泵和輸送管輸送至沉淀罐的內腔，然后通過外接控制器控制單向電磁閥打開，并通過稱重傳感器對絮凝劑進行定量的投放工作，且在投放后通過驅動電機帶動攪拌桿轉動，使絮凝劑與污水進行充分的反應，使絮凝劑將污水中的微小雜質快速沉淀，且通過定期的開啟螺旋排污機對沉淀的污泥進行排出工作；
C、通過第二提污泵和輸送管將沉淀處理后的污水輸送至精濾罐的內腔，然后通過設置的各個過濾芯對污水中的各種游離金屬進行中和過濾，且定期的取出過濾芯對吸附的雜質進行回收再利用。
與現有技術相比，本發明的有益效果如下：
1、本發明通過初濾罐、沉淀罐、精濾罐、接頭、過濾網、推板、電動推桿、清理口、密封門、輸送管、第一提污泵、驅動電機、攪拌桿、導流板、螺旋排污機、單向電磁閥、料倉、第二提污泵和過濾芯的配合使用，能夠對污水過濾的同時還能進行良好的資源回收，實現了節能環保的需求。
2、本發明通過設置法蘭盤，能夠便于連接污水管，通過設置密封膠圈，能夠保證密封門良好的密封性，通過設置承重傳感器，能夠實現精確的定量下料工作，通過設置支撐板，能夠更好的對料倉進行支撐固定，通過設置加強桿，能夠對電動推桿進行加強固定，通過設置隔板，能夠對過濾芯進行限位支撐。
（發明人：洪長江）
