申請日2013.07.26

　　公開(公告)日2014.01.15

　　IPC分類號C02F9/04

　　摘要

　　本實用新型涉及廢水處理裝置技術領域，尤其是指一種新型印刷廢水處理系統，集水池與混合反應罐連接，集水池和混合反應罐中間設置有加藥系統，混合反應罐與沉淀罐連接，沉淀罐底部與集渣罐連接，沉淀罐頂端與中間水池連接，中間水池與過濾器連接，過濾器與清水池連接，集渣罐底部通過回廢管與集水池連接，本實用新型處理效率高，廢水凈化時間根據水質不同一般只需20-30分鐘，凈化水可回用;占地面積小;動力消耗低，運行費用少，運行中只需一次提升，處理廢水的藥劑費為0.06-0.20元/T水，工藝路線短，運行穩定可靠，管理操作方便，維修量小，投資費用低，比國外同比先進產品價格低70%，適用性廣。

　　權利要求書

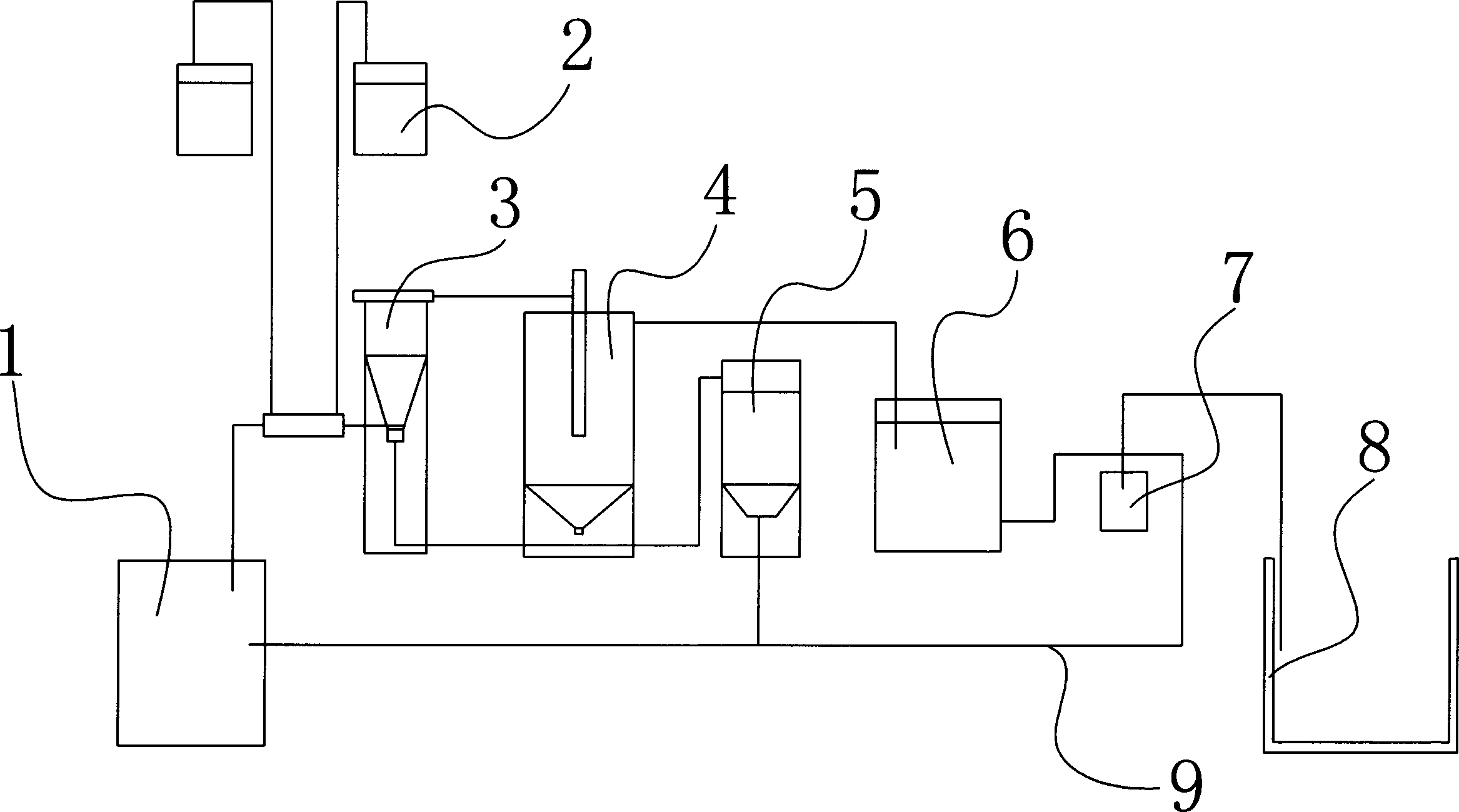

　　1.一種新型印刷廢水處理系統，其特征在于：系統包含集水池、加藥系統、 混合反應罐、沉淀罐、集渣罐、中間水池、過濾器、清水池、回廢管，集水池 與混合反應罐連接，集水池和混合反應罐中間設置有加藥系統，混合反應罐與 沉淀罐連接，沉淀罐底部與集渣罐連接，沉淀罐頂端與中間水池連接，中間水 池與過濾器連接，過濾器與清水池連接，集渣罐底部通過回廢管與集水池連接。

　　說明書

　　一種新型印刷廢水處理系統

　　技術領域

　　本實用新型涉及廢水處理裝置技術領域，尤其是指一種新型印刷廢 水處理系統。

　　背景技術

　　近年來，油墨工業發展較快，油墨所用顏料通常具有耐光和耐熱穩 定性、耐酸、耐堿、耐常用氧化劑，具有良好的著色力、遮蓋力和升華牢度。 常用的酞菁顏料，種類較多，色澤鮮艷，著色力強，牢度好，廣泛應用于涂料、 油墨等。印刷生產過程中，會產生高色度的油墨廢水，廢水間歇性排放，水質 水量隨時間變化較大，給廢水工程設計、運行管理增加困難。印刷油墨廢水處 理方法很多，有眾多的物理化學處理法、生物法等。而實際水處理工程常常是 多種方法結合，以便取得最佳的效果。

　　印刷廢水是在印刷過程中產生的印刷殘液、擦版廢水、制版廢水、 清洗廢水等的總稱，是一種比較難于治理的工業廢水，廢水中含有大量的金屬 離子、油墨、堿、機油等，水質復雜，難降解的有機物含量高，可生化性差， 堿性大，色度高，處理難度比較大。

　　污染物的排放，直接增加了納污水體的污染負荷，如不進行處理， 將對水體水質造成嚴重的影響，因此，企業為了自身今后的發展及對社會負責， 決定徹底根治污染源。

　　油墨廢水中往往含有多種不同類型的顏料，成分復雜，COD濃度高， 難以降解，若單靠物化或生化處理，或采用增加絮凝和生化反應時間，會令污 水處理工程占地面積大，流程長，工程費用高，處理效果難以令人滿意

　　因此，為克服上述技術的不足而設計出工藝處理效果穩定、耐沖擊， 占地少，低耗高效，管理方便，維護簡單的一種新型印刷廢水處理系統，正是 發明人所要解決的問題。

　　發明內容

　　針對現有技術的不足，本實用新型的目的是提供一種新型印刷廢水 處理系統，其系統結構簡單，使用方便，工藝處理效果穩定、耐沖擊，占地少， 低耗高效，管理方便，維護簡單，有非常好的實用價值。

　　本實用新型解決其技術問題所采用的技術方案是：一種新型印刷廢水 處理系統，其特征在于：系統包含集水池、加藥系統、混合反應罐、沉淀罐、 集渣罐、中間水池、過濾器、清水池、回廢管，集水池與混合反應罐連接，集 水池和混合反應罐中間設置有加藥系統，混合反應罐與沉淀罐連接，沉淀罐底 部與集渣罐連接，沉淀罐頂端與中間水池連接，中間水池與過濾器連接，過濾 器與清水池連接，集渣罐底部通過回廢管與集水池連接。

　　本實用新型于現有技術相比具有明顯的優點和有益效果，具體而言， 由上述技術方案可知：

　　1、本實用新型處理效率高，廢水凈化時間根據水質不同一般只需 20-30分鐘，凈化水可回用;占地面積小;動力消耗低，運行費用少，運行中只 需一次提升，處理廢水的藥劑費為0.06-0.20元/T水，工藝路線短，運行穩定 可靠，管理操作方便，維修量小，投資費用低，比國外同比先進產品價格低70%， 適用性廣。
