申請日2013.09.16
公開(公告)日2014.02.12
IPC分類號C02F9/02
摘要
一種超濾和部分納濾并聯的集中飲用水處理裝置，包括借助主管路依次連接的原水箱、原水泵、多介質過濾器、活性炭過濾器、保安過濾器、超濾裝置、中間水箱、納濾增壓泵、納濾裝置、產水箱、供水泵、飲用水塔、進口與產水箱連通出口連接在供水泵和飲用水塔之間的二氧化氯發生器、及控制裝置，還包括一端連接在超濾裝置和中間水箱之間、一端與產水箱連通的產水管路、及設置在產水管路上與控制裝置連接的產水控制閥。技術效果是在保證飲用水的水質達到國家飲用水衛生標準的前提下，降低了能耗和運行成本，節約了飲用水的生產成本，經濟實用。
權利要求書

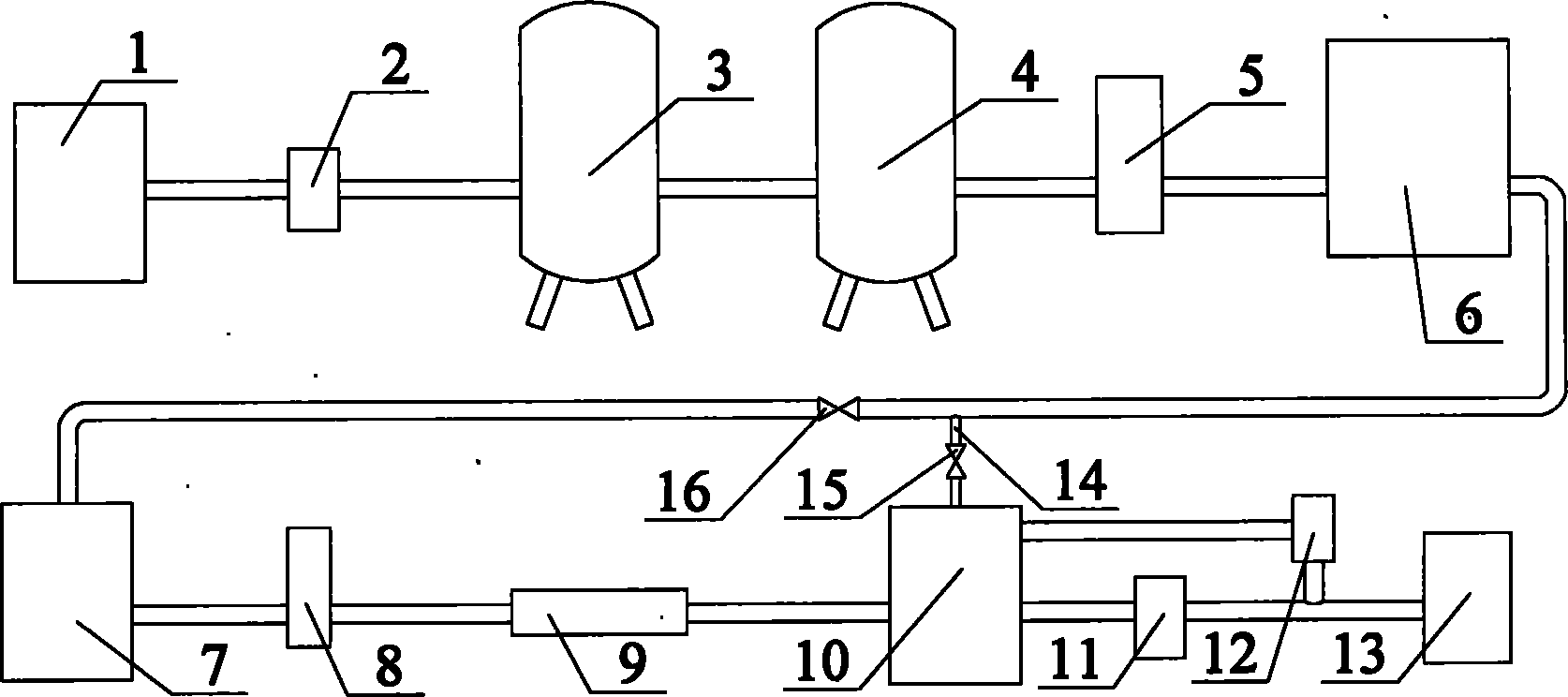

1.一種超濾和部分納濾并聯的集中飲用水處理裝置，包括借助主管路 依次連接的原水箱(1)、原水泵(2)、多介質過濾器(3)、活性炭過濾器 (4)、保安過濾器(5)、超濾裝置(6)、中間水箱(7)、納濾增壓泵(8)、 納濾裝置(9)、產水箱(10)、供水泵(11)、飲用水塔(13)、進口與產水 箱(10)連通出口連接在供水泵(11)和飲用水塔(13)之間的二氧化氯 發生器(12)、及控制裝置，其特征在于：所述的飲用水處理裝置還包括一 端連接在超濾裝置(6)和中間水箱(7)之間、一端與產水箱(10)連通 的產水管路(14)、及設置在產水管路(14)上與控制裝置連接的產水控制 閥(15)。
2.根據權利要求1所述的一種超濾和部分納濾并聯的集中飲用水處理 裝置，其特征在于：所述的飲用水處理裝置還包括設置在產水箱(10)和 中間水箱(7)之間主管路上的納濾閥(16)，納濾閥(16)與控制裝置連 接。
3.根據權利要求1所述的一種超濾和部分納濾并聯的集中飲用水處理 裝置，其特征在于：所述的產水控制閥(15)為電磁閥、或氣動閥、或電 動閥。
4.根據權利要求2所述的一種超濾和部分納濾并聯的集中飲用水處理 裝置，其特征在于：所述的納濾閥(16)為電磁閥、或氣動閥、或電動閥。
說明書
一種超濾和部分納濾并聯的集中飲用水處理裝置
技術領域
本實用新型屬于水處理設備技術領域，涉及到一種飲用水處理裝置， 特別是一種超濾和部分納濾并聯的集中飲用水處理裝置。
背景技術
飲用水是指人們的飲水和生活用水，主要通過飲水和食物經口攝入體 內，并可通過洗漱、洗滌物品、沐浴等生活用水接觸皮膚或呼吸攝入人體。 飲用水與人體健康和生活質量密切相關，其重要性不亞于食品。隨著工業 廢水、城鄉生活污水的排放量和農藥、化肥用量的不斷增加，許多飲用水 的原水受到污染，原水中污染物含量嚴重超標，且越來越多的化學甚至毒 理學指標超標，直接飲用地表水和淺層地下水的城鄉居民飲水質量和衛生 狀況難以保障。因此，我們必須對受污染的原水進行處理后才能使用。
超濾是采用中空纖維過濾新技術，配合三級預處理過濾清除原水中的 雜質，超濾微孔小于0.01微米，能徹底濾除原水中的細菌、鐵銹、膠體等 有害物質，保留原水中原有的微量元素和礦物質。納濾是一種介于反滲透 和超濾之間的壓力驅動膜分離過程，納濾膜的孔徑范圍在幾個納米左右。 現有的飲用水處理裝置是對原水進行超濾處理后再全部進行納濾處理，然 后供給用戶使用，但是并不是所有的超濾產水都必須經過納濾處理，才能 滿足國家飲用水衛生標準，所以這種飲用水處理裝置的能耗和運行成本較 高，提高了飲用水的生產成本。
發明內容
本實用新型的目的是為了解決現有的飲用水處理裝置能耗和運行成本 較高的技術問題，為了解決這個問題，我們設計了一種超濾和部分納濾并 聯的集中飲用水處理裝置，對于某類離子指標高于國家飲用水衛生標準的 低鹽度集中飲用水，采用超濾加部分納濾的工藝進行處理，在保證飲用水 的水質達到國家飲用水衛生標準的前提下，降低了飲用水處理裝置的能耗 和運行成本，節約了飲用水的生產成本，經濟實用，操作方便。
本實用新型所采用的具體技術方案是：一種超濾和部分納濾并聯的集 中飲用水處理裝置，包括借助主管路依次連接的原水箱、原水泵、多介質 過濾器、活性炭過濾器、保安過濾器、超濾裝置、中間水箱、納濾增壓泵、 納濾裝置、產水箱、供水泵、飲用水塔、進口與產水箱連通出口連接在供 水泵和飲用水塔之間的二氧化氯發生器、及控制裝置，關鍵是：所述的飲 用水處理裝置還包括一端連接在超濾裝置和中間水箱之間、一端與產水箱 連通的產水管路、及設置在產水管路上與控制裝置連接的產水控制閥。
本實用新型的有益效果是：增設的產水管路一端連接在超濾裝置和中 間水箱之間、一端與產水箱連通，產水管路上設置有產水控制閥，根據實 際需要利用產水管路將一部分超濾產水直接送入產水箱，以減少進入后級 納濾裝置的處理水量，通過產水控制閥來控制流入產水箱的超濾產水的流 量，在保證飲用水的水質達到國家飲用水衛生標準的前提下，降低了飲用 水處理裝置的能耗和運行成本，節約了飲用水的生產成本，經濟實用，操 作方便。利用控制裝置來調節納濾閥，可以控制流入納濾裝置的超濾產水 的流量，方便實用。
