申請日2013.09.17
公開(公告)日2014.02.26
IPC分類號B01D21/02
摘要
本實用新型屬于礦山選礦技術領域，尤其是涉及一種選礦用污水處理泵池，其特征在于包括地坪，設在地坪中間的污水泵池，設在地坪和污水泵池之間的具有坡度的排水坡，此排水坡的坡頂設有沖洗水管，污水泵池的外圍四周設有沉淀池，污水泵池的四周設有擋水墻，且此擋水墻上設有帶有擋污網的污水進口。本實用新型可以使粒級礦物顆粒堆積于沉淀池內，便于人工清理，從而有效避免了大粒級礦物顆粒在污水處理泵池內沉積，保證污水泵的正常運行。
權利要求書
1.一種選礦用污水處理泵池，其特征在于包括地坪，設在地坪中間的污水泵池，設在所述地坪和污水泵池之間的具有坡度的排水坡，此排水坡的坡頂設有沖洗水管，所述的污水泵池的外圍四周設有沉淀池，所述的污水泵池的四周設有擋水墻，且此擋水墻上設有帶有擋污網的污水進口。
2.根據權利要求1所述的選礦用污水處理泵池，其特征在于所述的擋污網為不銹鋼網。
說明書
選礦用污水處理泵池
技術領域
本實用新型屬于礦山選礦技術領域，尤其是涉及一種選礦用污水處理泵池。
背景技術
污水處理泵池是儲存并輸送選礦廠生產中清掃污水，及事故狀態下緩沖流程礦漿的重要設施。國內選礦廠污水處理泵池大多是污水坑與污水泵的組合系統，將立式污水泵安裝在污水坑頂部。污水處理泵池設置在選礦廠車間較低處，廠房內設置地溝，與污水處理泵池相通，車間內污水通過排水坡流入地溝，再由地溝自流入污水處理泵池。對于破碎篩分車間清洗地坪污水和磨礦選別流程中事故狀態下排放的礦漿，往往含有大粒級礦物顆粒，污水泵無法正常處理，長時間積累會堵塞泵入口，必須及時的進行人工清理，費時費力。如上所述，國內選礦廠污水泵池往往配置一污水地溝，為了滿足坡度要求，地溝與污水泵池的切入點凹于地坪較深，增加了基建投資，也為清污造成了不便。
發明內容
本實用新型的目的是提供一種可以有效避免因大粒級礦物顆粒在污水處理泵池內沉降對污水泵正常運轉造成影響的選礦用污水處理泵池。
本實用新型的目的是通過下述技術方案來實現的：

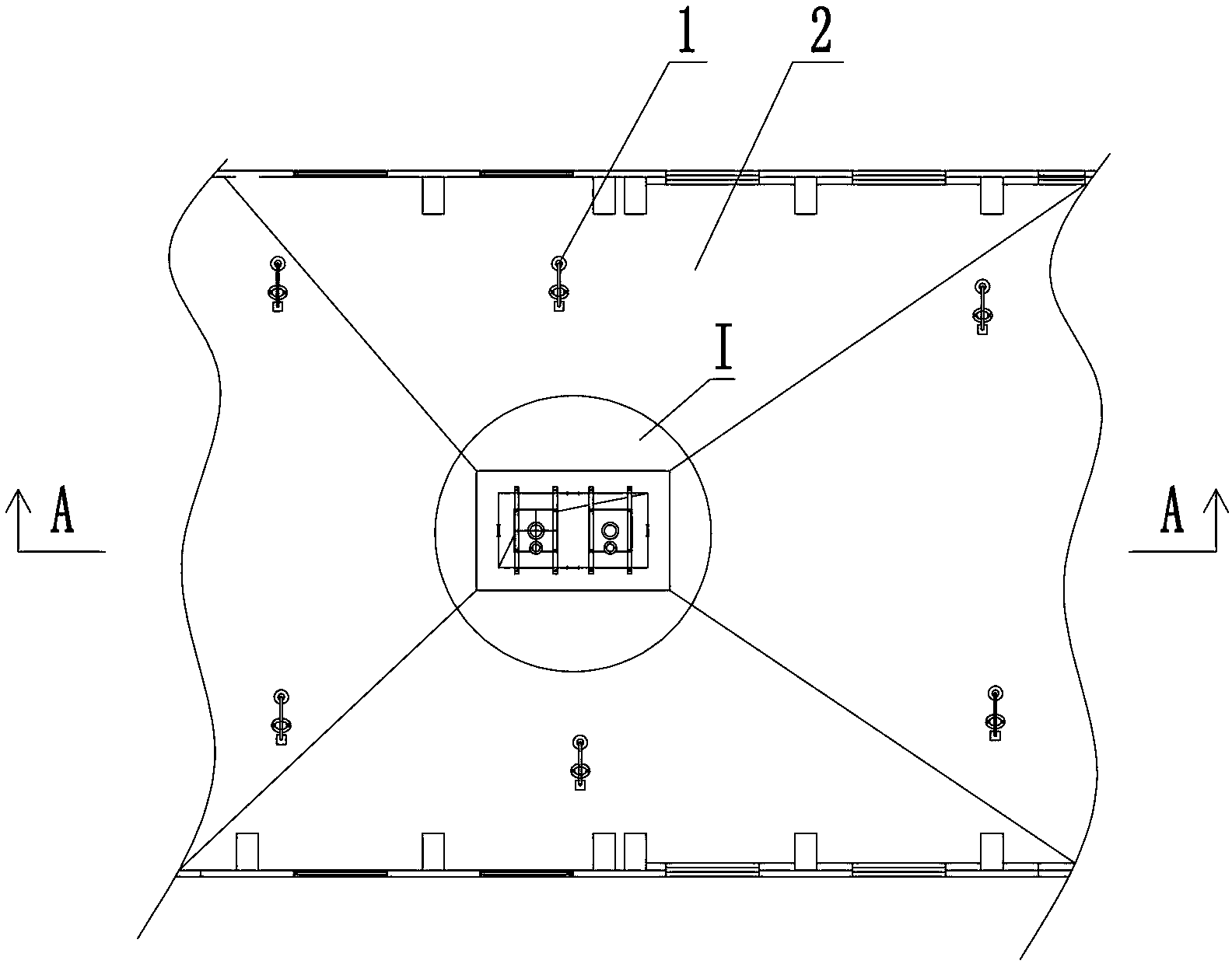

本實用新型的選礦用污水處理泵池，其特征在于包括地坪，設在地坪中間的污水泵池，設在所述地坪和污水泵池之間的具有坡度的排水坡，此排水坡的坡頂設有沖洗水管，所述的污水泵池的外圍四周設有沉淀池，所述的污水泵池的四周設有擋水墻，且此擋水墻上設有帶有擋污網的污水進口。
所述的擋污網為不銹鋼網。
本實用新型的優點：
(1)本實用新型的選礦用污水處理泵池可以使粒級礦物顆粒堆積于沉淀池內，便于人工清理，從而有效避免了大粒級礦物顆粒在污水處理泵池內沉積，影響污水泵的正常運行。
(2)本實用新型的選礦用污水處理泵池取消了原有的污水溝設置，降低了廠房下凹深度，減少了基建投資，實現了人和設備的無障礙行走。
