申請日2013.09.25

　　公開(公告)日2014.06.18

　　IPC分類號F23G7/04

　　摘要

　　本實用新型涉及一種高濃度有機廢水生物質鍋爐風帽，其特征在于，包括螺紋連接的風帽頭部及風帽下部，在風帽頭部的頂端設成凸頭，設置由內而外向下傾斜并均勻布置的風帽孔，其底端為外螺紋;風帽下部上端加工有內螺紋，便于風帽頭部進行可拆連接，下端裝入固定于布風板上的風帽套管中。本實用新型的優點是：風帽頭部與風帽下部螺紋連接后完全暴露于耐火混凝土之上，本實用新型在鍋爐操作事故引起風帽損壞的狀態下，既保護了風帽下部，又無需敲開耐火混凝土就可實現風帽的更換，大大降低了風帽更換的工作量。風帽孔的設計避免了對于大部分風帽在運行過程中發生漏床料、堵塞等現象。

　　權利要求書

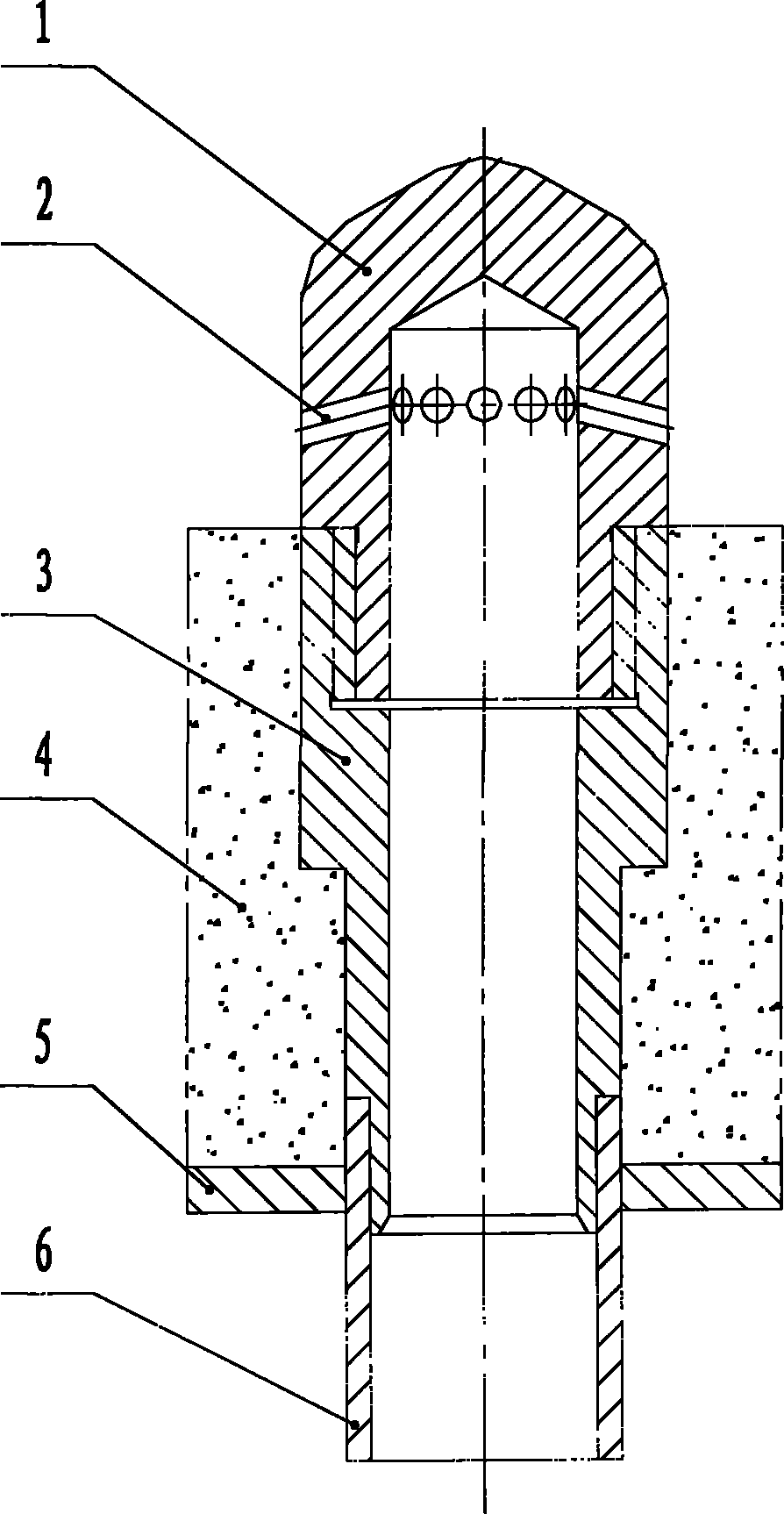

　　1.一種高濃度有機廢水生物質鍋爐風帽，所述鍋爐風帽包括風帽頭部(1)、風帽下部(3和風帽套管(6)，其特征在于：所述風帽頭部(1)旋進風帽下部(3)的上端進行密封連接，形成無阻力圓形風道，風帽下部(3)的下端裝入固定于布風板(5)上的風帽套管(6)，風帽下部(3)上端面與耐火混凝土(4)澆注面平齊，便于受保護;所述風帽頭部側壁沿圓周方向均勻布置12個與圓形風道相連通的斜風帽孔(2)。

　　2.根據權利要求1所述的高濃度有機廢水生物質鍋爐風帽，其特征在于：所述斜風帽孔(2)由內而外向下傾斜13°～18°。

　　3.根據權利要求1所述的高濃度有機廢水生物質鍋爐風帽，其特征在于：所述風帽下部(3)的下端加工成階梯狀。

　　4.根據權利要求1所述的高濃度有機廢水生物質鍋爐風帽，其特征在于：風帽頭部(1)與風帽下部(3)采用螺紋連接可拆方式。

　　說明書

　　高濃度有機廢水生物質鍋爐風帽

　　技術領域

　　本實用新型涉及燃燒高濃度有機工業廢水的生物質鍋爐裝置，也就是涉及一種生物質鍋爐風帽。

　　背景技術

　　工業有機廢水是各行業需要投入大量資金處理的“三廢”之一，而將其濃縮燃燒大大降低了處理費用，以高濃度有機廢水為燃料的生物質鍋爐隨之興起，風帽是生物質鍋爐的重要部件，風帽設計不合理會影響到燃燒的效果，容易導致爐膛結焦或者燃燒不完全�，F有的風帽多采用整體式，其缺點在于：風帽遭受高溫腐蝕而損壞時必須整個更換，需要敲開風帽周圍的混凝土層才能實現，這也需要重新回澆混凝土層，還需要時間進行養護，不僅浪費了企業的人力物力財力，還影響了企業的正常生產。

　　因此，結合高濃度有機廢水生物質鍋爐的特點，設計了一種風帽結構，包括風帽頭部、風帽下部、風帽套管。風帽頭部中上位置開設風帽孔，通過其下端與風帽下部上端螺紋連接，風帽下部加工成梯形裝入固定于布風板上的風帽套管。經過檢索，發現公開文獻報道了一些鍋爐風帽，例如：

　　1.中國專利，申請號：201120456730.4公告號：CN202328200U實用專利名稱：循環流化床鍋爐風帽發明人：孫軍;劉大易;韓曉剛。申請人：哈爾濱哈鍋鍋爐工程技術有限公司，申請人地址：黑龍江省哈爾濱市開發區哈平路集中區鏡泊路11號文摘：本實用新型為解決現有的鍋爐風帽的出風孔易被較大的灰粒堵塞在出風孔內以及易造成風帽磨損的問題。防磨套管套裝在進風管的上部，風帽外部的下端套裝在防磨套管上，且風帽外罩的下端與防磨套管密閉連接，風帽外罩與進風管和防磨套管的外壁之間為風道，風帽外罩的下部側壁沿圓周方向均布加工有多個與風道相連通的斜孔，且每個斜孔與風帽外罩內表面形成的相貫線的最高點高于每個斜孔與風帽外罩外表面形成的相貫線的最高點，斜孔的軸線與水平方向之間的夾角為10～20°。本實用新型的鍋爐風帽用于循環流化床鍋爐上。

　　2.中國專利，申請號：201120477951.X公告號：CN202432854U實用專利名稱：沸騰焙燒爐風帽發明人：戚松朝;張元松;俞遠權。申請人：建業慶松集團有限公司，申請人地址：江蘇省揚州市維揚經濟開發區蜀崗東路108號文摘：本實用新型涉及硫酸工業焙 燒工序沸騰焙燒裝置，具體的說涉及沸騰焙燒爐的風帽。本實用新型穿設在沸騰焙燒爐內置于花板上的混凝土內，包括風帽頭，風帽頭上端設有風帽孔，風帽頭下部通過一風帽座設置在花板上，風帽座外部套設有處于風帽座和混凝土之間并固定在花板上的固定套管，風帽頭和風帽座的連接部位處于混凝土的上方，風帽頭外套設彈性套，彈性套的上端處于混凝土內，下端處于固定套管上端的下部。本實用新型在發生沸騰焙燒爐操作事故并引起風帽損壞的狀態下，只需將處于彈性套上面的混凝土敲開就可以實現風帽的拆換，彈性套的設置，不但能減少風帽拆換的工作量，同時其也起到固定風帽的作用。

　　3.中國專利，申請號：201220042435.9公告號：CN202494103U實用專利名稱：循環流化床鍋爐布風板用柱罩式風帽發明人：李京軍;潘紅秋;尹德厚。申請人：杭州鍋爐集團股份有限公司，申請人地址：浙江省杭州市下城區東新路245號文摘：本實用新型涉及一種循環流化床鍋爐布風板用柱罩式風帽，其特征在于：風帽包括風帽內套管和連接在風帽內套外面的風帽外套，風帽內套管上開有內套管通孔，頂部有布風管，風帽外套采用柱狀，風口為圓形，下部開有外套風孔，頂部設計有凹槽，一次熱風從爐膛下部風室，通過風帽進入爐膛，在爐膛內建立物料循環。風帽的阻力使得通過布風板進入硫化層的氣流能夠重新取得均勻分布，以達到硫化介質與固體顆粒更好的混合，形成良好的硫化狀態。同時能有效防止磨損，克服床料下漏和排渣困難等問題。

　　實用新型內容

　　本實用新型的目的是提供一種高濃度有機廢水生物質鍋爐的風帽，解決現有生物質鍋爐風帽的風帽孔容易堵塞及易于磨損的問題，進而提供一種加工簡便，拆換方便的高濃度有機廢水生物質鍋爐的風帽。

　　本實用新型的上述問題主要是通過以下技術方案得以解決的：本實用新型的高濃度有機廢水生物質鍋爐的風帽，包括風帽頭部、風帽下部和風帽套管。風帽頭部加工成120°圓錐形凸頭，內部制成圓形風道，位于風帽頭部中上部位置設置圓形風帽孔，斜風帽孔由內而外向下傾斜13°～18°，與圓形風道相通，其下端部加工成外螺紋形式;風帽下部的上端加工成與風帽頭部下端外螺紋相配合的內螺紋，且其內部制成與風帽頭部圓形風道相同內徑的全貫通圓形風道，所述風道下部下端部加工成梯形臺階式，與固定于布風板上的風帽套管緊密配合形成獨立進風結構。

　　本實用新型的優點在于：減少了燃燒后的灰渣(腐蝕物)在風帽上的積累，減輕了風帽的磨蝕，延長了風帽的壽命;圓形斜風帽孔的設置降低了灰渣在孔內的積聚，從而避免風帽 孔堵塞，12個小直徑風帽孔沿風帽圓周均勻布置，使得風量均勻，氣體流速高，能夠保證噴入爐內的濃廢水霧化顆粒漂浮于布風板1米以上的爐膛空間燃燒。所述風帽下部上端面與耐火混凝土澆注面平齊，即全埋于耐火混凝土層中，受全方位保護，其下端加工成階梯形，方便起模和混凝土層的澆筑。風帽頭部與風帽下部采用螺紋連接，無需敲開混凝土層即便于拆卸更換。
