申請日2017.09.27

　　公開(公告)日2018.01.05

　　IPC分類號C02F11/12; C02F11/14

　　摘要

　　本發明涉及一種高效率疊螺污泥脫水機,包括外殼，外殼左側連接動力組，動力組連接電控柜，動力組連接餅泥排除口，餅泥排除口右側設有脊壓板，脊壓板連接右側脫水主體，脫水主體底部設有底座，脫水主體內部設有疊螺本體，疊螺本體包括固定環、游動環和螺旋軸，固定環與游動環互相層疊，螺旋軸貫穿固定環和游動環，形成筒狀過濾結構，疊螺本體右側連接濃縮部，計量槽連接供水電磁閥，絮凝混合槽連接污泥輸送泵和藥泵，藥泵連接液位調整管。本發明結構簡單，螺旋軸在輸送污泥的同時，推動游動環做圓周運動，具有自動清洗濾縫的功能，防止堵塞，便于清洗，從而確保脫水機持續穩定運行。

　　權利要求書

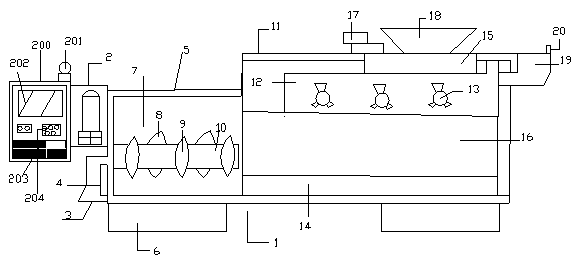

　　1.一種高效率疊螺污泥脫水機,包括外殼(1)，其特征在于：所述外殼(1)左側連接動力組(2)，所述動力組連接電控柜(200)，所述動力組(2)連接餅泥排除口(3)，所述餅泥排除口(3)右側設有脊壓板(4)，所述脊壓板(4)連接右側脫水主體(5)，所述脫水主體(5)底部設有底座(6)，所述脫水主體(5)內部設有疊螺本體(7)，所述疊螺本體(7)包括固定環(8)、游動環(9)和螺旋軸(10)，所述固定環(8)與游動環(9)互相層疊，所述螺旋軸(10)貫穿固定環(8)和游動環(9)，形成筒狀過濾結構，所述疊螺本體(7)右側連接濃縮部(11)，所述濃縮部(11)包括絮凝混合槽(12)、混合槽攪拌機(13)、液位回收裝置(14)、計量槽(15)和離心機(16)，所述計量槽(15)位于絮凝混合槽(12)頂部，所述絮凝混合槽(12)連接混合槽攪拌機(13)，所述混合槽攪拌機(13)底部設有液位回收裝置(14)，所述液位回收裝置(14)連接離心機(16)，所述液位回收裝置(14)上設有管道連接計量槽(15)，所述計量槽(15)連接供水電磁閥(17)，所述絮凝混合槽(12)連接污泥輸送泵(18)和藥泵(19)，所述藥泵(19)連接液位調整管(20)。

　　2.根據權利要求1所述的一種高效率疊螺污泥脫水機，其特征在于：所述電控柜(200)包括報警器(201)、顯示器(202)、CPU處理器(203)和操作鍵(204)，所述報警器(201)設于顯示器(202)頂部，所述顯示器(202)底部連接操作鍵(204)，所述操作鍵(204)連接CPU處理器(203)，所述CPU處理器(203)連接動力組(2)、脫水主體(5)和濃縮部(11)、供水電磁閥(17)、污泥輸送泵(18)和藥泵(19)。

　　3.根據權利要求1所述的一種高效率疊螺污泥脫水機，其特征在于：所述離心機(16)上設有壓力表(21)，所述壓力表(21)連接電控柜(200)上的報警器(201)。

　　4.根據權利要求1所述的一種高效率疊螺污泥脫水機，其特征在于：所述污泥輸送泵(18)和藥泵(19)同時投加到絮凝混合槽(12)內的物料比例為60:1。

　　5.根據權利要求1所述的一種高效率疊螺污泥脫水機，其特征在于：所述固定環(8)和游動環(9)均采用SUS304材質，所述固定環(8)和游動環(9)通過固定件固定，可拆卸。

　　6.根據權利要求1所述的一種高效率疊螺污泥脫水機，其特征在于：所述動力組(2)采用四組發動機為一個驅動組。

　　說明書

　　一種高效率疊螺污泥脫水機

　　技術領域

　　本發明具體涉及脫水機領域，具體涉及一種高效率疊螺污泥脫水機。

　　背景技術

　　污泥是污水處理廠以及污水站污水處理后的必然產物，未經過很好處理處置的污泥進入環境后，將會直接給水體和大氣帶來二次污染，對生態環境和人類的活動也將構成了嚴重的威脅。因此，在污泥處理上是非常慎重的。污水經過沉淀處理后會產生大量污泥，即使經過濃縮及消化處理，含水率仍高達 96%，體積很大，難以消納處置，必須經過脫水處理，提高泥餅的含固率，以減少污泥堆置的占地面積。

　　傳統的污泥脫水裝置體積比較大，結構復雜，如離心脫水機旋轉速度比較高，噪聲大，并且傳統脫水裝置慮網容易堵塞，經常需要清洗，脫水的效率不高，脫水機的過濾體在運行中若發生堵塞，會阻礙濾水的順利排出，從而降低脫水性能。

　　發明內容

　　本發明的目的在于一種高效率疊螺污泥脫水機，以解決現有的技術問題。

　　為實現上述目的，本發明提供如下技術方案：一種高效率疊螺污泥脫水機,包括外殼，外殼左側連接動力組，動力組連接電控柜，動力組連接餅泥排除口，餅泥排除口右側設有脊壓板，脊壓板連接右側脫水主體，脫水主體底部設有底座，脫水主體內部設有疊螺本體，疊螺本體包括固定環、游動環和螺旋軸，固定環與游動環互相層疊，螺旋軸貫穿固定環和游動環，形成筒狀過濾結構，疊螺本體右側連接濃縮部，濃縮部包括絮凝混合槽、混合槽攪拌機、液位回收裝置、計量槽和離心機，計量槽位于絮凝混合槽頂部，絮凝混合槽連接混合槽攪拌機，混合槽攪拌機底部設有液位回收裝置，液位回收裝置連接離心機，液位回收裝置上設有管道連接計量槽，計量槽連接供水電磁閥，絮凝混合槽連接污泥輸送泵和藥泵，藥泵連接液位調整管。

　　本發明的進一步改進在于：電控柜包括報警器、顯示器、CPU處理器和操作鍵，報警器設于顯示器頂部，顯示器底部連接操作鍵，操作鍵連接CPU處理器，CPU處理器連接動力組、脫水主體和濃縮部、供水電磁閥、污泥輸送泵和藥泵。

　　本發明的進一步改進在于：離心機上設有壓力表，壓力表連接電控柜上的報警器。

　　本發明的進一步改進在于：污泥輸送泵和藥泵同時投加到絮凝混合槽內的物料比例為60:1。

　　本發明的進一步改進在于：固定環和游動環均采用SUS304材質，固定環和游動環通過固定件固定，可拆卸。

　　本發明的進一步改進在于：動力組采用四組發動機為一個驅動組。

　　與現有技術相比，本發明的有益效果是：

　　本發明結構簡單，螺旋軸在輸送污泥的同時，推動游動環做圓周運動，具有自動清洗濾縫的功能，防止堵塞，便于清洗，從而確保脫水機持續穩定運行，脊壓板有效進行餅泥擠壓，降低含水率，增加增固率，固定環和游動環均采用SUS304材質，結構緊密，強度大，耐腐蝕效果好，延長使用壽命，可拆卸，清洗、維修更方便。
