申請日2016.05.18

　　公開(公告)日2016.10.12

　　IPC分類號B01D21/24; B01D21/02

　　摘要

　　一種污水處理提砂機，屬于污水處理領域，包括砂子輸送機，支架，水箱，放空管道，放空閥門，溢流管，進砂口;所述的砂子輸送機安裝在支架上;所述的支架安裝在砂子輸送機的下部;所述的水箱安裝在砂子輸送機的下半部，將砂子輸送機的下半部包裹在水箱內;所述的放空管道安裝在水箱的最底部，與水箱內部連通;所述的放空閥門安裝在放空管道上;所述的溢流管安裝在水箱的側壁上，位于水箱側壁的高度二分之一處;所述的進砂口設置在水箱的上部，具有能夠減少砂子浸水時間，減少砂子輸送過程中的含水量，方便污泥砂子運輸，減少堆砂處的環境污染的特點。

　　權利要求書

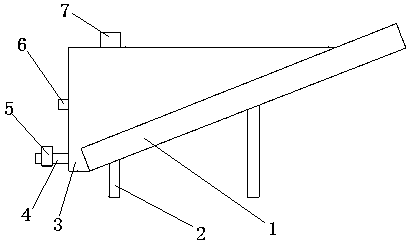

　　1.一種污水處理提砂機，其特征在于：包括砂子輸送機，支架，水箱，放空管道，放空閥門，溢流管，進砂口;所述的砂子輸送機安裝在支架上，為螺旋式輸送機;所述的支架安裝在砂子輸送機的下部;所述的水箱安裝在砂子輸送機的下半部，將砂子輸送機的下半部包裹在水箱內;所述的放空管道安裝在水箱的最底部，與水箱內部連通;所述的放空閥門安裝在放空管道上;所述的溢流管安裝在水箱的側壁上，位于水箱側壁的高度二分之一處;所述的進砂口設置在水箱的上部，與水箱內部連通。

　　說明書

　　一種污水處理提砂機

　　技術領域

　　本實用新型屬于城市污水處理領域，特別涉及一種污水處理提砂機。

　　背景技術

　　在污水處理廠中，城市污水進入到污水處理廠后，經過初級沉淀，抽砂，攪拌，生物反應，再次沉淀，過濾等工序進入回用水系統，剩余的水中的污泥進入污泥濃縮池，進一步提高污泥的濃度，再通過污泥泵將含水的污泥輸送到污泥池，進一步沉淀，再由污泥泵將污泥池的污泥抽出到污泥脫泥機將污泥脫水，以利于后續的運輸和進一步處理，而經過處理的污水就能夠實現達標排放或者重復利用;在城市污水剛進入污水處理廠時，污水中含有的雜質比例較大，經過初步沉淀，其沉淀到沉淀池底部的雜質大多為砂子類的比重較大的雜質，經過提砂系統，被送到提砂機進行砂水分離;現有的提砂機大多采用螺旋式提砂機，在提砂機一端有水箱，其水箱進口接納來自沉淀池的提砂系統輸送來的砂水混合物，而比重較大的固體雜質被螺旋輸送器輸送到提砂機的出口端，水被留在水箱內;現有的提砂機水箱大多采用在水箱頂部設置溢流口，這樣是多半的輸送機浸沒在水中，使得輸送的砂子含水量大，到達提砂機出口端時仍然有大量水流淌，造成污泥砂子運輸不便，污水還會造成砂堆處環境污染。

　　發明內容

　　針對現有的污水處理廠提砂機存在的上述問題，本實用新型提出一種污水處理提砂機，其特征在于：包括砂子輸送機，支架，水箱，放空管道，放空閥門，溢流管，進砂口;所述的砂子輸送機安裝在支架上，為螺旋式輸送機;所述的支架安裝在砂子輸送機的下部;所述的水箱安裝在砂子輸送機的下半部，將砂子輸送機的下半部包裹在水箱內;所述的放空管道安裝在水箱的最底部，與水箱內部連通;所述的放空閥門安裝在放空管道上;所述的溢流管安裝在水箱的側壁上，位于水箱側壁的高度二分之一處;所述的進砂口設置在水箱的上部，與水箱內部連通。

　　有益效果

　　本實用新型的有益效果在于，能夠減少砂子浸水時間，減少砂子輸送過程中的含水量，方便污泥砂子運輸，減少堆砂處的環境污染。
