公布日：2024.03.08

申請日：2023.12.07

分類號：C02F1/52(2023.01)I;B01F27/90(2022.01)I;B01F33/40(2022.01)I

摘要

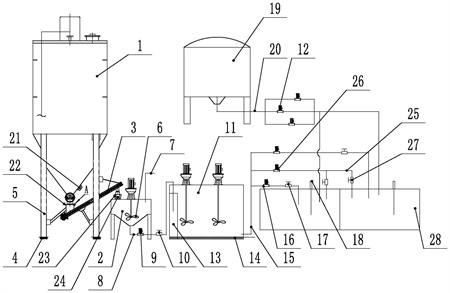

本發明公開了一種污水處理用石灰自動投加系統，包括石灰儲罐、調配罐、螺旋輸送器和稱量裝置，石灰儲罐上設置有石灰添加管，石灰儲罐罐底設置出粉口，螺旋輸送器固定在機架上，螺旋輸送器的進料口與出粉口固定連接，其出料口與調配罐對接；調配罐內設置攪拌裝置，調配罐與加水管道連通，調配罐底部連接有第一石灰水輸送管路，其下游連接儲藥池，儲藥池上安裝有攪拌裝置，儲藥池下方設置曝氣裝置，儲藥池的出藥口通過第二石灰水輸送管路與污水處理池連通，污水處理池內設置有PH值檢測儀，污水處理池還連接有加藥系統，系統還包括控制裝置，該系統自動調配石灰水，根據PH值精確自動加入石灰水，提高效率。

權利要求書

1.一種污水處理用石灰自動投加系統，包括石灰儲罐、調配罐、螺旋輸送器和稱量裝置，所述石灰儲罐設置于稱量裝置上，所述石灰儲罐上設置有與槽罐車的輸出口對接的石灰添加管，石灰儲罐的罐底設置有出粉口，其特征在于：所述螺旋輸送器固定在所述石灰儲罐的機架上，所述螺旋輸送器的進料口與所述出粉口之間固定連接，所述螺旋輸送器的出料口與調配罐的進粉口對接；所述調配罐內設置有攪拌裝置，調配罐上設置有加水口，該加水口有加水管道連通，所述調配罐底部的出藥口連接有第一石灰水輸送管路，所述第一石灰水輸送管路上設置有第一輸送泵和第一控制閥，所述第一石灰水輸送管路的下游連接有儲藥池，所述儲藥池上安裝有攪拌裝置，所述儲藥池的下方設置有曝氣裝置，所述儲藥池的出藥口通過第二石灰水輸送管路與污水處理池連通，所述第二石灰水輸送管路上設置有第二輸送泵和第二控制閥，所述污水處理池內設置有PH值檢測儀，所述污水處理池還連接有用于添加混凝劑的加藥系統，所述自動投加系統還包括控制裝置，所述第一輸送泵、第二輸送泵、PH值檢測儀均與所述控制裝置電連接。

2.如權利要求1所述的一種污水處理用石灰自動投加系統，其特征在于：所述儲藥池上還設置有液位計，所述液位計與所述控制裝置電連接。

3.如權利要求1所述的一種污水處理用石灰自動投加系統，其特征在于：所述曝氣裝置包括固定于所述儲藥池底部的若干根曝氣管，所述曝氣管均與供氣系統相連接，每根曝氣管上均設置有若干個曝氣頭。

4.如權利要求3所述的一種污水處理用石灰自動投加系統，其特征在于：所述曝氣頭設置于所述曝氣管的底部且朝下設置。

5.如權利要求1所述的一種污水處理用石灰自動投加系統，其特征在于：所述石灰儲罐的罐壁上設置有對石灰儲罐內部進行振動的振動裝置。

6.如權利要求5所述的一種污水處理用石灰自動投加系統，其特征在于：所述螺旋輸送器的進料口與所述出粉口之間通過浮動固定結構連接，所述浮動固定結構包括設置于設置于所述出粉口處的上連接法蘭和設置于螺旋輸送器的進料口的下連接法蘭，所述下連接法蘭上設置有密封圈安裝槽，所述密封圈安裝槽內安裝有密封圈，所述上連接法蘭和上連接法蘭上均設置有若干個螺栓安裝孔，所述螺栓安裝孔內安裝將上連接法蘭和下連接法蘭相連接的連接螺栓，所述螺栓安裝孔的直徑大于連接螺栓的直徑，所述連接螺栓上套裝有壓縮彈簧。

7.如權利要求6所述的一種污水處理用石灰自動投加系統，其特征在于：所述調配罐的頂部進粉口處設置有料斗，所述螺旋輸送器的出料口處安裝有伸入到料斗內的柔性落料管。

8.如權利要求1所述的一種污水處理用石灰自動投加系統，其特征在于：所述儲藥池的出藥口與污水處理池之間還連接有備用石灰水輸送管路，該備用石灰水輸送管路上設置有備用石灰水添加泵和備用控制閥。

發明內容

本發明所要解決的技術問題是：提供一種污水處理用石灰自動投加系統，該石灰自動投加系統能夠自動調配石灰水，并且根據污水處理池的PH值精確定量自動加入石灰水，提高效率，避免造成石灰水的浪費。

為解決上述技術問題，本發明的技術方案是：一種污水處理用石灰自動投加系統，包括石灰儲罐、調配罐、螺旋輸送器和稱量裝置，所述石灰儲罐設置于稱量裝置上，所述石灰儲罐上設置有與槽罐車的輸出口對接的石灰添加管，石灰儲罐的罐底設置有出粉口，所述螺旋輸送器固定在所述石灰儲罐的機架上，所述螺旋輸送器的進料口與所述出粉口之間固定連接，所述螺旋輸送器的出料口與調配罐的進粉口對接；所述調配罐內設置有攪拌裝置，調配罐上設置有加水口，該加水口有加水管道連通，所述調配罐底部的出藥口連接有第一石灰水輸送管路，所述第一石灰水輸送管路上設置有第一輸送泵和第一控制閥，所述第一石灰水輸送管路的下游連接有儲藥池，所述儲藥池上安裝有攪拌裝置，所述儲藥池的下方設置有曝氣裝置，所述儲藥池的出藥口通過第二石灰水輸送管路與污水處理池連通，所述第二石灰水輸送管路上設置有第二輸送泵和第二控制閥，所述污水處理池內設置有PH值檢測儀，所述污水處理池還連接有用于添加混凝劑的加藥系統，所述自動投加系統還包括控制裝置，所述第一輸送泵、第二輸送泵、PH值檢測儀均與所述控制裝置電連接。

作為一種優選的方案，所述儲藥池上還設置有液位計，所述液位計與所述控制裝置電連接。

作為一種優選的方案，所述曝氣裝置包括固定于所述儲藥池底部的若干根曝氣管，所述曝氣管均與供氣系統相連接，每根曝氣管上均設置有若干個曝氣頭。

作為一種優選的方案，所述曝氣頭設置于所述曝氣管的底部且朝下設置。

作為一種優選的方案，所述石灰儲罐的罐壁上設置有對石灰儲罐內部進行振動的振動裝置。

作為一種優選的方案，所述螺旋輸送器的進料口與所述出粉口之間通過浮動固定結構連接，所述浮動固定結構包括設置于所述出粉口處的上連接法蘭和設置于螺旋輸送器的進料口的下連接法蘭，所述下連接法蘭上設置有密封圈安裝槽，所述密封圈安裝槽內安裝有密封圈，所述上連接法蘭和上連接法蘭上均設置有若干個螺栓安裝孔，所述螺栓安裝孔內安裝將上連接法蘭和下連接法蘭相連接的連接螺栓，所述螺栓安裝孔的直徑大于連接螺栓的直徑，所述連接螺栓上套裝有壓縮彈簧。

作為一種優選的方案，所述調配罐的頂部進粉口處設置有料斗，所述螺旋輸送器的出料口處安裝有伸入到料斗內的柔性落料管。

作為一種優選的方案，所述儲藥池的出藥口與污水處理池之間還連接有備用石灰水輸送管路，該備用石灰水輸送管路上設置有備用石灰水添加泵和備用控制閥。

采用了上述技術方案后，本發明的效果是：由于石灰自動投加系統，包括石灰儲罐、調配罐、螺旋輸送器和稱量裝置，所述石灰儲罐設置于稱量裝置上，所述石灰儲罐上設置有與槽罐車的輸出口對接的石灰添加管，石灰儲罐的罐底設置有出粉口，所述螺旋輸送器固定在所述石灰儲罐的機架上，所述螺旋輸送器的進料口與所述出粉口之間固定連接，所述螺旋輸送器的出料口與調配罐的進粉口對接；所述調配罐內設置有攪拌裝置，調配罐上設置有加水口，該加水口有加水管道連通，所述調配罐底部的出藥口連接有第一石灰水輸送管路，所述第一石灰水輸送管路上設置有第一輸送泵和第一控制閥，所述第一石灰水輸送管路的下游連接有儲藥池，所述儲藥池上安裝有攪拌裝置，所述儲藥池的下方設置有曝氣裝置，所述儲藥池的出藥口通過第二石灰水輸送管路與污水處理池連通，所述第二石灰水輸送管路上設置有第二輸送泵和第二控制閥，所述污水處理池內設置有PH值檢測儀，所述污水處理池還連接有用于添加混凝劑的加藥系統，所述自動投加系統還包括控制裝置，所述第一輸送泵、第二輸送泵、PH值檢測儀均與所述控制裝置電連接，因此，該自動投加系統首先先通過稱重裝置對石灰儲罐和螺旋輸送器整體進行稱重，而螺旋輸送器將石灰送出的量即為整體的質量差，因此可以更好的控制配置石灰的量，同時，螺旋輸送器和石灰儲罐之間就可以很好的固定，避免石灰的逸散。石灰進入到調配罐中與水進行攪拌混合配置成石灰水，石灰水會直接送入到儲藥池中進行儲存，而調配罐中調配好一罐以后送入到儲藥池中儲存，而調配罐可以方便進行清洗，清洗后的水也可以一并加入到儲藥池中，這樣調配罐就不容易堵塞；而儲藥池中也設置了攪拌裝置和曝氣裝置，可以使儲藥池中的石灰水翻滾而減少沉降堆積，保證石灰水的濃度一致，而儲藥池中的石灰水根據污水處理池內設置的PH值檢測儀來控制石灰水的添加量，從而實現閉環的石灰水添加，節省了人工且減少了石灰水的浪費。

又由于所述儲藥池上還設置有液位計，所述液位計與所述控制裝置電連接，通過液位計可以檢測儲藥池的液位，當液位較低時可以啟動調配罐的調配石灰水，從而實現石灰水的自動補充。

又由于所述曝氣裝置包括固定于所述儲藥池底部的若干根曝氣管，所述曝氣管均與供氣系統相連接，每根曝氣管上均設置有若干個曝氣頭。所述曝氣頭設置于所述曝氣管的底部且朝下設置，該曝氣頭朝下設置可以避免在停止曝氣檢修的情況的下沉浸的石灰水堵塞曝氣頭。

又由于所述石灰儲罐的罐壁上設置有對石灰儲罐內部進行振動的振動裝置，該振動裝置可以對石灰儲罐內的石灰進行振動，避免石灰板結。

又由于所述螺旋輸送器的進料口與所述出粉口之間通過浮動固定結構連接，所述浮動固定結構包括設置于出粉口處的上連接法蘭和設置于螺旋輸送器的進料口的下連接法蘭，所述下連接法蘭上設置有密封圈安裝槽，所述密封圈安裝槽內安裝有密封圈，所述上連接法蘭和上連接法蘭上均設置有若干個螺栓安裝孔，所述螺栓安裝孔內安裝將上連接法蘭和下連接法蘭相連接的連接螺栓，所述螺栓安裝孔的直徑大于連接螺栓的直徑，所述連接螺栓上套裝有壓縮彈簧，采用了上述結構后，在振動裝置進行振動時，連接螺栓可以在螺栓安裝孔的范圍內滑動，從而可以使上連接法蘭和下連接法蘭之間發生左右微小位移，而連接螺栓上設置了壓縮彈簧，該壓縮彈簧可以迫使上連接法蘭和下連接法蘭之間可靠密封，而同時上連接法蘭和下連接法蘭之間可以發生上下的方向的微小位移，而這些微小位移并不會造成上連接法蘭和下連接法蘭的密封失效，因此，振動裝置振動時上連接法蘭的擺動就不會傳遞給下連接法蘭，避免螺旋輸送器的進料口也發生振動，這樣可以保證螺旋輸送器的內部結構穩定可靠。

又由于所述調配罐的頂部進粉口處設置有料斗，所述螺旋輸送器的出料口處安裝有伸入到料斗內的柔性落料管，該柔性落料管可以方便石灰的落入，同時又不會影響稱重。

（發明人：沈怡;陸漾）
