公布日：2024.05.24

申請日：2024.03.12

分類號：C02F1/24(2023.01)I

摘要

本發明公開了一種噴射式污水處理用氣浮裝置，屬于污水處理技術領域，包括污水箱和氣浮機構，所述氣浮機構包括：底板、排污框、噴氣管、輸氣組件、收集組件、清理組件、移動組件和連接組件；所述污水箱內側底端設有底板和排污框可對污水中重量較重的雜質進行收集操作，通過輸氣組件和噴氣管可產生氣泡，方便污水中的雜質漂浮，通過移動組件可使噴氣管進行往復移動，提高氣泡的分布范圍，進一步的提高雜質上浮效果，通過連接組件可在移動組件進行工作時實現清理組件進行工作，使漂浮的雜質進入收集組件中，實現對雜質的收集操作，操作便捷，有效提高工作效果。

權利要求書

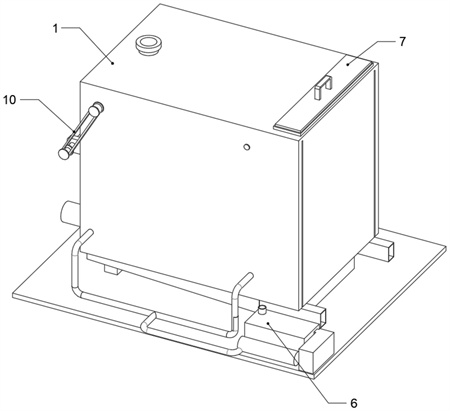

1.一種噴射式污水處理用氣浮裝置，包括污水箱(1)和氣浮機構，其特征在于，所述氣浮機構包括：底板(2)，位于所述污水箱(1)內側底端，所述底板(2)的剖面形狀為等腰梯形，所述污水箱(1)內側底端設有排污框(3)，用于對污水中重量較重的雜質進行收集，所述污水箱(1)內側底端設有噴氣管(4)，所述噴氣管(4)頂端均勻安裝有多個噴氣嘴(5)，所述污水箱(1)外側安裝有輸氣組件(6)，所述輸氣組件(6)與噴氣管(4)連接，所述污水箱(1)內側一端安裝有收集組件(7)，用于對污水中漂浮的雜質進行收集過濾操作；所述污水箱(1)內側頂端安裝有清理組件(8)，用于使污水中漂浮的雜質移動到收集組件(7)中，所述噴氣管(4)一端安裝有移動組件(9)，用于驅動噴氣管(4)在污水箱(1)內側底端進行往復移動，擴大噴氣管(4)的工作范圍，所述排污組件和移動組件(9)之間安裝有連接組件(10)，用于在移動組件(9)進行工作時驅動排污組件進行工作。

2.根據權利要求1所述的噴射式污水處理用氣浮裝置，其特征在于，所述輸氣組件(6)包括：水系統(61)，位于所述污水箱(1)外側，所述水系統(61)側面設有溶氣泵(62)和溶氣罐(63)，所述水系統(61)通過管道與溶氣泵(62)和溶氣罐(63)連接，所述溶氣罐(63)輸出端安裝有輸送管(64)，所述輸送管(64)遠離溶氣罐(63)一端安裝有導氣管(65)，所述導氣管(65)一端伸入污水箱(1)內側，所述導氣管(65)與所述噴氣管(4)兩端之間安裝有伸縮管(66)，所述水系統(61)上設有補水管(67)，用于對水系統(61)進行補水操作。

3.根據權利要求2所述的噴射式污水處理用氣浮裝置，其特征在于，所述收集組件(7)包括：擋板(71)，豎直安裝在所述污水箱(1)內側，所述擋板(71)遠離噴氣管(4)一側設有固定框(72)，所述固定框(72)頂端靠近擋板(71)一側固定安裝有導流板(73)，所述固定框(72)內側安裝有收集框(74)，所述收集框(74)內側安裝有過濾網，用于對進入收集框(74)內側的雜質和污水進行過濾操作，所述污水箱(1)內側頂端設有排污槽(75)，所述排污槽(75)上安裝有封蓋(76)。

4.根據權利要求3所述的噴射式污水處理用氣浮裝置，其特征在于，所述清理組件(8)包括：第一旋轉桿(81)，安裝在所述污水箱(1)內側頂端，所述第一旋轉桿(81)與所述污水箱(1)內壁轉動連接，所述污水箱(1)內側頂端還安裝有第二旋轉桿(82)，所述第一旋轉桿(81)和第二旋轉桿(82)上均安裝有第一帶輪(83)，兩個第一帶輪(83)之間安裝有皮帶(84)，所述皮帶(84)表面安裝有連接座(85)，所述第一旋轉桿(81)、第二旋轉桿(82)、皮帶(84)和連接座(85)均設有兩個，并分為兩組對稱安裝在污水箱(1)內側頂端，兩個連接座(85)之間安裝有固定桿(86)，所述固定桿(86)與連接座(85)轉動連接，所述固定桿(86)外側安裝有短桿(87)，所述短桿(87)遠離固定桿(86)一端固定安裝有推板(88)，所述推板(88)為水平狀。

5.根據權利要求4所述的噴射式污水處理用氣浮裝置，其特征在于，所述移動組件(9)包括：滑軌(91)，固定安裝在所述污水箱(1)內側底端，所述滑軌(91)內側設有移動架(92)，所述移動架(92)與噴氣管(4)一端固定連接，所述移動架(92)與所述滑軌(91)凹凸連接，所述噴氣管(4)一端固定安裝有定位框(93)，所述定位框(93)為豎直狀，所述污水箱(1)上安裝有轉動桿(94)，所述轉動桿(94)與污水箱(1)轉動連接，所述轉動桿(94)伸入污水箱(1)內側一端固定安裝有驅動板(95)，所述驅動板(95)與轉動桿(94)組成的形狀為L型，所述驅動板(95)遠離轉動桿(94)一端固定安裝有限位桿(96)，所述限位桿(96)伸入定位框(93)內側，所述轉動桿(94)伸出污水箱(1)一端安裝有驅動組件(97)，所述驅動組件(97)安裝在污水箱(1)外壁上，用于驅動轉動桿(94)進行旋轉。

6.根據權利要求5所述的噴射式污水處理用氣浮裝置，其特征在于，所述驅動組件(97)包括：旋轉齒(971)，固定安裝在所述轉動桿(94)伸出污水箱(1)一端，所述污水箱(1)外壁上固定安裝有驅動件(972)，所述驅動件(972)輸出端固定安裝有驅動齒(973)，所述污水箱(1)外壁上還安裝有定位架(974)，所述定位架(974)上安裝有傳動桿(975)，所述傳動桿(975)中部固定安裝有驅動桿(976)，所述驅動桿(976)與旋轉齒(971)配合連接，所述傳動桿(975)上還安裝有傳動齒(977)，所述傳動齒(977)與驅動齒(973)嚙合連接。

7.根據權利要求6所述的噴射式污水處理用氣浮裝置，其特征在于，所述連接組件(10)包括：第二帶輪(101)，固定安裝在所述傳動桿(975)兩端，所述第一旋轉桿(81)一端伸出污水箱(1)并固定安裝有第三帶輪(102)，所述第二帶輪(101)和第三帶輪(102)之間安裝有連接帶(103)。

8.根據權利要求5所述的噴射式污水處理用氣浮裝置，其特征在于，所述噴氣管(4)底側固定安裝有第一刮板(11)，所述驅動板(95)遠離定位框(93)一側固定安裝有第二刮板(12)，所述第一刮板(11)和第二刮板(12)的剖面形狀均為等腰三角形。

發明內容

本發明的目的在于提供一種噴射式污水處理用氣浮裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：

一種噴射式污水處理用氣浮裝置，包括污水箱和氣浮機構，所述氣浮機構包括：

底板，位于所述污水箱內側底端，所述底板的剖面形狀為等腰梯形，所述污水箱內側底端設有排污框，用于對污水中重量較重的雜質進行收集，所述污水箱內側底端設有噴氣管，所述噴氣管頂端均勻安裝有多個噴氣嘴，所述污水箱外側安裝有輸氣組件，所述輸氣組件與噴氣管連接，所述污水箱內側一端安裝有收集組件，用于對污水中漂浮的雜質進行收集過濾操作；

所述污水箱內側頂端安裝有清理組件，用于使污水中漂浮的雜質移動到收集組件中，所述噴氣管一端安裝有移動組件，用于驅動噴氣管在污水箱內側底端進行往復移動，擴大噴氣管的工作范圍，所述排污組件和移動組件之間安裝有連接組件，用于在移動組件進行工作時驅動排污組件進行工作。

作為本發明進一步的技術方案：所述輸氣組件包括：

水系統，位于所述污水箱外側，所述水系統側面設有溶氣泵和溶氣罐，所述水系統通過管道與溶氣泵和溶氣罐連接，所述溶氣罐輸出端安裝有輸送管，所述輸送管遠離溶氣罐一端安裝有導氣管，所述導氣管一端伸入污水箱內側，所述導氣管與所述噴氣管兩端之間安裝有伸縮管，所述水系統上設有補水管，用于對水系統進行補水操作。

作為本發明進一步的技術方案：所述收集組件包括：

擋板，豎直安裝在所述污水箱內側，所述擋板遠離噴氣管一側設有固定框，所述固定框頂端靠近擋板一側固定安裝有導流板，所述固定框內側安裝有收集框，所述收集框內側安裝有過濾網，用于對進入收集框內側的雜質和污水進行過濾操作，所述污水箱內側頂端設有排污槽，所述排污槽上安裝有封蓋。

作為本發明進一步的技術方案：所述清理組件包括：

第一旋轉桿，安裝在所述污水箱內側頂端，所述第一旋轉桿與所述污水箱內壁轉動連接，所述污水箱內側頂端還安裝有第二旋轉桿，所述第一旋轉桿和第二旋轉桿上均安裝有第一帶輪，兩個第一帶輪之間安裝有皮帶，所述皮帶表面安裝有連接座，所述第一旋轉桿、第二旋轉桿、皮帶和連接座均設有兩個，并分為兩組對稱安裝在污水箱內側頂端，兩個連接座之間安裝有固定桿，所述固定桿與連接座轉動連接，所述固定桿外側安裝有短桿，所述短桿遠離固定桿一端固定安裝有推板，所述推板為水平狀。

作為本發明進一步的技術方案：所述移動組件包括：

滑軌，固定安裝在所述污水箱內側底端，所述滑軌內側設有移動架，所述移動架與噴氣管一端固定連接，所述移動架與所述滑軌凹凸連接，所述噴氣管一端固定安裝有定位框，所述定位框?yàn)樨Q直狀，所述污水箱上安裝有轉動桿，所述轉動桿與污水箱轉動連接，所述轉動桿伸入污水箱內側一端固定安裝有驅動板，所述驅動板與轉動桿組成的形狀為L型，所述驅動板遠離轉動桿一端固定安裝有限位桿，所述限位桿伸入定位框內側，所述轉動桿伸出污水箱一端安裝有驅動組件，所述驅動組件安裝在污水箱外壁上，用于驅動轉動桿進行旋轉。

作為本發明進一步的技術方案：所述驅動組件包括：

旋轉齒，固定安裝在所述轉動桿伸出污水箱一端，所述污水箱外壁上固定安裝有驅動件，所述驅動件輸出端固定安裝有驅動齒，所述污水箱外壁上還安裝有定位架，所述定位架上安裝有傳動桿，所述傳動桿中部固定安裝有驅動桿，所述驅動桿與旋轉齒配合連接，所述傳動桿上還安裝有傳動齒，所述傳動齒與驅動齒嚙合連接。

作為本發明進一步的技術方案：所述連接組件包括：

第二帶輪，固定安裝在所述傳動桿兩端，所述第一旋轉桿一端伸出污水箱并固定安裝有第三帶輪，所述第二帶輪和第三帶輪之間安裝有連接帶。

作為本發明進一步的技術方案：所述噴氣管底側固定安裝有第一刮板，所述驅動板遠離定位框一側固定安裝有第二刮板，所述第一刮板和第二刮板的剖面形狀均為等腰三角形。

相較于現有技術，本發明的有益效果如下：

本發明提供的一種噴射式污水處理用氣浮裝置，所述污水箱內側底端設有底板和排污框可對污水中重量較重的雜質進行收集操作，通過輸氣組件和噴氣管可產生氣泡，方便污水中的雜質漂浮，通過移動組件可使噴氣管進行往復移動，提高氣泡的分布范圍，進一步的提高雜質上浮效果，通過連接組件可在移動組件進行工作時實現清理組件進行工作，使漂浮的雜質進入收集組件中，實現對雜質的收集操作，操作便捷，有效提高工作效果。

（發明人：王江月;田宗承）
