公布日：2023.11.10
申請日：2023.09.07
分類號：C02F1/04(2023.01)I;B01D46/10(2006.01)I;B01D46/76(2022.01)I;B01D49/00(2006.01)I;B08B9/087(2006.01)I;B08B1/00(2006.01)I
摘要
本發明公開了一種污水資源化的低溫常壓蒸發濃縮裝置，包括箱體，所述箱體底部固定安裝有支撐腿，所述箱體頂面開設有進水口，所述箱體側壁開設有排氣口，所述箱體底部開設有出渣口，以及設置在箱體內部的加工組件，所述加工組件包括設置在箱體內部的所述受熱組件，所述受熱組件側方設置有蒸發組件，所述受熱組件外部設置有清理組件，當進行污水處理工作時，需要對箱體內壁進行清理，防止雜質附著在箱體內壁，當往復絲桿轉動時，帶動套塊進行移動，套塊外壁的固定安裝的連板也隨之移動，連板外壁固定安裝的底刮板也隨之進行移動，底刮板對箱體底部進行清理，由于底刮板外壁呈弧形設置，可以將加熱棒外壁附著的雜質也進行清理。
權利要求書

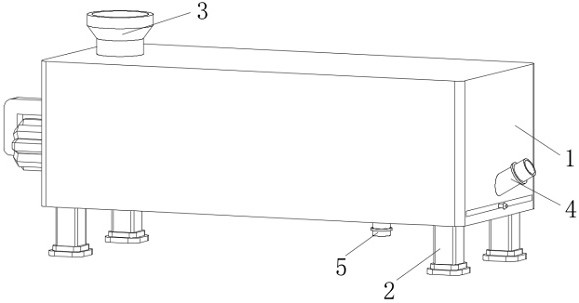

1.一種污水資源化的低溫常壓蒸發濃縮裝置，包括箱體（1）；所述箱體（1）底部固定安裝有支撐腿（2）；所述箱體（1）頂面開設有進水口（3）；所述箱體（1）側壁開設有排氣口（4）；所述箱體（1）底部開設有出渣口（5）；以及設置在箱體（1）內部的加工組件（6），其特征在于：所述加工組件（6）包括設置在箱體（1）內部的所述受熱組件（61），所述受熱組件（61）側方設置有蒸發組件（63），所述受熱組件（61）外部設置有清理組件（64）。
2.根據權利要求1所述的一種污水資源化的低溫常壓蒸發濃縮裝置，其特征在于：所述受熱組件（61）包括固定安裝在箱體（1）外壁的支撐架（611），所述支撐架（611）遠離箱體（1）外壁的一端固定安裝有電機（612），所述電機（611）輸出端固定安裝有往復絲桿（613），所述往復絲桿（613）外壁固定安裝有限位環（614），所述往復絲桿（613）外壁套設有套塊（615），所述套塊（615）內部轉動連接有轉桿（616），所述轉桿（616）外壁固定安裝有轉動板（617），所述轉桿（616）外壁套設有齒輪（618），所述齒輪18）嚙合有齒條619），所述箱體（1）內壁開設有滑槽（620），所述箱體（1）內部底面固定安裝有加熱棒（621）。
3.根據權利要求1所述的一種污水資源化的低溫常壓蒸發濃縮裝置，其特征在于：所述蒸發組件（63）包括固定安裝在往復絲桿（613）外壁的擊打板（639），所述箱體（1）內壁固定安裝有隔板（631），所述隔板（631）外壁開設有通氣口（632），所述隔板（631）外壁固定安裝有鉸接塊（633），所述鉸接塊（633）鉸接連接有過濾板（634），所述所述的板（634）底部固定安裝有彈簧（635），所述彈簧（635）遠離過濾板（634）的一端固定安裝有固定塊（636），所述箱體（1）內部滑動設置有吸附板（637），所述吸附板（637）外壁固定安裝有拉手（638）。
4.根據權利要求1所述的一種污水資源化的低溫常壓蒸發濃縮裝置，其特征在于：所述清理組件（64）包括固定安裝在套塊（615）底部的連連（641），所述連板（641）遠離套塊（615）的一端固定安裝有底刮板（642），所述底刮板（642）外壁固定安裝有側刮板（643），所述側刮板（643）側壁固定安裝有穩定板（644）。
5.根據權利要求1所述的一種污水資源化的低溫常壓蒸發濃縮裝置，其特征在于：所述套塊（615）內部與往復絲桿（613）外壁螺紋套設，所述套塊（615）與轉桿（616）外壁轉動連接，所述轉桿（616）外壁與齒輪（618）內壁固定套設。
6.根據權利要求2所述的一種污水資源化的低溫常壓蒸發濃縮裝置，其特征在于：所述加熱棒（621）的數量有三根，以箱體（1）底面等距分布。
7.根據權利要求3所述的一種污水資源化的低溫常壓蒸發濃縮裝置，其特征在于：所述彈簧（635）的數量有兩個，以過濾板（634）中心線對稱分布。
8.根據權利要求4所述的一種污水資源化的低溫常壓蒸發濃縮裝置，其特征在于：所述底刮板（642）外壁與加熱棒（621）外壁滑動設置，所述底刮板（642）外壁等距開設有弧形。
發明內容
本發明的目的在于提供一種污水資源化的低溫常壓蒸發濃縮裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種污水資源化的低溫常壓蒸發濃縮裝置，包括箱體，所述箱體底部固定安裝有支撐腿，所述箱體頂面開設有進水口，所述箱體側壁開設有排氣口，所述箱體底部開設有出渣口，以及設置在箱體內部的加工組件，所述加工組件包括設置在箱體內部的所述受熱組件，所述受熱組件側方設置有蒸發組件，所述受熱組件外部設置有清理組件。
優選的，所述受熱組件包括固定安裝在箱體外壁的支撐架，所述支撐架遠離箱體外壁的一端固定安裝有電機，所述電機輸出端固定安裝有往復絲桿，所述往復絲桿外壁固定安裝有限位環，所述往復絲桿外壁套設有套塊，所述套塊內部轉動連接有轉桿，所述轉桿外壁固定安裝有轉動板，所述轉桿外壁套設有齒輪，所述齒輪嚙合有齒條，所述箱體內壁開設有滑槽，所述箱體內部底面固定安裝有加熱棒。
優選的，所述蒸發組件包括固定安裝在往復絲桿外壁的擊打板，所述箱體內壁固定安裝有隔板，所述隔板外壁開設有通氣口，所述隔板外壁固定安裝有鉸接塊，所述鉸接塊鉸接連接有過濾板，所述所述的板底部固定安裝有彈簧，所述彈簧遠離過濾板的一端固定安裝有固定塊，所述箱體內部滑動設置有吸附板，所述吸附板外壁固定安裝有拉手。
優選的，所述清理組件包括固定安裝在套塊底部的連連，所述連板遠離套塊的一端固定安裝有底刮板，所述底刮板外壁固定安裝有側刮板，所述側刮板側壁固定安裝有穩定板。
優選的，所述套塊內部與往復絲桿外壁螺紋套設，所述套塊與轉桿外壁轉動連接，所述轉桿外壁與齒輪內壁固定套設，用于往復絲桿轉動時，在轉桿與滑槽滑動的限制下，使得套塊可以進行往復移動，齒輪與齒條嚙合，在齒條的限制下，使得移動的齒輪進行轉動。
優選的，所述加熱棒的數量有三根，以箱體底面等距分布，用于對箱體內部的污水進行加熱處理。
優選的，所述彈簧的數量有兩個，以過濾板中心線對稱分布，用于對過濾板底部被擊打板擊打時，在彈簧彈性的作用下，使過濾板產生偏振的效果。
優選的，所述底刮板外壁與加熱棒外壁滑動設置，所述底刮板外壁等距開設有弧形，用于底刮板與加熱棒外壁滑動接觸，對箱體內壁進行清理的同時，也對加熱棒外壁進行清理，使得加熱棒加熱效果不會減退，也延長加熱棒的使用壽命。
與現有技術相比，本發明的有益效果是：1.該污水資源化的低溫常壓蒸發濃縮裝置，由受熱組件構成其一部件，當需要對污水資源化的低溫常壓蒸發濃縮處理時，將污水從進水口加入箱體內部，此時啟動加熱棒，對箱體內部的污水進行加熱處理，啟動電機，其輸出端固定安裝的往復絲桿開始轉動，由于套塊內部套設的轉桿與箱體內壁開設的滑槽滑動設置，在其限位下，轉動的往復絲桿帶動套塊進行移動，當套塊進行移動時，帶動轉桿外壁套設的齒輪進行移動，由于齒輪與齒條嚙合，當齒輪移動時，使得齒輪開始轉動，齒輪帶動其內部套設的轉桿轉動，使得轉桿外壁固定安裝的轉動板也隨之轉動，由于轉動板外壁呈弧形設置，可以對箱體內部的污水進行翻動，使得污水整體受熱均勻，轉動板轉動時，也可以進行移動，使得轉動板對箱體內部的污水進行撥動，使得箱體內部的污水受熱效果更加均勻，當污水加熱至所需溫度時，會產生蒸氣，可以通過轉動的轉動板將蒸氣進行吹動，使得蒸氣吹至通氣口處，進行冷凝工作，當污水處理后，產生的殘渣可以通過箱體底部開設的出渣口進行排出箱體內部，以此使得下一次污水資源化的低溫常壓蒸發濃縮正常進行。
2.該污水資源化的低溫常壓蒸發濃縮裝置，由蒸發組件構成其一部件，當轉動板將污水加熱的蒸氣吹向通氣口處時，氣體進行隔板遠離電機的一側的冷凝室內部，蒸氣通過過濾板進行冷凝過濾，蒸氣通過過濾板將其內部的雜質進行吸附，吸附后的蒸氣通過排氣口排出，當過濾板使用久了會堵塞，需要對其進行防堵處理，當往復絲桿轉動時，其外壁固定安裝的擊打板開始轉動，對過濾板底部進行擊打，由于過濾板與隔板外壁鉸接連接，且在彈簧彈性的作用下，使得過濾板偏振，將其內部堵塞的雜質進行震動，震落的雜質落在吸附板表面，通過吸附板進行吸附，避免雜質通過排氣口飛出箱體內部，當吸附板吸附較多雜質時，拉動拉手，將吸附板從箱體內部取出，對吸附板進行清理，該結構可以對雜質更快速的進行清理。
3.該污水資源化的低溫常壓蒸發濃縮裝置，由清理組件構成其一部件，當進行污水處理工作時，需要對箱體內壁進行清理，防止雜質附著在箱體內壁，當往復絲桿轉動時，帶動套塊進行移動，套塊外壁的固定安裝的連板也隨之移動，連板外壁固定安裝的底刮板也隨之進行移動，底刮板對箱體底部進行清理，由于底刮板外壁呈弧形設置，可以將加熱棒外壁附著的雜質也進行清理，提高加熱效果，底刮板移動時，帶動其外壁固定安裝的側刮板進行移動，對箱體側壁進行清理，當側刮板移動時，穩定板也隨之移動，由于穩定板內部與轉桿外壁轉動連接，在轉桿轉動時，可以通過穩定板進行支撐，使得轉桿轉動的更加穩定，當底刮板與側刮板與箱體內壁貼合滑動時，可以對套塊移動進行限位，使得往復絲桿轉動時，帶動套塊移動的更加穩定，以此使污水處理更佳。
（發明人：馮炳南;梁錦兵）
