公布日：2023.12.01

申請日：2023.08.21

分類號：C02F3/30(2023.01)I;C02F1/00(2023.01)N;C02F103/06(2006.01)N;C02F101/16(2006.01)N;C02F101/30(2006.01)N;C02F101/10(2006.01)N

摘要

一種聯合處理垃圾滲濾液和生活污水的方法和裝置，屬于污水處理技術領域，主要由生活污水處理系統，垃圾滲濾液處理系統，聯合處理系統和污泥處理系統組成。生活污水經生活污水處理系統處理后完成對有機物和磷酸鹽去除并保留氨氮；垃圾滲濾液經垃圾滲濾液處理系統處理后，完成對有機物、磷酸鹽的去除并將氨氮轉化為亞硝態氮。而后生活污水處理系統和垃圾滲濾液處理系統出水混合進入聯合處理系統，首先經過厭氧氨氧化單元對氮進行去除，而后厭氧氨氧化單元出水經過AO-MBR強化脫氮單元，利用污泥處理系統產生的水解液作為碳源進行反硝化，進一步強化對氮和有機物去除。本發明運行成本低，污泥產量少，出水水質好。

權利要求書

1.一種聯合處理垃圾滲濾液和生活污水的裝置，其特征在于：包括相互連通的生活污水處理系統(1)、垃圾滲濾液處理系統(2)、聯合處理系統(3)和污泥處理系統(4)；生活污水處理系統(1)包括相互連通的生活污水儲存池(11)和AO生物除磷脫碳單元I(12)。AO生物除磷除碳單元I(12)設置進水泵I(121)、AO生物除磷除碳池I(122)、二沉池I(123)、攪拌器I(124)、風機I(125)、曝氣器I(126)、污泥回流泵I(127)、剩余污泥泵I(128)；垃圾滲濾液處理系統(2)包括相互連通的垃圾滲濾液儲存池(21)、UASB處理單元(22)、中間池I(23)、AO生物除磷除碳單元II(24)、中間池II(25)、短程硝化單元(26)；UASB處理單元(22)設置進水泵II(221)、UASB池(222)、剩余污泥泵II(223)；AO生物除磷除碳單元II(24)設置進水泵III(241)、AO生物除磷除碳池II(242)、二沉池II(243)、攪拌器II(244)、風機II(245)、曝氣器II(246)、污泥回流泵II(247)、剩余污泥泵III(248)；短程硝化單元(26)設置進水泵IV(261)、短程硝化池(262)、二沉池III(263)、風機III(264)、曝氣頭III(265)、污泥回流泵III(266)、剩余污泥泵IV(267)；聯合處理系統(3)包括相互連通的混合池(31)、厭氧氨氧化單元(32)、中間池III(33)和AO-MBR強化脫氮單元(34)及出水池(35)；厭氧氨氧化單元(32)設置進水泵V(321)、厭氧氨氧化池(322)和剩余污泥泵V(323)；中間池III(33)設置污水回流泵(331)；AO-MBR強化脫氮單元(34)設置進水泵VI(341)、AO-MBR強化脫氮池(342)、攪拌器III(343)、風機IV(344)、曝氣器IV(345)、MBR膜單元(346)、污泥回流泵IV(347)、產水泵(348)和剩余污泥泵VI(349)；污泥處理系統(4)設置污泥機械濃縮間(41)、污泥輸送泵(42)、污泥水解池(43)、污泥水解液投加泵(44)、NaOH投加系統(45)、上清液回流泵(46)；生活污水儲存池(11)通過進水泵I(121)和AO生物除磷脫碳池I(122)進水口連接，AO生物除磷脫碳池I(122)出水口與二沉池I(123)進水口連接，AO生物除磷脫碳池I(122)前部的厭氧段設置攪拌器I(124)，AO生物除磷脫碳池I(122)后部的好氧段設置曝氣器I(126)，曝氣器I(126)與風機I(125)連接，二沉池I(123)污泥出口端通過污泥回流泵I(127)與AO生物除磷脫碳池I(122)前部的厭氧段連接，同時二沉池I(123)污泥出口端通過剩余污泥泵I(128)與污泥處理系統(4)中的污泥機械濃縮間(41)連接，二沉池I(123)出水口與聯合處理系統(3)中的混合池(31)連接；垃圾滲濾液儲存池(21)通過進水泵II(221)與UASB池(222)連接，UASB池(222)出水口與中間池I(23)連接；中間池I(23)通過進水泵III(241)與AO生物除磷除碳池II(242)進水口連接，AO生物除磷脫碳池II(242)出水口與二沉池II(243)進水口連接，AO生物除磷脫碳池II(242)前部的厭氧段設置攪拌器II(244)，AO生物除磷脫碳池II(242)后部的好氧段設置曝氣器II(246)，曝氣器II(246)與風機II(245)連接，二沉池II(243)污泥出口端通過污泥回流泵II(247)與AO生物除磷脫碳池II(242)的厭氧段連接，二沉池II(243)出水口與中間池II(25)連接；中間池II(25)通過進水泵IV(261)與短程硝化池(262)進水口連接，短程硝化池(262)出水口與二沉池III(263)進水口連接，短程硝化池(262)中設置曝氣器III(265)，曝氣器III(265)與風機III(264)連接，二沉池III(263)污泥出口端通過污泥回流泵III(266)與短程硝化池(262)連接，二沉池III(263)出水口與聯合處理系統(3)中的混合池(31)連接；UASB池(222)污泥出口端、二沉池II(243)污泥出口端、二沉池III(263)污泥出口端分別對應通過剩余污泥泵II(223)、剩余污泥泵III(248)、剩余污泥泵IV(267)與污泥處理系統(4)中的污泥機械濃縮間(41)連接；混合池(31)通過進水泵V(321)與厭氧氨氧化池(322)進水口連接，厭氧氨氧化池(322)出水口與中間池III(33)連接，中間池III(33)通過污水回流泵(331)與中間池II(25)連接；中間池III(33)通過進水泵VI(341)與AO-MBR強化脫氮池(342)進水口連接，AO-MBR強化脫氮池(342)前部的缺氧段設置攪拌器III(343)，AO-MBR強化脫氮池(342)后部的好氧段設置曝氣器IV(345)，曝氣器IV(345)與風機IV(344)連接，AO-MBR強化脫氮池(342)后部好氧段內設置MBR膜單元(346)，MBR膜單元(346)通過產水泵(348)與出水池(35)連接；AO-MBR強化脫氮池(342)中的好氧段通過污泥回流泵IV(347)與AO-MBR強化脫氮池(342)中的缺氧段連接；厭氧氨氧化池(322)污泥出口端、AO-MBR強化脫氮池(342)污泥出口端分別對應通過剩余污泥泵V(323)、剩余污泥泵VI(349)與污泥處理系統(4)中的污泥機械濃縮間(41)連接；污泥機械濃縮間(41)分別通過剩余污泥泵I(128)、剩余污泥泵II(223)、剩余污泥泵III(248)、剩余污泥泵IV(267)、剩余污泥泵V(323)、剩余污泥泵VI(349)與二沉池I(123)、UASB池(222)、二沉池II(243)、二沉池III(263)、厭氧氨氧化池(322)、AO-MBR強化脫氮池(342)污泥出口端連接；污泥機械濃縮間(41)通過污泥輸送泵(42)與污泥水解池(43)連接，污泥水解池(43)通過污泥水解液投加泵(44)與AO-MBR強化脫氮池(342)缺氧段連接，NaOH投加系統(45)與污泥水解池(43)連接，污泥機械濃縮間(41)通過上清液回流泵(46)將污泥濃縮間上清液回流至中間池III(33)。

2.采用權利要求1所述的裝置實現聯合處理垃圾滲濾液和生活污水的方法，其特征在于，包含以下過程：(1)生活污水處理系統啟動與運行：?jiǎn)��?dòng)期間，接種市政污水處理廠活性污泥于AO生物除磷除碳池I(122)中，活性污泥濃度為3000-4000mg/L，悶曝2-3d后開始進入生活污水，污泥負荷按照0.2-0.3kgBOD5/(kgMLSS.d)運行，溶解氧控制在2-3mg/L，污泥回流比100％，泥齡5-7d，當前污泥負荷下COD去除率達到60％以上，TP去除率達到50％以上，且氨氮氧化率小于5％并穩定運行7d以上，系統啟動成功；運行期間，生活污水由生活污水儲存池經進水泵I(121)進入AO生物除磷除碳池I(122)厭氧段，在攪拌器I的作用下和二沉池I(123)回流的活性污泥混合，活性污泥中聚磷菌吸收有機物完成釋磷，而后污泥混合液進入好氧段完成吸磷反應并去除有機物，同時通過控制污泥負荷0.2-0.3kgBOD5/(kgMLSS.d)，泥齡5-7d，抑制硝化細菌的生長，氨氮的氧化率控制在5％以內；經好氧段處理的混合液進入二沉池I(123)沉淀2-3h后，含氨氮上清液進入混合池(31)；二沉池I(123)污泥回流比控制在50-100％，剩余污泥泵I(128)將剩余污泥排放至污泥機械濃縮間(41)；(2)垃圾滲濾液處理系統啟動和運行：1)UASB處理單元啟動：接種顆粒污泥于UASB池(222)，接種量為10-15kgVSS/m3，通過逐漸增加垃圾滲濾液流量，容積負荷按照3kgCOD/m3.d、5kgCOD/m3.d、8kgCOD/m3.d逐步提升，當前容積負荷下COD去除率達到60％以上時，提升至下一個容積負荷直至8kgCOD/m3.d，UASB處理單元啟動成功；2)AO生物除磷除碳單元II啟動：接種市政污水處理廠活性污泥于AO生物除磷除碳池II(242)中，活性污泥濃度為3000-4000mg/L，添加UASB單元的出水后悶曝2-3d，之后開始連續進水，通過逐步提升水量，污泥負荷按照0.2kgBOD5/(kgMLSS.d)、0.4kgBOD5/(kgMLSS.d)、0.6kgBOD5/(kgMLSS.d)3個梯度逐步提升，溶解氧控制在2-3mg/L，污泥回流比100％，泥齡4-5d，當前污泥負荷下COD去除率達到60％以上、TP去除率達到50％以上并穩定運行7d以上時，提升至下一個污泥負荷梯度，直至污泥負荷達到0.6kgBOD5/(kgMLSS.d)，該0.6kgBOD5/(kgMLSS.d)污泥負荷下COD去除率達到60％以上、TP去除率達到50％以上、且氨氮氧化率小于5％并穩定運行7d以上時，系統啟動成功；3)短程硝化單元啟動：接種市政污水處理廠活性污泥于短程硝化池(262)中，活性污泥濃度為3000-4000mg/L，悶曝2-3d后開始添加AO生物除磷除碳單元II出水，通過控制進水量控制總氮負荷在0.04-0.05kgTN/(kgMLSS.d)，溶解氧1.5-3mg/L，污泥回流比300-400％，泥齡10-15d，當氨氮去除率達到80％、亞硝酸鹽積累率達到85％、并穩定運行7d以上時系統啟動成功；當UASB處理單元、AO生物除磷除碳單元II和短程硝化單元均啟動成功后，將三個單元串聯運行，垃圾滲濾液由垃圾滲濾液儲存池(21)經進水泵II(221)進入UASB池(222)，通過控制進水量使UASB容積負荷為6-8kgCOD/m3.d，在UASB中完成對垃圾滲濾液中易降解有機物的去除后，出水進入中間池I(23)，中間池I(23)中的水經進水泵III(241)進入AO生物除磷除碳池II(242)厭氧段，在攪拌器II的作用下和二沉池II(243)回流的活性污泥混合，活性污泥吸收有機物完成釋磷，而后污泥混合液進入好氧段完成吸磷反應并去除有機物，運行過程中通過控制污泥負荷0.5-0.6kgBOD5/(kgMLSS.d)、泥齡4-5d，抑制硝化細菌的生長，氨氮的氧化率控制在5％以內，而后好氧段混合液進入二沉池II(243)沉淀2-3h后，含氨氮上清液進入中間池II(25)，二沉池II(243)污泥回流比控制在50-100％；通過污水回流泵(331)，將厭氧氨氧化池出水即中間池III(33)中的水和垃圾滲濾液處理系統中AO生物除磷除碳池II出水在中間池II(25)中混合，混合體積比為3-4：1，將中間池II(25)中氨氮濃度控制在300-400mg/L，中間池II中污水由進水泵IV(261)進入短程硝化池(262)，短程硝化池(262)總氮負荷控制在0.04-0.05kgTN/(kgMLSS.d)，溶解氧1.5-3mg/L，污泥回流比100-200％，泥齡10-15d，混合液中氨氮在短程硝化池(262)轉化為亞硝態氮后，進入二沉池III(263)沉淀2-3h后，上清液進入混合池(31)；UASB池(222)、二沉池II(243)、二沉池III(263)剩余污泥分別通過剩余污泥泵II、剩余污泥泵III、剩余污泥泵IV進入污泥機械濃縮間(41)；(3)聯合處理系統的啟動和運行：1)厭氧氨氧化單元啟動：接種厭氧氨氧化菌相對豐度大于10％填料，填料填充比20-30％；首先采用自來水配置的含氮廢水進行啟動，廢水中氨氮濃度60mg/L，亞硝態氮80mg/L，水力停留時間12-15h，當TN去除率達到80％以上并維持7d以上后進入下一階段；下一階段為：將配置含氮廢水和混合池(31)中的水依次按體積比為2:1、1:1、1:2、0:1比例混合配置進水對厭氧氨氧化單元進行啟動，系統水力停留時間12h，當TN去除率達到70％以上并穩定運行7d后逐步提升混合池中的水在進水中的比例，直至進水全部為混合池中的水，系統啟動成功；2)AO-MBR強化脫氮單元啟動：接種市政污水處理廠活性污泥于AO-MBR強化脫氮池(342)中，活性污泥濃度為5000-6000mg/L，添加厭氧氨氧化單元出水悶曝2-3d后，開始連續進水，按照0.01kgTN/(kgMLSS.d)、0.02kgTN/(kgMLSS.d)、0.03kgTN/(kgMLSS.d)、0.04kgTN/(kgMLSS.d)4個污泥負荷梯度逐步提升，溶解氧控制在2-3mg/L，內回流比50-100％，當前污泥負荷下氨氮去除率達到80％以上并穩定運行7d以上時，提升至下一個污泥負荷梯度，直至污泥負荷達到0.04kgTN/kg(MLSS.d)，單元啟動成功；厭氧氨氧化單元啟動和AO-MBR強化脫氮單元啟動成功后，將2個單元串聯運行，混合池(31)中的水經進水泵V(321)進入?yún)捬醢毖趸��?/span>(322)，調節進水流量使厭氧氨氧化池容積負荷為0.2-0.3kgTN/(m3.d)，厭氧氨氧化細菌利用混合池(31)水中的氨氮和亞硝態氮進行厭氧氨氧化反應脫氮，出水進入中間池III(33)；同時，污泥機械濃縮間(41)上清液也回流至中間池III(33)；由于厭氧氨氧化作用反應不充分，或氨氮和亞硝態氮比例不協調，中間池III(33)污水中可能存在氨氮、硝態氮和亞硝態氮；中間池III中的污水一部分經污水回流泵(331)進入中間池II(25)稀釋AO生物除磷除碳單元II出水中氨氮的濃度至300-400mg/L，中間池III另一部分經進水泵VI(341)進入AO-MBR強化脫氮池缺氧段；在攪拌器III的作用下活性污泥利用中間水池III(33)和內回流混合液即污泥回流泵(347)回流的污泥中硝態氮和亞硝態氮，及經污泥水解液投加泵(44)投加的污泥水解液中的碳源進行反硝化脫氮，而后混合液進入好氧段進一步去除氨氮和有機物，最終由MBR膜單元過濾后進入出水池排放；運行期間，AO-MBR強化脫氮池(342)活性污泥濃度為5000-6000mg/L，污泥氮負荷控制在0.03-0.04kgTN/(kgMLSS.d)，缺氧段HRT2-3h，好氧段HRT4-6h，污泥泥齡20-25d，溶解氧控制在2-3mg/L，污泥回流比100-150％，MBR膜通量為40-50L/m2.h；厭氧氨氧化池(322)和AO-MBR強化脫氮池(342)剩余污泥分別通過剩余污泥泵V(323)、剩余污泥泵VI(349)排放至污泥機械濃縮間；(4)污泥處理系統啟動和運行：污泥水解池啟動：將整個系統剩余污泥經污泥機械濃縮間(41)濃縮后由污泥輸送泵(42)注入污泥水解池(43)中直至注滿，污泥水解池(43)濃縮污泥的濃度為10000-15000mg/L，由NaOH投加系統向污泥水解池投加NaOH控制發酵pH值在10±0.5，污泥密閉發酵6-8d，然后每天排放污泥水解池1/8～1/6體積的發酵污泥，同時進入相同體積的濃縮污泥，NaOH投加系統控制污泥水解池pH值在10±0.5，當污泥的產酸量達到200-300mg(COD)/g(VSS)并穩定10d后，系統啟動成功；啟動成功后，生活污水處理系統、垃圾滲濾液處理系統和聯合處理系統排放的剩余污泥進入污泥機械濃縮間濃縮，機械濃縮間(41)上清液由上清液回流泵(46)回流至中間水池III(33)，污泥水解液投加泵每天從污泥水解池(43)中連續抽取水解污泥送入AO-MBR強化脫氮池(342)缺氧段，每天抽取的體積為污泥水解池體積的1/8～1/6，而后將同樣體積的濃縮剩余污泥由污泥輸送泵(42)一次送入污泥水解池(43)，污泥停留時間為6-8d，同時由NaOH投加系統向污泥發酵罐投加NaOH控制整個發酵過程pH值在10±0.5。

3.按照權利要求2所述的方法，其特征在于，所述生活污水處理系統運行、垃圾滲濾液處理系統運行、聯合處理系統的運行、污泥處理系統的運行，是存在同時進行運行的即存在：上述四個系統任何一個系統的運行過程中對應的物料都是其他三個系統運行中的物料。

發明內容

為了解決現有技術中存在的問題，本發明提供一種聯合處理垃圾滲濾液和生活污水的方法和裝置，能夠高效低耗地對生活污水和垃圾滲濾液進行處理。

本發明的技術方案是：

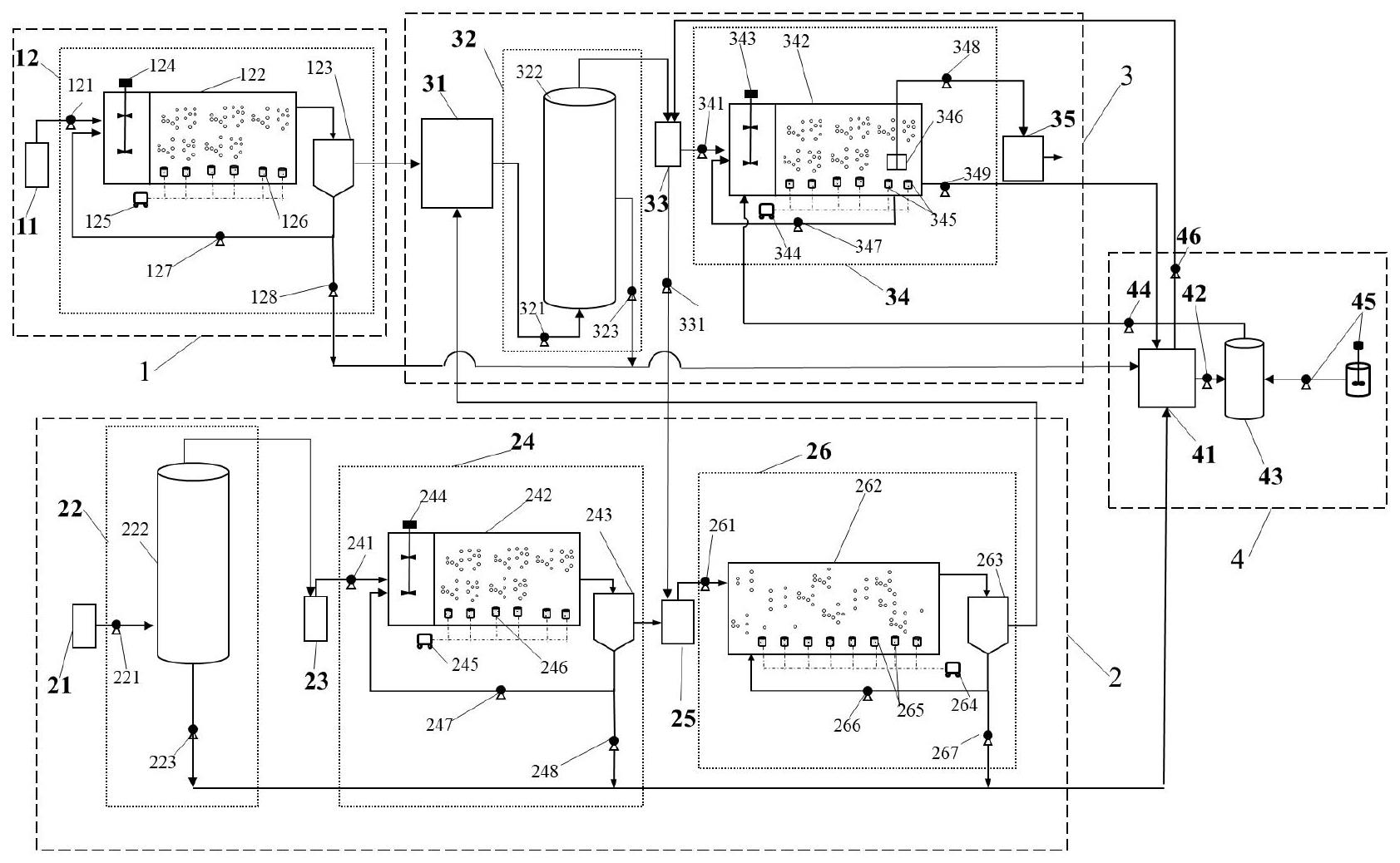

一種聯合處理垃圾滲濾液和生活污水的裝置，其裝置特征在于：包括相互連通的生活污水處理系統(1)、垃圾滲濾液處理系統(2)、聯合處理系統(3)和污泥處理系統(4)。

生活污水處理系統(1)包括相互連通的生活污水儲存池(11)和AO生物除磷脫碳單元I(12)。AO生物除磷除碳單元I(12)設置進水泵I(121)、AO生物除磷除碳池I(122)、二沉池I(123)、攪拌器I(124)、風機I(125)、曝氣器I(126)、污泥回流泵I(127)、剩余污泥泵I(128)。

垃圾滲濾液處理系統(2)包括相互連通的垃圾滲濾液儲存池(21)、UASB處理單元(22)、中間池I(23)、AO生物除磷除碳單元II(24)、中間池II(25)、短程硝化單元(26)；UASB處理單元(22)設置進水泵II(221)、UASB池(222)、剩余污泥泵II(223)；AO生物除磷除碳單元II(24)設置進水泵III(241)、AO生物除磷除碳池II(242)、二沉池II(243)、攪拌器II(244)、風機II(245)、曝氣器II(246)、污泥回流泵II(247)、剩余污泥泵III(248)；短程硝化單元(26)設置進水泵IV(261)、短程硝化池(262)、二沉池III(263)、風機III(264)、曝氣頭III(265)、污泥回流泵III(266)、剩余污泥泵IV(267)；

聯合處理系統(3)包括相互連通的混合池(31)、厭氧氨氧化單元(32)、中間池III(33)和AO-MBR強化脫氮單元(34)及出水池(35)；厭氧氨氧化單元(32)設置進水泵V(321)、厭氧氨氧化池(322)和剩余污泥泵V(323)；中間池III(33)設置污水回流泵(331)；AO-MBR強化脫氮單元(34)設置進水泵VI(341)、AO-MBR強化脫氮池(342)、攪拌器III(343)、風機IV(344)、曝氣器IV(345)、MBR膜單元(346)、污泥回流泵IV(347)、產水泵(348)和剩余污泥泵VI(349)；

污泥處理系統(4)設置污泥機械濃縮間(41)、污泥輸送泵(42)、污泥水解池(43)、污泥水解液投加泵(44)、NaOH投加系統(45)、上清液回流泵(46)；

生活污水儲存池(11)通過進水泵I(121)和AO生物除磷脫碳池I(122)進水口連接，AO生物除磷脫碳池I(122)出水口與二沉池I(123)進水口連接，AO生物除磷脫碳池I(122)前部的厭氧段設置攪拌器I(124)，AO生物除磷脫碳池I(122)后部的好氧段設置曝氣器I(126)，曝氣器I(126)與風機I(125)連接，二沉池I(123)污泥出口端通過污泥回流泵I(127)與AO生物除磷脫碳池I(122)前部的厭氧段連接，同時二沉池I(123)污泥出口端通過剩余污泥泵I(128)與污泥處理系統(4)中的污泥機械濃縮間(41)連接，二沉池I(123)出水口與聯合處理系統(3)中的混合池(31)連接；

垃圾滲濾液儲存池(21)通過進水泵II(221)與UASB池(222)連接，UASB池(222)出水口與中間池I(23)連接；中間池I(23)通過進水泵III(241)與AO生物除磷除碳池II(242)進水口連接，AO生物除磷脫碳池II(242)出水口與二沉池II(243)進水口連接，AO生物除磷脫碳池II(242)前部的厭氧段設置攪拌器II(244)，AO生物除磷脫碳池II(242)后部的好氧段設置曝氣器II(246)，曝氣器II(246)與風機II(245)連接，二沉池II(243)污泥出口端通過污泥回流泵II(247)與AO生物除磷脫碳池II(242)的厭氧段連接，二沉池II(243)出水口與中間池II(25)連接；中間池II(25)通過進水泵IV(261)與短程硝化池(262)進水口連接，短程硝化池(262)出水口與二沉池III(263)進水口連接，短程硝化池(262)中設置曝氣器III(265)，曝氣器III(265)與風機III(264)連接，二沉池III(263)污泥出口端通過污泥回流泵III(266)與短程硝化池(262)連接，二沉池III(263)出水口與聯合處理系統(3)中的混合池(31)連接；UASB池(222)污泥出口端、二沉池II(243)污泥出口端、二沉池III(263)污泥出口端分別對應通過剩余污泥泵II(223)、剩余污泥泵III(248)、剩余污泥泵IV(267)與污泥處理系統(4)中的污泥機械濃縮間(41)連接；

混合池(31)通過進水泵V(321)與厭氧氨氧化池(322)進水口連接，厭氧氨氧化池(322)出水口與中間池III(33)連接，中間池III(33)通過污水回流泵(331)與中間池II(25)連接；中間池III(33)通過進水泵VI(341)與AO-MBR強化脫氮池(342)進水口連接，AO-MBR強化脫氮池(342)前部的缺氧段設置攪拌器III(343)，AO-MBR強化脫氮池(342)后部的好氧段設置曝氣器IV(345)，曝氣器IV(345)與風機IV(344)連接，AO-MBR強化脫氮池(342)后部好氧段內設置MBR膜單元(346)，MBR膜單元(346)通過產水泵(348)與出水池(35)連接；AO-MBR強化脫氮池(342)中的好氧段通過污泥回流泵IV(347)與AO-MBR強化脫氮池(342)中的缺氧段連接；厭氧氨氧化池(322)污泥出口端、AO-MBR強化脫氮池(342)污泥出口端分別對應通過剩余污泥泵V(323)、剩余污泥泵VI(349)與污泥處理系統(4)中的污泥機械濃縮間(41)連接；

污泥機械濃縮間(41)分別通過剩余污泥泵I(128)、剩余污泥泵II(223)、剩余污泥泵III(248)、剩余污泥泵IV(267)、剩余污泥泵V(323)、剩余污泥泵VI(349)與二沉池I(123)、UASB池(222)、二沉池II(243)、二沉池III(263)、厭氧氨氧化池(322)、AO-MBR強化脫氮池(342)污泥出口端連接；污泥機械濃縮間(41)通過污泥輸送泵(42)與污泥水解池(43)連接，污泥水解池(43)通過污泥水解液投加泵(44)與AO-MBR強化脫氮池(342)缺氧段連接，NaOH投加系統(45)與污泥水解池(43)連接，污泥機械濃縮間(41)通過上清液回流泵(46)將污泥濃縮間上清液回流至中間池III(33)；

采用上述裝置實現聯合處理垃圾滲濾液和生活污水的方法，包含以下過程：

(1)生活污水處理系統啟動與運行：?jiǎn)��?dòng)期間，接種市政污水處理廠活性污泥于AO生物除磷除碳池I(122)中，活性污泥濃度為3000-4000mg/L，悶曝2-3d后開始進入生活污水，污泥負荷按照0.2-0.3kgBOD5/(kgMLSS.d)運行，溶解氧控制在2-3mg/L，污泥回流比100％，泥齡5-7d，當前污泥負荷下COD去除率達到60％以上，TP去除率達到50％以上，且氨氮氧化率小于5％并穩定運行7d以上，系統啟動成功；運行期間，生活污水由生活污水儲存池經進水泵I(121)進入AO生物除磷除碳池I(122)厭氧段，在攪拌器I的作用下和二沉池I(123)回流的活性污泥混合，活性污泥中聚磷菌吸收有機物完成釋磷，而后污泥混合液進入好氧段完成吸磷反應并去除有機物，同時通過控制污泥負荷0.2-0.3kgBOD5/(kgMLSS.d)，泥齡5-7d，抑制硝化細菌的生長，氨氮的氧化率控制在5％以內；經好氧段處理的混合液進入二沉池I(123)沉淀2-3h后，含氨氮上清液進入混合池(31)；二沉池I(123)污泥回流比控制在50-100％，剩余污泥泵I(128)將剩余污泥排放至污泥機械濃縮間(41)；

(2)垃圾滲濾液處理系統啟動和運行：1)UASB處理單元啟動：接種顆粒污泥于UASB池(222)，接種量為10-15kgVSS/m3，通過逐漸增加垃圾滲濾液流量，容積負荷按照3kgCOD/m3.d、5kgCOD/m3.d、8kgCOD/m3.d逐步提升，當前容積負荷下COD去除率達到60％以上時，提升至下一個容積負荷直至8kgCOD/m3.d，UASB處理單元啟動成功；2)AO生物除磷除碳單元II啟動：接種市政污水處理廠活性污泥于AO生物除磷除碳池II(242)中，活性污泥濃度為3000-4000mg/L，添加UASB單元的出水后悶曝2-3d，之后開始連續進水，通過逐步提升水量，污泥負荷按照0.2kgBOD5/(kgMLSS.d)、0.4kgBOD5/(kgMLSS.d)、0.6kgBOD5/(kgMLSS.d)3個梯度逐步提升，溶解氧控制在2-3mg/L，污泥回流比100％，泥齡4-5d，當前污泥負荷下COD去除率達到60％以上、TP去除率達到50％以上并穩定運行7d以上時，提升至下一個污泥負荷梯度，直至污泥負荷達到0.6kgBOD5/(kgMLSS.d)，該0.6kgBOD5/(kgMLSS.d)污泥負荷下COD去除率達到60％以上、TP去除率達到50％以上、且氨氮氧化率小于5％并穩定運行7d以上時，系統啟動成功；3)短程硝化單元啟動：接種市政污水處理廠活性污泥于短程硝化池(262)中，活性污泥濃度為3000-4000mg/L，悶曝2-3d后開始添加AO生物除磷除碳單元II出水，通過控制進水量控制總氮負荷在0.04-0.05kgTN/(kgMLSS.d)，溶解氧1.5-3mg/L，污泥回流比300-400％，泥齡10-15d，當氨氮去除率達到80％、亞硝酸鹽積累率達到85％、并穩定運行7d以上時系統啟動成功；當UASB處理單元、AO生物除磷除碳單元II和短程硝化單元均啟動成功后，將三個單元串聯運行，垃圾滲濾液由垃圾滲濾液儲存池(21)經進水泵II(221)進入UASB池(222)，通過控制進水量使UASB容積負荷為6-8kgCOD/m3.d，在UASB中完成對垃圾滲濾液中易降解有機物的去除后，出水進入中間池I(23)，中間池I(23)中的水經進水泵III(241)進入AO生物除磷除碳池II(242)厭氧段，在攪拌器II的作用下和二沉池II(243)回流的活性污泥混合，活性污泥吸收有機物完成釋磷，而后污泥混合液進入好氧段完成吸磷反應并去除有機物，運行過程中通過控制污泥負荷0.5-0.6kgBOD5/(kgMLSS.d)、泥齡4-5d，抑制硝化細菌的生長，氨氮的氧化率控制在5％以內，而后好氧段混合液進入二沉池II(243)沉淀2-3h后，含氨氮上清液進入中間池II(25)，二沉池II(243)污泥回流比控制在50-100％；通過污水回流泵(331)，將厭氧氨氧化池出水即中間池III(33)中的水和垃圾滲濾液處理系統中AO生物除磷除碳池II出水在中間池II(25)中混合，混合體積比為3-4：1，將中間池II(25)中氨氮濃度控制在300-400mg/L，中間池II中污水由進水泵IV(261)進入短程硝化池(262)，短程硝化池(262)總氮負荷控制在0.04-0.05kgTN/(kgMLSS.d)，溶解氧1.5-3mg/L，污泥回流比100-200％，泥齡10-15d，混合液中氨氮在短程硝化池(262)轉化為亞硝態氮后，進入二沉池III(263)沉淀2-3h后，上清液進入混合池(31)；UASB池(222)、二沉池II(243)、二沉池III(263)剩余污泥分別通過剩余污泥泵II、剩余污泥泵III、剩余污泥泵IV進入污泥機械濃縮間(41)；

(3)聯合處理系統的啟動和運行：1)厭氧氨氧化單元啟動：接種厭氧氨氧化菌相對豐度大于10％填料，填料填充比20-30％；首先采用自來水配置的含氮廢水進行啟動，廢水中氨氮濃度60mg/L，亞硝態氮80mg/L，水力停留時間12-15h，當TN去除率達到80％以上并維持7d以上后進入下一階段；下一階段為：將配置含氮廢水和混合池(31)中的水依次按體積比為2:1、1:1、1:2、0:1比例混合配置進水對厭氧氨氧化單元進行啟動，系統水力停留時間12h，當TN去除率達到70％以上并穩定運行7d后逐步提升混合池中的水在進水中的比例，直至進水全部為混合池中的水，系統啟動成功；2)AO-MBR強化脫氮單元啟動：接種市政污水處理廠活性污泥于AO-MBR強化脫氮池(342)中，活性污泥濃度為5000-6000mg/L，添加厭氧氨氧化單元出水悶曝2-3d后，開始連續進水，按照0.01kgTN/(kgMLSS.d)、0.02kgTN/(kgMLSS.d)、0.03kgTN/(kgMLSS.d)、0.04kgTN/(kgMLSS.d)4個污泥負荷梯度逐步提升，溶解氧控制在2-3mg/L，內回流比50-100％，當前污泥負荷下氨氮去除率達到80％以上并穩定運行7d以上時，提升至下一個污泥負荷梯度，直至污泥負荷達到0.04kgTN/kg(MLSS.d)，單元啟動成功；厭氧氨氧化單元啟動和AO-MBR強化脫氮單元啟動成功后，將2個單元串聯運行，混合池(31)中的水經進水泵V(321)進入?yún)捬醢毖趸��?/span>(322)，調節進水流量使厭氧氨氧化池容積負荷為0.2-0.3kgTN/(m3.d)，厭氧氨氧化細菌利用混合池(31)水中的氨氮和亞硝態氮進行厭氧氨氧化反應脫氮，出水進入中間池III(33)；同時，污泥機械濃縮間(41)上清液也回流至中間池III(33)；由于厭氧氨氧化作用反應不充分，或氨氮和亞硝態氮比例不協調，中間池III(33)污水中可能存在氨氮、硝態氮和亞硝態氮；中間池III中的污水一部分經污水回流泵(331)進入中間池II(25)稀釋AO生物除磷除碳單元II出水中氨氮的濃度至300-400mg/L，中間池III另一部分經進水泵VI(341)進入AO-MBR強化脫氮池缺氧段；在攪拌器III的作用下活性污泥利用中間水池III(33)和內回流混合液即污泥回流泵(347)回流的污泥中硝態氮和亞硝態氮，及經污泥水解液投加泵(44)投加的污泥水解液中的碳源進行反硝化脫氮，而后混合液進入好氧段進一步去除氨氮和有機物，最終由MBR膜單元過濾后進入出水池排放；運行期間，AO-MBR強化脫氮池(342)活性污泥濃度為5000-6000mg/L，污泥氮負荷控制在0.03-0.04kgTN/(kgMLSS.d)，缺氧段HRT2-3h，好氧段HRT4-6h，污泥泥齡20-25d，溶解氧控制在2-3mg/L，污泥回流比100-150％，MBR膜通量為40-50L/m2.h；厭氧氨氧化池(322)和AO-MBR強化脫氮池(342)剩余污泥分別通過剩余污泥泵V(323)、剩余污泥泵VI(349)排放至污泥機械濃縮間；

(4)污泥處理系統啟動和運行：污泥水解池啟動：將整個系統剩余污泥經污泥機械濃縮間(41)濃縮后由污泥輸送泵(42)注入污泥水解池(43)中直至注滿，污泥水解池(43)濃縮污泥的濃度為10000-15000mg/L，由NaOH投加系統向污泥水解池投加NaOH控制發酵pH值在10±0.5，污泥密閉發酵6-8d，然后每天排放污泥水解池1/8～1/6體積的發酵污泥，同時進入相同體積的濃縮污泥，NaOH投加系統控制污泥水解池pH值在10±0.5，當污泥的產酸量達到200-300mg(COD)/g(VSS)并穩定10d后，系統啟動成功；啟動成功后，生活污水處理系統、垃圾滲濾液處理系統和聯合處理系統排放的剩余污泥進入污泥機械濃縮間濃縮，機械濃縮間(41)上清液由上清液回流泵(46)回流至中間水池III(33)，污泥水解液投加泵每天從污泥水解池(43)中連續抽取水解污泥送入AO-MBR強化脫氮池(342)缺氧段，每天抽取的體積為污泥水解池體積的1/8～1/6，而后將同樣體積的濃縮剩余污泥由污泥輸送泵(42)一次送入污泥水解池(43)，污泥停留時間為6-8d，同時由NaOH投加系統向污泥發酵罐投加NaOH控制整個發酵過程pH值在10±0.5。

上述生活污水處理系統運行、垃圾滲濾液處理系統運行、聯合處理系統的運行、污泥處理系統的運行，是存在同時進行運行的即存在：上述四個系統任何一個系統的運行過程中對應的物料都是其他三個系統運行中的物料。

本發明將生活污水處理和垃圾滲濾液處理耦合在一個系統里，具有以下特點和優勢：

1.利用垃圾滲濾液氨氮濃度高，較易實現短程硝化的特點，為厭氧氨氧化提供亞硝態氮，解決了生活污水難以穩定實現短程硝化，生活污水厭氧氨氧化處理獲取亞硝態氮困難的問題。

2.利用生活污水營養元素均衡，污染物濃度低的特點降低了垃圾滲濾液生物毒性和解決了垃圾滲濾液處理營養元素失衡的問題。

3.聯合處理系統污泥產量低，同時對生活污水處理系統和垃圾滲濾液處理系統的剩余污泥進行發酵處理，因此整個工藝污泥產量較低。

4.利用污泥發酵產生的碳源強化系統的脫氮效果，降低了碳源投加的成本。

5.設置AO-MBR強化脫氮單元對厭氧氨氧化單元出水進一步處理，為出水達標提供了保障。

（發明人：蘇高強;李運良;王建華）
