申請日2013.08.23
公開(公告)日2014.03.05
IPC分類號B01D21/02; C02F3/12
摘要
本實用新型公開了一種生化處理污水固液分離組件，屬于污水處理裝置;旨在提供一種結構簡單，泥、水分離效果好，抗沖擊負荷能力強的污水處理裝置。它由固定排列在兩塊護板之間的若干整流分離片構成;各整流分離片(8)呈V字形結構。本實用新型不僅結構簡單、沉淀效率高、抗沖擊負荷能力強，而且污泥回流及時，減少了污泥膨脹的可能;是一種污水處理的固液分離裝置。
權利要求書

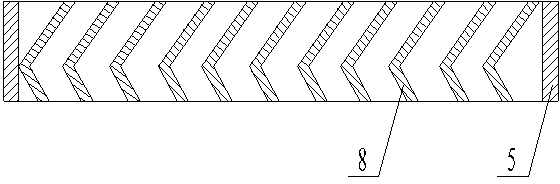

1.一種生化處理污水固液分離組件，由固定排列在兩塊護板之間的若干整流分離片構成;其特征在于：各整流分離片(8)呈V字形結構。
說明書
生化處理污水固液分離組件
技術領域
本實用新型涉及一種污水處理裝置，尤其涉及一種生化處理污水固液分離組件。
背景技術
生化處理污水固液分離組件是安裝在氧化溝主溝側壁上的沉降裝置，當污水自下而上通過該裝置時，能夠實現泥、水分離。目前，固液分離組件存在結構復雜，泥、水分離效果差，抗沖擊負荷能力弱等缺陷。
發明內容
針對現有技術中存在的上述缺陷，本實用新型旨在提供一種結構簡單，泥、水分離效果好，抗沖擊負荷能力強的生化處理污水固液分離組件。
為了實現上述目的，本實用新型采用以下技術方案：它由固定排列在兩塊護板之間的若干整流分離片;各整流分離片呈V字形結構，各整流分離片排列成梯形狀結構。
與現有技術比較，本實用新型由于采用了上述技術方案，在原有結構的基礎上將整流分離片改為了V字形結構，因此當污水自下而上從各整流分離片之間的間歇流過時，流速會逐漸減小，污泥發生絮凝并靠重力沉降而與水分離;絮凝的污泥形成懸浮層后可起到阻擋作用，從而將新進入分離器混合液中的污泥顆粒攔截下來，使泥水分離。本實用新型不僅結構簡單、沉淀效率高、抗沖擊負荷能力強，而且污泥回流及時，減少了污泥膨脹的可能。
