申請日2014.11.03

　　公開(公告)日2015.01.14

　　IPC分類號C02F9/04

　　摘要

　　本實用新型提供一種重金屬污酸廢水處理系統，包括依次連接的污酸調節池、第一石灰乳反應槽、第一廂式壓濾機、第一反應槽、第一高效濃密池、綜合廢水調節池、第二石灰乳反應槽、第二廂式壓濾機、第二反應槽、第三反應槽、第二高效濃密池、除垢防垢儀、第四反應槽、第五反應槽、斜板沉淀池、氣浮池、中間水池、泵、沸石過濾器、活性炭吸附器，活性炭吸附器分別連接有排放監察池和回用水池。本系統處理對重金屬污酸廢水的處理效果較好，由高效濃密機和廂式壓濾機對處理過程中產生的沉砂和污泥進行處理，防止污泥對環境產生二次污染，用處理獲得清水對活性炭吸附器和沸石吸附器進行沖洗，沖洗的污水被排放至綜合廢水調節池內進行再次處理。

　　權利要求書

　　1.重金屬污酸廢水處理系統，其特征在于，包括依次連接的污酸調 節池、第一石灰乳反應槽、第一廂式壓濾機、第一反應槽、第一高效濃 密池、綜合廢水調節池、第二石灰乳反應槽、第二廂式壓濾機、第二反 應槽、第三反應槽、第二高效濃密池、除垢防垢儀、第四反應槽、第五 反應槽、斜板沉淀池、氣浮池、中間水池、泵、沸石過濾器、活性炭吸 附器，所述活性炭吸附器分別連接有排放監察池和回用水池，所述排放 監察池連接電磁流量計，所述回用水池連接有變頻供水裝置，所述污酸 調節池和石灰乳反應槽之間設有自吸泵，所述第一高效濃密池通過第一 底流泵連接有第一廂式壓濾機，所述第一廂式壓濾機與所述第一高效濃 密池連接，所述第二高效濃密池通過第二底流泵連接有第二廂式壓濾機， 所述第二廂式壓濾機與所述第二高效濃密池連接，所述斜板沉淀池和氣 浮池連接有污泥濃縮池，所述污泥濃縮池連接有第三廂式壓濾機，所述 排放監察池通過反沖泵分別與活性炭吸附器和沸石過濾器連接，所述反 沖洗泵和沸石過濾器分別與綜合廢水調節池連接。

　　2.根據權利要求1所述的重金屬污酸廢水處理系統，其特征在于， 所述第一反應槽設有兩套，依次分別連接有石灰加藥裝置和堿加藥裝置， 所述第二反應槽連接有石灰加藥裝置，所述第三反應槽設有三套，依次 分別連接有酸加藥裝置、堿加藥裝置和聚丙烯酰胺加藥裝置，所述第四 反應槽設有兩套，依次分別連接有石灰加藥裝置和酸加藥裝置，所述第 五反應槽設有兩套，依次分別連接有聚丙烯酰胺加藥裝置和堿加藥裝置。

　　3.根據權利要求1所述的重金屬污酸廢水處理系統，其特征在于， 所述氣浮池連接有聚丙烯酰胺加藥裝置和聚合氯化鋁加藥裝置。

　　4.根據權利要求1所述的重金屬污酸廢水處理系統，其特征在于， 所述回用水池連接有酸加藥裝置。

　　5.根據權利要求1所述的重金屬污酸廢水處理系統，其特征在于， 所述第一反應槽、第二反應槽、第三反應槽、第四反應槽和第五反應槽 分別連接有pH自控儀。

　　6.根據權利要求1所述的重金屬污酸廢水處理系統，其特征在于， 所述第一反應槽、第二反應槽、第三反應槽、第四反應槽和第五反應槽 內分別連接有攪拌器。

　　7.根據權利要求1所述的重金屬污酸廢水處理系統，其特征在于， 所述沸石過濾器內設有天然礦石，所述天然礦石的比表面積為500～ 1000m2/kg。

　　說明書

　　重金屬污酸廢水處理系統

　　技術領域

　　本實用新型屬于環保領域的廢水處理系統，更具體涉及一種重金屬 污酸廢水處理系統。

　　背景技術

　　污酸中污水成份H2SO4高達158g/L，As為2.38g/L，Hg為0.14g/L， F為0.03g/L，Cl為3.3g/L，Cd為1.85mg/L，Zn為4.99mg/L，屬于高 含H2SO4量，高重金屬含量的水質，特別是污水中的As、Hg、Pb、Cd是 有毒物質對環境人類危害極大，是國家第一類要求處理物質。

　　實用新型內容

　　為了解決上述技術問題，本實用新型提供一種可避免二次污染的處 理效果較好的重金屬污酸廢水處理系統。

　　為了達到上述技術效果，本實用新型的技術方案如下：

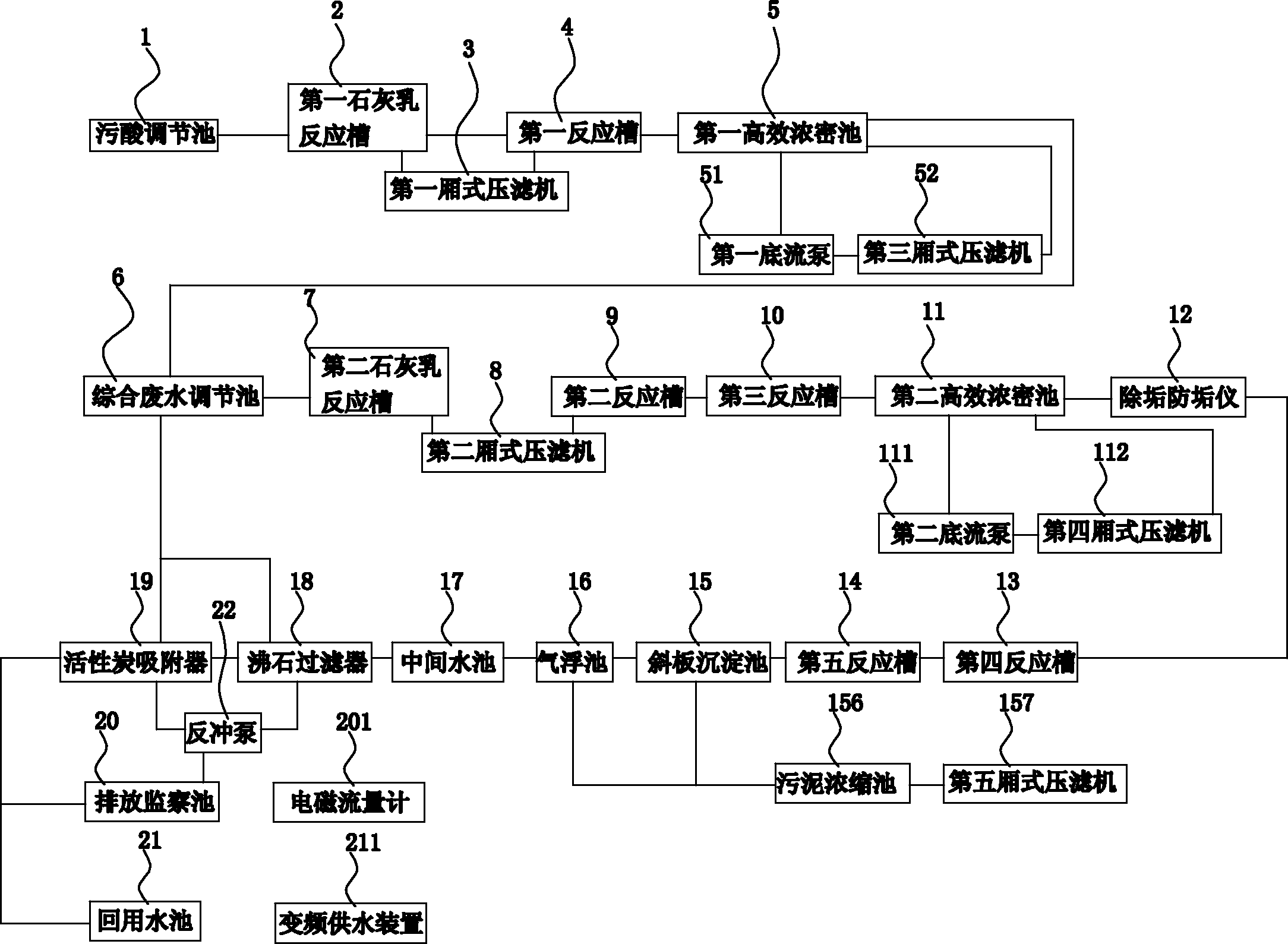

　　重金屬污酸廢水處理系統，包括依次連接的污酸調節池、第一石灰 乳反應槽、第一廂式壓濾機、第一反應槽、第一高效濃密池、綜合廢水 調節池、第二石灰乳反應槽、第二廂式壓濾機、第二反應槽、第三反應 槽、第二高效濃密池、除垢防垢儀、第四反應槽、第五反應槽、斜板沉 淀池、氣浮池、中間水池、泵、沸石過濾器、活性炭吸附器，活性炭吸 附器分別連接有排放監察池和回用水池，排放監察池連接電磁流量計， 回用水池連接有變頻供水裝置，污酸調節池和石灰乳反應槽之間設有自 吸泵，第一高效濃密池通過第一底流泵連接有第一廂式壓濾機，第一廂 式壓濾機與第一高效濃密池連接，第二高效濃密池通過第二底流泵連接 有第二廂式壓濾機，第二廂式壓濾機與第二高效濃密池連接，斜板沉淀 池和氣浮池連接有污泥濃縮池，污泥濃縮池連接有第三廂式壓濾機，排 放監察池通過反沖泵分別與活性炭吸附器和沸石過濾器連接，反沖洗泵 和沸石過濾器分別與綜合廢水調節池連接。

　　在一些實施方式中，第一反應槽設有兩套，依次分別連接有石灰加 藥裝置和堿加藥裝置，第二反應槽連接有石灰加藥裝置，第三反應槽設 有三套，依次分別連接有酸加藥裝置、堿加藥裝置和聚丙烯酰胺加藥裝 置，第四反應槽設有兩套，依次分別連接有石灰加藥裝置和酸加藥裝置， 第五反應槽設有兩套，依次分別連接有聚丙烯酰胺加藥裝置和堿加藥裝 置。

　　在一些實施方式中，氣浮池連接有聚丙烯酰胺加藥裝置和聚合氯化 鋁加藥裝置。

　　在一些實施方式中，回用水池連接有酸加藥裝置。

　　在一些實施方式中，第一反應槽、第二反應槽、第三反應槽、第四 反應槽和第五反應槽分別連接有pH自控儀。

　　在一些實施方式中，第一反應槽、第二反應槽、第三反應槽、第四 反應槽和第五反應槽內分別連接有攪拌器。

　　在一些實施方式中，沸石過濾器內設有天然礦石，天然礦石的比表 面積為500～1000m2/kg。

　　其有益效果為：本系統處理對重金屬污酸廢水的處理效果較好，由 高效濃密機和廂式壓濾機對處理過程中產生的沉砂和污泥進行處理，防 止污泥對環境產生二次污染，用處理獲得清水對活性炭吸附器和沸石吸 附器進行沖洗，沖洗的污水被排放至綜合廢水調節池內進行再次處理。
