申請日2014.10.27

　　公開(公告)日2015.02.11

　　IPC分類號E02D29/12; E03F5/02

　　摘要

　　本實用新型公開了一種排污水用檢查井，包括主管，該主管的兩端均設有第一螺紋孔，檢查井還包括第一支管單元、第二支管單元、除雜管，該第一、第二支管單元均為梯形;該第一支管單元的較寬的一端上設有與所述第一螺紋孔相互配合的第二螺紋孔，所述第一支管單元較寬的一端通過所述第一、第二螺紋孔與所述主管連通，所述第一支管單元的較窄的一端設有法蘭接頭;本實用新型通過梯形第一、第二支管單元的設計，能夠根據連接不同直徑的外界管道，適應性更好;通過除雜管的設計，方便及時的將主管的雜物排出，排污方便，且操作簡單、快捷，方便后續時間對主管的檢查、維修。

　　權利要求書

　　1.一種排污水用檢查井，包括主管，其特征在于：該主管的兩端均設有第 一螺紋孔，檢查井還包括第一支管單元、第二支管單元、除雜管，該第一、 第二支管單元均為梯形;該第一支管單元的較寬的一端上設有與所述第一 螺紋孔相互配合的第二螺紋孔，所述第一支管單元較寬的一端通過所述第 一、第二螺紋孔與所述主管連通，所述第一支管單元的較窄的一端設有法 蘭接頭;該第二支管單元的較窄的一端上設有與所述第一螺紋孔相互配合 的第三螺紋孔，所述第二支管單元較窄的一端通過所述第一、第三螺紋孔 與所述主管連通，所述第二支管單元的較寬的一端也設有法蘭接頭;所述 除雜管與所述主管斜向連通，所述除雜管與所述主管的出水方向夾角為銳 角，所述除雜管上設有閥門，所述除雜管的出雜口設有封蓋。

　　2.根據權利要求1所述的排污水用檢查井，其特征在于：所述第一支管單 元較寬的一端、第二支管單元較窄的一端均設有定位柱，所述主管上均對 應設有定位孔。

　　3.根據權利要求1或2所述的排污水用檢查井，其特征在于：所述主管、 第一支管單元、第二支管單元的外表面均設有網格狀加強筋。

　　4.根據權利要求1或2所述的排污水用檢查井，其特征在于：所述除雜管 與所述主管的出水方向夾角為40—60度。

　　5.根據權利要求1所述的排污水用檢查井，其特征在于：所述封蓋與所述 出雜口之間設有密封圈。

　　說明書

　　一種排污水用檢查井

　　技術領域

　　本實用新型涉及檢查井技術領域，具體涉及一種排污水用檢查井。

　　背景技術

　　檢查井是為城市地下基礎設施的供電、給水、排水、排污、通訊、有線電 視、煤氣管、路燈線路等維修，安裝方便而設置的。一般設在管道交匯處、 轉彎處、管徑或坡度改變處、以及直線管段上每隔一定距離處，是便于定期 檢查附屬構筑物。

　　檢查井是用在建筑小區(居住區、公共建筑區、廠區等)范圍內埋地塑料 排水管道外徑不大于800mm、埋設深度不大于6m，一般設在排水管道交匯處、 轉彎處、管徑或坡度改變處、跌水處等，為了便于定期檢查、清潔和疏通或 下井操作檢查用的塑料一體注塑而成或者磚砌成的井狀構筑物。

　　在中國專利申請?zhí)枺?01320345238中公開了一種檢查井，包括上井蓋、 倒置“T”型的井座、一號下井蓋和二號下井蓋;所述上井蓋、一號下井蓋、 二號下井蓋分別對應連接到井座上，所述上井蓋、一號下井蓋、二號下井蓋 上都有條狀凸起并且條狀凸起的對稱面均與井座的對稱面在同一豎直平面 上;所述井座的垂直部分有橫向環狀凸起，所述井座的水平部分有縱向環狀 凸起。該技術方案井蓋的直徑是固定的，不能夠適合不同直徑的管道，有待 進一步改進。

　　在中國專利申請?zhí)枺?01310151803.2中公開了一種市政工程用地下排水、 排污檢查井，檢查井包括底座、密封墊和井身;底座包括底部和第一側壁， 于底座底部設置沉淀空間，于底座第一側壁的兩側設置兩個對稱的第一接口， 底座與井身對接處設置第一對接部，于底座第一側壁的兩側設置兩個對稱的 第一預制接口，該第一預制接口由不同直徑的半圓體組成，井身包括第二側 壁和第二對接部，于第二側壁的一側設置兩個對稱的第二接口。該技術方案 排污、維修不方便，也不能夠連接不同直徑的外界管道。

　　實用新型內容

　　針對上述問題，本實用新型提供了一種排污水用檢查井，排污、維修方便， 使用效果好。

　　為了解決上述問題，本實用新型提供的技術方案為：

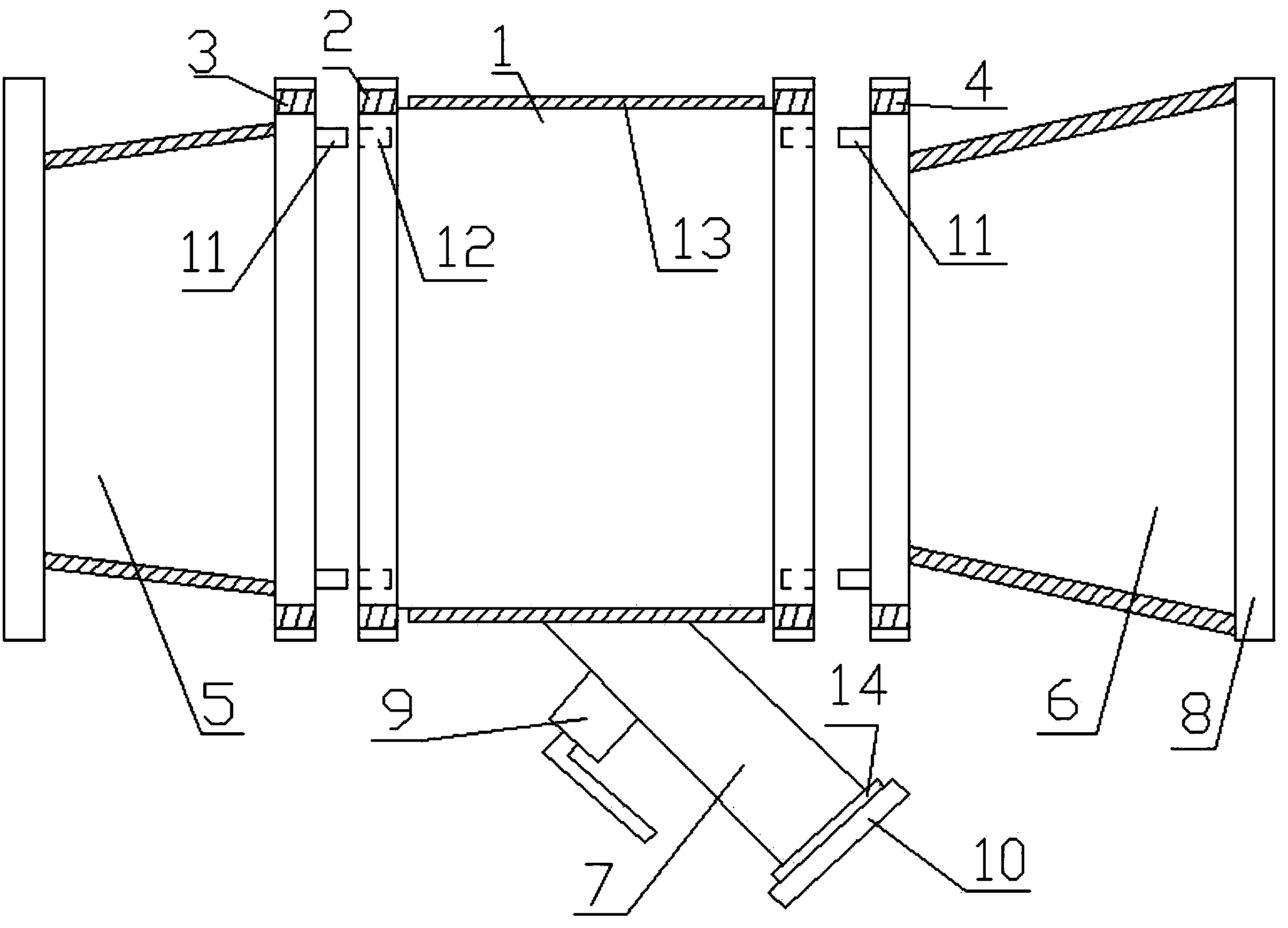

　　一種排污水用檢查井，包括主管，該主管的兩端均設有第一螺紋孔，檢查 井還包括第一支管單元、第二支管單元、除雜管，該第一、第二支管單元均 為梯形;該第一支管單元的較寬的一端上設有與所述第一螺紋孔相互配合的 第二螺紋孔，所述第一支管單元較寬的一端通過所述第一、第二螺紋孔與所 述主管連通，所述第一支管單元的較窄的一端設有法蘭接頭;該第二支管單 元的較窄的一端上設有與所述第一螺紋孔相互配合的第三螺紋孔，所述第二 支管單元較窄的一端通過所述第一、第三螺紋孔與所述主管連通，所述第二 支管單元的較寬的一端也設有法蘭接頭;所述除雜管與所述主管斜向連通， 所述除雜管與所述主管的出水方向夾角為銳角，所述除雜管上設有閥門，所 述除雜管的出雜口設有封蓋。

　　通過梯形第一支管單元、第二支管單元的設計能夠連接不同直徑的外界 管道，可以更具需要來設計第一支管單元、第二支管單元的斜邊的傾斜角度。 該技術方案適用性更好，也方便安裝、拆卸。

　　通過除雜管的設計，當主管內有殘留雜物時，通過打開封蓋、閥門，水流 會沿著除雜管將雜物從出雜口排出，防止主管堵塞。同時操作方便、快捷， 一個人即可完成，避免因主管堵塞而增加的勞動強度，也防止主管損壞，也 方便后續時間對主管的檢查、維修。

　　優選的，所述第一支管單元較寬的一端、第二支管單元較窄的一端均設有 定位柱，所述主管上均對應設有定位孔。

　　優選的，所述主管、第一支管單元、第二支管單元的外表面均設有網格狀 加強筋。增加主管、第一支管單元、第二支管單元的承壓強度、剛度。

　　優選的，所述除雜管與所述主管的出水方向夾角為40—60度。

　　優選的，所述封蓋與所述出雜口之間設有密封圈。

　　與現有技術相比，本實用新型的有益效果為：

　　本實用新型通過梯形第一、第二支管單元的設計，能夠根據連接不同直徑 的外界管道，適應性更好;通過除雜管的設計，方便及時的將主管的雜物排 出，排污方便，且操作簡單、快捷，方便后續時間對主管的檢查、維修
