申請日2014.10.28
公開(公告)日2015.01.28
IPC分類號E02D31/00; E03F5/10
摘要
本發明公開了一種規模化畜禽養殖場污水貯存池的防滲改造方法。池底池壁采用同步施工、一次成型的建造工藝，防滲結構采用素混凝土墊層+HPDE防滲膜+混凝土砌塊蓋壓的改造工藝。池壁改造：對全土質貯存池改造，在原池壁基礎土層夯實的基礎上新增一層素混凝土墊層，粘合HPDE防滲膜，鋪設一層混凝土砌塊;對四周建有池壁護岸、池底為土質的貯存池改造，在原有鋼筋混凝土護岸接觸面打毛后，粘合HPDE防滲膜，后鋪設一層混凝土砌塊。池底改造：挖深至老土層后，新增一層素混凝土墊層，鋪設HPDE防滲膜，后鋪設一層混凝土砌塊。本發明的防滲效果可以達到鋼筋混凝土池體防滲要求，并可有效保護防滲膜，防止地下水位上升引起的“鼓包”問題，大大延長其使用壽命。
權利要求書
1.一種規模化畜禽養殖場污水貯存池的防滲改造方法，其特征在于：污水 貯存池池底和池壁采用“同步施工、一次成型”的建造工藝，防滲結構采用“素混 凝土墊層+HPDE防滲膜+混凝土砌塊蓋壓”的改造工藝;其中，
池壁防滲改造方法為：對于全土質貯存池改造，在原池壁基礎土層夯實的基 礎上新增一層素混凝土墊層，粘合HPDE防滲膜，后鋪設一層混凝土砌塊;對 于四周建有池壁護岸、池底為土質的貯存池改造，在原有鋼筋混凝土護岸接觸面 打毛后，粘合HPDE防滲膜，后鋪設一層混凝土砌塊;
池底防滲改造方法為：挖深至老土層后，新增一層素混凝土墊層，鋪設HPDE 防滲膜，后鋪設一層混凝土砌塊。
2.如權利要求1所述的規模化畜禽養殖場污水貯存池的防滲改造方法，其 特征在于，所述污水貯存池為矩形池，池體容積不低于1000立方米，有效水深 不低于1.5米，池壁邊坡系數不低于0.5。
3.如權利要求1或2所述的規模化畜禽養殖場污水貯存池的防滲改造方法， 其特征在于，將污水貯存池四周做成高出地面200mm以上。
4.如權利要求1或2所述的規模化畜禽養殖場污水貯存池的防滲改造方法， 其特征在于，在污水貯存池四周加設鍍鋅欄桿。
5.如權利要求1或2所述的規模化畜禽養殖場污水貯存池的防滲改造方法， 其特征在于，在污水貯存池進水口設置細格柵，出水口設置可控排水管道和泵站。
6.如權利要求1或2所述的規模化畜禽養殖場污水貯存池的防滲改造方法， 其特征在于，所述素混凝土墊層為100mm厚C10素混凝土墊層。
7.如權利要求1或2所述的規模化畜禽養殖場污水貯存池的防滲改造方法， 其特征在于，所述HPDE防滲膜為0.75mmHPDE防滲膜。
8.如權利要求1或2所述的規模化畜禽養殖場污水貯存池的防滲改造方法， 其特征在于，所述混凝土砌塊為390mm×190mm×190mmMu混凝土砌塊。
9.如權利要求1或2所述的規模化畜禽養殖場污水貯存池的防滲改造方法， 其特征在于，混凝土砌塊蓋壓方法為：Mb5專用砂漿砌筑，底部M10水泥砂漿 30mm座漿，上部20mm厚砂漿抹面。
10.如權利要求3所述的規模化畜禽養殖場污水貯存池的防滲改造方法，其 特征在于，貯存池四周地上部分邊緣改造方法為：在常規地坪硬化處理后，砌筑 一圈側立的混凝土砌塊，高度200mm;將HPDE防滲膜上端200mm部分伸入混 凝土砌塊之間。
說明書
一種規模化畜禽養殖場污水貯存池的防滲改造方法
技術領域
本發明屬于畜禽規模養殖污染防治技術領域，具體涉及一種適用于南方平原 河網地區規模化畜禽養殖場或養殖小區的污水貯存池的防滲改造方法。
背景技術
根據2010年2月發布的《第一次全國污染源普查公報》，我國農業源(種植 業、畜禽養殖業和水產養殖業)化學需氧量(COD)和氨氮(NH3-N)排放量在污 染物排放總量中分別占44%和57%。其中，畜禽養殖業COD和NH3-N排放量占農 業源排放總量的96%和44%。因此，國務院在《“十二五”節能減排綜合性工作方 案》(國發[2011]26號)中首次將農業納入主要污染物總量減排控制范圍，尤其 將規模化畜禽場污染治理作為重中之重，要求規模化畜禽場和養殖小區配套建設 廢棄物貯存、處理設施，并鼓勵采用以生態還田為主的資源化循環利用方式消納 畜禽廢棄物。
《“十二五”主要污染物總量減排核算細則》(環發[2011]148號)明確了規模 化畜禽場污水/尿液采用農業利用方式，應建有固定防滲污水/尿液貯存池，容積 應能容納2個月以上的污水/尿液產生量。而我國大多數規模化畜禽場污水貯存 池不具有防滲功能，構造類型多為土質，或僅在四周建有池壁護岸(池底仍為土 質)。在南方平原河網地區，該種儲存方式導致污水下滲污染地下水的問題特別 突出。因此，在“十二五”期間及今后較長一段時期，該類型污水貯存池要逐步 改造為具有防滲功能的儲存設施，而傳統改造方法主要有兩種：(1)改造為鋼筋 混凝土貯存池，優點為防滲效果好、使用壽命長，但工程一次性投資大，且今后 改擴建成本高;(2)直接鋪設防滲膜，優點為工程一次性投資小，對后續改擴建 施工影響程度小，但使用壽命短，且使用過程中防滲膜容易產生“鼓包”、破裂 等問題，在地下水位較淺的南方河網地區使用具有一定的局限性。
發明內容
本發明的目的在于：結合目前規模化畜禽養殖場或養殖小區污水貯存池建設 現狀，針對傳統防滲改造方式中涉及的工程造價高或防滲效果差等缺陷，提供一 種符合結構強度要求、投資相對經濟合理、防滲效果好、使用壽命長的規模化畜 禽養殖場污水貯存池的防滲改造方法。
本發明的構思：國家“十二五”農業源污染減排形勢嚴峻，尤其在我國太湖 流域等南方平原河網地區，雨量充沛、河網密布，豐水期地下水位最淺可至0.5m， 畜禽污水儲存不當極易造成周邊水體環境污染，在該地區規模化畜禽場污水貯存 池要逐步改造為具有防滲功能的儲存設施。本發明結合傳統防滲改造方式，在前 人研究的基礎上，將HPDE防滲膜應用于污水貯存池新、改建中，并根據工程 力學特征改進施工工藝，利用混凝土墊層、HPDE防滲膜和砌塊的協同承壓作用 達到池體結構穩定和完全防滲的雙重目的，進而大大延長使用壽命，為污水儲存 后真正實現還田利用提供技術保障。
本發明的技術方案如下：
一種規模化畜禽養殖場污水貯存池的防滲改造方法如下：污水貯存池池底和 池壁采用“同步施工、一次成型”的建造工藝，防滲結構采用“素混凝土墊層+HPDE 防滲膜+混凝土砌塊蓋壓”的改造工藝，以達到污水不能下滲污染地下水的目的， 混凝土砌塊蓋壓可有效地保護防滲膜，防治破裂、老化等問題。此外，將污水貯 存池四周做成高出地面一定高度(200mm以上)，防止地表徑流進入，并在污水 貯存池四周加設鍍鋅欄桿，確保使用安全。另外，可根據實際情況，設置進、排 水管路和泵站等輔助設施，即在污水貯存池進水口設置細格柵，出水口設置可控 排水管道和泵站。
本發明一種適用于南方平原河網地區規模化畜禽養殖場污水貯存池的防滲 改造方法，主要用于舊池子改造，新建污水貯存池亦可參考執行。該種污水貯存 池防滲改造適用范圍：池體容積一般不低于1000立方米，有效水深不低于1.5 米，以矩形池為宜，并處理池壁邊坡系數不低于0.5。具體防滲改造方法如下：
池壁防滲改造方式：對于全土質貯存池改造，在原池壁基礎土層夯實的基礎 上新增一層素混凝土墊層，粘合HPDE防滲膜，后鋪設一層混凝土砌塊。對于 四周建有池壁護岸、池底為土質的貯存池改造，在原有鋼筋混凝土護岸接觸面打 毛后，粘合HPDE防滲膜，后鋪設一層混凝土砌塊。
池底防滲改造方式：挖深至老土層后，新增一層素混凝土墊層，鋪設HPDE 防滲膜，后鋪設一層混凝土砌塊。
混凝土砌塊蓋壓方式：Mb5專用砂漿砌筑，底部M10水泥砂漿30mm座漿， 上部20mm厚砂漿抹面。即：所述混凝土砌塊層的底層是30mm厚M10水泥砂 漿(座漿)，中層是用Mb5專用砂漿砌筑的混凝土砌塊，表層是20mm厚砂漿。
貯存池四周地上部分邊緣改造方式：在常規地坪硬化處理后，砌筑側立的混 凝土砌塊作為防徑流進入阻擋設施，高度200mm;將HPDE防滲膜上端一部分 (200mm左右)伸入混凝土砌塊之間。
貯存池進水口可設置細格柵，出水口設置可控排水管道和泵站;格柵置于貯 存池進水口，過濾雜草、糞渣等雜物;排水管道和泵站選型和位置設計則可根據 畜禽場農田布局和實際需肥情況合理設置。

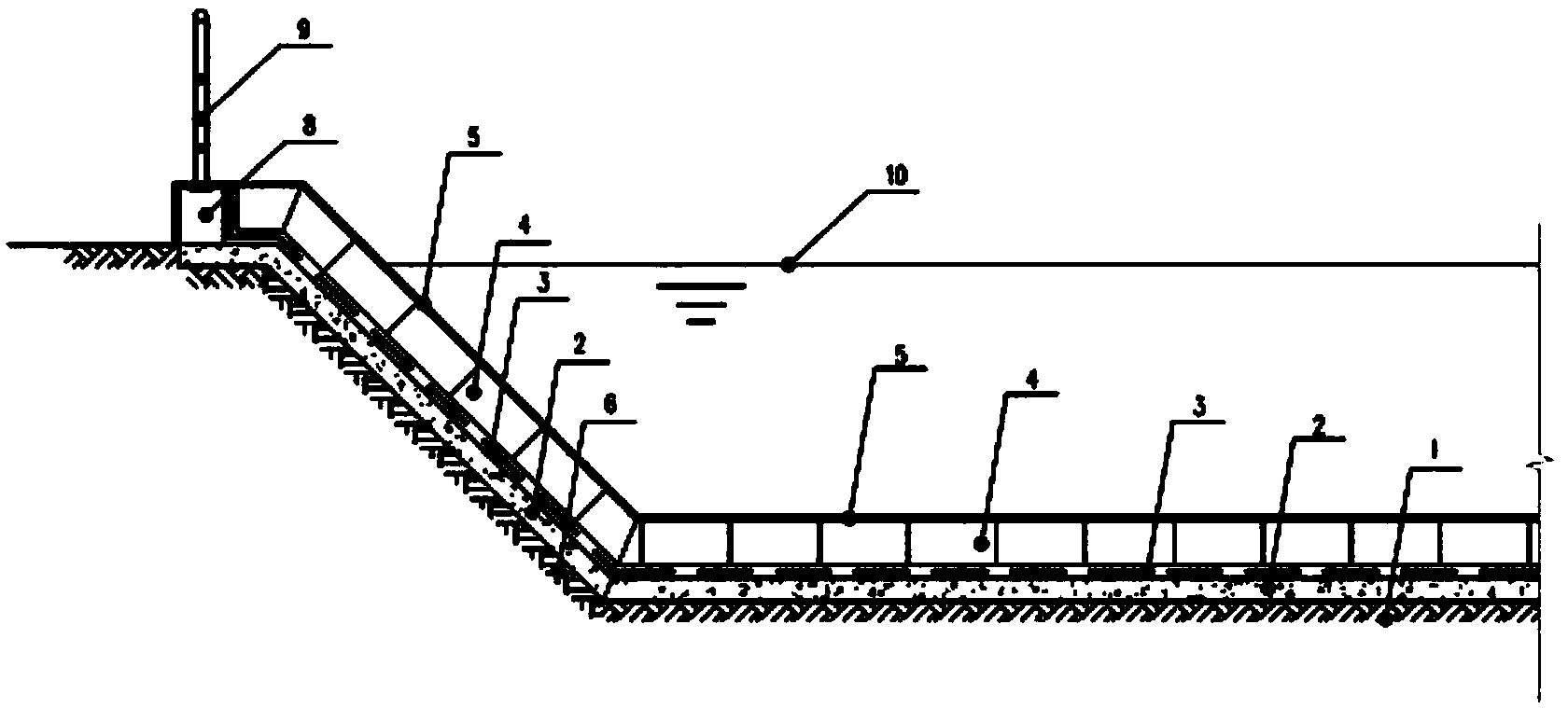

經上述防滲改造方法改造后的防滲污水貯存池，其池底和池壁結構為：最底 層是素混凝土墊層，在素混凝土墊層上是HPDE防滲膜，在HPDE防滲膜上是 混凝土砌塊層。其中，池壁上的HPDE防滲膜是粘合在素混凝土墊層上的。貯 存池四周高出地面一定高度(200mm以上)，并設有鍍鋅欄桿。
本發明的有益效果：
本發明可用于對全土質的污水貯存池或建有池壁護岸的污水貯存池改造，亦 可指導防滲污水貯存池的新建，通過增設“素混凝土墊層+HPDE防滲膜+混凝土 砌塊”防滲層，使其在較低的工程投資下具備防滲功能。按池容計，該種防滲改 造成本約220元/立方米，而鋼筋混凝土貯存池造價約550～650元/立方米(不含 清淤、外運、回填等)，因此，本發明涉及的污水貯存池防滲改造成本可節省一 次性投資費用60-66%，使用壽命可達15年以上，遠高于采用直接鋪設防滲膜的 貯存池使用壽命(5～7年)。
本發明一種規模化畜禽養殖場污水貯存池的防滲改造方法，其防滲效果可以 達到鋼筋混凝土池體防滲要求，尤其在南方平原河網地區，通過“素混凝土墊層 +HPDE防滲膜+混凝土砌塊”的防滲結構設計，可有效防止地下水位上升引起的 “鼓包”問題，且可有效保護防滲膜，大大延長其使用壽命，杜絕污水側滲、下滲 引起河道、地下水質污染，具有良好的推廣應用價值。
