申請日2016.05.27

　　公開(公告)日2016.10.12

　　IPC分類號C02F9/14; C02F101/38; C02F103/24

　　摘要

　　本實用新型公開了一種用于處理高濃度聚氨酯合成皮革廢水的處理系統，屬于廢水生物處理技術領域。該處理系統包括依次連接的堿性水解反應裝置、吹脫吸收裝置、中和反應裝置、氣浮裝置、厭氧好氧反應裝置、過濾裝置和膜生物反應裝置，該堿性水解反應裝置、吹脫吸收裝置、中和反應裝置、氣浮裝置、厭氧好氧反應裝置、過濾裝置和膜生物反應裝置均與自動控制系統連接。本實用新型提供的用于處理高濃度聚氨酯合成皮革廢水的處理系統特別適用于二甲基甲酰胺含量高的聚氨酯合成皮革廢水的處理，其污染物去除率高，處理出水水質好，使得該設備無需外加二沉池出水即可達到排放標準，同時可回收二甲胺作為產品出售，從而降低處理成本。

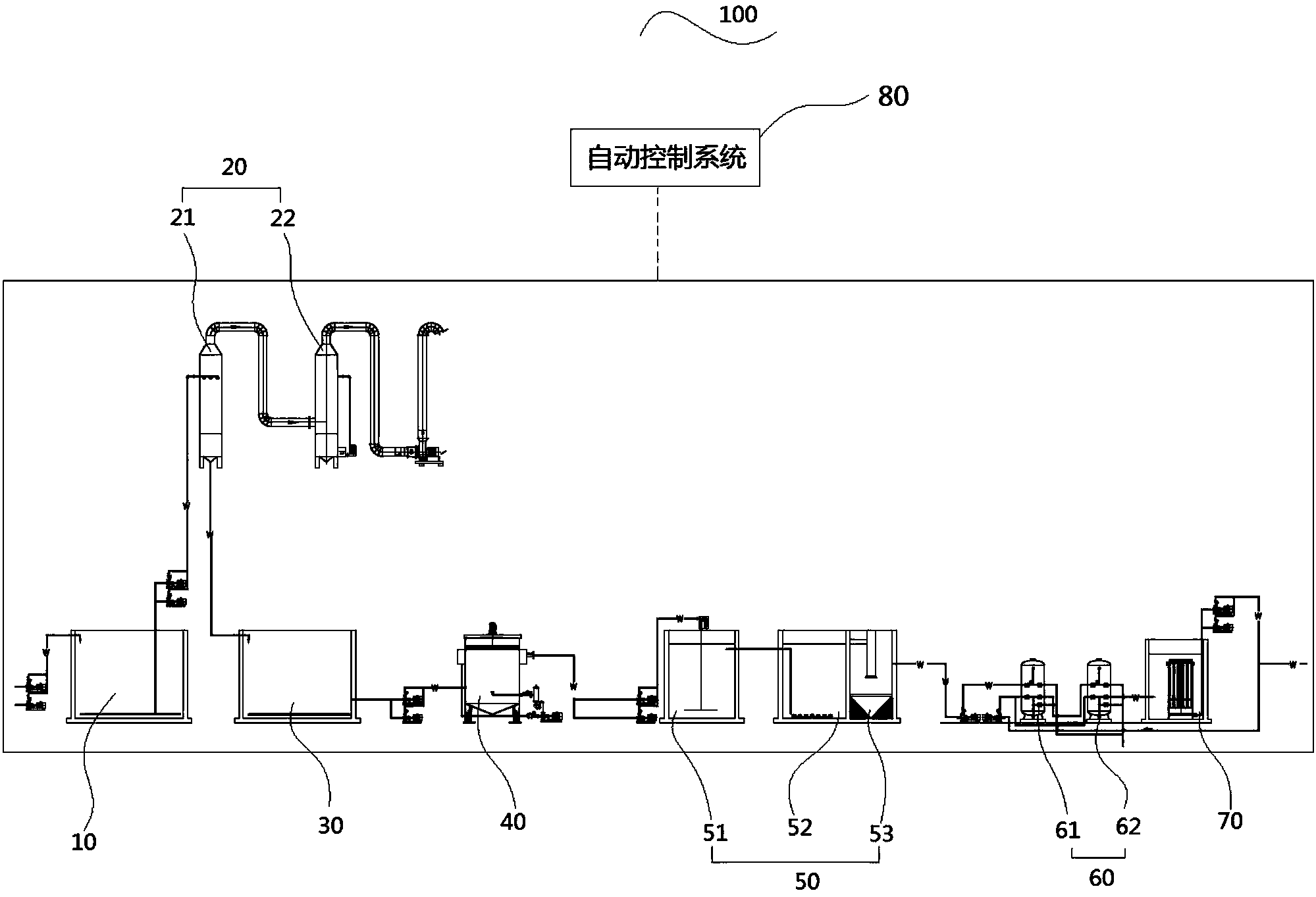

　　摘要附圖



　　權利要求書

　　1.一種用于處理高濃度聚氨酯合成皮革廢水的處理系統，其特征在于，

　　所述用于處理高濃度聚氨酯合成皮革廢水的處理系統包括依次連接的堿性水解反應裝置、吹脫吸收裝置、中和反應裝置、氣浮裝置、厭氧好氧反應裝置、過濾裝置和膜生物反應裝置，所述堿性水解反應裝置、吹脫吸收裝置、中和反應裝置、氣浮裝置、厭氧好氧反應裝置、過濾裝置和膜生物反應裝置均與自動控制系統連接。

　　2.根據權利要求1所述的用于處理高濃度聚氨酯合成皮革廢水的處理系統，其特征在于，

　　所述堿性水解反應裝置包括彼此連接堿性加藥裝置和堿性水解反應池;

　　所述吹脫吸收裝置包括吹脫塔和吸收塔，所述吹脫塔分別與所述堿性水解反應池、吸收塔和中和反應裝置連接;

　　所述中和反應裝置包括彼此連接的酸性加藥裝置和中和反應池，所述中和反應池與所述吹脫塔連接，且在所述堿性水解反應池和中和反應池的內腔底部均設置有氣攪拌裝置。

　　3.根據權利要求2所述的用于處理高濃度聚氨酯合成皮革廢水的處理系統，其特征在于，

　　所述吹脫塔包括吹脫塔殼體，所述吹脫塔殼體包括設置在吹脫塔殼體頂端的吹脫塔出氣口和設置在吹脫塔殼體底端的吹脫塔出水口，在所述吹脫塔殼體的內腔中從上到下依次設置有廢水噴淋器、聚丙烯塑料填料和氣體釋放器;

　　所述吸收塔包括吸收塔殼體，在所述吸收塔殼體的內腔中從上到下依次設置有吸收液噴淋器、聚丙烯塑料填料和氣體釋放器，所述吸收液噴淋器與所述吸收塔殼體的底端的吸收液集水區彼此連接，所述吸收塔的氣體釋放器與所述吹脫塔出氣口連接。

　　4.根據權利要求3所述的用于處理高濃度聚氨酯合成皮革廢水的處理系統，其特征在于，

　　所述吹脫塔和吸收塔中的聚丙烯塑料填料均包括多個多面空心球聚丙烯塑料，所述多個多面空心球聚丙烯塑料中的所有的多面空心球聚丙烯塑料的外表面上均設置有多個半扇形葉片，所述多個半扇形葉片彼此交錯設置。

　　5.根據權利要求2-4中任一項所述的用于處理高濃度聚氨酯合成皮革廢水的處理系統，其特征在于，

　　所述氣浮裝置包括氣浮機殼體、氣浮刮泥機葉片、用于驅動所述氣浮刮泥機葉片旋轉的驅動裝置、溶氣水釋放器和溶氣罐，所述氣浮刮泥機葉片與所述驅動裝置連接，所述溶氣水釋放器與溶氣罐連接，

　　所述氣浮刮泥機葉片設置在所述氣浮機殼體的內腔頂端，所述驅動裝置設置在所述氣浮機殼體的外表面上，所述溶氣水釋放器設置在所述氣浮機殼體的內腔底端，在所述氣浮機殼體的底端還設置有與所述中和反應池連接的廢水入口，

　　在所述氣浮刮泥機葉片與溶氣水釋放器之間設置有環形集水槽，所述環形集水槽分別與所述溶氣罐和所述厭氧好氧反應裝置連接。

　　6.根據權利要求5所述的用于處理高濃度聚氨酯合成皮革廢水的處理系統，其特征在于，

　　所述厭氧好氧反應裝置包括依次連接的厭氧池、活性污泥池和沉淀池，在所述厭氧池和活性污泥池的底部均設置有污泥回流管，在所述沉淀池的底部設置有污泥排放管，所述污泥排放管在使用時與所述厭氧池和/或活性污泥池的污泥回流管連接，

　　所述厭氧池通過脈沖布水罐與所述氣浮裝置連接，在所述厭氧池的內腔中設置有彈性填料，所述脈沖布水罐的脈沖布水管插入所述厭氧池的內腔中并延伸至所述彈性填料的下方，在所述彈性填料的上方的厭氧池上設置有厭氧池廢水出口。

　　7.根據權利要求6所述的用于處理高濃度聚氨酯合成皮革廢水的處理系統，其特征在于，

　　在所述活性污泥池的底部設置有與所述厭氧池連接的活性污泥池進水口，且在所述活性污泥池的底部內腔中設置有曝氣器，所述曝氣器與設置在所述活性污泥池外的鼓風機連接，在所述曝氣器上方的內腔中設置有活性污泥池填料，所述沉淀池設置有中心導流管，所述中心導流管的一端與所述活性污泥池連接，所述中心導流管的另一端插入所述沉淀池的內腔中，在所述中心導流管的上方設置有溢水堰，所述溢水堰與所述過濾裝置連接，在所述中心導流管的下方設置有用于反射來自于所述中心導流管的廢水的傘形反射板。

　　8.根據權利要求7所述的用于處理高濃度聚氨酯合成皮革廢水的處理系統，其特征在于，

　　所述過濾裝置包括砂濾塔和精密濾塔，所述砂濾塔的一端與所述溢水堰連接，所述砂濾塔的另一端與所述精密濾塔連接，

　　在所述砂濾塔上設置有砂濾塔進水口和砂濾塔出水口，所述砂濾塔進水口設置在所述砂濾塔出水口的上方，所述砂濾塔進水口與所述溢水堰連接，所述砂濾塔出水口與所述精密濾塔連接，在所述砂濾塔的內腔中設置有石英砂濾料，在所述精密濾塔上設置有精密濾塔進水口和精密濾塔出水口，所述精密濾塔進水口設置在所述精密濾塔出水口的上方，所述精密濾塔進水口與所述砂濾塔出水口連接，所述精密濾塔出水口與所述膜生物反應裝置連接，在所述精密濾塔的內腔中設置有玻璃纖維濾芯。

　　9.根據權利要求8所述的用于處理高濃度聚氨酯合成皮革廢水的處理系統，其特征在于，

　　在所述砂濾塔和精密濾塔的頂部均設置有反沖洗出氣管和反沖洗出水管，相應地在所述砂濾塔和精密濾塔的底部均設置有反沖洗進氣管和反沖洗進水管，所有的所述反沖洗進氣管均與所述處理系統的曝氣管道連接，所有的所述反沖洗進水管均與所述處理系統的自動進水系統連接。

　　10.根據權利要求8所述的用于處理高濃度聚氨酯合成皮革廢水的處理系統，其特征在于，

　　在所述膜生物反應裝置的內腔中設置有曝氣器和至少一個平板膜組件，所述曝氣器設置在所述膜生物反應裝置的內腔的底部，所述至少一個平板膜組件中的所有的平板膜組件包括濾板、膜墊、聚氯乙烯薄膜層和取水口，所述膜墊和聚氯乙烯薄膜層均附著在所述濾板的外表面上，所述聚氯乙烯薄膜層附著在所述膜墊的外表面上，

　　所述濾板包括彼此連接的外框架和內支撐件，所述取水口設置在所述外框架上，且所述內支撐件上設置有與所述取水口連接的至少一個水流溝槽。

　　說明書

　　用于處理高濃度聚氨酯合成皮革廢水的處理系統

　　技術領域

　　本實用新型涉及廢水生物處理技術領域，特別涉及用于處理高濃度聚氨酯合成皮革廢水的處理系統。

　　背景技術

　　近年來，合成革已成為日常消費制品工業中一個很重要的行業。據統計，全國現有2000多家的合成革企業，具有上千條生產線。我國的合成革工業主要分布在長江三角、珠三角以及沿海的一些大中城市，其約占全國合成革企業總量的80%。

　　目前，聚氨酯(PU)合成革大多以二甲基甲酰胺(DMF)作為溶劑通過溶液聚合法而制得。其中，DMF在樹脂中用量約占總量的60%以上。合成革制造業既是DMF的主要消費者，同時也是DMF廢水的主要排放者，每年僅僅是合成革行業所排放的含有DMF的廢水就有近1億噸。而DMF具有毒性大、氣味難聞且不易分解等特點。在作業場所中，DMF可經呼吸道和皮膚進入到人體內，對人體的肝臟、腎臟以及肺等器官造成傷害，嚴重時甚至可導致死亡。因而，若隨意排放含有DMF的廢水，不僅會造成嚴重的環境危害，而且還會對周圍的人造成嚴重的健康損害。

　　根據前蘇聯的規定，飲用水中DMF最大容許濃度為10ppm。而根據國家環保部《清潔生產標準一合成革工業》的規定，廢水中DMF的含量最高濃度不得超過10ppm。同時依據環保部2008年正式頒布實施的“合成革與人造革工業污染物排放標準(GB21902-2008)”的相關規定，對新建企業水污染物排放濃度限值及單位產品基準排水量做了明確規定，廢水排放化學需氧量(COD)濃度不超過80mg/L，氨氮濃度不超過8mg/L。為達標排放，需要對聚氨酚合成皮革廢水進行深度處理。

　　目前，國內外處理含有DMF的廢水的主要方法為生物法、物化法(例如吸附、萃取)、化學法(例如催化氧化、超臨界水氧化)等。其中生物法處理DMF廢水存在處理時間長，降解不徹底等缺點，這是由于DMF會使微生物中毒，對生物處理造成極大沖擊;而物化法中的吸附法可再生性差、萃取中使用的有機物存在二次污染的可能性。

　　因此，確有必要提供一種低成本、高效率且處理效果好的用于處理高濃度聚氨酯合成皮革廢水的處理系統。

　　實用新型內容

　　為了解決現有技術中存在的上述問題和缺陷的至少一個方面，本實用新型提供了一種用于處理高濃度聚氨酯合成皮革廢水的處理系統。所述技術方案如下：

　　本實用新型的一個目的是提供了一種用于處理高濃度聚氨酯合成皮革廢水的處理系統。

　　根據本實用新型的一個方面，提供了一種用于處理高濃度聚氨酯合成皮革廢水的處理系統，所述處理系統包括依次連接的堿性水解反應裝置、吹脫吸收裝置、中和反應裝置、氣浮裝置、厭氧好氧反應裝置、過濾裝置和膜生物反應裝置，所述堿性水解反應裝置、吹脫吸收裝置、中和反應裝置、氣浮裝置、厭氧好氧反應裝置、過濾裝置和膜生物反應裝置均與自動控制系統連接。

　　具體地，所述堿性水解反應裝置包括彼此連接堿性加藥裝置和堿性水解反應池;

　　所述吹脫吸收裝置包括吹脫塔和吸收塔，所述吹脫塔分別與所述堿性水解反應池、吸收塔和中和反應裝置連接;

　　所述中和反應裝置包括彼此連接的酸性加藥裝置和中和反應池，所述中和反應池與所述吹脫塔連接，且在所述堿性水解反應池和中和反應池的內腔底部均設置有氣攪拌裝置。

　　具體地，所述吹脫塔包括吹脫塔殼體，所述吹脫塔殼體包括設置在吹脫塔殼體頂端的吹脫塔出氣口和設置在吹脫塔殼體底端的吹脫塔出水口，在所述吹脫塔殼體的內腔中從上到下依次設置有廢水噴淋器、聚丙烯塑料填料和氣體釋放器;

　　所述吸收塔包括吸收塔殼體，在所述吸收塔殼體的內腔中從上到下依次設置有吸收液噴淋器、聚丙烯塑料填料和氣體釋放器，所述吸收液噴淋器與所述吸收塔殼體的底端的吸收液集水區彼此連接，所述吸收塔的氣體釋放器與所述吹脫塔出氣口連接。

　　優選地，所述吹脫塔和吸收塔中的聚丙烯塑料填料均包括多個多面空心球聚丙烯塑料，所述多個多面空心球聚丙烯塑料中的每一個多面空心球聚丙烯塑料的外表面上均設置有多個半扇形葉片，所述多個半扇形葉片彼此交錯設置。進一步地，所述氣浮裝置包括氣浮機殼體、氣浮刮泥機葉片、用于驅動所述氣浮刮泥機葉片旋轉的驅動裝置、溶氣水釋放器和溶氣罐，所述氣浮刮泥機葉片與所述驅動裝置連接，所述溶氣水釋放器與溶氣罐連接，

　　所述氣浮刮泥機葉片設置在所述氣浮機殼體的內腔頂端，所述驅動裝置設置在所述氣浮機殼體的外表面上，所述溶氣水釋放器設置在所述氣浮機殼體的內腔底端，在所述氣浮機殼體的底端還設置有與所述中和反應池連接的廢水入口，

　　在所述氣浮刮泥機葉片與溶氣水釋放器之間設置有環形集水槽，所述環形集水槽分別與所述溶氣罐和所述厭氧好氧反應裝置連接。

　　進一步地，所述厭氧好氧反應裝置包括依次連接的厭氧池、活性污泥池和沉淀池，在所述厭氧池和活性污泥池的底部均設置有污泥回流管，在所述沉淀池的底部設置有污泥排放管，所述污泥排放管在使用時與所述厭氧池和/或活性污泥池的污泥回流管連接，

　　所述厭氧池通過脈沖布水罐與所述氣浮裝置連接，在所述厭氧池的內腔中設置有彈性填料，所述脈沖布水罐的脈沖布水管插入所述厭氧池的內腔中并延伸至所述彈性填料的下方，在所述彈性填料的上方的厭氧池上設置有厭氧池廢水出口。

　　具體地，在所述活性污泥池的底部設置有與所述厭氧池連接的活性污泥池進水口，且在所述活性污泥池的底部內腔中設置有曝氣器，所述曝氣器與設置在所述活性污泥池外的鼓風機連接，在所述曝氣器上方的內腔中設置有活性污泥池填料，

　　所述沉淀池設置有中心導流管，所述中心導流管的一端與所述活性污泥池連接，所述中心導流管的另一端插入所述沉淀池的內腔中，在所述中心導流管的上方設置有溢水堰，所述溢水堰與所述過濾裝置連接，在所述中心導流管的下方設置有用于將來自于所述中心導管的廢水反射至所述溢水堰中的傘形反射板。

　　進一步地，所述過濾裝置包括砂濾塔和精密濾塔，所述砂濾塔的一端與所述溢水堰連接，所述砂濾塔的另一端與所述精密濾塔連接，

　　在所述砂濾塔上設置有砂濾塔進水口和砂濾塔出水口，所述砂濾塔進水口設置在所述砂濾塔出水口的上方，所述砂濾塔進水口與所述溢水堰連接，所述砂濾塔出水口與所述精密濾塔連接，在所述砂濾塔的內腔中設置有石英砂濾料，

　　在所述精密濾塔上設置有精密濾塔進水口和精密濾塔出水口，所述精密濾塔進水口設置在所述精密濾塔出水口的上方，所述精密濾塔進水口與所述砂濾塔出水口連接，所述精密濾塔出水口與所述膜生物反應裝置連接，在所述精密濾塔的內腔中設置有玻璃纖維濾芯。

　　進一步地，在所述砂濾塔和精密濾塔的頂部均設置有反沖洗出氣管和反沖洗出水管，相應地在所述砂濾塔和精密濾塔的底部均設置有反沖洗進氣管和反沖洗進水管，所有的所述反沖洗進氣管均與所述處理系統的曝氣管道連接，所有的所述反沖洗進水管均與所述處理系統的自動進水系統連接。

　　具體地，在所述膜生物反應裝置的內腔中設置有曝氣器和至少一個平板膜組件，所述曝氣器設置在所述膜生物反應裝置的內腔的底部，所述至少一個平板膜組件中的所有的平板膜組件包括濾板、膜墊、聚氯乙烯薄膜層和取水口，所述膜墊和聚氯乙烯薄膜層均附著在所述濾板的外表面上，所述聚氯乙烯薄膜層附著在所述膜墊的外表面上，

　　所述濾板包括彼此連接的外框架和內支撐件，所述取水口設置在所述外框架上，且所述內支撐件上設置有與所述取水口連接的至少一個水流溝槽。

　　本實用新型提供的技術方案的有益效果是：

　　(1)本實用新型提供的用于處理高濃度聚氨酯合成皮革廢水的處理系統特別適用于二甲基甲酰胺含量高的聚氨酚合成皮革廢水的處理，其污染物去除率高，處理出水水質好，使得該設備無需外加二沉池出水即可達到排放標準;

　　(2)本實用新型提供的用于處理高濃度聚氨酯合成皮革廢水的處理系統可回收二甲胺(DMA)作為產品出售，從而降低處理成本;

　　(3)本實用新型提供的用于處理高濃度聚氨酯合成皮革廢水的處理系統中的厭氧好氧反應裝置內污泥濃度高，其容積負荷大，占地面積小，剩余污泥產量低;

　　(4)本實用新型提供的用于處理高濃度聚氨酯合成皮革廢水的處理系統中的膜生物反應裝置(MBR)內的平板膜組件有利于增殖緩慢或高效微生物的截留，從而提高了用于處理高濃度聚氨酯合成皮革廢水的處理系統的硝化效果和對難降解有機物的處理能力;

　　(5)本實用新型提供的用于處理高濃度聚氨酯合成皮革廢水的處理系統采用連續進水系統，可根據進出水水質狀況實現供氧量和反沖洗周器的調節和控制，耐負荷沖擊能力強，易于實現自動控制，操作管理方便;

　　(6)本實用新型提供的用于處理高濃度聚氨酯合成皮革廢水的處理系統中的設備和管道布置緊密，占地面積小，基建成本低。
