申請日2017.09.29

　　公開(公告)日2018.01.05

　　IPC分類號E03B1/04; C02F1/00

　　摘要

　　本發明涉及一種廢水回收利用系統領域，涉及一種衛生間廢水回收利用系統，包括支架、固渣池和儲蓄箱，所述支架上設有過濾裝置，所述過濾裝置包括第一過濾桶、第二過濾桶和第三過濾桶，所述第一過濾桶、第二過濾桶和第三過濾桶之間分別通過過濾管連通，所述第一過濾桶、第二過濾桶和第三過濾桶內均設有濾芯、過濾芯管和隔板，所述過濾芯管為位于濾芯內，所述第一過濾桶、第二過濾桶和第三過濾桶底部均設有閥門，并分別與固渣池連通，所述第一過濾桶上連通有入料口，所述儲蓄箱通過清水泵與第三過濾桶內的過濾芯管連通。該系統主要采用的是固液分離技術，實現了尿液與糞便的回收利用，可有效節約用水，實現水資源的可持續利用，減少了環境污染。

　　權利要求書

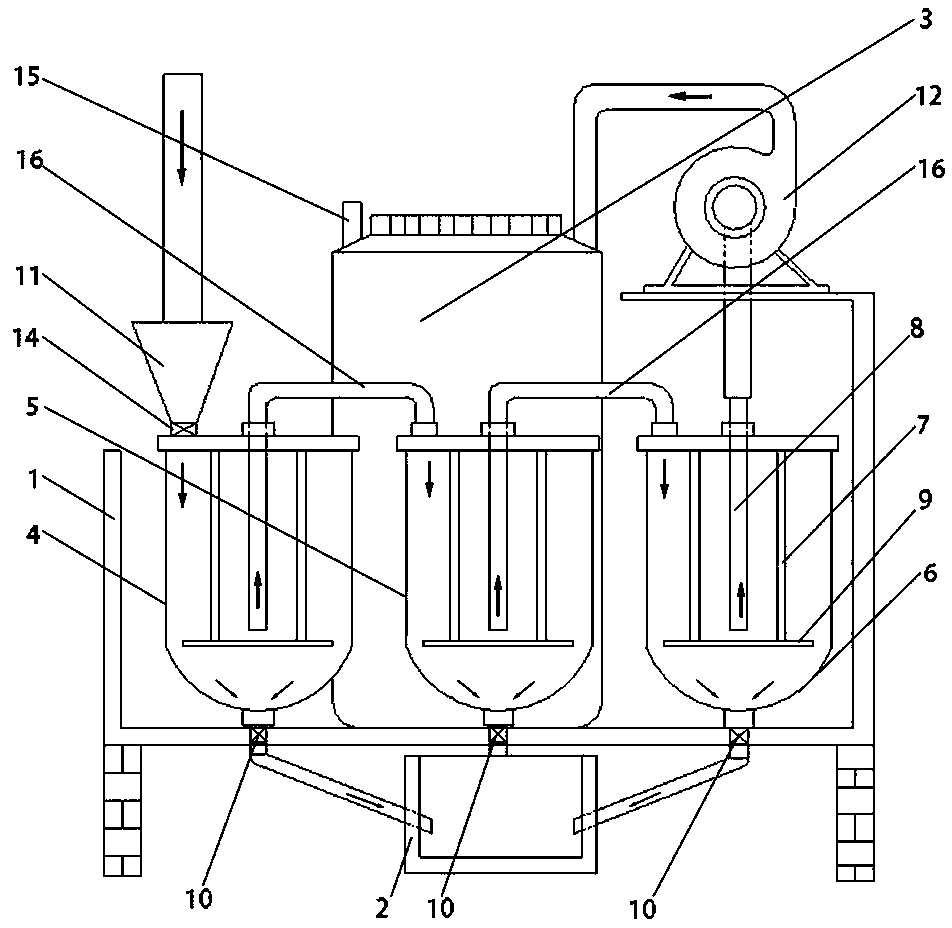

　　1.一種衛生間廢水回收利用系統，其特征在于：包括支架(1)、固渣池(2)和儲蓄箱(3)，所述支架(1)上設有過濾裝置，所述過濾裝置包括第一過濾桶(4)、第二過濾桶(5)和第三過濾桶(6)，所述第一過濾桶(4)、第二過濾桶(5)和第三過濾桶(6)之間分別通過過濾管(16)連通，所述第一過濾桶(4)、第二過濾桶(5)和第三過濾桶(6)內均設有濾芯(7)、過濾芯管(8)和隔板(9)，所述過濾芯管(8)為位于濾芯(7)內，所述第一過濾桶(4)、第二過濾桶(5)和第三過濾桶(6)底部均設有閥門(10)，并分別與固渣池(2)連通，所述第一過濾桶(4)上連通有入料口(11)，所述儲蓄箱(3)通過清水泵(12)與第三過濾桶(6)內的過濾芯管(8)連通。

　　2.根據權利要求1所述的一種衛生間廢水回收利用系統，其特征在于：所述儲蓄箱(3)上設有抽水泵(13)和填料口(15)，所述填料口(15)位于儲蓄箱(3)的上部。

　　3.根據權利要求1所述的一種衛生間廢水回收利用系統，其特征在于：所述入料口(11)上設有感應器，所述入料口(11)與第一過濾桶(4)連通處設有電磁閥(14)。

　　4.根據權利要求1所述的一種衛生間廢水回收利用系統，其特征在于：所述第一過濾桶(4)、第二過濾桶(5)和第三過濾桶(6)底部均為圓弧形，便于固渣排出。

　　5.根據權利要求1所述的一種衛生間廢水回收利用系統，其特征在于：所述閥門(10)為電子閥，便于控制開關和開度。

　　說明書

　　一種衛生間廢水回收利用系統

　　技術領域

　　本發明涉及一種廢水回收利用系統領域，更具體而言，涉及一種衛生間廢水回收利用系統。

　　背景技術

　　家庭的沖廁馬桶所用水對水質要求不高，因此如何設計設計一種可以高效率利用廚房的洗滌槽、衛生間的面盆的回收水的家庭中水收集及利用裝置，用于沖廁所馬桶，可以大大提高水的利用效率，避免水資源的浪費，成為本行業技術人員所要解決的技術問題。

　　中國是水資源嚴重短缺的國家，由于城市缺水日益嚴重，水資源短缺已經成為制約我國經濟和社會可持續發展的突出問題。衛生間用水量大且異味也大，公共廁所沖涮廁所用水占整個建筑用水的80%以上，而沖廁所用水對水質要求不高，因此可以設計一種可以高效利用水資源系統。

　　如專利CN201320188075.8公開了一種無味節水公廁系統，它包括蹲便器系統和小便器系統兩個部分，蹲便器排污口的一側設有排氣口，排氣管一端連接排氣口，蹲便器排污口下方設有自動開關閥，排污管位于蹲便器下方，排污管一端與化糞池相連，另一端與自然通風管相連，小便器的排污口與排風排污管相連，排風排污管的一端延伸出地面，另一端與化糞池相連。這種系統能去除公廁異味，但是不能有效利用資源，節水效果不明顯。

　　發明內容

　　為了克服現有技術中所存在的不足，本發明提供一種衛生間廢水回收利用系統，解決現有衛生間耗水量大的問題，提供一種回收水可以循環使用、高效節能、有利于保護環境的衛生間廢水回收系統。

　　為了解決上述技術問題，本發明所采用的技術方案為：

　　一種衛生間廢水回收利用系統，包括支架、固渣池和儲蓄箱，所述支架上設有過濾裝置，所述過濾裝置包括第一過濾桶、第二過濾桶和第三過濾桶，所述第一過濾桶、第二過濾桶和第三過濾桶之間分別通過過濾管連通，所述第一過濾桶、第二過濾桶和第三過濾桶內均設有濾芯、過濾芯管和隔板，所述過濾芯管為位于濾芯內，所述第一過濾桶、第二過濾桶和第三過濾桶底部均設有閥門，并分別與固渣池連通，所述第一過濾桶上連通有入料口，所述儲蓄箱通過清水泵與第三過濾桶內的過濾芯管連通。

　　所述儲蓄箱上設有抽水泵和填料口，所述填料口位于儲蓄箱的上部，所述填料口用于加入除味劑，儲蓄箱中水可再利用。

　　所述入料口上設有感應器，可通過感應控制清水泵的開啟;所述入料口與第一過濾桶連通處設有電磁閥，可有效防止異味反流。

　　所述第一過濾桶、第二過濾桶和第三過濾桶底部均為圓弧形，桶底閥門設有可控制開關與開度的電子閥，便于固渣排出。

　　所述隔板與濾芯可防止固渣進入濾芯。

　　與現有技術相比，本發明所具有的有益效果為：

　　本發明是一種衛生間廢水回收利用系統，使用這種系統使用時，只需要一次性注入一定量水，就可以長期循環使用。該系統主要采用的是固液分離技術，可實現充分利用，也實現了尿液與糞便的回收利用，可有效節約用水，實現水資源的可持續利用，減少了環境污染。
