申請日2017.09.29
公開(公告)日2018.01.12
IPC分類號C02F9/14; C02F1/32; C02F3/28; C02F3/02; C02F1/78
摘要
本發明公開了一種組合式污水處理裝置及方法，它解決了現有技術中污水處理裝置尺寸不一，運輸難度大的問題，具有可實現擴容，滿足不同容積需求的有益效果，其方案如下：一種組合式污水處理裝置，至少兩個處理單元，在兩個處理單元之間設有若干個可拆卸的中間單元，處理單元一側設置水口，另一側中空設置，且處理單元中空設置的側部設有翻邊，中間單元兩側均中空設置，且中間單元兩側都設有翻邊，相鄰的處理單元、處理單元與中間單元、相鄰的中間單元之間設置基本隔板，基本隔板與翻邊固定。
權利要求書
1.一種組合式污水處理裝置，其特征在于，包括：
至少兩個處理單元，在兩個處理單元之間設有若干個可拆卸的中間單元，處理單元一側設置水口，另一側中空設置，且處理單元中空設置的側部設有翻邊，中間單元兩側均中空設置，且中間單元兩側都設有翻邊，相鄰的處理單元、處理單元與中間單元、相鄰的中間單元之間設置基本隔板，基本隔板與翻邊固定，且基本隔板開有連通孔。
2.根據權利要求1所述的一種組合式污水處理裝置，其特征在于，所述基本隔板側面設有安裝塊或凸臺或滑槽，所述處理單元、中間單元內同樣設有安裝塊或凸臺或滑槽。
3.根據權利要求1所述的一種組合式污水處理裝置，其特征在于，所述中間單元包括多個時，多個中間單元的長度各不相同。
4.根據權利要求1所述的一種組合式污水處理裝置，其特征在于，所述基本隔板的連通孔設有若干個;
進一步地，在連通孔處設置開關閥。
5.根據權利要求2所述的一種組合式污水處理裝置，其特征在于，所述處理單元、中間單元內可設置用于支撐污水處理功能模塊的支撐板或支撐架，支撐板與滑槽配合;
所述基本隔板設有多個，基本隔板的厚度相同或相異。
6.根據權利要求1所述的一種組合式污水處理裝置，其特征在于，所述翻邊連接面底部設有凹槽，以與基本隔板配合;
進一步地，中間單元和處理單元均包括基本單元和增容單元，基本單元殼體設置用于維護用的開孔。
7.根據權利要求1-6中任一項所述的一種組合式污水處理裝置的安裝方法，其特征在于，步驟如下：
1)根據污水處理能力及效果，制定污水處理方案，計算出中間單元需要的數量和設置要求;
2)在各個處理單元與中間單元內分別設置相應的污水處理功能模塊;
3)組裝一側的處理單元與一中間單元，將基本隔板設于該處理單元與中間單元之間;
4)若中間單元的數量大于等于兩個，將另一中間單元與另外的處理單元連接，并將基本隔板設于該處理單元與中間單元之間;
5)連接步驟2)與步驟3)中中間單元，并將基本隔板設于兩中間單元之間。
8.根據權利要求7所述的安裝方法，其特征在于，所述步驟4)中若中間單元的數量大于2個時，則從一側到另一側，依次連接各個中間單元，再將一側的中間單元與另外的處理單元連接。
9.根據權利要求7所述的安裝方法，其特征在于，所述步驟(3)、(4)、(5)是并列關系，處理單元與中間單元組裝順序無要求。
10.根據權利要求7所述的安裝方法，其特征在于，在步驟5)完成后，要對所述的污水處理裝置進行水壓試驗，水壓試驗合格則組裝完畢;水壓試驗不合格，對漏點進行補漏，補漏完成后重新試驗直至合格，污水處理裝置組裝完畢。
說明書
一種組合式污水處理裝置及方法
技術領域
本發明涉及污水處理領域，特別是涉及一種組合式污水處理裝置及方法。
背景技術
隨著我國經濟的發展，污水排放等環保問題越來越受到重視，污水處理裝置等應用越來越廣泛。目前技術而言，污水處理裝置內部通過隔板分隔為幾個空間，各個空間內安裝不同的污水處理裝置，通過多個隔板，將結構分為多個功能分區，各功能分區承擔不同的功能，從而實現污水處理，達到環保達標排放的目的。該污水處理裝置各功能分區容積大小及數量固定，無法實現擴容，污水處理能力固定，無法適應不同污水處理能力的需要。因此不同規格的污水處理裝置都需要定制化設計，造成污水處理裝置規格型號較多、尺寸不一，不利于大規模生產。同時中、大型污水處理裝置，也不利于運輸，吊裝的需要。
因此，需要發明一種模塊化生產、運輸便利、吊裝方便的污水處理裝置，以及一種快捷、有效的組合方法。
發明內容
為了克服現有技術的不足，本發明提供了一種組合式污水處理裝置，該裝置可以根據要求組裝成不同的體積大小，來滿足不同污水處理能力的需要。

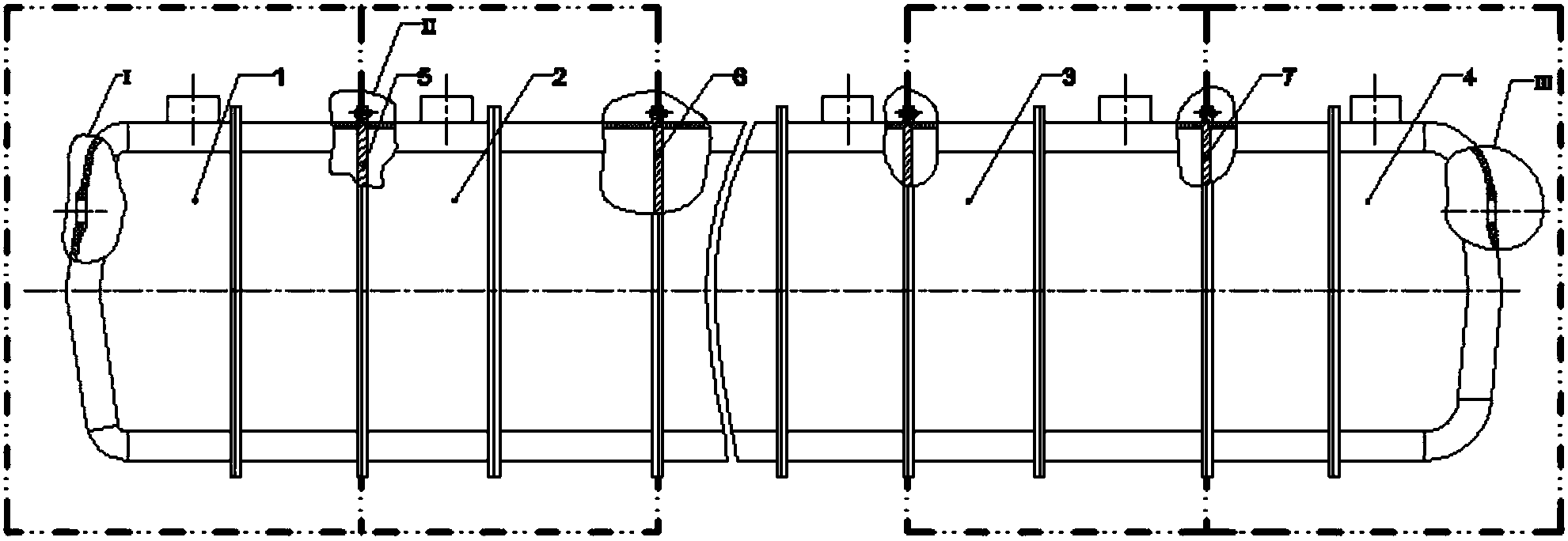

一種組合式污水處理裝置的具體方案如下：
一種組合式污水處理裝置，包括：
至少兩個處理單元，在兩個處理單元之間設有若干個可拆卸的中間單元，處理單元一側設置水口，另一側中空設置，且處理單元中空設置的側部設有翻邊，中間單元兩側均中空設置，且中間單元兩側都設有翻邊，相鄰的處理單元、處理單元與中間單元、相鄰的中間單元之間設置基本隔板，基本隔板與翻邊固定，且基本隔板開有連通孔。
一側處理單元水口為進水口，另一側處理單元水口為出水口，中間單元包括殼體，殼體為方形或者圓形，翻邊設于殼體兩側，這樣根據不同污水的處理要求，選擇增加合適的中間單元，而通過基本隔板的設置，保證整體結構模塊化生產，運輸便利，同時有效方便了組裝。
為了方便安裝污水處理功能模塊，所述基本隔板側面也就是朝向處理單元或中間單元內部空間的側面設有安裝塊或凸臺或滑槽，所述處理單元、中間單元內同樣設有安裝塊或凸臺或滑槽。
為了適應不同污水處理功能模塊的要求，所述中間單元包括多個時，多個中間單元的長度各不相同，這樣拓寬了污水處理裝置的處理范圍，而避免中間單元過寬或者過窄，實現充分利用資源。
為了實現水處理循序漸進，所述基本隔板的連通孔設有若干個，以實現處理單元與中間單元、相鄰的中間單元之間連通;在連通孔處設置開關閥，這樣可在左側的污水處理完成后，再通過基本隔板流向右側的中間單元或右側的處理單元。
進一步地，為了在中間單元與處理單元中對各個不同的污水處理功能模塊進行設置，所述處理單元、中間單元內可設置用于支撐污水處理功能模塊的支撐板或支撐架，支撐板與滑槽配合，實現一個空間內污水處理功能模塊的安裝，這樣在一個中間單元內一個支撐架可以設置一個或者多個相應地污水處理功能模塊，各個中間單元內污水處理功能模塊相同或者相異，污水處理功能模塊可以是紫外燈或者厭氧箱或者好氧箱或者臭氧發生器等，基本隔板連通孔與污水處理功能模塊的進水口或出水口連接;
所述基本隔板設有多個，基本隔板的厚度相同或相異。
其中，為了較為方便地對基本隔板進行固定，所述翻邊連接面底部設有凹槽，以與基本隔板配合，兩個中間單元中翻邊的凹槽相互配合以容納基本隔板。
各處理單元和各中間單元可以水平設置，也可做成上、下殼體的結構形式。進水口和出水口設置在處理單元的豎直面上，便于管路的安裝。
此外，進一步地，中間單元和處理單元均包括基本單元和增容單元，基本單元殼體設置用于維護用的開孔，開孔通常設于基本單元的頂部，基本單元和增容單元之間設置隔板，同樣，基本單元和增容單元的兩側都設有翻邊。
為了克服現有技術的不足，本發明還提供了所述的一種組合式污水處理裝置的安裝方法，步驟如下：
1)根據污水處理能力及效果，制定污水處理方案，計算出中間單元需要的數量和設置要求;
2)在各個處理單元與中間單元內分別設置相應的污水處理功能模塊;
3)組裝一側的處理單元與一中間單元，將基本隔板設于該處理單元與中間單元之間;
4)若中間單元的數量大于等于兩個，將另一中間單元與另外的處理單元連接，并將基本隔板設于該處理單元與中間單元之間;
5)連接步驟2)與步驟3)中中間單元，并將基本隔板設于兩中間單元之間。
所述步驟4)中若中間單元的數量大于2個時，則從一側到另一側，依次連接各個中間單元，再將一側的中間單元與另外的處理單元連接。
所述步驟(3)、(4)、(5)是并列關系，處理單元與中間單元組裝順序無要求。
在步驟5)完成后，要對所述的污水處理裝置進行水壓試驗，水壓試驗合格則組裝完畢;水壓試驗不合格，對漏點進行補漏，補漏完成后重新試驗直至合格，污水處理裝置組裝完畢。
補漏措施應結合污水處理裝置進行選取，可采用不局限于焊接、粘接、涂膠等補漏措施。
在各單元組裝時，采用翻邊螺栓擰緊方式，擰緊時注意擰緊順序，擰緊分多次進行，初次擰緊先擰上、下、前、后四顆螺栓，而后依次從這四顆螺栓分隔的翻邊區域中選取螺栓進行擰緊。
另外，各單元組裝及各單元之間的連接應密封，可采用不局限于連接面涂密封膠、設置密封圈等密封方式。
與現有技術相比，本發明的有益效果是：
1、本發明水處理裝置結構簡單、模塊化設計，便于制造、運輸及吊裝;
2、各污水處理單元可以通過增容單元實現擴容，滿足不同的容積需求;
3、各污水單元內部可加裝不同的污水處理功能模塊，各污水處理單元之間可以組合，滿足不同污水處理技術方案的需要;
4、便于組織大規模生產，實現標準化生產的流程。
