申請日2017.09.29

　　公開(公告)日2018.01.23

　　IPC分類號B01D29/35; B01D29/64

　　摘要

　　本發明公開了一種陶藝用污水處理裝置，包括箱體，所述箱體的內腔從上到下依次開設有電機倉和過濾倉，所述電機倉的內部固定安裝有電機，所述電機的輸出軸上固定安裝有第一錐齒輪，所述第一錐齒輪與固定安裝在轉軸頂端的第二錐齒輪相互嚙合，所述轉軸的頂端與電機倉的頂部轉動連接，所述轉軸的下端貫穿電機倉的底板并延伸至過濾倉內，所述過濾倉的內部固定安裝有濾筒，本發明涉及陶瓷生產技術領域。該陶藝用污水處理裝置，通過電機帶動第一錐齒輪轉動，利用相互嚙合的第二錐齒輪帶動轉軸轉動，進而使轉軸帶動毛刷板轉動，對濾筒進行刷洗，無需拆卸便可簡單方便的對濾筒內部進行清理，保證下次污水過濾的質量。

　　權利要求書

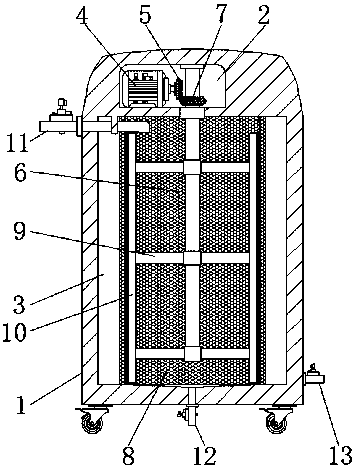

　　1.一種陶藝用污水處理裝置，包括箱體(1)，其特征在于：所述箱體(1)的內腔從上到下依次開設有電機倉(2)和過濾倉(3)，所述電機倉(2)的內部固定安裝有電機(4)，所述電機(4)的輸出軸上固定安裝有第一錐齒輪(5)，所述第一錐齒輪(5)與固定安裝在轉軸(6)頂端的第二錐齒輪(7)相互嚙合，所述轉軸(6)的頂端與電機倉(2)的頂部轉動連接，所述轉軸(6)的下端貫穿電機倉(2)的底板并延伸至過濾倉(3)內，所述過濾倉(3)的內部固定安裝有濾筒(8)。

　　2.根據權利要求1所述的一種陶藝用污水處理裝置，其特征在于：所述轉軸(6)的表面通過固定架(9)與毛刷板(10)固定連接，所述固定架(9)至少設置有6個，且關于轉軸(6)的中心對稱分布。

　　3.根據權利要求2所述的一種陶藝用污水處理裝置，其特征在于：所述毛刷板(10)設置有兩塊，且關于轉軸(6)中心對稱分布。

　　4.根據權利要求1所述的一種陶藝用污水處理裝置，其特征在于：所述過濾倉(3)的左上角連通有注水管(11)，所述注水管(11)的右端依次貫穿過濾倉(3)與濾筒(8)的左壁并延伸至濾筒(8)的內部，且注水管(11)位于毛刷板(10)的上方。

　　5.根據權利要求1所述的一種陶藝用污水處理裝置，其特征在于：所述過濾倉(3)的底部且位于濾筒(8)的內部呈傾斜設置，且傾斜度為5°-8°。

　　6.根據權利要求1所述的一種陶藝用污水處理裝置，其特征在于：所述過濾倉(3)底部的中心連通有排污管(12)。

　　7.根據權利要求1所述的一種陶藝用污水處理裝置，其特征在于：所述過濾倉(3)的右下角連通有出水管(13)。

　　8.根據權利要求6和7所述的一種陶藝用污水處理裝置，其特征在于：所述出水管(13)、排污管(12)與注水管(11)上均固定安裝有閥門，所述箱體(1)底部的四角均固定安裝剎車輪。

　　說明書

　　一種陶藝用污水處理裝置

　　技術領域

　　本發明屬于陶瓷生產技術領域，特別是涉及一種陶藝用污水處理裝置。

　　背景技術

　　瓷藝術品是一種“既能觀賞、還能把玩;既能使用，還能投資、收藏”的藝術品種。普通投資者，只要常學習、多溝通，勤比較、多觀賞，并從裝飾美、個性美、意境美、材質美等四個方面去學習鑒賞，就一定能踏上投資、收藏、鑒賞的康莊大道。藝術陶瓷也可以稱之為陶瓷藝術，為陶藝和瓷器藝術的總稱。從新石器時期的印紋陶、彩陶、粗獷質樸的品格，唐宋陶瓷突飛猛進的發展，五彩繽紛的色釉、釉下彩，白釉的燒造成功，刻畫花等多種裝飾方法的出現，為后來藝術陶瓷的發展開辟了廣闊的道路。陶瓷藝術品以其精巧的裝飾美、夢幻的意境美、陶藝的個性美、獨特的材質美，形成了特有的陶瓷文化，受到了人們的喜愛，并逐漸成為人們投資收藏的首選。藝術陶瓷行業將體現如下發展趨勢：

　　1、市場需求多元化、個性化。由于消費者在生活水平、文化背景、藝術欣賞偏好等方面存在差異，進而對產品的需求也不完全相同，因此，未來藝術陶瓷市場將發生一系列明顯變化，其主要特點表現在檔次高、功能全、花色多、造型新穎的產品將越來越受市場歡迎，即產品需求朝著多元化趨勢發展。另一方面，產品朝著多元化發展的同時，也正在朝著個性化方向發展，現代人越來越追求家居飾品的個性化，“人無我有”的藝術陶瓷產品越來越受歡迎。

　　2、藝術陶瓷趨于功能化。隨著藝術陶瓷的不斷發展，目前藝術陶瓷已從純粹的時尚裝飾行業中不斷創新，也開始向功能化方向發展，其實用價值得到提高，應用范圍得到拓展。一方面，它作為獨立的藝術品形式具有審美的藝術價值;另一方面，它以實用的形式滿足人們的使用需求，例如藝術臺燈、藝術坐凳等，不僅具有使用價值，同時起到室內裝飾和點綴環境的作用。

　　3、藝術陶瓷趨于高檔化、環保化。近年來，由于科技的進步以及消費者需求檔次的提升，人們對陶瓷產品提出了更多更高的新要求，藝術陶瓷產品不斷往高檔化和健康化發展。在高檔化方面，陶瓷產品的生產過程中，隨著高新技術、高新材料的應用，陶瓷產品也日漸呈現高檔化的趨勢。展望未來，質量優異，花色、器型新穎，功能齊全，具有個性和品牌的新型陶瓷制品將受到市場青睞。其次，在健康環保方面提出更高的要求，由于人們生活水平日益提高的同時，陶瓷產品的環保要求也逐漸成為人們追求的熱點。

　　4、各種陶瓷文化趨于相互交融。藝術陶瓷是由陶瓷材質、造型和裝飾三個基本要素有機組成的整體，具有物質和精神雙重文化的特征。藝術陶瓷產品從造型到外觀裝飾方面，均逐漸體現出“中西方文化交融”和“傳統與現代的跨越”的發展趨勢，這也是全球經濟趨于一體化的產物，使得藝術陶瓷在傳承傳統陶瓷文化的基礎上，提升陶瓷文化品位和產品的附加值，為產業升級帶來新的發展方向。

　　5、組合應用多種材質，逐步豐富藝術陶瓷的表現載體。藝術陶瓷的造型是其最重要特征之一，有些器型的特點，在陶瓷成型中具有難度，可以采用樹脂材料組合成型。另外，將陶瓷與金屬組合，能提高產品的耐沖擊強度，提高產品檔次，有利于發展更多和更新的陶瓷品種，例如英國皇家御用藝術陶瓷。陶瓷與木材的組合，在家裝陳設方面能進一步體現藝術特色，該類產品在中東等國家和地區具有較大的市場需求。因此，多種材質在藝術陶瓷中的組合應用，逐步豐富了藝術陶瓷的表現載體。

　　6、工藝技術不斷創新，有效降低生產成本。藝術陶瓷產品的高、中、低溫?zé)�成，為器型的發展和花色的增加創造了有利的條件，特別是低溫?zé)�成產品，節約成本，有利于大批量生產。采用無毒有機涂料裝涂，可以節省烤彩工藝的能耗，有些品種可以不施釉(胚體素?zé)?，加工彩繪，縮短生產流程。對于園林藝術陶瓷耗材和耗能較大的特點，趨向低溫?zé)�成或免燒方向發展，并注重產品花色的更新，使得產品的生產不斷往節能、環保、經濟的方向發展。

　　在生產陶瓷的過程中會產生一部分泥漿污水，污水中的懸浮物主要是粒徑的固體顆粒，其中具有很強的分散性且粒徑，微細顆粒比例很大。由于各陶瓷廠管理水平差異較大，車間布局乃至排水管道、溝渠的坡度、長短不同，造成各廠之總排水口陶瓷污水的懸浮物濃度淤塞市政管道，污染水體，必須開發出陶瓷污水處理方法。

　　陶瓷加工污水是以粘土、長石、石灰石等為原料填加適當分散劑和水分成型锫燒后成陶瓷的生產過程中排出的污水。污水主要來自成型工序前后，污水中含固體廢物濃度為0.1-0.2%(以重量計)，PH7.5~8.5。生產污水主要來自原料制備、釉料制備工序及設備和地面沖洗水、窯爐冷卻水，SS是陶瓷工業生產污水的主要特征污染物，其濃度較高，在污水中的分布差異較大。

　　陶瓷業將隨著國家的建設向前發展，陶瓷污水處理及泥渣綜合利用是陶瓷廢物處理的必然趨勢。盡管陶瓷污水處理方法比較多，但仍然存在效率不高的問題。

　　現有的陶瓷生產中會產生大量的污水，一般采取靜置后直接排放，耗時長，且污水靜置池需要占較大空間，直接排放也不利于環保。

　　發明內容

　　針對現有技術的不足，本發明提供了一種陶藝用污水處理裝置，解決了污水靜置耗時長，且污水靜置池需要占較大空間，直接排放也不利于環保的問題。

　　為實現以上目的，本發明通過以下技術方案予以實現：一種陶藝用污水處理裝置，包括箱體，所述箱體的內腔從上到下依次開設有電機倉和過濾倉，所述電機倉的內部固定安裝有電機，所述電機的輸出軸上固定安裝有第一錐齒輪，所述第一錐齒輪與固定安裝在轉軸頂端的第二錐齒輪相互嚙合，所述轉軸的頂端與電機倉的頂部轉動連接，所述轉軸的下端貫穿電機倉的底板并延伸至過濾倉內，所述過濾倉的內部固定安裝有濾筒。

　　作為本發明的一種優選技術方案，所述轉軸的表面通過固定架與毛刷板固定連接，所述固定架至少設置有6個，且關于轉軸的中心對稱分布。

　　作為本發明的一種優選技術方案，所述毛刷板設置有兩塊，且關于轉軸中心對稱分布。

　　作為本發明的一種優選技術方案，所述過濾倉的左上角連通有注水管，所述注水管的右端依次貫穿過濾倉與濾筒的左壁并延伸至濾筒的內部，且注水管位于毛刷板的上方。

　　作為本發明的一種優選技術方案，所述過濾倉的底部且位于濾筒的內部呈傾斜設置，且傾斜度為5°-8°。

　　作為本發明的一種優選技術方案，所述過濾倉底部的中心連通有排污管。

　　作為本發明的一種優選技術方案，所述過濾倉的右下角連通有出水管。

　　作為本發明的一種優選技術方案，所述出水管、排污管與注水管上均固定安裝有閥門，所述箱體底部的四角均固定安裝剎車輪。

　　有益效果

　　本發明提供了一種陶藝用污水處理裝置。具備以下有益效果：

　　(1)該陶藝用污水處理裝置，通過電機帶動第一錐齒輪轉動，利用相互嚙合的第二錐齒輪帶動轉軸轉動，進而使轉軸帶動毛刷板轉動，對濾筒進行刷洗，無需拆卸便可簡單方便的對濾筒內部進行清理，保證下次污水過濾的質量。

　　(2)該陶藝用污水處理裝置，通過在過濾倉的底部且位于濾筒的內部設置有5°-8°的傾斜度，以及在過濾倉底部的中心連通有排污管，便于集中污泥到過濾倉底部的中心，并通過排污管排出。
