1、工程概況

某集團公司是全球領先的太陽能光伏企業，其已建的廢水處理設施采用“調節+混凝沉淀+厭氧罐+厭氧沉淀池+缺氧池+好氧池+二沉池”工藝，處理能力為4000m3/d，主要處理有機廢水、濃酸廢水、廢氣塔廢氣排液，以及稀酸廢水。其中，濃酸廢水及廢氣塔廢氣排液經除氟后進入上述廢水處理設施，原有的混凝沉淀工藝用于去除由廢水中剩余的氟離子，以滿足氟離子排放標準要求。

隨著企業生產工藝的更新和生產使用物料的變化，企業生產廢水的主要污染物質也發生了變化，生產工藝上硝酸的大量使用，使得廢水中的主要污染物由有機物轉變?yōu)橄鯌B(tài)氮，綜合廢水的硝態氮濃度高達644mg/L。原有厭氧罐主要用于處理有機物，其采用底部布水，無三相分離器，上升流速較低，污泥容易堆積，且后續缺氧池停留時間只有7.5h，容積較小，整體廢水工藝中缺少去除硝態氮的功能，系統排水總氮濃度無法滿足排放標準。

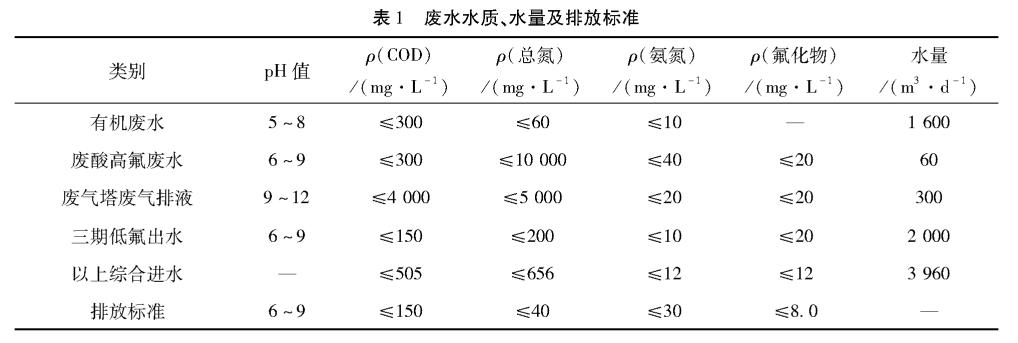

本次除總氮功能優化工程主要是將原有厭氧罐、厭氧沉淀池，分別改造為缺氧罐、缺氧池，同時增加碳源投加設備，提升系統脫氮功能，改造處理能力為4000m3/d。排水執行《電池工業污染物排放標準》（GB30484—2013）表2的間接標準，廢水水質、水量見表1。

2、處理工藝

2.1 廢水水質分析

太陽能光伏生產廢水中的典型污染物包括：有機污染物、氟化物、硝態氮、懸浮物以及酸堿污染物等。此類廢水總氮含量高，有機污染物含量較低，營養比失調。其中，氟化物、懸浮物以及酸堿污染物可以通過物化處理方法得以去除，處理效果穩定、有效；有機污染物和硝態氮?jiǎng)t采用通過生物處理技術，在缺氧條件下，生物反硝化技術能把硝態氮通過異養反硝化菌轉化為氮?dú)馀欧湃コ�，在好氧條件下，好氧菌將有機污染物為無機物、CO2和H2O。

在傳統的生物脫氮工藝中，氮的去除是通過硝化與反硝化兩個獨立的過程實現的，進行硝化與反硝化的細菌種類和所需環境條件都不同，硝化細菌主要以自養菌為主，需要環境中有較高的溶解氧；而反硝化細菌與之相反，以異養菌為主，適宜生長于缺氧環境。

影響反硝化過程的因素很多，如微生物組成、碳源種類、碳源量、pH值、溫度、溶解氧和C/N等，其中，碳源是一個重要的控制因素。太陽能光伏廢水的C/N值較低，反硝化生物脫氮需外加碳源，實際工程應用采取投加常規的甲醇、乙醇、醋酸鈉、葡萄糖等液體碳。此外，天然纖維素物質及人工合成高聚物為主的固體碳源以及工業廢水、垃圾滲濾液、發酵液等新型碳源，也有一定的研究進展。

隨著企業生產廢水水質的改變，原有設施存在兩個主要問題：

（1）缺氧池停留時間短，反硝化菌數量少，脫氮效果差；

（2）碳源量不足，原水中的有機碳源遠遠不能滿足反硝化過程中的碳源需求，運行過程中必須補加碳源。

2.2 廢水處理工藝流程優化

根據廢水水質特點和設計處理目標，結合太陽能光伏行業廢水處理取得的工程技術經驗，并因地制宜、充分利用原有設施，優化工藝采用“調節+混凝沉淀+缺氧罐（改造部分）+缺氧池（改造部分）+好氧池+二沉池”組合工藝，即將原有厭氧罐改造為缺氧罐，將原有厭氧沉淀池改造為缺氧池，并作為回流泵的吸水點，增加缺氧段的停留時間和缺氧塔的泥水混合效果。原有初沉調節池、混凝沉淀池、缺氧池、好氧池及二沉池不做改動，混凝沉淀池投加PAC和PAM，去除剩余氟離子，好氧池停留時間為15h，用于去除反硝化未耗盡的剩余COD，維持原有功能不變。廢水處理工藝流程見圖1。

2.3 涉及改造的構筑物功能及參數

（1）中間水池：

增加碳源投加設備，保證運行中的C/N值達到4，為反硝化過程提供充足碳源，新增中間水池碳源加藥泵2臺，機械隔膜計量泵，Q=1500L/h，H=30m，N=0.75kW，1用1備；新增缺氧池碳源加藥泵1臺，機械隔膜計量泵，Q=300L/h，H=30m，N=0.55kW，1用；新增碳源卸料泵1臺，臥式化工離心泵，Q=50m3/h，H=8m，N=2.2kW。

（2）缺氧罐

將原有的厭氧罐改造為缺氧罐，單個尺寸φ×H=9.5mx17.0h，共4個，有效容積約4000m3。由于原有厭氧罐無三相分離器，且上升流速較低，只有0.58m/h，污泥容易產生堆積，所以此次優化增加了回流泵，利用后續帶有泥斗的缺氧池（原厭氧沉淀池改）進行泥水混合回流，增加上升流速，罐內整體上升流速最高可達2.4mh，同時為了固定反硝化細菌，減少污泥流失，改造增加了聚氨酯材質的脫氮填料。另外，改造在罐內增加了內循環桶，內循環桶直徑6.5米，高10米，底部距離罐底1.2米，筒壁采用鍍鋅鋼板，底部和頂部采用玻璃鋼格柵板，填料全部置于內循環桶中，回流的布水管道全部位于內循環桶正下方，桶內上升流速會比筒外上升流速高，利用類似射流的原理，使得罐體內部形成水流的內循環，改良泥水混合效果。新增3臺回流泵，Q=260m3/h，H=30m，N=37kW，2用1備。

（3）缺氧池

將原厭氧沉淀池改造為缺氧池，單座尺寸LxBxH=6.0mx6.0mx6.5m，共2座，有效容積約400m3，該單元作為缺氧罐的回流起始點，可將缺氧罐內流失污泥回流至缺氧罐內。拆除原有的中心筒；新增2臺多曲面攪拌機，N=1.5kW，葉輪FRP材質。

維持原有的缺氧池功能不變，單座尺寸LxBxH=16.0mx6.0mx7.3m，共2座，有效容積約1300m3。拆除原有的填料；新增4臺潛水推流器，N=1.5kW，葉輪聚氨酯材質，優化池內的推流攪拌效果。

改造后，所有缺氧單元的總有效容積約5700m3，停留時間達到34h。

3、處理效果分析

3.1 運行效果分析

運行過程中，根據進水水量，及時調節中間水池提升泵的流量，保持生化處理單元持續進水；中間水池投加碳源及少量磷源，根據進水水量、進水總氮濃度，及時調節碳源加藥泵的開度，維持C/N值在3至5之間（一般取4），定期清洗加藥泵出口的Y型過濾器，防止管道堵塞；保持缺氧池的潛水推流器、回流泵24h常開；定期開啟缺氧池的多曲面攪拌機，保證池底的污泥不會淤積；確保好氧池溶解氧濃度在2〜4mg/L，防止曝氣過量或曝氣不足影響處理效果；控制缺氧池、好氧池內SV30值分別為30%和20%〜40%，并根據實際處理效果進行調整；及時監控缺氧池、好氧池內pH值，控制pH在7.0〜9.0，防止pH過低過高影響微生物性能；控制缺氧池、好氧池內的溫度在20-30℃，以防溫度過高過低影響微生物活性，由于項目地位于北方，冬季氣溫較低，可適當往缺氧池、好氧池中補充活性污泥，以提高COD、總氮的去除率。

缺氧罐是作為核心單元，承擔了主要的反硝化任務，實際運行過程中，缺氧罐出水TN穩定小于30mg/L。原有的缺氧池作為保障單元，防止前端生化單元出水總氮出現異常，可以在該工段投加碳源進行應急處理，同時，原有缺氧池和好氧池的污泥回流系統，也可防止因單一碳源引起的好氧池污泥膨脹。

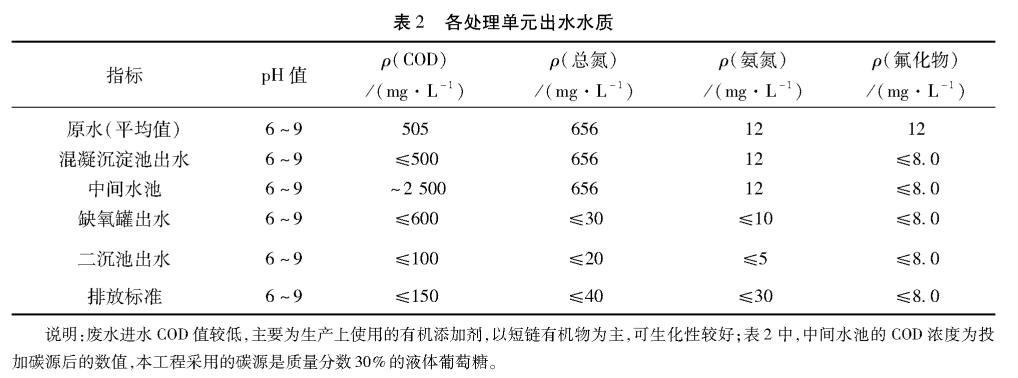

經過優化改造后，工程已實現連續穩定運行，最終出水主要污染物都能達到排放標準，各單元出水水質見表2。

3.2 技術經濟分析

優化改造工程投資約為400萬元，包含了設計、設備和電氣儀表采購、安裝工程等。生物脫氮工藝相比物化脫氮工藝，具有投資少、運行費用低的特點。根據運行數據計算得出廢水的處理成本約為9.1元/m3，主要為藥劑消耗、水耗、電耗，不含污泥處置費用和人工費用，其中碳源的投加費用約為8元/m3，處理成本可被集團公司接受。

4、結論與展望

4.1 結論

(1)A/O反硝化工藝能有效去除太陽能光伏廢水中的總氮和有機污染物，具有投資少、運行費用低的特點。廢水處理設施優化后，總氮去除率由75%提高至95%。

(2)缺氧池中反硝化菌世代周期長，對水質敏感，建議生化處理單元前的中間水池設計停留時間6h~12h，避免生化處理單元受到前端來水水質水量頻繁變化帶來的沖擊，運行時嚴格控制碳源投加量、溶解氧濃度和堿度平衡。

4.2 展望

碳源在生物脫氮工藝中是一個重要的控制因素。傳統的甲醇、乙醇、葡萄糖等液體碳源的使用成本較高。研究者開始嘗試用固體碳源作為替代物，這種工藝稱“固相反硝化”，采用結構疏松的有機碳物質，將其作為碳源又作為生物膜的載體，相比液體碳源，既能降低運行成本，又能為微生物提供多元的營養物質、提高反硝化效率。未來生物反硝化外加碳源的研究，可實現低碳運行和資源化可持續發展，具有廣闊的應用前景。（來源：江蘇南大環保科技有限公司國家環境保護有機化工廢水處理與資源化工程技術中心，江蘇省有機毒物污染控制與資源化工程技術研究中心，南京大學環境學院污染控制與資源化研究國家重點實驗室）
