公布日：2023.09.15

申請日：2023.08.17

分類號：C02F11/02(2006.01)I;C02F11/13(2019.01)I;C02F11/123(2019.01)I;C02F11/122(2019.01)I

摘要

本發明公開了一種污泥處置成為營養土的加工方法，將處理箱、儲液座和發酵箱地面，將外部接料裝置置于送料導座開口處正下方，將連接頭與外部污泥輸送管道連接，本發明一方面提高了上料速度與脫水效率的兼容性，使上料工作與污泥脫水工作更加協調，提高了污泥脫水工作的均衡性、穩定性和可靠性，使脫水效果得到提升，使污泥可更加穩定高效可靠的進行后續發酵工作，間接使污泥的有效利用率和有害物質去除率大幅提升，可在利用污泥自身攜帶的能量作為驅動力的同時，可反向促進上料工作的進行，提高了上料工作的穩定性和平衡性，并有效降低了污泥處理能耗，使本污泥處理方法的廢物利用率和節能減排效果大幅提升。

權利要求書

1.一種污泥處置成為營養土的加工方法，其特征在于：包括如下步驟：S1、將處理箱（1）、儲液座（235）和發酵箱（102）平穩放置在地面，將外部接料裝置置于送料導座（329）開口處正下方，將連接頭（204）與外部污泥輸送管道連接；S2、轉動連接筒（312），改變螺紋板（316）與密封板（315）間的間距，對密封板（315）位移時需要克服的壓簧（317）的彈力閾值進行限定；S3、轉動密封蓋，將密封蓋從發酵箱（102）上取下，向發酵箱（102）內部加入污泥發酵菌液，也可加入草木灰等輔料，進行污泥發酵工作；S4、通過聚能轉換機構（3），利用發酵過程中產生的氣體，為平衡聯動機構（2）提供驅動力，對污泥進行脫水工作，利用平衡聯動機構（2）為聚能轉換機構（3）加工發酵過程中需要的脫水后的污泥原料，進行無外部能源供給的自發式污泥加工工作；S5、轉動限位螺栓，控制送料輥（330）的轉動節點，對自動補料工作進行控制，抽出儲料抽屜，即可將加工完成的營養土轉運存放，實現污泥的持續加工工作；所述處理箱（1）側端面安裝有排料斗（101），所述排料斗（101）兩側對稱安裝有發酵箱（102），所述處理箱（1）側壁安裝有平衡聯動機構（2），所述平衡聯動機構（2）包括上料筒（201）；所述處理箱（1）側端面安裝有上料筒（201），所述上料筒（201）外曲面底部安裝有下料座（202），所述下料座（202）頂端中部安裝有豎管（203），所述豎管（203）頂端安裝有連接頭（204），所述處理箱（1）頂端邊部嵌入安裝有導料座（205），所述導料座（205）內部轉動安裝有動力扇（206），所述動力扇（206）頂端中部安裝有驅動桿（207），所述上料筒（201）內部轉動安裝有螺旋輸送葉（208），所述螺旋輸送葉（208）驅動軸端部和驅動桿（207）端部均安裝有驅動輪（209），所述驅動輪（209）外側套接有驅動帶（210）；所述動力扇（206）頂部對應驅動桿（207）位置處安裝有傳動盒（211），所述傳動盒（211）側端面中部轉動安裝有連動桿（212），所述處理箱（1）內部位于導料座（205）底部位置處安裝有導料輸送帶（213），所述導料輸送帶（213）一側安裝有分離輸送帶（214），所述導料輸送帶（213）驅動軸端部、分離輸送帶（214）驅動軸端部和連動桿（212）端部均安裝有傳動輪（215），所述傳動輪（215）外側套接有傳動帶（216）；所述傳動盒（211）另一側端面中部轉動安裝有轉桿（217），所述連動桿（212）端部、轉桿（217）端部和驅動桿（207）外曲面位于連動桿（212）內部位置處均安裝有錐齒輪（218），所述處理箱（1）頂端位于導料座（205）一側位置處安裝有驅動座（219），所述驅動座（219）內部滑動安裝有壓板（220），所述壓板（220）側端面中部安裝有凹凸座（221），所述轉桿（217）另一端部位于驅動座（219）內部位置處安裝有轉板（222），所述轉板（222）側端面邊部沿圓周方向等角度安裝有若干安裝柱（223），所述安裝柱（223）端部嵌入滾動安裝有滾珠（224），所述轉板（222）側端面中部安裝有限位滑桿（225），所述限位滑桿（225）外側套接有拉簧（226）；所述處理箱（1）斜面嵌入安裝有液壓座（227），所述液壓座（227）頂端中部安裝有導液管（228），所述液壓座（227）內部滑動安裝有推板（229），所述推板（229）底端對稱安裝有推桿（230），所述推桿（230）端部安裝有安裝座（231），所述安裝座（231）側端面位于安裝座（231）底部位置處等距均勻轉動安裝有若干分離輥（232），所述排料斗（101）內壁位于液壓座（227）底部位置處安裝有分料導向座（233），所述分離輸送帶（214）側壁對應導料輸送帶（213）位置處安裝有分料導向板（234），所述處理箱（1）底端安裝有儲液座（235），所述儲液座（235）頂端、導料輸送帶（213）外側和分離輸送帶（214）外側均安裝有濾布（236）；所述凹凸座（221）包括凸起部和凹陷部，所述凸起部和凹陷部沿圓周方向相鄰分布，所述壓板（220）和凹凸座（221）側端面中部均開設有限位滑口，所述限位滑口與限位滑桿（225）相契合，所述驅動座（219）包括液壓部和驅動部，所述液壓部內壁與壓板（220）相契合，所述驅動部內壁與轉板（222）相契合，所述壓板（220）通過拉簧（226）與轉板（222）連接；所述發酵箱（102）外側安裝有聚能轉換機構（3），所述聚能轉換機構（3）包括保溫腔（301）；所述處理箱（1）箱壁開設有保溫腔（301），所述保溫腔（301）內壁頂部開設有排氣槽（302），所述排氣槽（302）內部嵌入安裝有防護網（303），所述保溫腔（301）頂端嵌入安裝有導氣管組（304），所述導氣管組（304）端部安裝有導通盒（305），所述導通盒（305）頂端中部安裝有過濾盒（306），所述過濾盒（306）頂端中部安裝有輸氣管（307），所述上料筒（201）外曲面頂部安裝有進氣管（311）；所述螺旋輸送葉（208）驅動軸外側對應進氣管（311）位置處安裝有驅動盒（308），所述驅動盒（308）外曲面沿圓周方向等角度開設有若干偏轉槽（309），所述上料筒（201）外曲面一側對應偏轉槽（309）位置處安裝有導氣盒（310），所述輸氣管（307）和進氣管（311）端部均安裝有連接筒（312），所述連接筒（312）側端面中部轉動安裝有調節筒（313），所述調節筒（313）外曲面邊部沿圓周方向等角度開設有若干排氣口（314），所述調節筒（313）內部對應排氣口（314）位置處滑動安裝有密封板（315），所述調節筒（313）內部位于密封板（315）一側位置處通過螺紋安裝有螺紋板（316），所述螺紋板（316）邊部安裝有壓簧（317），所述螺紋板（316）側端面沿圓周方向等角度嵌入滑動安裝有若干限位桿（318），所述連接筒（312）外曲面對稱安裝有連通管（319）；所述上料筒（201）外曲面位于進氣管（311）底部位置處安裝有出氣管（320），所述處理箱（1）斜面位于液壓座（227）外側位置處對稱安裝有送氣盒（321），所述送氣盒（321）底端對稱安裝有伸縮管組（322），所述分離輥（232）內部開設有導熱腔（323），所述分料導向座（233）內部開設有導氣室（324），所述導氣室（324）側端面安裝送氣管（325），所述導氣室（324）內壁嵌入安裝有加壓氣頭（326），所述導氣室（324）斜面對應加壓氣頭（326）位置處嵌入安裝有排氣網板（327），所述排料斗（101）側端面對稱安裝有排氣管（328），所述排料斗（101）側端面底部安裝有送料導座（329），所述送料導座（329）頂端對稱安裝有導流氣盒（332），所述送料導座（329）兩側端面對稱轉動安裝有送料輥（330），所述送料輥（330）外曲面沿圓周方向等角度開設有若干蓄能槽（331）；所述螺紋板（316）通過限位桿（318）與連接筒（312）滑動連接，兩個所述連接筒（312）通過連通管（319）連接，所述調節筒（313）內壁對應螺紋板（316）位置處開設有螺紋槽，所述螺紋槽長度等于壓簧（317）極限壓縮長度，所述密封板（315）厚度大于排氣口（314）內徑，所述上料筒（201）通過進氣管（311）與連接筒（312）連接，所述調節筒（313）通過輸氣管（307）與過濾盒（306）連接；一個所述送氣盒（321）通過出氣管（320）與上料筒（201）連接，所述導氣室（324）通過加壓氣頭（326）與排料斗（101）內腔連接，所述送氣盒（321）通過伸縮管組（322）與安裝座（231）連接，所述安裝座（231）側端面對應分離輥（232）位置處嵌入安裝有空心軸座，所述伸縮管組（322）通過空心軸座與導熱腔（323）連接，另一個所述送氣盒（321）通過送氣管（325）與導氣室（324）連接，所述送料輥（330）端部安裝有卡板，所述送料導座（329）側端面對應卡板缺口處通過螺紋安裝有限位螺栓，所述發酵箱（102）頂端通過螺紋安裝有密封蓋，所述發酵箱（102）側端面嵌入滑動安裝有儲料抽屜。

2.根據權利要求1所述的一種污泥處置成為營養土的加工方法，其特征在于，所述傳動盒（211）側端面對應驅動桿（207）、連動桿（212）和轉桿（217）位置處均安裝有軸承座，所述驅動桿（207）、連動桿（212）和轉桿（217）均通過軸承座與傳動盒（211）轉動連接，所述驅動桿（207）、連動桿（212）和轉桿（217）均通過錐齒輪（218）嚙合傳動連接。

3.根據權利要求1所述的一種污泥處置成為營養土的加工方法，其特征在于，所述導料輸送帶（213）和分離輸送帶（214）外表面中部嵌入安裝有污泥脫水網，所述污泥脫水網采用聚酯材料螺旋編織而成，所述濾布（236）為耐酸堿材料，所述導料輸送帶（213）和分離輸送帶（214）外表面均與分料導向板（234）相契合，所述分離輸送帶（214）與分料導向座（233）相契合，所述導料座（205）底端拐角處、分料導向板（234）頂端拐角處和分料導向座（233）頂端拐角處均設置有刮料部，所述導料座（205）和分料導向板（234）均通過其刮料部與導料輸送帶（213）抵接，所述分料導向座（233）通過其刮料部與分離輸送帶（214）抵接。

4.根據權利要求1所述的一種污泥處置成為營養土的加工方法，其特征在于，所述分離輸送帶（214）縱截面呈三角狀，所述分離輸送帶（214）包括重力過濾部和壓力過濾部，所述分離輥（232）與壓力過濾部相契合，所述驅動座（219）頂端邊部安裝有補液閥，所述驅動座（219）和液壓座（227）內部均填充有液壓液。

5.根據權利要求1所述的一種污泥處置成為營養土的加工方法，其特征在于，所述上料筒（201）包括上料部和導氣部，所述驅動盒（308）外壁與導氣部內壁相契合，所述偏轉槽（309）橫截面呈類直角三角形，所述偏轉槽（309）通過導氣盒（310）與導氣部內腔連通，所述螺旋輸送葉（208）驅動軸外側位于驅動盒（308）底部位置處安裝有隔離密封板，所述隔離密封板與上料部內壁相契合，所述隔離密封板頂端與導氣部底端齊平，所述過濾盒（306）側端面嵌入滑動安裝有填料抽屜，所述填料抽屜內部依次填充有消毒劑、除臭劑和干燥劑，所述排料斗（101）側端面對應排氣管（328）位置處嵌入安裝有防護盒，所述防護盒內部嵌入安裝有過濾網。

發明內容

本發明提供一種污泥處置成為營養土的加工方法，可以有效解決上述背景技術中提出的目前市場上的將污泥加工成為營養土方法，在將污泥加工為營養土的過程中，通常需要外部持續提供能源進行加工，不僅造成了資源的大量浪費，違背廢物利用、節能減排的初衷，而且上料工作與污泥脫水工作難以同步協調，上料速度與脫水效率無法兼容，造成污泥脫水程度參差不齊，難以達到有效脫水，以致加工的營養土出現大量殘次品，甚至因污泥得不到有效處理，而攜帶大量污染物，嚴重影響了營養土的品質的問題。

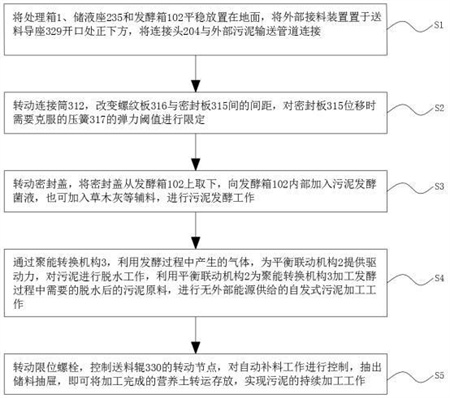

為實現上述目的，本發明提供如下技術方案：一種污泥處置成為營養土的加工方法，包括如下步驟：

S1、將處理箱、儲液座和發酵箱平穩放置在地面，將外部接料裝置置于送料導座開口處正下方，將連接頭與外部污泥輸送管道連接；

S2、轉動連接筒，改變螺紋板與密封板間的間距，對密封板位移時需要克服的壓簧的彈力閾值進行限定；

S3、轉動密封蓋，將密封蓋從發酵箱上取下，向發酵箱內部加入污泥發酵菌液，也可加入草木灰等輔料，進行污泥發酵工作；

S4、通過聚能轉換機構，利用發酵過程中產生的氣體，為平衡聯動機構提供驅動力，對污泥進行脫水工作，利用平衡聯動機構為聚能轉換機構加工發酵過程中需要的脫水后的污泥原料，進行無外部能源供給的自發式污泥加工工作；

S5、轉動限位螺栓，控制送料輥的轉動節點，對自動補料工作進行控制，抽出儲料抽屜，即可將加工完成的營養土轉運存放，實現污泥的持續加工工作。

與現有技術相比，本發明的有益效果：本發明結構科學合理，使用安全方便；

1、設置有平衡聯動機構，通過傳動盒和錐齒輪相配合，可對驅動力進行轉換，一方面可與連動桿、傳動輪、傳動帶、轉桿、驅動座、壓板、凹凸座、轉板、安裝柱、滾珠、限位滑桿、拉簧液壓座、導液管、推板、推桿和安裝座相配合，可使導料輸送帶、分離輸送帶和分離輥的往復抵壓運動同步進行，并使分離輥的往復抵壓頻率與導料輸送帶和分離輸送帶的傳輸速率正相關，使有效脫水時間占比大幅提升，極大的提高了上料速度與脫水效率的兼容性，使上料工作與污泥脫水工作更加同步，更加協調，極大的提高了污泥脫水工作的均衡性、穩定性和可靠性，使脫水效果的到跨越式提升，進而使污泥可更加穩定、高效、可靠的進行后續發酵工作，間接使污泥的有效利用率和有害物質去除率大幅提升；

另一方面可與動力扇、驅動桿、螺旋輸送葉、驅動輪和驅動帶相配合，在利用污泥自身攜帶的能量作為驅動力的同時，可反向促進上料工作的進行，極大的提高了上料工作的穩定性和平衡性，并有效降低了污泥處理能耗，使本污泥處理方法的廢物利用率和節能減排效果大幅提升，通過上料筒、下料座、豎管和連接頭相配合，一方面可便捷對污泥進行連接輸送，極大的提高了上料工作的便捷穩定性，另一方面可有效利用連通器原理、虹吸原理和動勢能轉換原理，促使上料工作的進行，進而極大的提高了上料工作的穩定性、效率性和節能性；

通過導料座、分料導向座、分料導向板和濾布相配合，一方面可對污泥進行限位導向，極大的提高了污泥輸送過程中的穩定性和流暢性，另一方面可促使污泥與水分逐步分離，極大的提高了脫水工作的持續可靠性，通過儲液座則可對廢水進行集中收集，在避免對環境造成二次污染的同時，極大的提高了廢水再循環利用的便捷性。

2、設置有聚能轉換機構，通過驅動盒、偏轉槽、導氣盒和進氣管相配合，可有效利用污泥發酵過程中的氣流壓力驅動螺旋輸送葉轉動，一方面提高了上料工作的穩定可靠性，使上料工作與發酵工作更加協調同步，另一方面可對發酵過程中的氣流進行二級利用，極大的提高了污泥處理過程中的能量利用率，實現節能減排的效果，通過輸氣管、連接筒、調節筒、排氣口、密封板、螺紋板、壓簧、限位桿和連通管相配合，可對發酵過程中的氣壓進行限定，一方面進一步使上料工作的更加平衡穩定，使?fàn)I養土的加工工作更加流暢高效，極大的提高了營養土加工的效率和效果，另一方面可使發酵過程更加安全可靠，極大的提高了營養土發酵質量，使成品率大幅提升；

通過保溫腔、排氣槽、防護網和導氣管組相配合，可對發酵工作中的熱氣流進行初級利用，極大的提高了發酵箱的保溫隔熱效果，極大的提高了發酵工作的抗外界環境干擾能力，使本營養土加工方法可適用于更多復雜的外部環境，使發酵過程中更加穩定可靠，通過導通盒和過濾盒相配合，可對熱氣流進行凈化干燥，可有效避免氣流排放造成二次環境污染；

通過出氣管、送氣盒、伸縮管組和導熱腔相配合，可對熱氣流進行三級利用，促使污泥脫水工作快速高效進行，通過導氣室、送氣管、加壓氣頭和排氣網板相配合，可對熱氣流進行四級利用，在進一步去除污泥水分的同時，對污泥進行分散導向，使脫水后的污泥可更加便捷的進行后續加工，使自動補料工作更加高效穩定，通過排氣管、送料導座、送料輥、蓄能槽和導流氣盒相配合，可對熱氣流進行五級利用，實現自動補料工作，極大的提高了營養土發酵工作的便捷性、靈活性和持續穩定性。

綜上所述，本將污泥加工為營養土的方法可對發酵過程中產生的氣體進行多級利用，實現無外部能源供給的自發式對污泥加工工作，極大的提高了節能減排效果和資源的有效利用率，且在營養土加工過程中，可使各項工作間更加協調同步，使各項工作間的銜接更加穩定高效，極大的提高了污泥處理效率和質量，有效提高了營養土成品率，使加工產物對環境造成二次污染概率大幅下跌。

（發明人：邊同盼;唐偉;王飛;邊偉博）
