公布日：2023.10.31
申請日：2023.08.07
分類號：C02F11/121(2019.01)I;C02F11/13(2019.01)I;C02F11/126(2019.01)I;C02F11/127(2019.01)I;B01F33/83(2022.01)I;B01D33/46(2006.01)I;B01D33/11(2006.01)I
摘要
本發明涉及脫水干燥裝置領域，且公開了一種集成式脫水干燥裝置，包括污泥脫水箱、污泥干燥箱、用于污泥脫水的脫水筒以及用于污泥干燥的集風箱，污泥脫水箱的頂端一側安裝有污泥進料管，污泥脫水箱的兩側固定連接有導水管，污泥脫水箱與污泥干燥箱之間固定連接有污泥出料管一，污泥干燥箱的底端固定連接有污泥出料管二，脫水筒內設置有破碎結構，齒輪三與齒輪四之間設置有第一驅動結構，污泥干燥箱的內部設置有兩組用于打散結塊污泥的污泥松散架以及多個污泥撞擊球，污泥松散架的另一側設置有驅動其轉動的第二驅動結構，集風箱內設置有干燥結構，本發明結構防止污泥在脫水干燥過程中結塊，提高污泥的脫水干燥效率。
權利要求書

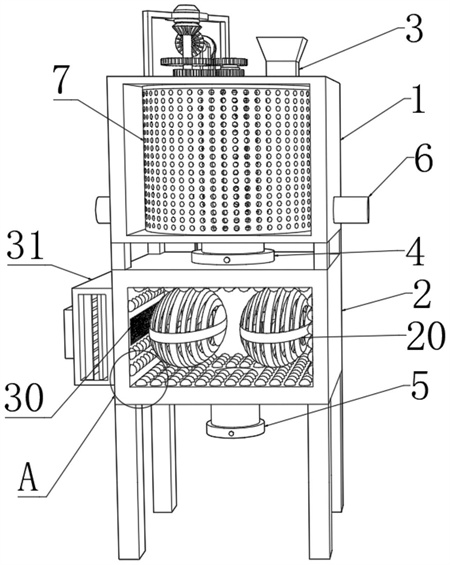

1.一種集成式脫水干燥裝置，包括污泥脫水箱(1)、污泥干燥箱(2)、用于污泥脫水的脫水筒(7)以及用于污泥干燥的集風箱(31)，其特征在于：所述污泥脫水箱(1)固定安裝于污泥干燥箱(2)的頂端處，所述污泥脫水箱(1)的頂端一側安裝有污泥進料管(3)，所述污泥脫水箱(1)的兩側下方對應位置處均固定連接有導水管(6)，所述污泥脫水箱(1)與污泥干燥箱(2)之間固定連接有污泥出料管一(4)，所述污泥干燥箱(2)的底端固定連接有污泥出料管二(5)，所述脫水筒(7)轉動連接于污泥脫水箱(1)內，所述脫水筒(7)內設置有用于破碎污泥內部塊狀雜物的破碎架(8)以及污泥破碎刀頭(11)，所述破碎架(8)與污泥破碎刀頭(11)之間設置有破碎結構，所述破碎結構的頂端設置有驅動其轉動的齒輪三(16)以及齒輪四(17)，所述齒輪三(16)與齒輪四(17)之間設置有第一驅動結構，所述污泥干燥箱(2)的內部設置有兩組用于打散結塊污泥的污泥松散架(20)以及多個污泥撞擊球(29)，所述污泥松散架(20)的另一側設置有驅動其轉動的第二驅動結構，所述集風箱(31)固定安裝于污泥干燥箱(2)的一側外壁處，所述集風箱(31)內設置有干燥結構。
2.根據權利要求1所述的一種集成式脫水干燥裝置，其特征在于：所述破碎結構包括污泥破碎頭(9)與破碎軸(10)，所述污泥脫水箱(1)的頂端轉動連接有轉軸一(12)，所述轉軸一(12)的底端依次貫穿污泥脫水箱(1)以及脫水筒(7)，并且延伸于脫水筒(7)的內部，所述轉軸一(12)上固定安裝有多組交錯分布的破碎架(8)與破碎軸(10)，所述破碎架(8)內設置有多個污泥破碎頭(9)，多個污泥破碎刀頭(11)固定安裝于破碎軸(10)上。
3.根據權利要求2所述的一種集成式脫水干燥裝置，其特征在于：所述破碎架(8)呈回字形結構，所述破碎架(8)的內壁四周等間距均固定安裝有污泥破碎頭(9)，所述污泥破碎頭(9)呈錐子形結構，且破碎架(8)內部兩側的污泥破碎頭(9)之間交錯分布。
4.根據權利要求2所述的一種集成式脫水干燥裝置，其特征在于：所述污泥破碎刀頭(11)呈S形刀頭結構，且相鄰的污泥破碎刀頭(11)之間刀頭的角度相反。
5.根據權利要求2所述的一種集成式脫水干燥裝置，其特征在于：所述轉軸一(12)位于脫水筒(7)的內部上下端之間呈環形等間距固定安裝有多個刮板(35)，所述刮板(35)的端面貼合于脫水筒(7)的內壁處。
6.根據權利要求2所述的一種集成式脫水干燥裝置，其特征在于：所述第一驅動結構包括齒輪一(14)和齒輪二(15)，所述齒輪三(16)固定安裝于轉軸一(12)的頂端處，所述脫水筒(7)的頂端固定安裝有轉軸二(13)，所述轉軸二(13)的頂端貫穿且延伸于污泥脫水箱(1)的頂端處，所述轉軸二(13)的頂端處固定安裝有齒輪四(17)，所述轉軸一(12)貫穿于轉軸二(13)內且延伸于轉軸二(13)的頂端處，所述污泥脫水箱(1)的頂端轉動連接有轉軸三(19)，所述齒輪一(14)與齒輪二(15)均固定安裝于轉軸三(19)上，且齒輪一(14)位于齒輪二(15)的上方，所述齒輪一(14)與齒輪三(16)嚙合連接，所述齒輪二(15)與齒輪四(17)之間通過齒輪五(36)嚙合連接，所述齒輪五(36)轉動連接于污泥脫水箱(1)的頂端處，所述污泥脫水箱(1)上固定安裝有電機(18)，且電機(18)的輸出端與轉軸三(19)的頂端固定連接。
7.根據權利要求1所述的一種集成式脫水干燥裝置，其特征在于：所述污泥松散架(20)呈橢圓形網狀結構，多個污泥撞擊球(29)呈矩形等間距固定安裝于污泥干燥箱(2)的內壁上，且污泥撞擊球(29)呈半球體結構。
8.根據權利要求1所述的一種集成式脫水干燥裝置，其特征在于：所述第二驅動結構包括皮帶輪一(21)和皮帶一(23)，所述污泥干燥箱(2)的外壁處轉動連接有兩個皮帶輪一(21)，所述皮帶輪一(21)與對應的污泥松散架(20)一端固定連接，所述皮帶一(23)套設于兩個皮帶輪一(21)上。
9.根據權利要求8所述的一種集成式脫水干燥裝置，其特征在于：靠近電機(18)一側的皮帶輪一(21)靠近污泥干燥箱(2)的一側固定安裝有皮帶輪二(22)，所述皮帶輪二(22)轉動連接于污泥干燥箱(2)上，所述污泥脫水箱(1)的頂端通過支撐架安裝有轉軸四(28)，所述轉軸四(28)的一端固定安裝有皮帶輪三(24)，所述皮帶輪二(22)與皮帶輪三(24)之間套設有皮帶二(25)，所述轉軸四(28)的另一端固定連接有錐齒輪二(27)，所述轉軸三(19)上位于電機(18)與齒輪一(14)之間固定安裝有錐齒輪一(26)，所述錐齒輪一(26)與錐齒輪二(27)嚙合連接在一起。
10.根據權利要求1所述的一種集成式脫水干燥裝置，其特征在于：所述干燥結構包括引風機(32)、電熱管(33)以及出風板(34)，所述集風箱(31)上對稱固定安裝有引風機(32)，所述電熱管(33)以及出風板(34)固定安裝于集風箱(31)的內部，且電熱管(33)位于引風機(32)與出風板(34)之間，所述污泥干燥箱(2)對應出風板(34)的位置處開設有導風槽(30)，所述導風槽(30)內設置有過濾網。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了一種集成式脫水干燥裝置，解決了上述的問題。
(二)技術方案
為實現上述所述目的，本發明提供如下技術方案：一種集成式脫水干燥裝置，包括污泥脫水箱、污泥干燥箱、用于污泥脫水的脫水筒以及用于污泥干燥的集風箱，所述污泥脫水箱固定安裝于污泥干燥箱的頂端處，所述污泥脫水箱的頂端一側安裝有污泥進料管，所述污泥脫水箱的兩側下方對應位置處均固定連接有導水管，所述污泥脫水箱與污泥干燥箱之間固定連接有污泥出料管一，所述污泥干燥箱的底端固定連接有污泥出料管二，所述脫水筒轉動連接于污泥脫水箱內，所述脫水筒內設置有用于破碎污泥內部塊狀雜物的破碎架以及污泥破碎刀頭，所述破碎架與污泥破碎刀頭之間設置有破碎結構，所述破碎結構的頂端設置有驅動其轉動的齒輪三以及齒輪四，所述齒輪三與齒輪四之間設置有第一驅動結構，所述污泥干燥箱的內部設置有兩組用于打散結塊污泥的污泥松散架以及多個污泥撞擊球，所述污泥松散架的另一側設置有驅動其轉動的第二驅動結構，所述集風箱固定安裝于污泥干燥箱的一側外壁處，所述集風箱內設置有干燥結構。
優選的，所述破碎結構包括污泥破碎頭與破碎軸，所述污泥脫水箱的頂端轉動連接有轉軸一，所述轉軸一的底端依次貫穿污泥脫水箱以及脫水筒，并且延伸于脫水筒的內部，所述轉軸一上固定安裝有多組交錯分布的破碎架與破碎軸，所述破碎架內設置有多個污泥破碎頭，多個污泥破碎刀頭固定安裝于破碎軸上。
優選的，所述破碎架呈回字形結構，所述破碎架的內壁四周等間距均固定安裝有污泥破碎頭，所述污泥破碎頭呈錐子形結構，且破碎架內部兩側的污泥破碎頭之間交錯分布。
優選的，所述污泥破碎刀頭呈S形刀頭結構，且相鄰的污泥破碎刀頭之間刀頭的角度相反。
優選的，所述轉軸一位于脫水筒的內部上下端之間呈環形等間距固定安裝有多個刮板，所述刮板的端面貼合于脫水筒的內壁處。
優選的，所述第一驅動結構包括齒輪一和齒輪二，所述齒輪三固定安裝于轉軸一的頂端處，所述脫水筒的頂端固定安裝有轉軸二，所述轉軸二的頂端貫穿且延伸于污泥脫水箱的頂端處，所述轉軸二的頂端處固定安裝有齒輪四，所述轉軸一貫穿于轉軸二內且延伸于轉軸二的頂端處，所述污泥脫水箱的頂端轉動連接有轉軸三，所述齒輪一與齒輪二均固定安裝于轉軸三上，且齒輪一位于齒輪二的上方，所述齒輪一與齒輪三嚙合連接，所述齒輪二與齒輪四之間通過齒輪五嚙合連接，所述齒輪五轉動連接于污泥脫水箱的頂端處，所述污泥脫水箱上固定安裝有電機，且電機的輸出端與轉軸三的頂端固定連接。
優選的，所述污泥松散架呈橢圓形網狀結構，多個污泥撞擊球呈矩形等間距固定安裝于污泥干燥箱的內壁上，且污泥撞擊球呈半球體結構。
優選的，所述第二驅動結構包括皮帶輪一和皮帶一，所述污泥干燥箱的外壁處轉動連接有兩個皮帶輪一，所述皮帶輪一與對應的污泥松散架一端固定連接，所述皮帶一套設于兩個皮帶輪一上。
優選的，靠近電機一側的皮帶輪一靠近污泥干燥箱的一側固定安裝有皮帶輪二，所述皮帶輪二轉動連接于污泥干燥箱上，所述污泥脫水箱的頂端通過支撐架安裝有轉軸四，所述轉軸四的一端固定安裝有皮帶輪三，所述皮帶輪二與皮帶輪三之間套設有皮帶二，所述轉軸四的另一端固定連接有錐齒輪二，所述轉軸三上位于電機與齒輪一之間固定安裝有錐齒輪一，所述錐齒輪一與錐齒輪二嚙合連接在一起。
優選的，所述干燥結構包括引風機、電熱管以及出風板，所述集風箱上對稱固定安裝有引風機，所述電熱管以及出風板固定安裝于集風箱的內部，且電熱管位于引風機與出風板之間，所述污泥干燥箱對應出風板的位置處開設有導風槽，所述導風槽內設置有過濾網。
(三)有益效果
與現有技術相比，本發明提供了一種集成式脫水干燥裝置，具備以下有益效果：
1、該集成式脫水干燥裝置，通過一個電機同時帶動第一驅動結構與第二驅動結構運作，即利用錐齒輪一與錐齒輪二的嚙合關系，通過轉軸四轉動使得皮帶輪三在皮帶二的傳動下帶動皮帶輪二轉動，進而使得兩個皮帶輪一帶動污泥松散架的轉動，使得脫水筒內的污泥進行脫水以及污泥干燥箱內的污泥進行干燥防止污泥結塊，實現機械結構連動，實現了節能生產的目的。
2、該集成式脫水干燥裝置，在電機的驅動下齒輪一與齒輪二同方向轉動，從而使得齒輪三與齒輪五同方向轉動，在齒輪五的嚙合作用下使得齒輪三與齒輪四進行反向轉動，即轉軸一帶動破碎結構以及刮板與轉軸二帶動脫水筒進行反向轉動，通過反向的離心力作用，反向轉動更有利于脫水筒內部的污泥快速脫水，提高污泥脫水的效率。
3、該集成式脫水干燥裝置，破碎軸上的多個污泥破碎刀頭呈S形結構，且同一個污泥破碎刀頭上相鄰的污泥破碎刀頭刀頭的角度不同，可以將污泥中較大體積的硬物通過不同角度的污泥破碎刀頭進行破碎，成為較小體積的硬物，破碎架呈回字形結構，內部的多個污泥破碎頭呈錐子型結構，且多個污泥破碎頭呈矩形交錯分布與破碎架內，當污泥通過交錯的污泥破碎頭之間的時候，污泥中較小體積的硬物可以通過交錯的污泥破碎頭之間擠壓相互破碎，然后在轉軸一的轉動下，通過其余的破碎架內的多個污泥破碎頭進一步的破碎，通過污泥破碎頭與污泥破碎刀頭的共同配合，可以提高對污泥內部硬塊的破碎效率，防止損壞脫水筒的內壁以及堵塞脫水筒內壁上的篩孔，破碎架與破碎軸同時可以起到攪拌污泥的作用，使得污泥在脫水過程中處于碎散的狀態進行脫水，不會出現結塊造成污泥出料管一的堵塞。
4、該集成式脫水干燥裝置，在脫水筒內進行脫水的過程中，轉軸一同時帶動了多個刮板位于脫水筒的內壁上貼合轉動，從而可以將脫水筒內壁篩孔內的污泥進行刮除清理，防止脫水筒內壁上的篩孔堵塞，從而影響污泥脫水的效率，同時還能提高污泥攪拌的效率。
5、該集成式脫水干燥裝置，通過引風機將風導入到集風箱內部后，風通過電熱管加熱后，再依次經過出風板以及導風槽，熱風進入到污泥干燥箱內，對污泥實現干燥，結構簡單，方便污泥快速干燥。
6、該集成式脫水干燥裝置，脫水后的污泥進入到污泥干燥箱的內部后，通過兩個轉動的污泥松散架對污泥進行攪拌干燥，污泥通過污泥松散架的轉動，會從污泥松散架上網狀分布的彈性條之間來回攪拌移動，再通過污泥干燥箱上的多個半球體結構的污泥撞擊球進行回彈再次落入到污泥松散架內部進行攪拌抖散，污泥撞擊球可以將污泥中的小結塊通過撞擊力進行破碎松散，使得污泥在干燥過程中最終處于顆粒狀松散的形態導出，防止由于污泥結塊導致污泥內部無法徹底進行干燥，從而影響最終污泥脫水干燥的品質以及效率。
（發明人：阮正海）
