公布日：2022.08.16
申請日：2022.05.11
分類號：C05F17/90(2020.01)I;C05F17/964(2020.01)I;C05F17/993(2020.01)I;C05F17/979(2020.01)I;C05F17/60(2020.01)I;C05F17/70(2020.01)I;C05F17/40(2020.01)I;
C05F15/00(2006.01)I;B01D46/10(2006.01)I;B01D53/00(2006.01)I;B01D53/04(2006.01)I
摘要
本發明涉及好氧發酵裝置技術領域，具體公開了污泥與畜禽糞便協同高溫好氧發酵系統，對于其溫控工作進行改進和優化，從而增長其最佳發酵工作溫度的時長，縮減溫控工時間，提升整體發酵工作效率；通過甚至的溫度監測裝置、探測頭、進氣管、排氣管、過濾網、吸附棉、吸氣泵、第一單向通氣閥、除臭凈化裝置、第二單向通氣閥和冷卻輔助機構、調控輔助組件之間的配合使用，即在不影響發酵正常進行的前提下，能夠快速對高溫進行冷卻降溫，使其快速到達最佳反應溫度，保證其高效發酵工作的進行；能夠根據最優溫度與實際溫度的差值以及發酵需求對其降溫工作進行相應的調控，對于高效率發酵工作的進行具有積極作用。
權利要求書

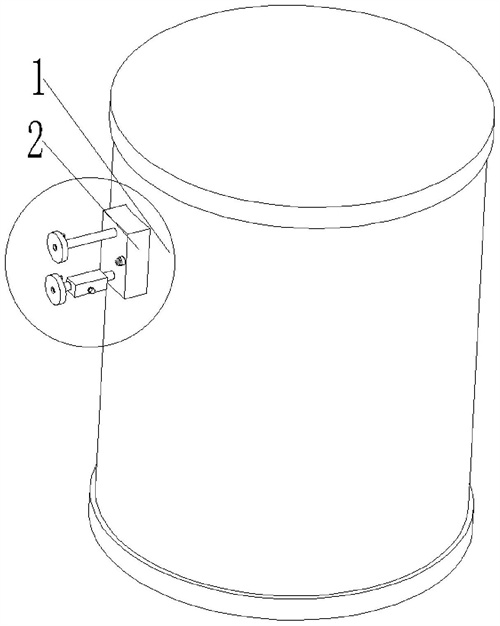

1.污泥與畜禽糞便協同高溫好氧發酵系統，其特征在于：包括發酵裝置主體(1)，所述發酵裝置主體(1)的側壁一體成型設置有連接體(2)，連接體(2)上固定設置有溫度監測裝置(3)，所述溫度監測裝置(3)的一端固定設置有探測頭(4)，探測頭(4)延伸至發酵裝置主體(1)內腔中，且連接體(2)的上固定設置有進氣管(5)和排氣管(6)，且進氣管(5)和排氣管(6)的一端都延伸至發酵裝置主體(1)中，所述進氣管(5)內腔中固定設置有過濾網(8)、吸附棉(9)、吸氣泵(10)和第一單向通氣閥(11)，所述排氣管(6)內腔中固定設置有除臭凈化裝置(12)和第二單向通氣閥(13)；冷卻輔助機構(7)，所述冷卻輔助機構(7)設置在進氣管(5)上，且冷卻輔助機構(7)包含有盒體(701)、制冷片(702)、活動銷(703)、連接塊(704)、方形套管(705)、滾珠(706)、回正組件(707)、活動槽(7071)、復位彈簧(7072)、傳動齒條(708)、第一傳動齒輪(709)、第一控制電機(710)、第一控制模塊(711)；所述盒體(701)中等距活動設置有制冷片(702)，所述制冷片(702)的一端固定設置有活動銷(703)，活動銷(703)插接設置在盒體(701)的一側，且活動銷(703)的一端固定設置有連接塊(704)，所述連接塊(704)活動插接設置在方形套管(705)中，所述方形套管(705)的一端固定設置在滾珠(706)上，滾珠(706)等距活動嵌接設置在傳動齒條(708)上，且滾珠(706)通過設置的回正組件(707)進行回正，所述傳動齒條(708)的一側嚙合連接設置有第一傳動齒輪(709)，所述第一傳動齒輪(709)的一端固定設置有第一轉軸，第一轉軸插接設置在有盒體(701)的一側，且第一轉軸的端部固定設置有第一控制電機(710)，所述第一控制電機(710)等距固定設置在盒體(701)的外側壁，且第一控制電機(710)上固定連接設置有第一控制模塊(711)；所述回正組件(707)包含有活動槽(7071)、復位彈簧(7072)，所述活動槽(7071)等距設置在盒體(701)中，且對稱設置在滾珠(706)的邊側位置，所述復位彈簧(7072)的一端固定設置在滾珠(706)的側壁上，另一端固定設置在活動槽(7071)中；調控輔助組件(14)，所述調控輔助組件(14)設置在進氣管(5)和排氣管(6)的端部，且調控輔助組件(14)包含有固定環(1401)、封塊(1402)、連接條(1403)、連接彈簧(1404)、收納槽(1405)、保溫墊(1406)、弧形槽(1407)、限位塊(1408)、弧形回拉斜槽(1409)、外齒環(1411)、第二傳動齒輪(1412)、第二控制電機(1413)、第二控制模塊(1414)；所述固定環(1401)固定設置在進氣管(5)和排氣管(6)的端部，且固定環(1401)中等距活動設置有封塊(1402)，所述封塊(1402)的一端固定設置有連接條(1403)，另一端的兩側對稱設置有斜面，且封塊(1402)活動設置在收納槽(1405)中，所述收納槽(1405)等距設置在固定環(1401)中，所述封塊(1402)在與連接條(1403)相連接端一體成型對稱設置有連接彈簧(1404)，連接彈簧(1404)另一端固定設置在收納槽(1405)中，所述保溫墊(1406)的一側固定設置有保溫墊(1406)，所述連接條(1403)的一端延伸至弧形槽(1407)，且連接條(1403)的端部固定設置有限位塊(1408)，所述限位塊(1408)活動設置在弧形回拉斜槽(1409)中，所述弧形回拉斜槽(1409)與弧形槽(1407)等距設置在外齒環(1411)中，且弧形回拉斜槽(1409)與弧形槽(1407)兩者相連通設置，所述外齒環(1411)活動設置在固定環(1401)中，且外齒環(1411)的外側嚙合連接設置有第二傳動齒輪(1412)，所述第二傳動齒輪(1412)活動設置在固定環(1401)中，第二傳動齒輪(1412)的一端固定設置有第二轉軸，第二轉軸插接設置在固定環(1401)中，且第二轉軸的端部固定設置有第二控制電機(1413)，所述第二控制電機(1413)固定設置在固定環(1401)外側壁，且第二控制電機(1413)上固定連接設置有第二控制模塊(1414)。
2.根據權利要求1所述的污泥與畜禽糞便協同高溫好氧發酵系統，其特征在于：所述過濾網(8)固定設置在進氣管(5)中，且設置在冷卻輔助機構(7)和調控輔助組件(14)之間，吸附棉(9)設置在靠近冷卻輔助機構(7)的位置，且吸附棉(9)的右側設置有吸氣泵(10)，吸氣泵(10)右側設置有第一單向通氣閥(11)。
3.根據權利要求1所述的污泥與畜禽糞便協同高溫好氧發酵系統，其特征在于：所述除臭凈化裝置(12)設置在靠近調控輔助組件(14)的位置，即除臭凈化裝置(12)設置在調控輔助組件(14)和第二單向通氣閥(13)之間，第二單向通氣閥(13)設置在靠近發酵裝置主體(1)內腔位置。
4.根據權利要求1所述的污泥與畜禽糞便協同高溫好氧發酵系統，其特征在于：所述復位彈簧(7072)和活動槽(7071)設置位置相對應、設置組數相同，且復位彈簧(7072)和活動槽(7071)在滾珠(706)的兩側各設置有兩者。
5.根據權利要求1所述的污泥與畜禽糞便協同高溫好氧發酵系統，其特征在于：所述制冷片(702)在盒體(701)中設置有若干組，且制冷片(702)的上下兩側設置有弧形面。
6.根據權利要求1所述的污泥與畜禽糞便協同高溫好氧發酵系統，其特征在于：所述弧形回拉斜槽(1409)與弧形槽(1407)、連接條(1403)、封塊(1402)設置位置相對應、設置組數相同，共設置有三組。
7.根據權利要求1所述的污泥與畜禽糞便協同高溫好氧發酵系統，其特征在于：所述封塊(1402)一端對稱設置的斜面形成一夾角，且夾角大小為120度。
發明內容
本發明的目的在于提供污泥與畜禽糞便協同高溫好氧發酵系統，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：污泥與畜禽糞便協同高溫好氧發酵系統，包括
發酵裝置主體，所述發酵裝置主體的側壁一體成型設置有連接體，連接體上固定設置有溫度監測裝置，所述溫度監測裝置的一端固定設置有探測頭，探測頭延伸至發酵裝置主體內腔中，且連接體的上固定設置有進氣管和排氣管，且進氣管和排氣管的一端都延伸至發酵裝置主體中，所述進氣管內腔中固定設置有過濾網、吸附棉、吸氣泵和第一單向通氣閥，所述排氣管內腔中固定設置有除臭凈化裝置和第二單向通氣閥；
冷卻輔助機構，所述冷卻輔助機構設置在進氣管上，且冷卻輔助機構包含有盒體、制冷片、活動銷、連接塊、方形套管、滾珠、回正組件、活動槽、復位彈簧、傳動齒條、第一傳動齒輪、第一控制電機、第一控制模塊；
調控輔助組件，所述調控輔助組件設置在進氣管和排氣管的端部，且調控輔助組件包含有固定環、封塊、連接條、連接彈簧、收納槽、保溫墊、弧形槽、限位塊、弧形回拉斜槽、外齒環、第二傳動齒輪、第二控制電機、第二控制模塊。
優選的，所述過濾網固定設置在進氣管中，且設置在冷卻輔助機構和調控輔助組件之間，吸附棉設置在靠近冷卻輔助機構的位置，且吸附棉的右側設置有吸氣泵，吸氣泵右側設置有第一單向通氣閥。
優選的，所述除臭凈化裝置設置在靠近調控輔助組件的位置，即除臭凈化裝置設置在調控輔助組件和第二單向通氣閥之間，第二單向通氣閥設置在靠近發酵裝置主體內腔位置。
優選的，所述盒體中等距活動設置有制冷片，所述制冷片的一端固定設置有活動銷，活動銷插接設置在盒體的一側，且活動銷的一端固定設置有連接塊，所述連接塊活動插接設置在方形套管中，所述方形套管的一端固定設置在滾珠上，滾珠等距活動嵌接設置在傳動齒條上，且滾珠通過設置的回正組件進行回正，所述傳動齒條的一側嚙合連接設置有第一傳動齒輪，所述第一傳動齒輪的一端固定設置有第一轉軸，第一轉軸插接設置在有盒體的一側，且第一轉軸的端部固定設置有第一控制電機，所述第一控制電機等距固定設置在盒體的外側壁，且第一控制電機上固定連接設置有第一控制模塊。
優選的，所述回正組件包含有活動槽、復位彈簧，所述活動槽等距設置在盒體中，且對稱設置在滾珠的邊側位置，所述復位彈簧的一端固定設置在滾珠的側壁上，另一端固定設置在活動槽中。
優選的，所述復位彈簧和活動槽設置位置相對應、設置組數相同，且復位彈簧和活動槽在滾珠的兩側各設置有兩者。
優選的，所述制冷片在盒體中設置有若干組，且制冷片的上下兩側設置有弧形面。
優選的，所述固定環固定設置在進氣管和排氣管的端部，且固定環中等距活動設置有封塊，所述封塊的一端固定設置有連接條，另一端的兩側對稱設置有斜面，且封塊活動設置在收納槽中，所述收納槽等距設置在固定環中，所述封塊在與連接條相連接端一體成型對稱設置有連接彈簧，連接彈簧另一端固定設置在收納槽中，所述保溫墊的一側固定設置有保溫墊，所述連接條的一端延伸至弧形槽，且連接條的端部固定設置有限位塊，所述限位塊活動設置在弧形回拉斜槽中，所述弧形回拉斜槽與弧形槽等距設置在外齒環中，且弧形回拉斜槽與弧形槽兩者相連通設置，所述外齒環活動設置在固定環中，且外齒環的外側嚙合連接設置有第二傳動齒輪，所述第二傳動齒輪活動設置在固定環中，第二傳動齒輪的一端固定設置有第二轉軸，第二轉軸插接設置在固定環中，且第二轉軸的端部固定設置有第二控制電機，所述第二控制電機固定設置在固定環外側壁，且第二控制電機上固定連接設置有第二控制模塊。
優選的，所述弧形回拉斜槽與弧形槽、連接條、封塊設置位置相對應、設置組數相同，共設置有三組。
優選的，所述封塊一端對稱設置的斜面形成一夾角，且夾角大小為120度。
與現有技術相比，本發明的有益效果是：
本發明設置的污泥與畜禽糞便協同高溫好氧發酵裝置，對于其溫控工作進行改進和優化，從而增長其最佳發酵工作溫度的時長，縮減溫控工時間，提升整體發酵工作效率；通過甚至的溫度監測裝置、探測頭、進氣管、排氣管、過濾網、吸附棉、吸氣泵、第一單向通氣閥、除臭凈化裝置、第二單向通氣閥和冷卻輔助機構、調控輔助組件之間的配合使用，即在不影響發酵正常進行的前提下，能夠快速對高溫進行冷卻降溫，使其快速到達最佳反應溫度，保證其高效發酵工作的進行；且在這過程中，能夠根據最優溫度與實際溫度的差值以及發酵需求對其降溫工作進行相應的調控，使其溫控工作更加精準，對于高效率發酵工作的進行具有積極作用。
（發明人：劉峰;蔣希）
