公布日：2023.11.10
申請日：2023.09.22
分類號：C02F1/00(2023.01)I;B01F35/83(2022.01)I;B01F35/22(2022.01)I;B01F35/221(2022.01)I;B01F35/12(2022.01)I;B01F31/441(2022.01)I;B01F31/44(2022.01)I
摘要
本發明涉及污水處理技術領域，具體地說，涉及一種污水處理加藥設備，包括凈化箱和安裝在凈化箱頂部的箱蓋，箱蓋上設有與凈化箱連通的加藥斗，所述加藥斗內設有用于控制藥物定量進入凈化箱內的翻轉機構；所述翻轉機構包括第一電機、轉動安裝在加藥斗內的翻轉板，所述第一電機驅動翻轉板轉動，所述翻轉板初始狀態水平設置，翻轉板水平設置時，翻轉板四邊抵接在加藥斗的內壁四周，本發明可使藥物定量落入到凈化箱內；保證藥物與污水的添加比例，可以實現更好的凈化污水的效果。
權利要求書

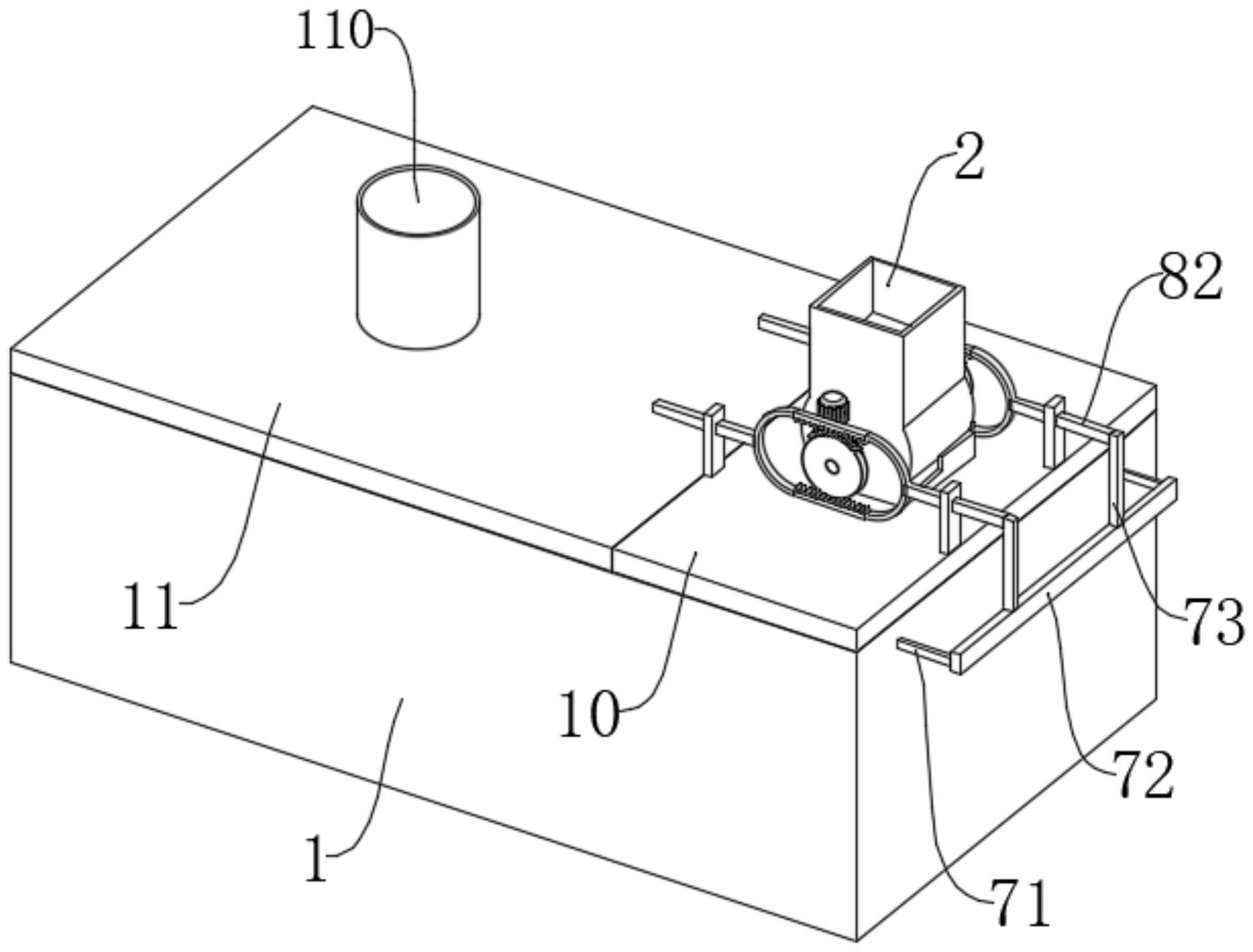

1.一種污水處理加藥設備，包括凈化箱(1)和安裝在凈化箱(1)頂部的箱蓋，其特征在于：箱蓋上設有與凈化箱(1)連通的進水管(110)和加藥斗(2)，進水管(110)內設有對加水的污水進行過濾的過濾組件，所述加藥斗(2)內設有用于控制藥物定量進入凈化箱(1)內的翻轉機構；加藥斗(2)內位于翻轉機構的下方設有第一攪拌機構，還包括設于凈化箱內的第二攪拌機構、第一聯動機構、第二聯動機構和與第一聯動機構連接的拍擊板(84)；當第一攪拌機構工作時，帶動第一聯動機構工作使拍擊板(84)來回拍擊加藥斗(2)，同時，第一聯動機構帶動第二聯動機構工作從而驅動第二攪拌機構工作；所述第一攪拌機構包括水平設置并轉動連接在加藥斗(2)內部的轉軸(40)、固定連接在轉軸(40)軸體上的轉桿(41)和驅動轉軸(40)轉動的驅動組件。
2.根據權利要求1所述的一種污水處理加藥設備，其特征在于：所述翻轉機構包括第一電機(31)、轉動安裝在加藥斗(2)內的翻轉板(30)，所述第一電機(31)驅動翻轉板(30)轉動，所述翻轉板(30)初始狀態水平設置，翻轉板(30)水平設置時，翻轉板(30)四邊抵接在加藥斗(2)的內壁四周。
3.根據權利要求2所述的一種污水處理加藥設備，其特征在于：所述翻轉板(30)上安裝有用于檢測翻轉板(30)上藥物重量的重力傳感器，所述第一電機(31)和重力傳感器均連接至控制器，所述重力傳感器檢測到翻轉板(30)上藥物重量達到設定值時，第一電機(31)工作帶動翻轉板(30)翻轉使藥物進入到凈化箱(1)內。
4.根據權利要求3所述的一種污水處理加藥設備，其特征在于：驅動組件包括第二電機(52)、蝸輪(50)和蝸桿(51)，轉軸(40)的兩端均延伸至加藥斗(2)外部，蝸輪(50)安裝在轉軸(40)上，第二電機(52)安裝在加藥斗(2)外壁，第二電機(52)輸出軸與蝸桿(51)端部同軸連接，蝸桿(51)與蝸輪(50)嚙合。
5.根據權利要求4所述的一種污水處理加藥設備，其特征在于：第二攪拌機構包括攪拌軸(61)和攪拌板(62)，凈化箱(1)內壁固定連接有固定板(60)，攪拌軸(61)轉動連接在固定板(60)上，攪拌板(62)固定連接在攪拌軸(61)的軸體上。
6.根據權利要求5所述的一種污水處理加藥設備，其特征在于：所述攪拌板(62)上設有若干通孔。
7.根據權利要求6所述的一種污水處理加藥設備，其特征在于：第一聯動機構包括回形環(80)和四分之一齒輪(81)，四分之一齒輪(81)安裝在轉軸(40)的端部，回形環(80)內壁頂部和內壁底部均安裝有第二齒條(800)，還包括安裝在箱蓋上的支撐板(83)，回形環(80)的兩側均固定連接有導桿(82)，導桿(82)的中部穿過支撐板(83)與支撐板(83)滑動連接，四分之一齒輪(81)轉動與回形環(80)內壁頂部和內壁底部的第二齒條(800)嚙合帶動回形環(80)水平往復運動，拍擊板(84)與導桿(82)固定連接。
8.根據權利要求7所述的一種污水處理加藥設備，其特征在于：第二聯動機構包括相互嚙合的齒輪(70)和第一齒條(71)，齒輪(70)安裝在攪拌軸(61)上，第一齒條(71)與導桿(82)平行并滑動連接在固定板(60)上，第一齒條(71)的一端延伸至凈化箱(1)外部并固定連接有推桿(72)，還包括用于連接推桿(72)和導桿(82)的連接桿(73)。
9.根據權利要求1所述的一種污水處理加藥設備，其特征在于：過濾組件包括螺紋連接在進水管(110)內壁的第一過濾網和第二過濾網，第一過濾網位于第二過濾網上方，第一過濾網的過濾孔徑大于第二過濾網的過濾孔徑。
發明內容
本發明的目的在于提供一種污水處理加藥設備，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：
一種污水處理加藥設備，包括凈化箱和安裝在凈化箱頂部的箱蓋，箱蓋上設有與凈化箱連通的加藥斗，所述加藥斗內設有用于控制藥物定量進入凈化箱內的翻轉機構；所述翻轉機構包括第一電機、轉動安裝在加藥斗內的翻轉板，所述第一電機驅動翻轉板轉動，所述翻轉板初始狀態水平設置，翻轉板水平設置時，翻轉板四邊抵接在加藥斗的內壁四周，所述翻轉板上安裝有用于檢測翻轉板上藥物重量的重力傳感器，所述第一電機和重力傳感器均連接至控制器，所述重力傳感器檢測到翻轉板上藥物重量達到設定值時，第一電機工作帶動翻轉板翻轉使藥物進入到凈化箱內；加藥斗內位于翻轉板下方設有第一攪拌機構，還包括設于凈化箱內的第二攪拌機構、第一聯動機構、第二聯動機構和與第一聯動機構連接的拍擊板；當第一攪拌機構工作時，帶動第一聯動機構工作使拍擊板來回拍擊加藥斗，同時，第一聯動機構帶動第二聯動機構工作從而驅動第二攪拌機構工作。
優選的，所述第一攪拌機構包括水平設置并轉動連接在加藥斗內部的轉軸、固定連接在轉軸軸體上的轉桿和驅動轉軸轉動的驅動組件。
優選的，驅動組件包括第二電機、蝸輪和蝸桿，轉軸的兩端均延伸至加藥斗外部，蝸輪安裝在轉軸上，第二電機安裝在加藥斗外壁，第二電機輸出軸與蝸桿端部同軸連接，蝸桿與蝸輪嚙合。
優選的，第二攪拌機構包括攪拌軸和攪拌板，凈化箱內壁固定連接有固定板，攪拌軸轉動連接在固定板上，攪拌板固定連接在攪拌軸的軸體上。
優選的，所述攪拌板上設有若干通孔。
優選的，第一聯動機構包括回形環和四分之一齒輪，四分之一齒輪安裝在轉軸的端部，回形環內壁頂部和內壁底部均安裝有第二齒條，還包括安裝在箱蓋上的支撐板，回形環的兩側均固定連接有導桿，導桿的中部穿過支撐板與支撐板滑動連接，四分之一齒輪轉動與回形環內壁頂部和內壁底部的第二齒條嚙合帶動回形環水平往復運動，拍擊板與導桿固定連接。
優選的，第二聯動機構包括相互嚙合的齒輪和第一齒條，齒輪安裝在攪拌軸上，第一齒條與導桿平行并滑動連接在固定板上，第一齒條的一端延伸至凈化箱外部并固定連接有推桿，還包括用于連接推桿和導桿的連接桿。
與現有技術相比，本發明的有益效果是：
首先，該污水處理加藥設備，向加藥斗內加入藥物，藥物會落在翻轉板上，重力傳感器可檢測到翻轉板上藥物的重量，當重力傳感器檢測到藥物重量達到設定值時，停止向加藥斗內加料，同時重力傳感器將信號傳遞給控制器，控制器控制第一電機工作，帶動翻轉板轉動，使翻轉板翻轉傾斜，可使藥物定量落入到凈化箱內；保證藥物與污水的添加比例，可以實現更好的凈化污水的效果。
其次，第一攪拌機構的設置，可對加藥斗內部下料的藥物進行攪拌，避免藥物下料造成堵塞；具體的，啟動第二電機工作，可帶動蝸桿轉動，由于蝸桿與蝸輪嚙合，從而可帶動蝸輪和轉軸轉動，即可帶動轉桿轉動，從而可對加藥斗內部下料的藥物進行攪拌，避免藥物下料造成堵塞。
最后，通過第一聯動機構和拍擊板的設置，拍擊板移動至加藥斗的外壁位置拍擊加藥斗，從而將附著在加藥斗內壁上的藥物振動掉落，避免藥物過多的附著在加藥斗內壁上造成浪費。
（發明人：張威;鐘文定;朱柏楠）
