申請日2014.10.17

　　公開(公告)日2015.01.21

　　IPC分類號C02F3/30; C02F9/14

　　摘要

　　本發明公開了一種序批式生化污水處理裝置及用其進行沉淀排水的方法，其技術方案的要點是包括由厭氧區、缺氧區、好氧區和沉淀區組成的生化反應池，所述沉淀區用隔墻分為多個子沉淀區，在好氧區底部、每個子沉淀區底部均設有曝氣裝置，在每個子沉淀區底部還設有用于將沉淀出來的污泥回流至厭氧區的污泥回流泵，每個子沉淀區與好氧區之間在隔墻底部相連通，在隔墻上部設有曝氣連通口和用于封堵所述曝氣連通口的拍門，在每個子沉淀區均設有供上清液排出的出水管和與所述出水管相連用于控制出水的可提升式溢流堰。本發明能有效解決污泥在子沉淀區底部長時間缺氧結塊成泥渣漂浮在上清液并隨上清液一同排出，從而影響排出水的水質的問題。

　　權利要求書

　　1.一種序批式生化污水處理裝置，其特征在于：包括有生化 反應池(1)，所述生化反應池(1)由內至外依次分隔成厭氧區(2)、 缺氧區(3)、好氧區(4)和沉淀區(5)，所述厭氧區(2)與缺氧區 (3)、缺氧區(3)與好氧區(4)的上部和下部均相互連通，所述沉 淀區(5)用隔墻分為多個子沉淀區(5)，在所述好氧區(4)底部、 每個子沉淀區(5)底部均設有曝氣裝置(8)，在每個子沉淀區(5) 底部還設有用于將沉淀出來的污泥回流至厭氧區(2)的污泥回流泵 (10)，每個子沉淀區(5)與好氧區(4)之間在隔墻底部相連通， 在隔墻上部設有曝氣連通口(11)和用于封堵所述曝氣連通口(11) 的拍門(12)，在所述厭氧區(2)設有供污水流入的進水管(6)，在 每個子沉淀區(5)均設有供上清液排出的出水管(7)和與所述出水 管(7)相連用于控制出水的可提升式溢流堰(9)。

　　2.根據權利要求1所述的序批式生化污水處理裝置，其特征 在于：所述的子沉淀區(5)用隔墻分為三個且大小相同，分別為第 一子沉淀區、第二子沉淀區、第三子沉淀區。

　　3.根據權利要求2所述的序批式生化污水處理裝置，其特征 在于：所述生化反應池(1)為圓形，所述厭氧區(2)設在所述生化 反應池(1)的中部，由內向外分布的厭氧區(2)、缺氧區(3)、好 氧區(4)和沉淀區(5)呈同心圓狀。

　　4.根據權利要求3所述的序批式生化污水處理裝置，其特征 在于：所述的拍門(12)為由氣缸帶動的氣動拍門。

　　5.根據權利要求4所述的序批式生化污水處理裝置，其特征 在于：在所述好氧區(4)與所述缺氧區(3)之間、設置有回流堰門 (14)，在所述厭氧區(2)、缺氧區(3)、好氧區(4)底部均設有推 流器(13)。

　　6.根據權利要求5所述的序批式污水處理裝置，其特征在于： 所述污泥回流泵(10)上連接有通往所述厭氧區(2)的污泥回流管 (15)，在所述的污泥回流管(15)和所述曝氣裝置(8)上均設有控 制其通斷的閥。

　　7.一種采用權利要求2至6任一項所述序批式污水處理裝置 進行沉淀排水的方法，其特征在于分別包括如下三個階段：

　　1)第一階段：升高第一子沉淀區的可提升式溢流堰(9)，關閉 第一子沉淀區的所述曝氣連通口(11)，其內的第一子沉淀區的曝氣 裝置(8)、污泥回流泵(10)停止工作，將進入第一子沉淀區的污水 進行靜置沉淀，同時降低第二子沉淀區的可提升式溢流堰(9)，關閉 第二子沉淀區的曝氣連通口(11)，其內的曝氣裝置(8)、污泥回流 泵(10)停止工作，將第二子沉淀區的上清液排出，升高第三子沉淀 區的可提升式溢流堰(9)，打開第三子沉淀區的曝氣連通口(11)， 其內的曝氣裝置(8)、污泥回流泵(10)開始工作，對第三子沉淀區 底部的污泥進行曝氣和回流;

　　2)然后進入第二階段：第一子沉淀區重復第一階段的第二子沉 淀區排水過程，第二子沉淀區重復第一階段的第三子沉淀區曝氣和污 泥回流過程，第三子沉淀區重復第一階段的第一子沉淀區靜置沉淀過 程;

　　3)最后是第三階段：第一子沉淀區重復第一階段的第三子沉淀 區曝氣和污泥回流過程，第二子沉淀區重復第一階段的第一子沉淀區 靜置沉淀過程，第三子沉淀區重復第一階段的第二子沉淀區排水過 程。

　　說明書

　　一種序批式生化污水處理裝置及其沉淀排水的方法

　　【技術領域】

　　本發明涉及一種生化污水處理設備，尤其是涉及一種序批式沉淀一體化多級生化污水處理裝置及用該裝置進行沉淀排水的方法。

　　【背景技術】

　　生化污水處理的原理是通過生物作用，尤其是微生物的作用，完成有機物的分解和生物體的合成，將有機污染物轉變成無害的氣體產物(CO2)、液體產物(水)以及富含有機物的固體產物(微生物群體或稱生物污泥)，目前這種污水處理的方法被越來越多的城市污水處理廠采用，其中的生物污泥在沉淀池中經沉淀后固液分離，從凈化后的污水中除去，從而達到排出上清液的目的。我公司在之前的發明專利《帶刮泥板的一體化自回流多級生化污水處理裝置》授權公告號CN10397176B中,采用了沉淀池斜底板和刮泥板結合的方法來實現污泥回流，但該方法中的斜底板造價高，且用刮泥板刮除生物污泥效率低、也刮不干凈，時間長了后斜底板上的生物污泥會變成泥渣懸浮在上清液面上一起排出，導致排出的上清液質量不達標。

　　我公司的另外一個發明專利申請《一種批序式污水處理裝置》申請號為201310291310.9，也存在如下缺點。

　　第一，采用進水閥控制進水，排水閥排水，造價昂貴;

　　第二，進水和排水不同步，上清液排完后再進水，或者在排水的 同時不進水，因水位的升高或降低導致水壓波動而造成驅動曝氣管曝氣的風機的損壞;

　　【發明內容】

　　本發明目的是克服了現有技術的不足，提供一種序批式生化污水處理裝置及其沉淀排水的方法，該污水處理裝置具有能夠實現連續進水和連續出水，處理后的上清液質量高，污水沉淀效率高，設備投資低、便于建造等諸多優點，采用該裝置進行沉淀排水后不會再出現污泥厭氧上浮的現象。

　　本發明是通過以下技術方案實現的：

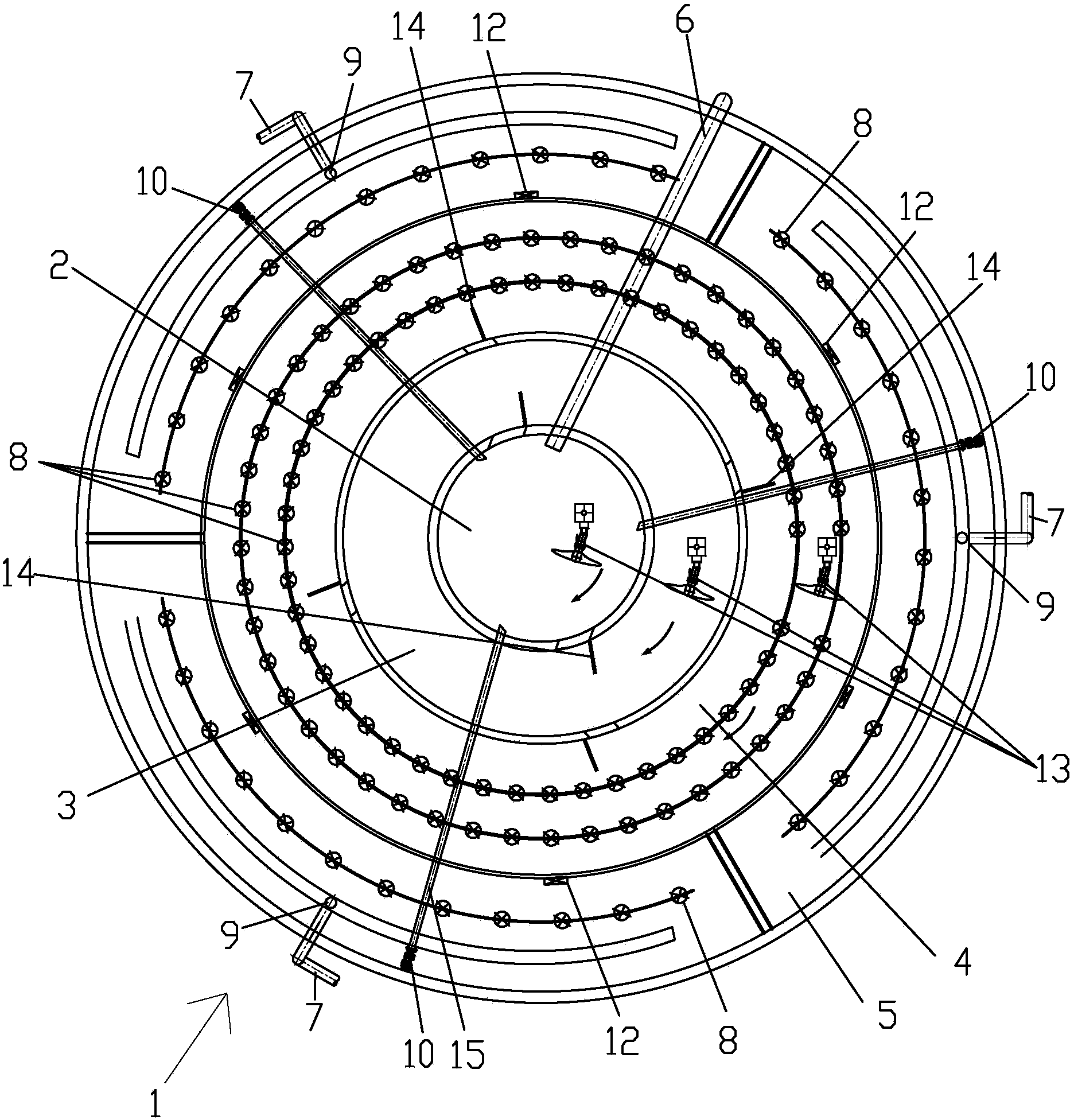

　　一種序批式生化污水處理裝置，其特征在于：包括有生化反應池1，所述生化反應池1由內至外依次分隔成厭氧區2、缺氧區3、好氧區4和沉淀區5，所述厭氧區2與缺氧區3、缺氧區3與好氧區4的上部和下部均相互連通，所述沉淀區5用隔墻分為多個子沉淀區5，在所述好氧區4底部、每個子沉淀區5底部均設有曝氣裝置8，在每個子沉淀區5底部還設有用于將沉淀出來的污泥回流至厭氧區2的污泥回流泵10，每個子沉淀區5與好氧區4之間在隔墻底部相連通，隔墻上部設有曝氣連通口11和用于封堵所述曝氣連通口11的拍門12，在所述厭氧區2設有供污水流入的進水管6，在每個子沉淀區5均設有供上清液排出的出水管7和與所述出水管7相連用于控制出水的可提升式溢流堰9。

　　如上所述的序批式生化污水處理裝置，其特征在于：所述的子沉淀區5用隔墻分為三個且大小相同，分別為第一子沉淀區、第二子沉 淀區、第三子沉淀區。

　　如上所述的序批式生化污水處理裝置，其特征在于：所述生化反應池1為圓形，所述厭氧區2設在所述生化反應池1的中部，由內向外分布的厭氧區2、缺氧區3、好氧區4和沉淀區5呈同心圓狀。

　　如上所述的序批式生化污水處理裝置，其特征在于：所述的拍門12為由氣缸帶動的氣動拍門。

　　如上所述的序批式生化污水處理裝置，其特征在于：在所述好氧區4與所述缺氧區3之間、設置有回流堰門14，在所述厭氧區2、缺氧區3、好氧區4底部均設有推流器13。

　　如上所述的序批式污水處理裝置，其特征在于：所述污泥回流泵10上連接有通往所述厭氧區2的污泥回流管15，在所述的污泥回流管15和所述曝氣裝置8上均設有控制其通斷的閥。

　　一種采用如上所述序批式污水處理裝置進行沉淀排水的方法，其特征在于分別包括如下三個階段：

　　1)第一階段：升高第一子沉淀區的可提升式溢流堰9，關閉第一子沉淀區的所述曝氣連通口11，其內的第一子沉淀區的曝氣裝置8、污泥回流泵10停止工作，將進入第一子沉淀區的污水進行靜置沉淀;同時降低第二子沉淀區的可提升式溢流堰9，關閉第二子沉淀區的曝氣連通口11，其內的曝氣裝置8、污泥回流泵10停止工作，將第二子沉淀區的上清液排出;升高第三子沉淀區的可提升式溢流堰9，打開第三子沉淀區的曝氣連通口11，其內的曝氣裝置8、污泥回流泵10開始工作，對第三子沉淀區底部的污泥進行曝氣和回流;

　　2)然后進入第二階段：第一子沉淀區重復第一階段的第二子沉淀區排水過程，第二子沉淀區重復第一階段的第三子沉淀區曝氣和污泥回流過程，第三子沉淀區重復第一階段的第一子沉淀區靜置沉淀過程;

　　3)最后是第三階段：第一子沉淀區重復第一階段的第三子沉淀區曝氣和污泥回流過程，第二子沉淀區重復第一階段的第一子沉淀區靜置沉淀過程，第三子沉淀區重復第一階段的第二子沉淀區排水過程。

　　與現有技術相比，本發明有如下優點：

　　1、本發明每個子沉淀區與相鄰的好氧區的隔墻在下部連通，用于進水，從而節省了昂貴的進水閥，水從下部進入子沉淀區，在子沉淀區排出上清液的同時，也在進水，使整個生化反應池的水位相同，避免了進水時，子沉淀區水位升高導致的水壓增大而造成驅動曝氣的風機損壞;另外在隔墻上部開設有曝氣連通口及氣動拍門，在沉淀和排水階段程序自動控制拍門關閉該曝氣連通口，防止好氧區的污泥進入子沉淀區，在曝氣階段打開該曝氣連通口，子沉淀區和好氧區在曝氣連通口連通，子沉淀區的曝氣裝置也開始和好氧區的曝氣裝置一同曝氣，可有效降低子沉淀區的污泥濃度，使子沉淀區和好氧區的污泥均衡，有利于污泥回流泵將子沉淀區的污泥回流到厭氧區進行生物除磷，防止子沉淀區底部的污泥濃度過大而不能及時被污泥回流泵回流，導致污泥長時間缺氧結塊成泥渣漂浮在上清液并隨上清液一同排出，影響排出水的水質。

　　2、本發明將最外層的沉淀區用隔墻分隔3個區間，分別為第 一子沉淀區、第二子沉淀區、第三子沉淀區，三個子沉淀區大小相同，在每個子沉淀區安裝有可提升式溢流堰，用氣缸驅動該可提升式溢流堰上升或下降，當該可提升式溢流堰下降至水面時，沉淀池的水就流進堰槽內并通過出水管排出池外，當升高該可提升式溢流堰時，水就無法流進堰槽，停止出水，節省了昂貴的排水閥。污水分別經厭氧區、缺氧區和好氧區內活性污泥中的微生物處理后從底部進入子沉淀區，在子沉淀區經過靜置沉淀、排水、曝氣和污泥回流三個階段完成污水沉淀和清水排出的過程，三個子沉淀區在上述三階段是序批式輪流運作的，本發明通過此種沉淀排水的方法可達到連續進水和出水的目的，大大提高了污水處理的效率，由于沉淀區有三分之一總是好氧曝氣的，所以沉淀區的面積至少節省三分之一。

　　3、本發明將把沉淀區傳統的斜斗變成平底，減少了施工難度;同時因為沉淀區從底部進水，不需進水閥;采用可提升式溢流堰而不是排水閥排水，大大節省了投資。

　　4、本發明在好氧區與缺氧區之間、缺氧區與厭氧區之間設置了回流堰門，在所述厭氧區、缺氧區、好氧區底部均設有推流器，好氧區混合液在推流器的推動下沿圓環運動，流動時部分混合液從好氧區的旋轉回流堰門沿切線進入缺氧區和厭氧區，另一方面好氧區的水力波動也驅使混合液可以通過旋轉回流堰門進入缺氧區和厭氧區，從而形成好氧至缺氧、厭氧的硝化—反硝化內回流，調節好氧區旋轉回流堰門的開度就可以控制回流的量，從而調節脫氮的效果。

　　5、本發明在沉淀池底部安裝有污泥回流泵，在污泥回流泵上 連接有與厭氧區連通的污泥回流管，污泥回流形成好氧、厭氧的生物除磷系統。
