申請日2013.08.21

　　公開(公告)日2013.12.11

　　IPC分類號C02F9/14; C02F1/52; C02F1/40

　　摘要

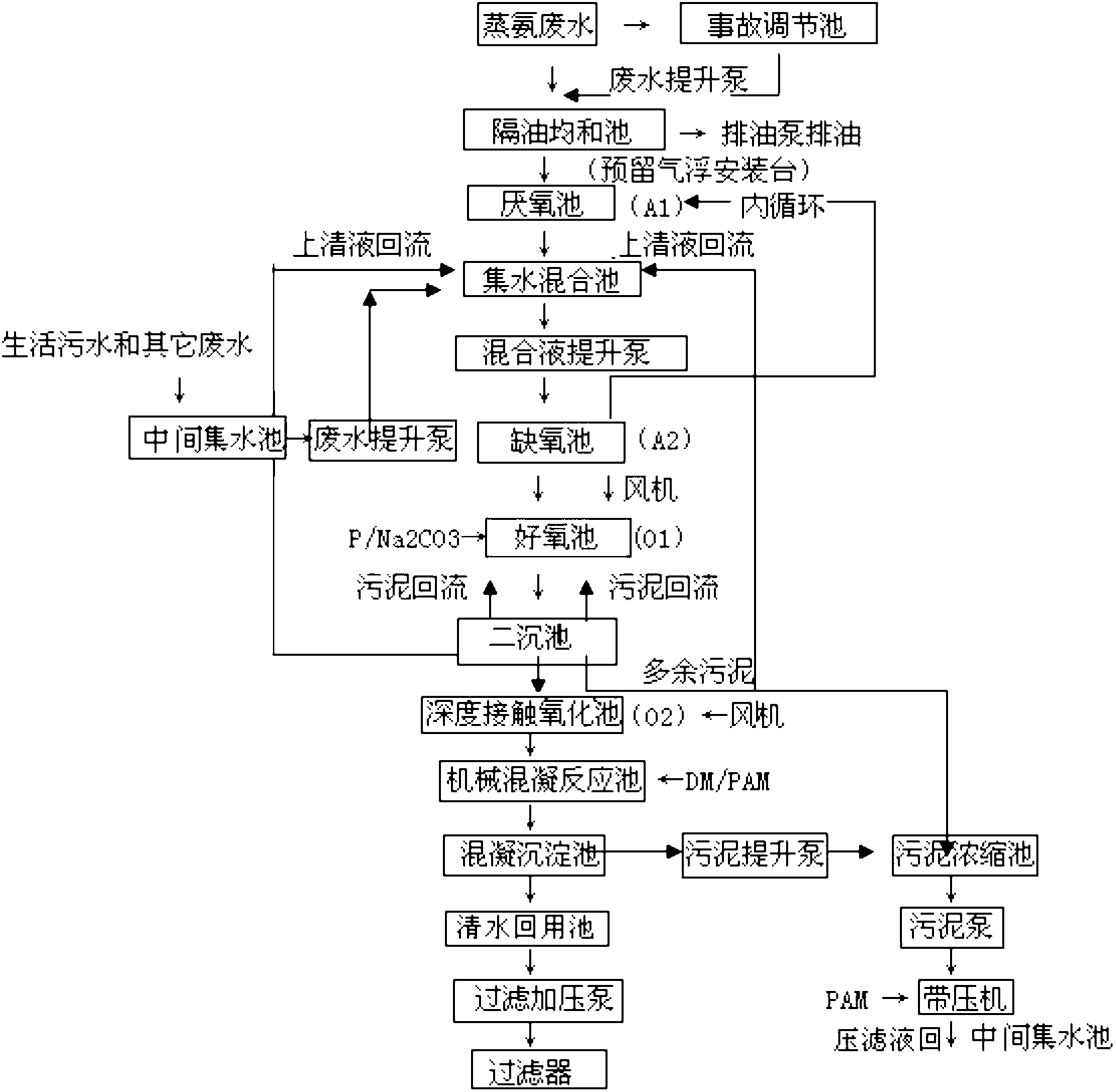

　　本發明公布了一種焦化污水處理工藝，主要包括：污水預處理、污水生化處理、物化后處理幾個步驟;主要工藝采用預處理+A2/O2生化處理+物化后處理流程。預處理部分包括有隔油池、事故調節池、收集其它廢水和生活污水的中間集水池;生化處理處理中主要有集水混合池、缺氧池、好氧池及二沉池和深度接觸氧化池;物化后處理中主要包括有機械混凝反應池、混凝沉淀池、清水回用池及自動過濾器組成。本工藝的處理效果好，運行成本低，基建投資少，占地面積小。

　　權利要求書

　　1.一種焦化污水處理工藝，其特征在于，包括如下處理步驟：

　　1)污水預處理：蒸氨廢水進入隔油池，隔油池包括隔油區和水質均和區; 在隔油區，重油沉淀在下部的集油斗內，依靠排油泵定期排出;在水質均和區， 廢水逆向流上升通過集水堰收集后進入?yún)捬醭?

　　2)污水生化處理：經厭氧池水解酸化以及緩沖處理后的出水進入集水混合 池內，并與二沉池中的回流硝化液、中間集水池中的生活污水以及其它廢水進行 混合，最后通過混合液提升泵提升進入缺氧池;經缺氧池處理后的出水自流至好 氧池;經好氧池處理后的出水進入二沉池;經二沉池處理后的出水自流至深度接 觸氧化池;

　　3)物化后處理：經深度接觸氧化處理后的廢水依次通過機械混凝反應池及 混凝沉淀池去除SS和殘余部分的COD;經混凝沉淀池處理后的出水進入清水回 用池內，并通過過濾加壓回用泵提升，最后通過過濾器進行過濾，進而去除大量 懸浮物或進一步降低色度后輸送到熄焦池內進行熄焦回用。

　　2.如權利要求1所述的一種焦化污水處理工藝，其特征在于，步驟1)中 還包括有事故調節池，所述事故調節池儲存的事故廢水通過定量泵提升進入隔油 池。

　　3.如權利要求1所述的一種焦化污水處理工藝，其特征在于，步驟2)中 的厭氧池內設置有內循環泵，其用于從缺氧池內抽取定量廢液進入?yún)捬醭貎?nèi)補充 有機碳源。

　　4.如權利要求1所述的一種焦化污水處理工藝，其特征在于，步驟2)中 的缺氧池底部設置有管式布水裝置和間隙空氣攪拌裝置;且在所述好氧池上端口 還安裝有消泡水管道;所述好氧池通過風機鼓入空氣，為微生物提供氧源和對混 合液進行攪拌;并投加磷鹽補充碳源和投加堿液調整PH值。

　　說明書

　　一種焦化污水處理工藝

　　技術領域

　　本發明涉及一種焦化污水處理工藝，屬于污水處理技術領域。

　　背景技術

　　目前，焦化廢水中含有大量環鏈有機化合物、疊氮類無機化合和氨氮等，這 些物質無論是進入水體(如排入地面水體或滲入地下水體)，還是其中的一些物 質釋放進入大氣，他們都會直接的或間接地對動、植物產生嚴重的危害。人直接 食用了含這類物質一定濃度的水，或長時間的吸入含該類物質的空氣，會得病及 嚴重者可以致癌;特別是有些物質可在動物或植物體內富集，使其濃度濃縮許多 倍，最終通過食物鏈可侵害到人;焦化廢水中的含碳類化合物多數都是耗氧類物 質，他們進入水體后要消耗水體中的溶解氧，嚴重時可以導致水體的腐化;而焦 化廢水中的含氮類物質，能導致水體的富營養化，可以導致藻類的大量滋生和繁 殖;氨氮在水體中還能轉化成亞硝態氮，嬰幼兒食用了含有一定濃度亞硝態氮的 水，可導致白血病。由于焦化廢水對自然生態的破壞極其嚴重，對人類的威脅巨 大，因此，不僅要對其進行治理，而且要進行徹底的治理，并且要防止污染的轉 移和產生二次污染。污水的組成復雜，其成份與性質隨企業的生產產品的結構， 生產技術的質量、以及循環經濟的利用不同而變化。污水中所含污染物可分為有 機物和無機物兩大類。無機物一般以銨鹽等形式存在，如NH4+、NH3、SCN-、 CN-、SO42-、TP等。有機物除CODcr、BOD5、SS等外，還包括脂肪族化合物、雜 環類化合物和多環芳香烴等，同時還包括石油類、動植物油類物質。污水中含有 大量的有毒有害物質，其中某些酚類化合物能使細胞蛋白質發生變性和沉淀，對 各種細胞都有直接毒害作用，還可以引起高鐵血紅蛋白癥;其中氰化物屬劇毒物 質，進入有機體后，可與高鐵型細胞色素氧化酶結合，變成氰化高鐵型細胞色素 氧化酶，使其失去傳遞氧的作用，從而引起組織缺氧而致中毒;其中大量的多環 芳烴和雜環類化合物，不少被疑為致癌和致突變物質，其中大量的有機物排入水 體后，還將消耗水中大量的溶解氧，造成水體缺氧，危害水生生物。

　　另外，污水中的NH3-N對水生生物也有毒害作用，還會引起水體的富營養化 問題，高濃度的NH3–N本身就是一種不穩定的無機物，它在微生物的作用下會 被氧化為NO2-和NO3-，同時消耗水中的溶解氧，生成的NO2-則是一種潛在的致 癌物質，高濃度的NH3–N對周圍環境及設施設備危害也較大，如下風向的花草 樹木枯槁;設備、欄桿及配電箱腐爛等。因此，污水治理達標乃至減排工程，越 來越引起國際社會、中央政府、地方政府、各界組織和公民的重視并進入強制執 行環節。強調環境保護，是創造小康社會、和諧社會必不可少的保障之一。

　　污染治理既不是可有可無的事情，也不是只有消耗沒有產出的花錢項目，污 染治理不僅具有明顯的環境效益和社會效益，而且根據國家“三同時”的建設原 則，污染治理完備與否，是建設項目能否投產和運行的先提條件，就如同生產就 不得不用電、不得不雇工一樣。如果生態一旦遭到嚴重破壞，不僅會給人類帶來 災難，而且恢復生態所付出的經濟代價可能要比現在所得到的經濟效益高出數 倍，而且恢復生態所需的時間往往要數十年，乃至上百年。

　　在技術方面，經過數十年的公關和廢水治理的生產實踐，國內焦化廢水治理 從無到有，從單項治理到綜合治理，現已實現了焦化廢水的完全無害化治理，特 別是在生物處理技術方面已處于國際領先地位。在上個世紀六十年代，國內首先 實現了焦化廢水的“生物脫酚處理”;接著在上個世紀七十年代末，又實現了以 降低焦化廢水COD為目的的“酚氰污水處理”;而在上個世紀九十年代初，我們 在焦化廢水完全無害化治理，即“焦化廢水生物脫氮處理”方面又取得了重大突 破，一舉使國內焦化廢水治理獨具國際領先地位。目前我們?cè)趪?guó)內外設計的焦化 污水處理，全部采用了生物脫氮處理，并且有不少?gòu)S都已順利投入運行，最早的 焦化廢水生物脫氮處理裝置已運行多年。根據2008年國家環境保護部提出新的 即將頒布的GB16171-20《煉焦工業污染物排放標準》對綜合污染物含量加以限 定的情況，國內也已進行成功的設計和運行并取得確切的成功數據和經驗。

　　在經濟方面，經過近三十多年的高速發展，我國國民經濟及多數企業的經濟 實力都有了極大的提高，特別是近幾年來焦化工業跳躍式的發展，使焦化工業治 理污染的前景變的十分光明。在十幾年以前，由于中國經濟的發展始終落后于技 術的進步，而治理污染的支出在企業的成本中又始終占據著舉足輕重的分量，甚 至有時已威脅到了企業的生存，因此先進的廢水治理技術難以得到推廣，盡管如 此，那時國內所有的焦化企業對焦化廢水還是進行了治理，盡管是不完全治理， 但是重大危害都已消除。在2000年前后的幾年中，由于國有冶金企業的改制和 民營焦化企業的大量出現，受到資金和市場的制約，焦化行業環境治理的欠債比 較多。近幾年來，民眾對節約不可再生資源和治理環境污染的呼聲越來越高，政 府對節約不可再生資源和治理環境污染所采取的措施也越來越嚴厲，特別是政府 收取的污染在快速上升，有的可能將要高出了治污費的數倍，這樣將迫使污染企 業主動治污。

　　特別是一些民營企業家隨著財富積累的逐漸完成，關注社會進步、關注慈善 事業、關注自然環境已成為他們的主動選擇，從這一點上來說，又為環境治理提 供了有利的政治基礎。未來污染是否得到治理，也是企業在優勝劣汰中能否生存 的重要條件。

　　發明內容

　　本發明目的是針對現有技術存在的缺陷提供一種焦化污水處理工藝。

　　本發明為實現上述目的，采用如下技術方案：一種焦化污水處理工藝，包括 如下處理步驟：

　　1)污水預處理：蒸氨廢水進入隔油池，隔油池包括隔油區和水質均和區; 在隔油區，重油沉淀在下部的集油斗內，依靠排油泵定期排出;在水質均和區， 廢水逆向流上升通過集水堰收集后進入?yún)捬醭?

　　2)污水生化處理：經厭氧池水解酸化以及緩沖處理后的出水進入集水混合 池內，并與二沉池中的回流硝化液、中間集水池中的生活污水以及其它廢水進行 混合，最后通過混合液提升泵提升進入缺氧池;經缺氧池處理后的出水自流至好 氧池;經好氧池處理后的出水進入二沉池;經二沉池處理后的出水自流至深度接 觸氧化池;

　　3)物化后處理：經深度接觸氧化處理后的廢水依次通過機械混凝反應池及 混凝沉淀池去除SS和殘余部分的COD;經混凝沉淀池處理后的出水進入清水回 用池內，并通過過濾加壓回用泵提升，最后通過過濾器進行過濾，進而去除大量 懸浮物或進一步降低色度后輸送到熄焦池內進行熄焦回用。

　　進一步的，步驟1)中還包括有事故調節池，所述事故調節池儲存的事故廢 水通過定量泵提升進入隔油池。

　　進一步的，步驟2)中的厭氧池內設置有內循環泵，其用于從缺氧池內抽取 定量廢液進入?yún)捬醭貎?nèi)補充有機碳源。

　　進一步的，步驟2)中的缺氧池底部設置有管式布水裝置和間隙空氣攪拌裝 置;且在所述好氧池上端口還安裝有消泡水管道;所述好氧池通過風機鼓入空氣， 為微生物提供氧源和對混合液進行攪拌;并投加磷鹽補充碳源和投加堿液調整 PH值。

　　本發明的有益效果：本發明的工藝在預處理中不投加藥劑，這樣不僅不再產 生額外的污染物，更重要的是可大大減少污水處理的運行成本;另外，也不在預 處理中采用物理和化學的方法破除酚類等有機物，從而確保了預反硝化過程中有 足夠的有機碳源。本工藝僅利用生化處理部分，就可以使處理后的出水，除COD 和懸浮物為二級標準外，其他均可達到一級標準;本工藝預留了中水回用深度凈 化區域，以備今后排放標準更嚴格后的系統升級;由于生化系統采用了延時曝氣 工藝，所以系統產剩余污泥量較少，經濃縮后，如不經壓濾脫水處理，直接送熄 焦系統的粉焦沉淀池，若業主需要可省去了污泥脫水系統，節約建設費用和運行 費用。整體來說，本工藝的處理效果好，運行成本低，基建投資少，占地面積小。
