申請日2013.08.23

　　公開(公告)日2014.03.12

　　IPC分類號C02F9/04; C02F1/52; C02F1/72; C02F1/28

　　摘要

　　本實用新型公開了一種廢水處理的達標末端系統，包括依次連接的吸附池、氧化池、混凝池、加砂池、過濾區和沉淀池，所述吸附池上設有進水口，所述沉淀池上設有出水口，所述吸附池、氧化池、混凝池和加砂池中均設有攪拌裝置。本實用新型集吸附、氧化、過濾及加藥沉淀為一體，提高末端廢水的處理效率。

　　權利要求書

　　1.一種廢水處理的達標末端系統，其特征在于，包括依次連接的吸 附池、氧化池、混凝池、加砂池、過濾區和沉淀池，所述吸附池上設有進 水口，所述沉淀池上設有出水口，所述吸附池、氧化池、混凝池和加砂池 中均設有攪拌裝置。

　　2.根據權利要求1所述的達標末端系統，其特征在于，所述沉淀池 底部通過帶回流泵的回流管連通至所述加砂池。

　　3.根據權利要求2所述的達標末端系統，其特征在于，所述回流管 上設有砂水分離器。

　　4.根據權利要求1所述的達標末端系統，其特征在于，所述沉淀池 中且位于出水口的下方設有擋泥板。

　　5.根據權利要求4所述的達標末端系統，其特征在于，所述擋泥板 包括邊框和兩端固定在邊框內且向同一方向傾斜相同角度的若干高分子 斜板。

　　6.根據權利要求1所述的達標末端系統，其特征在于，所述沉淀池 采用平流式沉淀池或斜管式沉淀池。

　　說明書

　　一種廢水處理的達標末端系統

　　技術領域

　　本實用新型涉及廢水處理技術領域，具體涉及一種廢水處理的達標末 端系統。

　　背景技術

　　現有的末端處理技術有很多，主要有活性炭吸附、加藥沉淀池、砂濾 池等末端處理技術。例如公告號為CN202880953U的中國實用新型專利 公開了一種重金屬廢水處理末端吸附裝置，包括過濾罐，所述的過濾罐設 有進水口、出水口，所述的過濾罐內填充有錳系無機復合材料。采用上述 技術方案具有的優點為：操作簡單，使用方便，運行維護成本低;可吸附 所有二價、三價的重金屬，且吸附容量大;對廢水的濃度、水量、組分都 有較強的適應能力;再生方便，再生出來的重金屬可回收利用，再生時所 用的酸可重復使用。

　　公告號為CN202156981U的中國實用新型專利公開了一種高效低耗 的微生物厭氧好氧法末端廢水處理系統，包括用于集水的格柵調節池，用 于沉淀污水中污泥的一次沉淀池和二次沉淀池，用于去除COD、BOD、 SS污染因子的UASB厭氧池，用于去除有機物和氨氮的生物接觸氧化池; 所述格柵調節池設有廢水進入口，并與所述UASB厭氧池相連，所述一次 沉淀池分別與所述生物接觸氧化池和所述UASB厭氧池相連，所述二次沉 淀池與所述生物接觸氧化池相連。

　　一般城鎮污水處理廠和企業污水處理站的污水處理系統一般分為預 處理系統、主處理生化系統以及深度末端處理系統，要使廢水能夠達標排 放和達到處理要求，每一個系統都是必不可少的，而一個好的末端處理技 術更是能夠有助于廢水的達標排放。

　　現有的各種技術雖然各有特色，但每種處理技術都只能起到一種效 果，凈化效果只能單方面去除一種或幾種污染物，不能很好的保證污水的 達標排放。

　　實用新型內容

　　本實用新型提供了一種廢水處理的達標末端系統，集吸附、氧化、過 濾及加藥沉淀為一體，提高末端廢水的處理效率。

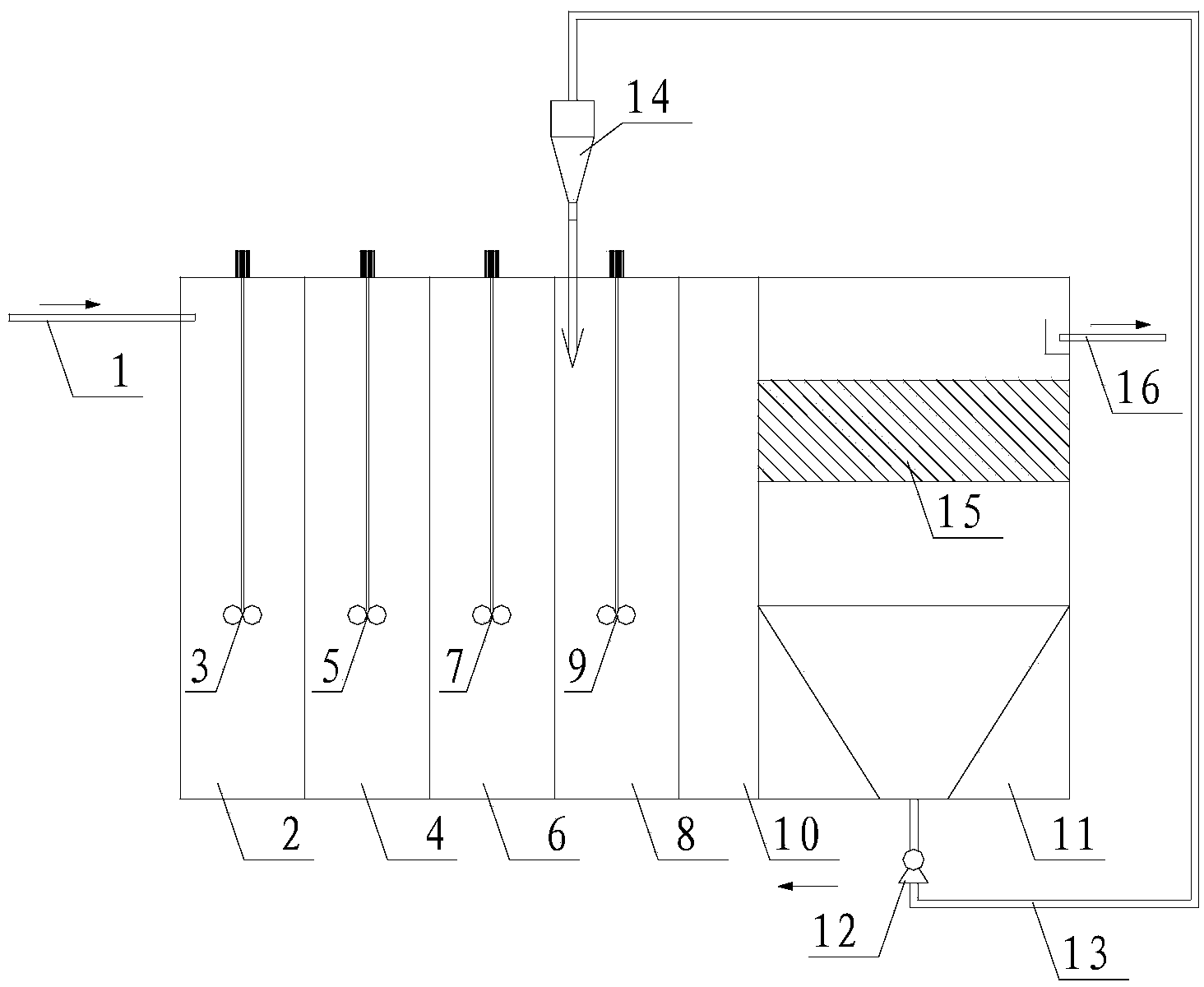

　　一種廢水處理的達標末端系統，包括依次連接的吸附池、氧化池、混 凝池、加砂池、過濾區和沉淀池，所述吸附池上設有進水口，所述沉淀池 上設有出水口，所述吸附池、氧化池、混凝池和加砂池中均設有攪拌裝置。

　　吸附池內需投加吸附劑，吸附劑為膨潤土、碳粉、硅藻土等具有吸附 性質的吸附劑;氧化池內需投加氧化劑，氧化劑為雙氧水、次氯酸鈉、高 錳酸鉀、高氯酸鈉等具有高氧化性質的氧化劑;混凝池內需投加混凝劑， 混凝劑為CPAM、改性硅酸等具有凝聚作用的混凝劑;加砂池內需投加惰 性物質，惰性物質為活性砂、粘土等惰性物質。

　　廢水經過處理后進入本實用新型系統，首先進入吸附池，同時向吸附 池內投加吸附劑，通過吸附池內的攪拌裝置充分與吸附劑接觸、反應，吸 附廢水中的污染物質，進一步降低廢水的污染物質;之后進入氧化池，同 時向氧化池通入氧化劑，并通過氧化池內的攪拌裝置充分攪拌、混合、氧 化反應，使廢水中難降解難處理的污染物質氧化掉，變成易處理易降解的 污染物，提高后續處理效果;之后再進入混凝池，同時在混凝池中加入混 凝藥劑，通過混凝池中的攪拌裝置進行適當攪拌，使氧化后的難降解的污 染物質經過混凝絮凝后進入下一級加砂池，同時加砂池中加入活性砂等惰 性物質使絮凝污染物能更好在后續沉淀池中進行沉淀;經過過濾區過濾后 進入沉淀池，經沉降分離后由出水口排出。

　　作為優選，所述沉淀池底部通過帶回流泵的回流管連通至所述加砂 池。

　　更優選，所述回流管上設有砂水分離器。

　　作為優選，所述沉淀池中且位于出水口的下方設有擋泥板。

　　更優選，所述擋泥板包括邊框和兩端固定在邊框內且向同一方向傾斜 相同角度的若干高分子斜板。

　　擋泥板用于排出清水時進一步進行泥水分離，阻止污泥隨上層清水排 出。

　　作為優選，所述沉淀池采用平流式沉淀池或斜管式沉淀池。

　　本實用新型可用于各種污水處理設施，既能用于城鎮污水處理廠的提 標改造項目，使城鎮廢水能達標排放，減少對環境的污染;又能用于各種 工業廢水的中水回用處理系統，提高廢水的回用率，提高企業的環保效益 和經濟效益。

　　與現有的末端處理技術相比，本實用新型具有如下有益效果：

　　1)本系統集合吸附、氧化、過濾及加藥沉淀幾個工藝方法。

　　2)本系統的吸附劑、氧化劑、混凝劑、惰性物質(沉淀劑)可采用 各種不同的吸附劑、氧化劑、混凝劑、惰性物質(沉淀劑)，可根據不同 的廢水或不同的使用階段進行調配。

　　3)本系統的惰性物質(沉淀劑)通過砂水分離器能分離惰性物質和 其他物質，并可及時補充回加砂池。

　　4)本系統既能用于提標改造的城鎮污水處理廠，又能用于企業污水 處理的達標排放的末端處理，也能用于企業中水回用的處理系統和預處理 系統。
