申請日2013.08.28

　　公開(公告)日2015.03.18

　　IPC分類號C22B7/00; C02F9/04

　　摘要

　　本發明涉及一種PTA母液廢水深度處理及鈷錳回收系統，它包括母液過濾器，一段過濾進料罐，除鐵過濾器，二段過濾進料罐和鈷錳過濾器，它們依次順序連接，在所述一段過濾進料罐和二段過濾進料罐之間設有堿液罐。本發明分段式處理，除固、除鈷、除錳效果好，合理利用資源，最后階段污水符合排放標準。

　　權利要求書

　　1.一種PTA母液廢水深度處理及鈷錳回收系統，其特征在于： 它包括母液過濾器，一段調節罐，除鐵過濾器，二段調節罐和鈷錳過 濾器，它們依次順序連接，在所述一段調節罐和二段調節罐之間設有 堿液罐。

　　2.根據權利要求1所述的PTA母液廢水深度處理及鈷錳回收系 統，其特征在于：在所述母液過濾器前端設有PTA母液廢水儲存罐。

　　3.根據權利要求1所述的PTA母液廢水深度處理及鈷錳回收系 統，其特征在于：在所述鈷錳過濾器后端設有污水處理站。

　　4.根據權利要求1所述的PTA母液廢水深度處理及鈷錳回收系 統，其特征在于：在所述除鐵過濾器下方設有過濾鐵回收裝置。

　　5.根據權利要求1所述的PTA母液廢水深度處理及鈷錳回收系 統，其特征在于：在所述鈷錳過濾器下方設有鈷錳回收裝置。

　　說明書

　　一種PTA母液廢水深度處理及鈷錳回收系統

　　技術領域

　　本發明涉及一種廢水處理系統，具體涉及一種廢水回收處理系 統。

　　背景技術

　　在現有技術中，對于PTA母液的處理，有些是經簡單過濾去雜后 直接排污排掉，這樣既沒有合理利用資源，同時也污染了大自然，給 生態環境帶來不可逆轉的破壞。大部分采用回收工藝來處理PTA母 液，但這些回收工藝比較簡單，不能很好的析出PA和PT固體，而且 在后續處理過程中，對于金屬離子的處理不到位，處理效果不明顯， 鈷錳的回收率很低，處理后的廢水仍未達到排放標準。

　　發明內容

　　發明目的：本發明的目的是為了克服現有技術中的不足，提供一 種分段式處理，除固、除鈷、除錳效果好，合理利用資源，最后階段 污水符合排放標準的PTA母液廢水深度處理及鈷錳回收系統。

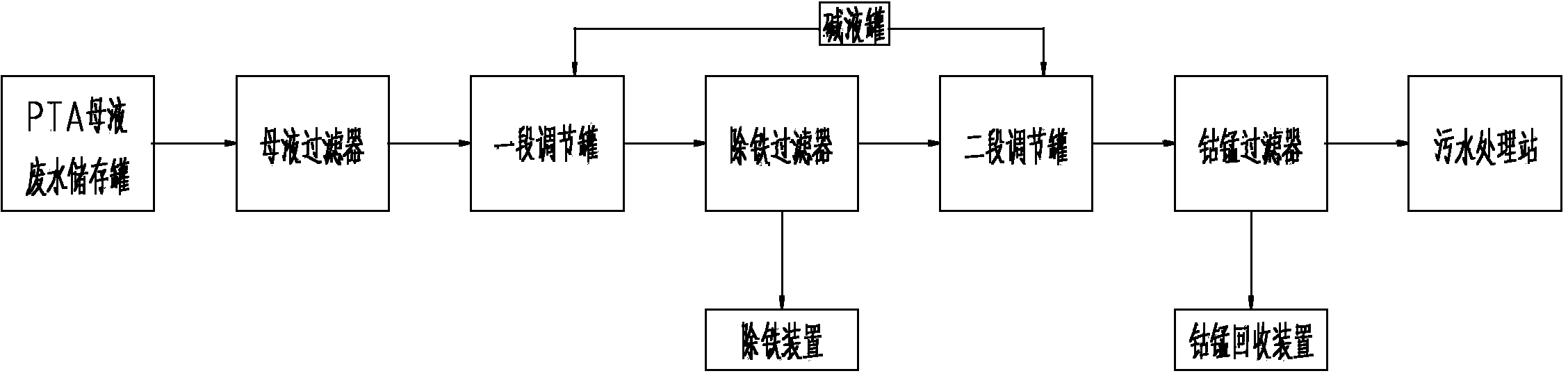

　　技術方案：為了解決上述技術問題，本發明所述的一種PTA母液 廢水深度處理及鈷錳回收系統，它包括母液過濾器，一段過濾進料罐， 除鐵過濾器，二段過濾進料罐和鈷錳過濾器，它們依次順序連接，在 所述一段過濾進料罐和二段過濾進料罐之間設有堿液罐。

　　在所述母液過濾器前端設有PTA母液廢水儲存罐。

　　在所述鈷錳過濾器后端設有污水處理站。

　　在所述除鐵過濾器下方設有過濾鐵回收裝置。

　　在所述鈷錳過濾器下方設有鈷錳回收裝置。

　　有益效果：本發明與現有技術相比，其顯著優點是：本發明采用 分段式處理，除固、除鈷、除錳效果好，通過本系統可以回收PA、 PT酸，去除大量鈷錳離子，可以減輕后續污水處理的負荷，能很好 的節約成本，本系統符合實際使用要求。
