申請日2014.10.24

　　公開(公告)日2015.02.04

　　IPC分類號C02F7/00

　　摘要

　　本發明公開了一種污水處理用微孔曝氣器，它包括曝氣器膜片、整流布?xì)獍搴椭�撐底�?所述整流布?xì)獍骞潭ㄓ谒�述支撐底座上，且與所述支撐底座之間形成一密閉腔室;所述整流布?xì)獍宓耐獗谏腺N附所述曝氣器膜片，所述曝氣器膜片上設有若干曝氣孔;所述整流布?xì)獍迳显O(shè)有若干條氣流道，所述氣流道與所述密閉腔室和所述曝氣孔相連通;所述支撐底座的底部設有一進氣口。所述整流布?xì)獍鍨槲⒐靶危�向曝氣方向凸�?沿曝氣方向，所述整流布?xì)獍宓耐队懊娉书L(zhǎng)方形。所述曝氣器膜片的材質為聚氨酯。所述曝氣器膜片上相鄰兩排所述曝氣孔之間為交錯設置。本發明微孔曝氣器有效曝氣面積大且均勻、充氧能力強、氧利用率高、結構穩定、安裝維護簡便且材質性能好。


　　權利要求書

　　1.一種污水處理用微孔曝氣器，其特征在于：它包括曝氣器膜片、整流布?xì)獍?和支撐底座;

　　所述整流布?xì)獍骞潭ㄓ谒�述支撐底座上，且與所述支撐底座之間形成一密閉腔 室;

　　所述整流布?xì)獍宓耐獗谏腺N附所述曝氣器膜片，所述曝氣器膜片上設有若干曝氣 孔;

　　所述整流布?xì)獍迳显O(shè)有若干條氣流道，所述氣流道的兩端分別與所述密閉腔室和 所述曝氣孔相連通;

　　所述支撐底座的底部設有一進氣口。

　　2.根據權利要求1所述的微孔曝氣器，其特征在于：所述整流布?xì)獍宓膬?nèi)壁上 設有一凹槽，所述凹槽與所述氣流道的一端口相連通。

　　3.根據權利要求2所述的微孔曝氣器，其特征在于：所述氣流道以所述凹槽為 中心呈輻射狀分布。

　　4.根據權利要求2或3所述的微孔曝氣器，其特征在于：所述進氣口處連接一 通氣管。

　　5.根據權利要求1-4中任一項所述的微孔曝氣器，其特征在于：所述整流布?xì)獍?為微拱形，向曝氣方向凸起;

　　沿曝氣方向，所述整流布?xì)獍宓耐队懊娉书L(zhǎng)方形。

　　6.根據權利要求5所述的微孔曝氣器，其特征在于：沿長度方向，所述整流布 氣板由若干個圓心角為10～30度的弧線組成。

　　7.根據權利要求1-6中任一項所述的微孔曝氣器，其特征在于：所述整流布?xì)獍?和所述曝氣器膜片的有效長寬比均為5：1～10：1。

　　8.根據權利要求1-7中任一項所述的微孔曝氣器，其特征在于：所述曝氣器膜片 的材質為聚氨酯;

　　所述曝氣器膜片的厚度為0.5～1.0mm。

　　9.根據權利要求1-8中任一項所述的微孔曝氣器，其特征在于：所述曝氣器膜片 上設有若干排所述曝氣孔，且為平行排列;

　　相鄰兩排所述曝氣孔之間為交錯設置;

　　所述曝氣孔的孔徑為100～300μm。

　　10.根據權利要求4-9中任一項所述的微孔曝氣器，其特征在于：所述支撐底座 周邊設有卡槽和螺紋接口，所述曝氣器膜片和所述整流布?xì)獍骞潭ㄔ谒�述卡槽�?nèi);

　　所述進氣口處設有一螺紋接口，所述螺紋接口與所述通氣管連接。

　　說明書

　　一種污水處理用微孔曝氣器

　　技術領域

　　本發明涉及一種污水處理用微孔曝氣器，屬于污水處理領域。

　　背景技術

　　污水處理廠45-75%的能耗是用于曝氣，并且運行維護成本高。所以，提高曝氣器 的充氧性能及結構穩定性不僅有利于節能降耗，還會保證整個曝氣系統的穩定運行。 所以需要對微孔曝氣器的結構、功能進行優化，甚至創新。

　　微孔曝氣器是污水處理中鼓風曝氣充氧的核心設備。現在，污水處理廠廣泛使用 的微孔曝氣器形狀一般為管式、圓盤式、板式;材質主要是陶瓷、塑料、三元乙丙橡 膠(EPDM);目前還未見有材質為聚氨酯橡膠、形狀為微拱形板式的微孔曝氣器。曝 氣器的產生的氣泡大小由孔徑和孔間距決定，直接影響曝氣的氧轉移效率(SOTE)。 一般來說，產生的氣泡越小，氣液接觸面積越大，越有利于氧傳質;但氣泡小，微孔 曝氣器的阻力損失同時增大;合理的孔間距不僅可以避免氣泡的并聚，還可以降低曝 氣阻力，進而提高氧轉移效率(SOTE)。曝氣器有效曝氣膜面積越大，曝氣膜通量越 大，越利于氧傳質。另外，曝氣器應該構造科學、結構穩定，曝氣膜應耐污染、抗腐 蝕，這樣才利于曝氣系統的長期、穩定、高效運行。而現在管式及圓盤式微孔曝氣器 出氣面積低、部分曝氣面積浪費，運行過程中容易產生壓差，導致氣流分布不均勻， 氧轉移效率低。板式微孔曝氣器阻力損失較大，氣液攪拌能力差。剛玉陶瓷材質易碎、 易堵塞、不易清洗。三元乙丙(EPDM)橡膠抗生物污染、耐油性能差，高壓高通氣 量運行下容易撕裂。現有橡膠膜微孔曝氣器材質理化性能較低，沒有根據不同工藝和 工況進行優化、改造，而且制作工藝也較為粗糙，導致曝氣器穩定性、布?xì)饩鶆蛐浴?孔徑及孔間距均一性較差。

　　發明內容

　　本發明的目的是提供一種污水處理用微孔曝氣器，該微孔曝氣器形狀、結構科學 合理，材質性能好。有效曝氣面積大且均勻、充氧能力強、氧利用率高、結構穩定、 安裝維護簡便。

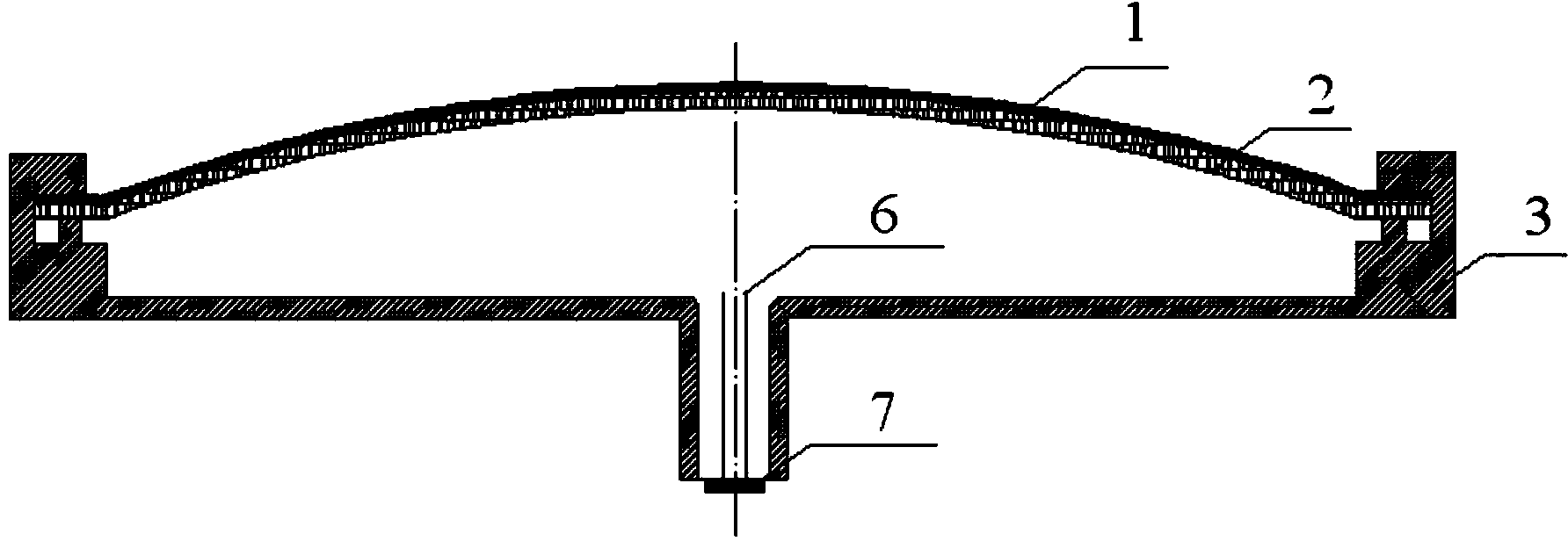

　　本發明提供的污水處理用微孔曝氣器，它包括曝氣器膜片、整流布?xì)獍搴椭�撐�?座;

　　所述整流布?xì)獍骞潭ㄓ谒�述支撐底座上，且與所述支撐底座之間形成一密閉腔 室;

　　所述整流布?xì)獍宓耐獗谏腺N附所述曝氣器膜片，所述曝氣器膜片上設有若干曝氣 孔;

　　所述整流布?xì)獍迳显O(shè)有若干條氣流道，所述氣流道的兩端分別與所述密閉腔室和 所述曝氣孔相連通;

　　所述支撐底座的底部設有一進氣口。

　　上述微孔曝氣器在使用時，外來氣體從所述進氣口進入所述密閉腔室內，沿著所 述氣流道從所述曝氣器膜片上的所述曝氣孔排出，在污水中形成氣泡實現曝氣。

　　上述微孔曝氣器中，所述整流布?xì)獍宓膬?nèi)壁上設有一凹槽，所述凹槽與所述氣流 道的一端口相連通，即所述凹槽的一端口設于所述凹槽的側壁上，所述凹槽把若干條 所述氣流道的氣體入口端匯集成一個入口端，外來氣體進入所述密閉腔室后通過所述 凹槽流入至各條所述氣流道中，進而起到緩沖氣壓和曝氣均勻的作用，降低高通量運 行對曝氣器頂部的沖擊作用。

　　上述微孔曝氣器中，所述氣流道以所述凹槽為中心呈輻射狀分布。

　　上述微孔曝氣器中，所述進氣口處連接一通氣管，可通過下述兩種方式實現曝氣：

　　1)所述通氣管的另一端與所述凹槽連通，外來氣體從所述通氣管直接沿著所述氣 流道從所述曝氣孔排出;

　　2)所述通氣管的另一端為游離端，外來氣體從所述通氣管擴散到所述密閉腔室 內，進一步，凹槽內儲存的氣體沿著所述氣流道從所述曝氣孔排出，此原理與未設置 所述通氣管時的原理相同，所述通氣管的設置可方便與空氣管道連接。

　　上述微孔曝氣器中，所述整流布?xì)獍鍨槲⒐靶危�向曝氣方向凸�?沿曝氣方向， 所述整流布?xì)獍宓耐队懊娉书L(zhǎng)方形，即微拱形板式結構，結合了現有技術中管式、板 式、圓盤式曝氣器的形狀、結構的特點，有效曝氣面積大，攪拌混合能力強且氣泡不 容易發生聚并。

　　上述微孔曝氣器中，由于所述整流曝氣器與所述支撐底座是密封的，沿長度方向， 所述整流布?xì)獍寤∶嫠鶎?duì)應的圓心角變化范圍為10～30度，且所述整流布?xì)獍宓淖罡?點處的弧線的圓心角可為20度～30度。

　　上述微孔曝氣器中，所述整流布?xì)獍搴退�述曝氣器膜片的有效長寬比均為5： 1～10：1，所述曝氣器膜片的有效長度具體為1000mm，有效寬度具體可為200mm， 較大的長寬比有利于降低曝氣阻力，避免所述曝氣器膜片的局部變形。

　　上述微孔曝氣器中，所述曝氣器膜片的材質為聚氨酯，全稱為聚氨基甲酸酯，英 文名為polyurethane，所屬曝氣器膜片具體可由聚氨酯橡膠經過裁剪后得到，其理化性 能好，具有耐酸堿、耐油、抗生物污染，強度高、抗撕裂能力強等優點;

　　所述曝氣器膜片的厚度為0.5～1.0mm，常規三元乙丙橡膠膜片的厚度為 1.8～3.8mm，采用聚氨酯橡膠膜曝氣阻力大大降低，曝氣過程中阻力損失降低，提高 了曝氣效率，有利于節能降耗。

　　上述微孔曝氣器中，所述曝氣器膜片上設有若干曝氣孔，所述曝氣孔具體可布滿 所述曝氣器膜片;

　　所述曝氣器膜片上設有若干排所述曝氣孔，且為平行排列;

　　相鄰兩排所述曝氣孔之間為交錯設置，可有效降低曝氣阻力，同等條件下還可增 加聚氨酯膜抗拉強度，具體可通過根據預設機床電腦程序和圓形針模具可對聚氨酯橡 膠膜片機械打孔;

　　所述曝氣孔的孔徑為100～300μm，可產生大小為0.8～1.5mm的氣泡，常規橡膠膜 微孔曝氣器產生的氣泡大小為1.0～3.0mm，本發明曝氣器產生的氣泡小，增大了比表 面積，氧利用率提高，充氧性能顯著提高，孔間距大小設置合理，可防止氣泡并聚現 象的發生，提高氧轉移效率。

　　上述微孔曝氣器中，所述支撐底座周邊設有卡槽和螺紋接口，所述曝氣器膜片和 所述整流布?xì)獍骞潭ㄔ谒�述卡槽�?nèi)，同時采用外框壓制鎖固的結構形式，避免高壓高 氣量條件下，橡膠模沖離支撐底座。

　　所述進氣口處設有一螺紋接口，所述螺紋接口與所述通氣管連接，具體可通過所 述螺紋接口將本發明微孔曝氣器與空氣管道連接，為本發明曝氣器提供氣源。

　　本發明具有如下優點：

　　(1)本發明微孔曝氣器的孔徑及孔間距合理、均勻，可以有效優化產生氣泡尺 寸、減少氣泡并聚現象;可以提高氧利用率、有效降低曝氣阻力。

　　(2)本發明微孔曝氣器采用微拱形板式構造，增強了微孔曝氣器耐負荷沖擊力 和結構穩定性;使有效曝氣面積達到最大化，減小了氣泡并聚，提高了氧利用率，降 低了阻力損失。

　　(3)本發明微孔曝氣器中曝氣器膜片的材質為聚氨酯，可以降低現有技術中橡 膠膜的厚度，可抗生物污染、耐酸堿、耐油，強度高、拉伸能力強。同時，可有效防 止微生物富集，從而防止污泥堵塞曝氣孔，不僅提高曝氣器的使用壽命，還增強曝氣 系統的穩定性。
