申請日2014.11.05
公開(公告)日2015.02.25
IPC分類號C02F9/04
摘要
一種移動式污水連續處理機，包括機箱、及安裝于所述機箱內的設備，所述設備包括提供能量的發電機、固體垃圾分離槽、獨立的第一、第二污水箱、水環真空泵、混合反應箱、固液分離機、及聚凝劑溶解箱，所述固體垃圾分離槽通過管道、及安裝于所述管道上的第一、第二氣動閥連接至所述第一、第二污水箱，所述第一、第二污水箱分別通過管道、及安裝于所述管道上的第三、第四氣動閥、電動閥連接至所述混合反應箱，所述混合反應箱通過管道連接至所述固液分離機，所述第一、第二污水箱分別通過氣管、及安裝于所述氣管上的第六、第七氣動閥、第一、第二電動閥連接至所述水環真空泵;本實用新型移動式污水連續處理機可實現連續污水處理。
權利要求書
1.一種移動式污水連續處理機，其特征在于：包括機箱、及安裝于所述機箱內的設備，所述設備包括提供能量的發電機、固體垃圾分離槽、獨立的第一、第二污水箱、水環真空泵、混合反應箱、固液分離機、及絮凝劑溶解箱，所述水環真空泵對所述污水箱抽真空產生負壓，所述固體垃圾分離槽通過管道、及安裝于所述管道上的第一、第二氣動閥連接至所述第一、第二污水箱，所述第一、第二污水箱分別通過管道、及安裝于所述管道上的第三、第四氣動閥、電動閥連接至所述混合反應箱，所述混合反應箱通過管道連接至所述固液分離機，所述第一、第二污水箱分別通過氣管、及安裝于所述氣管上的第六、第七氣動閥、第一、第二電動閥連接至所述水環真空泵。
2.如權利要求1所述的移動式污水連續處理機，其特征在于：所述固體垃圾分離槽連接有污水入口、及固體垃圾出口，所述固液分離機上設有固體渣出口、及液體出口。
3.如權利要求1所述的移動式污水連續處理機，其特征在于：每個污水箱頂部分別設有第一、第二維修孔、及第一、第二液位控制器。
4.如權利要求1所述的移動式污水連續處理機，其特征在于：所述絮凝劑溶解箱包括第一、第二絮凝劑溶解箱，所述第一、第二絮凝劑溶解箱分別通過管道、及安裝于所述管道上的第一、第二絮凝劑泵連接至所述混合反應箱上。
5.如權利要求1所述的移動式污水連續處理機，其特征在于：所述水環真空泵與所述第一、第二污水箱之間的氣管在位于所述水環真空泵一側還安裝有控制所述第一、第二電磁閥的第三電磁閥。
6.如權利要求1所述的移動式污水連續處理機，其特征在于：所述水環真空泵還設有通過氣管連接外界的氣體出口，所述氣體出口設有臭氧發生器。
7.如權利要求1所述的移動式污水連續處理機，其特征在于：所述靜音發電機為設備提供電源;所述空氣壓縮機為所述第一至第七氣動閥提供動力;所述水環真空泵用于抽真空，使所述污水箱產生負壓吸污;所述液位控制器用于監控污水箱的液位并協調電動閥控制污水流量。
8.如權利要求1所述的移動式污水連續處理機，其特征在于：所述電器控制箱用于控制各個氣動閥、電磁閥的工作，所述電器控制箱設置開關按鈕以控制各個閥門的工作。
說明書
一種移動式污水連續處理機
技術領域
本實用新型涉及環保設備領域，尤指一種移動式污水連續處理機。
背景技術
現有的移動式污水處理機都是間接式處理，即在污水箱抽污水時，后續污水的絮凝、固液分離等處理步驟需要停止，等污水箱抽滿時，再啟動后續的絮凝、固液分離等污水處理步驟;在處理后續絮凝、固液分離步驟時，又需要停止污水箱的吸污作業，導致污水處理效率低下。其因在于污水箱在吸污時需要進行負壓操作，無法持續將液體排出給后續處理作業程序。
發明內容
本實用新型的目的在于提供一種無需停頓、可持續處理污水的移動式污水連續處理機。

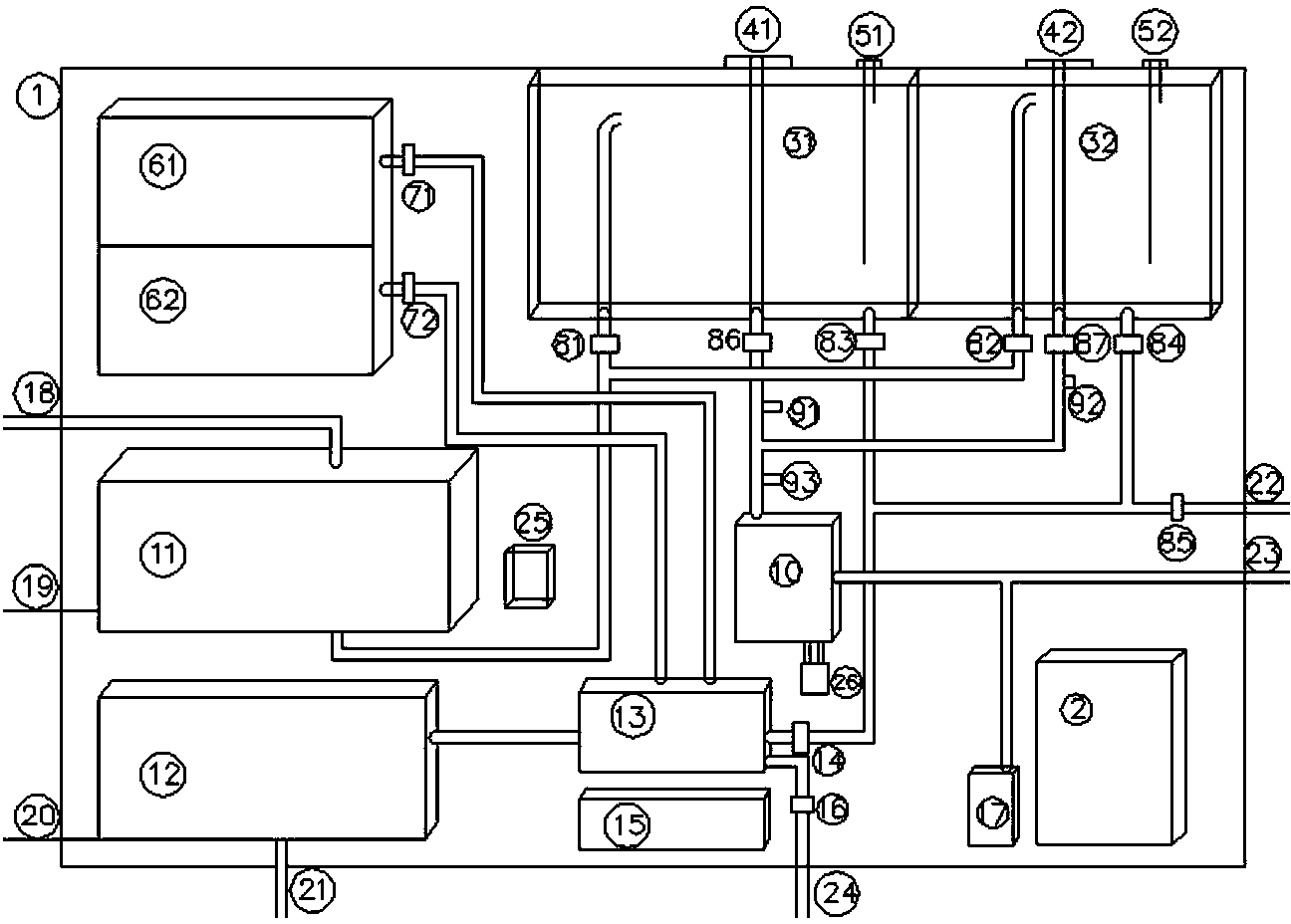

為此，本實用新型提供一種移動式污水連續處理機，包括機箱、及安裝于所述機箱內的設備，所述設備包括提供能量的發電機、固體垃圾分離槽、獨立的第一、第二污水箱、水環真空泵、混合反應箱、固液分離機、及絮凝劑溶解箱，所述水環真空泵對所述污水箱抽真空產生負壓，所述固體垃圾分離槽通過管道、及安裝于所述管道上的第一、第二氣動閥連接至所述第一、第二污水箱，所述第一、第二污水箱分別通過管道、及安裝于所述管道上的第三、第四氣動閥、電動閥連接至所述混合反應箱，所述混合反應箱通過管道連接至所述固液分離機，所述第一、第二污水箱分別通過氣管、及安裝于所述氣管上的第六、第七氣動閥、第一、第二電動閥連接至所述水環真空泵。
所述固體垃圾分離槽連接有污水入口、及固體垃圾出口，所述固液分離機上設有固體渣出口、及液體出口。
每個污水箱頂部分別設有第一、第二維修孔、及第一、第二液位控制器。
所述絮凝劑溶解箱包括第一、第二絮凝劑溶解箱，所述第一、第二絮凝劑溶解箱分別通過管道、及安裝于所述管道上的第一、第二絮凝劑泵連接至所述混合反應箱上。
所述水環真空泵與所述第一、第二污水箱之間的氣管在位于所述水環真空泵一側還安裝有控制所述第一、第二電磁閥的第三電磁閥。
所述水環真空泵還設有通過氣管連接外界的氣體出口，所述氣體出口設有臭氧發生器。
所述靜音發電機為設備提供電源;所述空氣壓縮機為所述第一至第七氣動閥提供動力;所述水環真空泵用于抽真空，使所述污水箱產生負壓吸污;所述液位控制器用于監控污水箱的液位并協調電動閥控制污水流量。
所述電器控制箱用于控制各個氣動閥、電磁閥的工作，所述電器控制箱設置又開關按鈕以控制各個閥門的工作。
相對于現有技術，本實用新型移動式污水連續處理機設置了獨立的第一、第二污水箱，一個污水箱在進行抽真空吸污作業時，另一個污水箱可以不受影響地將其內的污水注入所述混合反應箱內進行污水處理，避免了現有技術中抽真空吸污與污水處理不能同時進行而導致效率低下的缺陷。
