申請日2014.11.06

　　公開(公告)日2015.03.18

　　IPC分類號C02F3/30

　　摘要

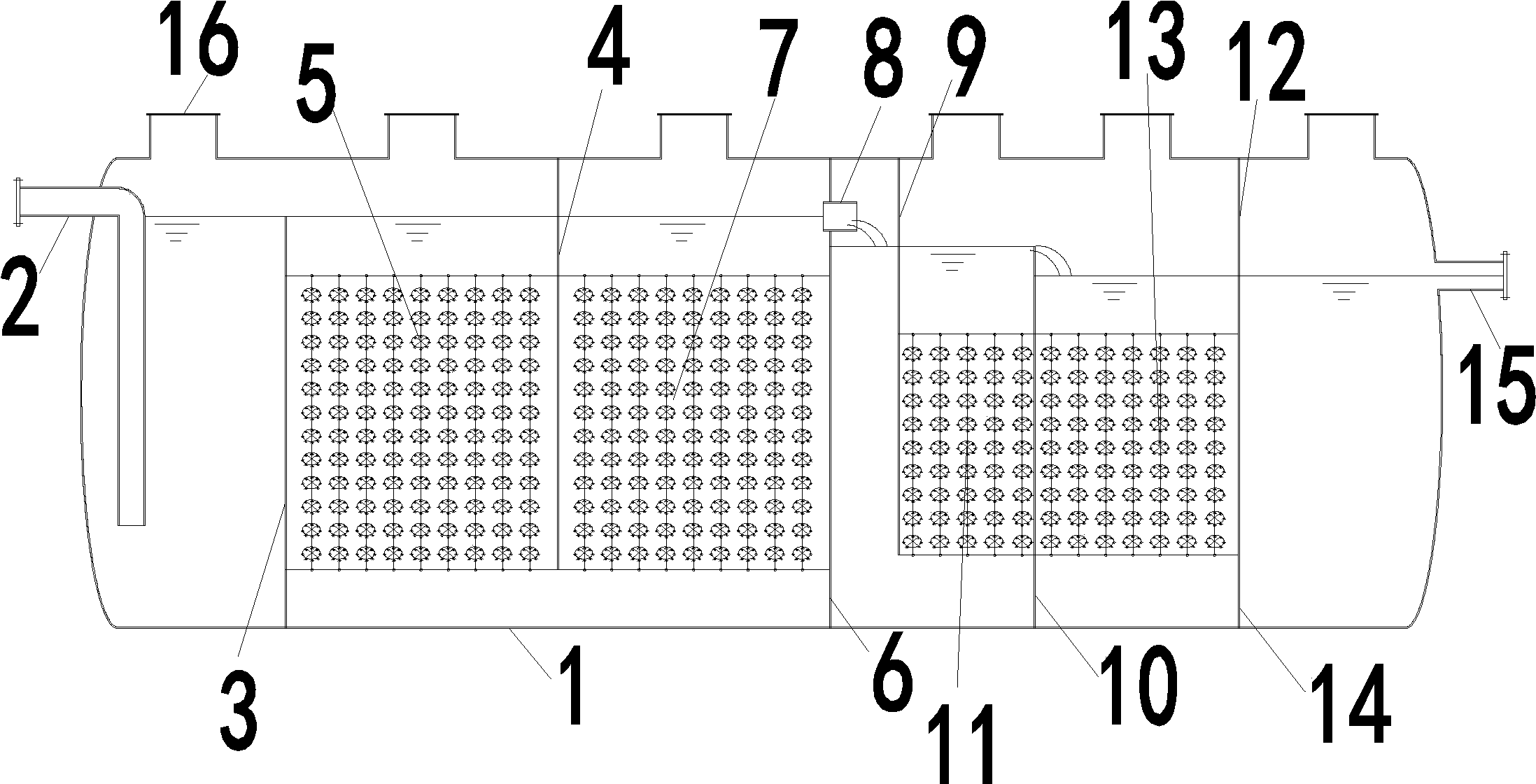

　　本實用新型公開了一種生活污水雙級無動力處理系統，包括罐體，罐體左側設置進水管，進水管右側設置第一隔水板，第一隔水板右側設置第二隔水板，第一隔水板與第二隔水板之間設置第一彈性立體填料，第二隔水板右側設置第三隔水板，第二隔水板與第三隔水板之間設置第二彈性立體填料，第三隔水板上部設置跌水管，第三隔水板右側設置擋水板，擋水板右側設置第四隔水板，第四隔水板與擋水板之間設置第三彈性立體填料，第四隔水板右側設置第五隔水板，第四隔水板與第五隔水板之間設置第四彈性立體填料;第五隔水板底部連接多孔板，罐體右側設置出水管。本實用新型具有結構簡單、造價便宜、使用效果好、速度快、處理率高及節能環保等特點。

　　權利要求書

　　1.一種生活污水雙級無動力處理系統，其特征在于：包括罐體，罐體左 側設置進水管，進水管進口端呈水平設置，進水管出水端呈垂直設置，進水 管出水端底部距罐體650～750mm，進水管右側設置第一隔水板，第一隔水板 的頂部距罐體頂部350～450mm，第一隔水板右側設置第二隔水板，第二隔水 板底部距罐體底部350～450mm，第一隔水板與第二隔水板之間設置第一彈性 立體填料，第二隔水板右側設置第三隔水板，第二隔水板與第三隔水板之間 設置第二彈性立體填料，第三隔水板上部設置跌水管，第三隔水板右側設置 擋水板，第三隔水板與擋水板之間的距離為450～550mm，擋水板底部距罐體 底部450～550mm，擋水板右側設置第四隔水板，第四隔水板與擋水板之間設 置第三彈性立體填料，第四隔水板頂部距罐體頂部550～650mm，第四隔水板 右側設置第五隔水板，第四隔水板與第五隔水板之間設置第四彈性立體填料; 第五隔水板底部連接多孔板，罐體右側設置出水管。

　　2.根據權利要求1所述的生活污水雙級無動力處理系統，其特征在于： 所述罐體的頂部開設若干人孔。

　　3.根據權利要求1所述的生活污水雙級無動力處理系統，其特征在于： 所述進水管出水端設置粗格柵，間隙距離為41mm。

　　4.根據權利要求1所述的生活污水雙級無動力處理系統，其特征在于： 所述第一隔水板頂部設置IC反應器。

　　5.根據權利要求1所述的生活污水雙級無動力處理系統，其特征在于： 所述第一彈性立體填料和第二彈性立體填料的高度為2000mm。

　　6.根據權利要求1所述的生活污水雙級無動力處理系統，其特征在于： 所述第三彈性立體填料和第四彈性立體填料的高度為1500mm。

　　7.根據權利要求1所述的生活污水雙級無動力處理系統，其特征在于： 所述多孔板的孔徑為5mm。

　　8.根據權利要求1所述的生活污水雙級無動力處理系統，其特征在于： 所述第三彈性立體填料的整體寬度為990mm，第四彈性立體填料的整體寬度 為1500mm。

　　9.根據權利要求1所述的生活污水雙級無動力處理系統，其特征在于： 所述第一彈性立體填料、第二彈性立體填料、第三彈性立體填料和第四彈性 立體填料的底部相平。

　　說明書

　　一種生活污水雙級無動力處理系統

　　技術領域

　　本實用新型涉及生活污水處理技術，具體來說是一種生活污水雙級無動 力處理系統。

　　背景技術

　　國內對農村生活污水處理技術的研究較國外發達國家晚，近年來，隨著地 方經濟實力的增強，尤其是發達省份在經濟發展到一定階段以后，逐步認識 到農村生活污水處理問題的重要性，并開始采用一些實用、合理、低能耗和 低運行費用的技術來處理污水;一些人口密集的欠發達地區也認識到，如果 不對農村生活污水采取有效處理，會觸發農村醫療和經濟建設等方面的系列 問題，甚至造成傳染病的產生與擴散，因此，國內一些地區對農村污水的處 理技術方法進行了實踐探索，并取得了一定的效果。

　　我國農村生活污水主要具有以下特點：

　　(1)分布面廣、分散。村莊分散的地理分布特征造成污水分散，難于收集。

　　(2)來源多。除了來自人糞便、廚房產生的污水外，還有家庭清潔、生活 垃圾堆放滲濾而產生的污水。例如，太湖洗衣廢水占生活污水的21.6%，巢湖、 滇池大約為17.9%。

　　(3)增長快。隨著農民生活水平的提高以及農村生活方式的改變，生活污 水的產生量也隨之增長。

　　(4)處理率低。以浙江省麗水市的農村污染情況為例，每年全市農村人糞 尿產生總量約180萬噸，經化糞池處理的量約為23.03萬噸，處理率僅為 12.9%。

　　實用新型內容

　　本實用新型的目的在于克服以上現有技術存在的不足，提供了一種結構 簡單、造價便宜、使用效果好、速度快、處理率高及節能環保的生活污水雙 級無動力處理系統。

　　為了達到上述目的，本實用新型采用以下技術方案：一種生活污水雙級 無動力處理系統，包括罐體，罐體左側設置進水管，進水管進口端呈水平設 置，進水管出水端呈垂直設置，進水管出水端底部距罐體650～750mm，進水 管右側設置第一隔水板，第一隔水板的頂部距罐體頂部350～450mm，第一隔 水板右側設置第二隔水板，第二隔水板底部距罐體底部350～450mm，第一隔 水板與第二隔水板之間設置第一彈性立體填料，第二隔水板右側設置第三隔 水板，第二隔水板與第三隔水板之間設置第二彈性立體填料，第三隔水板上 部設置跌水管，第三隔水板右側設置擋水板，第三隔水板與擋水板之間的距 離為450～550mm，擋水板底部距罐體底部450～550mm，擋水板右側設置第四 隔水板，第四隔水板與擋水板之間設置第三彈性立體填料，第四隔水板頂部 距罐體頂部550～650mm，第四隔水板右側設置第五隔水板，第四隔水板與第 五隔水板之間設置第四彈性立體填料;第五隔水板底部連接多孔板，罐體右 側設置出水管。

　　所述罐體的頂部開設若干人孔。

　　所述進水管出水端設置粗格柵，間隙距離為41mm。

　　所述第一隔水板頂部設置IC反應器。

　　所述第一彈性立體填料和第二彈性立體填料的高度為2000mm。

　　所述第三彈性立體填料和第四彈性立體填料的高度為1500mm。

　　所述多孔板的孔徑為5mm。

　　所述第三彈性立體填料的整體寬度為990mm，第四彈性立體填料的整體 寬度為1500mm。

　　所述第一彈性立體填料、第二彈性立體填料、第三彈性立體填料和第四 彈性立體填料的底部相平。

　　本實用新型相對于現有技術，具有如下的優點及效果：

　　1、本實用新型包括罐體，罐體左側設置進水管，進水管進口端呈水平設 置，進水管出水端呈垂直設置，進水管出水端底部距罐體650～750mm，進水 管右側設置第一隔水板，第一隔水板的頂部距罐體頂部350～450mm，第一隔 水板右側設置第二隔水板，第二隔水板底部距罐體底部350～450mm，第一隔 水板與第二隔水板之間設置第一彈性立體填料，第二隔水板右側設置第三隔 水板，第二隔水板與第三隔水板之間設置第二彈性立體填料，第三隔水板上 部設置跌水管，第三隔水板右側設置擋水板，第三隔水板與擋水板之間的距 離為450～550mm，擋水板底部距罐體底部450～550mm，擋水板右側設置第四 隔水板，第四隔水板與擋水板之間設置第三彈性立體填料，第四隔水板頂部 距罐體頂部550～650mm，第四隔水板右側設置第五隔水板，第四隔水板與第 五隔水板之間設置第四彈性立體填料;第五隔水板底部連接多孔板，罐體右 側設置出水管，具有結構簡單、造價便宜、使用效果好、速度快、處理率高 及節能環保等特點。

　　2、本實用新型中的罐體的頂部開設若干人孔，可以方便檢測和維修，提 高使用效率。

　　3、本實用新型中的進水管出水端設置粗格柵，間隙距離為41mm，可以 進行粗過濾，去除一些大的雜質。

　　4、本實用新型中的第一隔水板頂部設置IC反應器，結合后面的結構， 可以使凈化率大大提高。

　　5、本實用新型中的第一彈性立體填料和第二彈性立體填料的高度為 2000mm，這兩個區域為本結構中的兩個厭氧區，填料上均有微生物層，可以 消耗凈化雜質，降解有機物濃度，凈化水質。

　　6、本實用新型中的第三彈性立體填料和第四彈性立體填料的高度為 1500mm，這兩個區域為本結構中的兩個兼氧區，兼氧區應有較好的空氣進入 渠道與保證污水和空氣的充分接觸面積，才能使污水處于兼氧狀態，從而達 到去除NH3-N的目的，有落差，既可以保證進出水的順暢，同時也可以有一 定的跌落曝氣過程，提高污水中溶解氧濃度。

　　7、本實用新型中的第三彈性立體填料的整體寬度為990mm，第四彈性立 體填料的整體寬度為1500mm，這樣的設計經過實驗證明，使用效果好，凈水 率能大大提高。
