申請日2014.10.27

　　公開(公告)日2015.02.18

　　IPC分類號C02F1/36; C02F9/04

　　摘要

　　超聲波強化混凝沉淀藍藻無破損水處理裝置，屬于水處理技術領域。包括供水泵、無破損超聲器、水處理池、加藥裝置和超聲波電源，供水泵通過管道連接無破損超聲器，無破損超聲器、加藥裝置通過管道連接水處理池，無破損超聲器為柱形密閉容器，外壁固定超聲波振動子，內壁固定有吸聲棉。供水泵將含藻水注入無破損超聲器后進入水處理池，藻細胞內的氣囊受超聲波作用而破裂，使藻類失去浮力，易于經過混凝沉淀去除。采用了吸聲棉消除了超聲器內聲波的反射，超聲器內各處超聲波強度均衡，控制超聲器內部超聲強度和水力停留時間，藻類受到均衡、適中、短時的超聲波作用，只使氣囊破裂，而藻細胞不破裂，藻毒素和藻液不外泄，供水更安全。

　　權利要求書

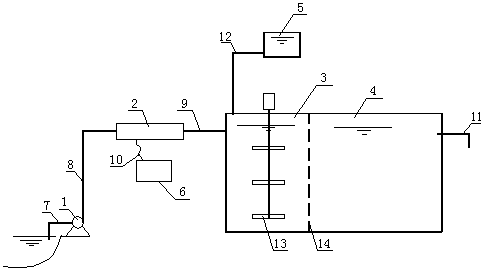

　　1.超聲波強化混凝沉淀藍藻無破損水處理裝置，包括供水泵(1)、水處理池、加藥裝置和超聲波電源，加藥裝置通過管道連接水處理池，其特征是，設有使藍藻氣囊破裂的無破損超聲器(2)，無破損超聲器(2)兩端設有進口(18)和出口(19)，進口(18)連接所述供水泵出水管(8)，出口(19)通過水池進水管(9)連接所述水處理池，所述無破損超聲器(2)為柱形密閉容器，包括容器壁(15)、吸聲棉(16)和超聲波振動子(17)，密閉容器橫斷面為多邊形，在其中一條邊的外壁上設有至少1行1列超聲波振動子(17)，超聲波振動子的頻率為120kHz，每個超聲波振動子的功率60W，超聲波振動子間距5~10cm，超聲波振動子(17)與超聲波電源(6)相連，在密閉容器的內壁上除了超聲波振動子對應區域以外的區域安裝有吸聲棉(16)，吸聲棉的厚度2cm，密閉容器安裝超聲波振動子的一條邊與其相對的一條邊的距離為5~10cm。

　　2.如權利要求1所述的超聲波強化混凝沉淀藍藻無破損水處理裝置，其特征是，所述無破損超聲器(2)中的超聲波強度為0.03~0.05W/cm2。

　　3.如權利要求1所述的超聲波強化混凝沉淀藍藻無破損水處理裝置，其特征是，所述水處理池包括反應池、沉淀池，反應池的進口通過水池進水管(9)連接無破損超聲器的出口，反應池、沉淀池為開口的矩形水池;反應池與沉淀池之間用開孔板分隔;反應池中安裝有攪拌器，在沉淀池末端墻壁上安裝有水池出水管(11)。

　　4.如權利要求1所述的超聲波強化混凝沉淀藍藻無破損水處理裝置，其特征是，所述加藥裝置由溶液箱、溶液管組成，溶液管連接所述反應池。

　　說明書

　　超聲波強化混凝沉淀藍藻無破損水處理裝置

　　技術領域

　　本實用新型涉及一種對含藻水的水處理裝置和方法，尤其涉及一種超聲波強化混凝沉淀藍藻無破損水處理裝置和方法，是將含藻水經無破損超聲器后再進行混凝沉淀，去除水中藍藻的水處理裝置和方法，屬于水處理技術領域，適用于自來水廠及藍藻處理站去除水華藍藻等具有上浮特性的藻類。

　　背景技術

　　水華藍藻是飲用水處理和水污染治理的難題，水華藍藻細胞內存在氣囊，為藻類提供浮力，使藻類不能下沉分離。一般水華藍藻細胞為直徑4~6微米的球形，外部由細胞壁包裹，內部有藻液和氣囊。氣囊為圓柱形，兩端為錐形，氣囊壁為蛋白質。氣囊直徑約55納米，長度約350~630納米。為了使藍藻能沉淀去除，可向水中釋放超聲波，超聲波在水中傳播時引起質點的交替壓縮和伸張，產生瞬時高壓使藻細胞內氣囊壁被打破，藻細胞失去氣囊浮力而沉淀。專利文件CN200720121578、CN201220463575等公布的超聲波水處理裝置，在封閉容器的外壁上安裝超聲波振動子，向容器內釋放超聲波，水流從容器內流過，藍藻受到超聲波作用后再進入后續處理流程。要使藍藻氣囊破裂，需要一定的超聲波強度和作用時間，但過大的超聲波強度和作用時間會使藻細胞壁破裂，細胞液流入到水中，使水中藻毒素、有機質增加，污染水質。超聲波在水容器中傳播時會發生衰減、反射等作用，使超聲波強度減小或增加。因此，容器中超聲波的強度并不是均勻的，尤其是超聲波遇到容器壁時的反射作用，使得靠近器壁附近會產生較大的超聲強度，正如在房間、山谷說話時會產生回聲一樣。容器壁對超聲波反射產生的局部過大的超聲波強度，不僅會使氣囊破裂，也會使藻細胞壁破裂，藻液和藻毒素釋放到水中，污染水質。

　　發明內容

　　本實用新型的目的是提供一種超聲波強化混凝沉淀藍藻無破損水處理裝置和方法，產生均衡、適中的超聲波強度，使藍藻氣囊破裂，而藍藻細胞不破裂，解決現有超聲波除藻水處理裝置中超聲強度不均，導致藻細胞壁破裂、藻液泄漏、污染水質的問題。通過本實用新型將含藻水經無破損超聲波預處理，使藻類氣囊破裂而失去浮力，再經過混凝沉淀去除;超聲波預處理中藻細胞壁不破裂，不會引起藻液外泄，安全環保。

　　本實用新型的目的是通過以下技術方案實現的，超聲波強化混凝沉淀藍藻無破損水處理裝置，包括供水泵、水處理池、加藥裝置和超聲波電源，加藥裝置通過管道連接水處理池，水處理池有水池出水管，其特征是，設有使藍藻氣囊破裂的無破損超聲器，無破損超聲器兩端設有進口和出口，進口連接所述供水泵出水管，出口通過水池進水管連接所述水處理池，所述無破損超聲器為柱形密閉容器，包括容器壁、吸聲棉和超聲波振動子，密閉容器橫斷面為多邊形，在其中一條邊的外壁上設有至少1行1列超聲波振動子，超聲波振動子的頻率為120KHz，每個超聲波振動子的功率60W，超聲波振動子間距5~10cm，超聲波振動子與超聲波電源相連，在密閉容器的內壁上除了超聲波振動子對應區域以外的區域安裝有吸聲棉，吸聲棉的厚度2cm，密閉容器安裝超聲波振動子的一條邊與其相對的一條邊的距離5~10cm。

　　所述無破損超聲器中的超聲波強度為0.03~0.05W/cm2。

　　所述水處理池包括反應池、沉淀池，反應池的進口通過水池進水管連接無破損超聲器的出口，反應池、沉淀池為開口的矩形水池;反應池與沉淀池之間用開孔板分隔;反應池中安裝有攪拌器，在沉淀池末端墻壁上安裝有水池出水管。

　　所述加藥裝置由溶液箱、溶液管組成，溶液管連接所述反應池。

　　利用上述超聲波強化混凝沉淀藍藻無破損水處理裝置進行含藻水處理，含藻水在進入水處理池前流經無破損超聲器，水流在無破損超聲器中的停留時間介于5~10秒之間，調節超聲波電源的輸出功率，使得無破損超聲器中的超聲波強度介于0.03~0.05W/cm2之間。

　　本實用新型的有益效果是：含藻水流經無破損超聲器，受到短時、適中的超聲波作用，使藍藻細胞內氣囊破裂，藍藻失去浮力，容易通過混凝沉淀法去除，效果好;采用了吸聲棉消除了超聲器內聲波的反射，超聲器內各處超聲波強度均衡，由于超聲器內超聲波強度均衡，強度適中，作用時間短，藍藻細胞壁不破損，藍藻細胞液及藻毒素不外泄，不污染水質，水處理更安全。
