申請日2013.08.27

　　公開(公告)日2013.12.18

　　IPC分類號B01D17/06

　　摘要

　　一種靜電場油水分離系統的操作方法，是由：油水分離罐，支架，壓力機，變壓器，脫氣油液輸入口，正極電極板，負極環形電極板，出油口，抽油泵，壓力傳感器上，介電常數傳感器上，油泥出口，抽油泥泵，壓力傳感器下，介電常數傳感器下，控制箱，適配模塊，中央計算機構成，解決原油脫水率低、排水含油多、能耗大的問題，使電場空間得到擴展，縮短了原油在電場中脫水時間，有效提高脫水效率、節省運行電耗、降低生產成本，節能環保，有效降低乳化層高度，降低排水含油，減少污水處理費用和環保壓力，結構簡單，操作方便，設計思路簡潔，靜電場分離效果良好，適合推廣應用。

　　權利要求書

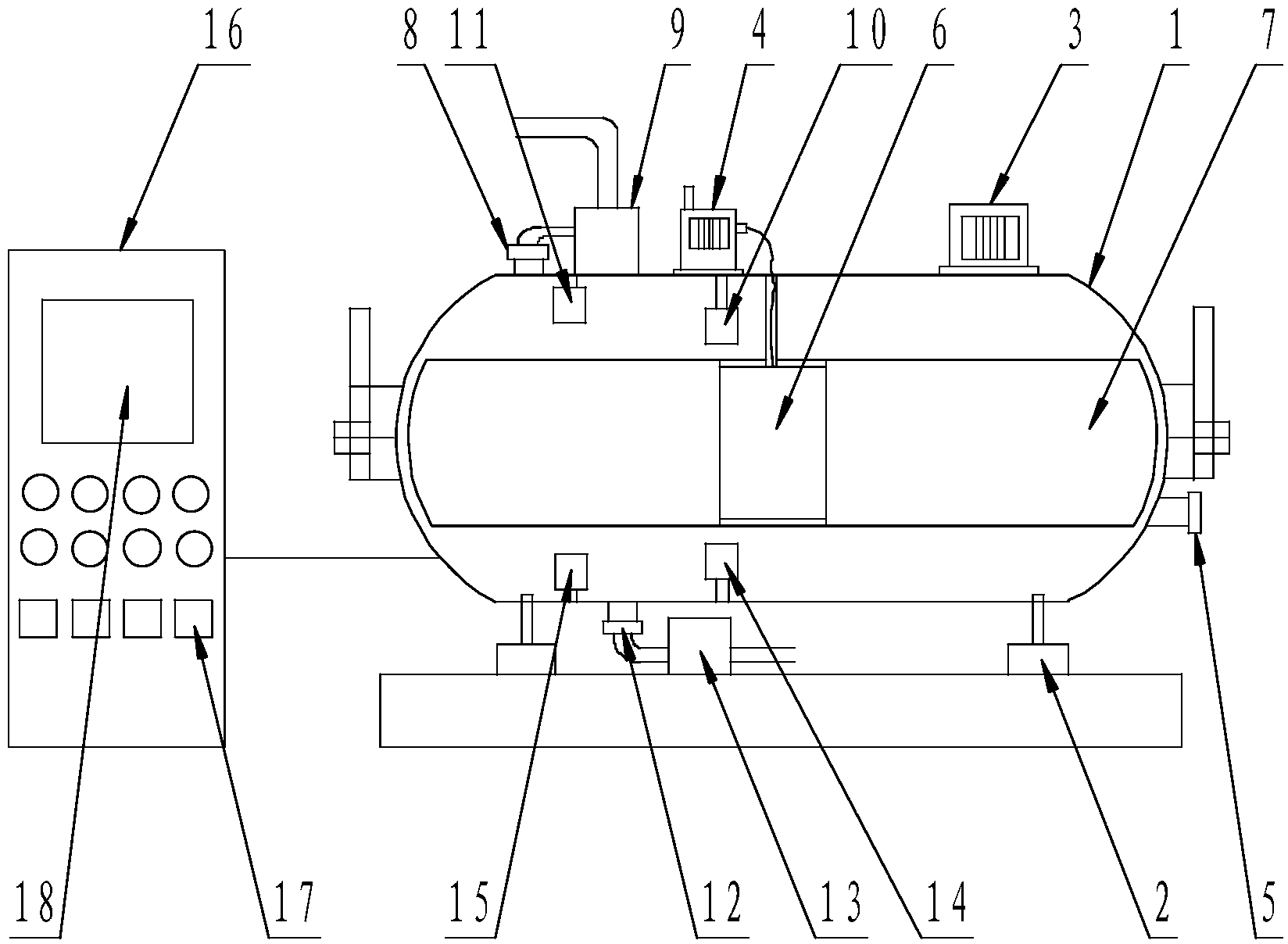

　　1.一種靜電場油水分離系統的操作方法，是由：油水分離罐(1)，支架(2)，壓力機(3)，變壓器(4)，脫氣油液輸入口(5)，正極電極板(6)，負極環形電極板(7)，出油口(8)，抽油泵(9)，壓力傳感器上(10)，介電常數傳感器上(11)，油泥出口(12)，抽油泥泵(13)，壓力傳感器下(14)，介電常數傳感器下(15)，控制箱(16)，適配模塊(17)，中央計算機(18)構成，其特征在于：脫氣井液從脫氣油液輸入口(5)進入油水分離罐(1)，油水分離罐(1)內的脫氣井液達到設定標準時，關閉脫氣油液輸入口(5)的閥門，受重力作用，油、水、油泥初步沉降式分離，打開壓力機(3)使油水分離罐(1)內的氣壓增大，在壓力作用下，油、水、油泥進一步進行分離。

　　2.根據權利要求1所述的一種靜電場油水分離系統的操作方法，其特征在于：控制箱(16)對變壓器(4)調整電壓，并將電壓經導線向正極電極板(6)和負極環形電極板(7)進行電壓輸出，使正極電極板(6)和負極環形電極板(7)之間形成靜電場空間，在正極電極板(6)和負極環形電極板(7)的靜電場內油與水分離。

　　3.根據權利要求1所述的一種靜電場油水分離系統的操作方法，其特征在于：壓力傳感器上(10)測出油水分離罐(1)內上方壓力值，壓力傳感器下(14)測出油水分離罐(1)內下方壓力值，上方壓力值和下方壓力值經導線傳輸?shù)竭m配模塊(17)，適配模塊(17)將壓力值信號轉換后輸入中央計算機(18)，中央計算機(18)計算出油水分離罐(1)內的上下壓力差，得出油水界面在油水分離罐(1)內的位置，調節壓力機(3)使油水界面位于靜電場空間的中部。

　　4.根據權利要求1所述的一種靜電場油水分離系統的操作方法，其特征在于：在靜電場的電解作用下，水分子從脫氣井液中析出，水分子相互聚合形成水滴，水的密度大于油的密度，水滴向油水分離罐(1)內底部沉降，油滴上升與油水分離罐(1)內上部的油層混合。

　　5.根據權利要求1所述的一種靜電場油水分離系統的操作方法，其特征在于：油水分離罐(1)內底部的油泥在壓力的作用下，油滴和水滴從油泥中脫出并上升。

　　6.根據權利要求1所述的一種靜電場油水分離系統的操作方法，其特征在于：介電常數傳感器上(11)將油層的介電常數傳輸?shù)竭m配模塊(17)，適配模塊(17)將油層的介電常數信號轉換后傳輸?shù)街醒胗嬎銠C(18)，油層的介電常數達到設定的抽取范圍時，啟動抽油泵(9)將油層的油液從出油口(8)進行輸出;介電常數傳感器下(15)將油泥的介電常數傳輸?shù)竭m配模塊(17)，適配模塊(17)將油泥的介電常數信號轉換后傳輸?shù)街醒胗嬎銠C(18)，油泥的介電常數達到設定的抽取范圍時，將壓力機(3)和變壓器(4)停止工作，氣壓和靜電場空間消失，油泥提油停止，打開底座上兩支架(2)之間的抽油泥泵(13)將油泥與水從油泥出口(12)進行輸出，轉入下一道操作工序。

　　7.根據權利要求1所述的一種靜電場油水分離系統的操作方法，其特征在于：油水分離罐(1)內的油泥與水輸完后，打開脫氣油液輸入口(5)的閥門，輸入脫氣井液進行循環操作。

　　說明書

　　一種靜電場油水分離系統的操作方法

　　技術領域

　　本發明涉及原油油水分離技術領域，尤其是一種靜電場油水分離系統的操作方法。

　　背景技術

　　目前，隨著我國大部分油田進入開采后期，一方面采出液含水升高，如孤島油田采出液最高含水量已高達98%，一些海上油田后期采出液含水可以達到99%;另一方面，開采后期原油重質化、劣質化趨勢越來越明顯，如塔河油田原油密度最高已經超過1g/cm3，勝利超稠油的密度也超過1g/cm3：再加上深度開采過程中采油助劑的大量使用，導致很多油田采出液油水乳化嚴重，這給常規油水分離帶來很多問題：(1)電脫水設備運行不穩，由于采出液含水高、性質差和乳化嚴重，經過常規油水分離后可能含水偏高，進入電脫水設備會導致電流升高、甚至跳閘，影響電脫水設備的安全穩定運行，同時電流高還會增加電脫水設備的電耗;(2)設備級數多、占地面積大、投資高，由于常規油水分離設備效率低，需要多級分離才能滿足原油含水要求，必然導致設備個數多、占地面積增大、運行及維護費用增加;(3)環保壓力大，原油劣質化加上采油助劑的應用導致原油采出液乳化嚴重，加上常規油水分離效果差，會導致排水含油超標，給污水處理和環境保護帶來很大壓力。

　　靜電場凝結脫水技術是油水乳化液最有效的分離技術，在油水分離領域得到了廣泛應用，但傳統靜電聚結技術均采用兩塊矩形電極，靜電場空間小，難以使高含水量原油達到較好脫水效果，已經不能適應目前油田原油含水量、原油性質和開采方式的變化需求。

　　申請?zhí)枮?2208130.1的專利文件公布了一種井下油水分離采油裝置，設備運行中耗電量大，對高含水井液進行油水分離后，水份含量大，污染環境。

　　鑒于上述原因，現發明出一種靜電場油水分離系統的操作方法。

　　發明內容

　　本發明的目的是為了克服現有技術中的不足，提供一種靜電場油水分離系統的操作方法，有效提高脫水效率、節省運行電耗、降低生產成本。

　　本發明為了實現上述目的，采用如下技術方案：一種靜電場油水分離系統的操作方法，是由：油水分離罐，支架，壓力機，變壓器，脫氣油液輸入口，正極電極板，負極環形電極板，出油口，抽油泵，壓力傳感器上，介電常數傳感器上，油泥出口，抽油泥泵，壓力傳感器下，介電常數傳感器下，控制箱，適配模塊，中央計算機構成，脫氣井液從脫氣油液輸入口進入油水分離罐，油水分離罐內的脫氣井液達到設定標準時，關閉脫氣油液輸入口的閥門，受重力作用，油、水、油泥初步沉降式分離，打開壓力機使油水分離罐內的氣壓增大，在壓力作用下，油、水、油泥進一步進行分離。

　　控制箱對變壓器調整電壓，并將電壓經導線向正極電極板和負極環形電極板進行電壓輸出，使正極電極板和負極環形電極板之間形成靜電場空間，在正極電極板和負極環形電極板的靜電場內油與水分離。

　　壓力傳感器上測出油水分離罐內上方壓力值，壓力傳感器下測出油水分離罐內下方壓力值，上方壓力值和下方壓力值經導線傳輸?shù)竭m配模塊，適配模塊將壓力值信號轉換后輸入中央計算機，中央計算機計算出油水分離罐內的上下壓力差，得出油水界面在油水分離罐內的位置，調節壓力機使油水界面位于靜電場空間的中部。

　　在靜電場的電解作用下，水分子從脫氣井液中析出，水分子相互聚合形成水滴，水的密度大于油的密度，水滴向油水分離罐內底部沉降，油滴上升與油水分離罐內上部的油層混合。

　　油水分離罐內底部的油泥在壓力的作用下，油滴和水滴從油泥中脫出并上升。

　　介電常數傳感器上將油層的介電常數傳輸?shù)竭m配模塊，適配模塊將油層的介電常數信號轉換后傳輸?shù)街醒胗嬎銠C，油層的介電常數達到設定的抽取范圍時，啟動抽油泵將油層的油液從出油口進行輸出;介電常數傳感器下將油泥的介電常數傳輸?shù)竭m配模塊，適配模塊將油泥的介電常數信號轉換后傳輸?shù)街醒胗嬎銠C，油泥的介電常數達到設定的抽取范圍時，將壓力機和變壓器停止工作，氣壓和靜電場空間消失，油泥提油停止，打開底座上兩支架之間的抽油泥泵將油泥與水從油泥出口進行輸出，轉入下一道操作工序。

　　油水分離罐內的油泥與水輸完后，打開脫氣油液輸入口的閥門，輸入脫氣井液進行循環操作。

　　本發明的有益效果是：解決原油脫水率低、排水含油多、能耗大的問題，使電場空間得到擴展，縮短了原油在電場中脫水時間，有效提高脫水效率、節省運行電耗、降低生產成本。

　　能夠適應高含水量要求，提高設備運行穩定性，采用正極電極板與負極環形電極板形成靜電場空間，靜電場空間內的高含水井液實現高效分離，由于采用正極電極板與負極環形電極板形成靜電場空間可以直接用于高含水工況，因此可以將常規三相分離與靜電聚結技術有機整合，通過靜電場空間內的靜電效應，在油水分離一級分離器內實現油水高效分離，減少設備級數和設備個數，降低占地面積，降低運行維護成本和節省投資。

　　節能環保，可以有效降低乳化層高度，降低排水含油，減少污水處理費用和環保壓力，結構簡單，操作方便，設計思路簡潔，靜電場分離效果良好，適合推廣應用。
