申請日2015.06.11

　　公開(公告)日2015.12.23

　　IPC分類號A01K63/04; C02F9/08

　　摘要

　　本實用新型涉及大鯢的仿生態養殖園，具體涉及一種大鯢養殖進水處理系統。包括靠近離水源的沉淀池，低于沉淀池并連通沉淀池的儲水池，沉淀池的出水口設有雜物攔截網，其中，儲水池的池壁上設有連通沉淀池的進水口，儲水池的池底為中部低四周高的渦旋狀，池底的中部開設有儲水出口，儲水出口嵌入有與儲水出口過盈配合的豎管，儲水出口通過管道連接有三通閥門，三通閥門的第一出口連通有出水管，三通閥門的第二出口連通有排污管。本實用新型的目的在于提供一種能夠方便的去除和清理水中的沉淀物的水處理系統。

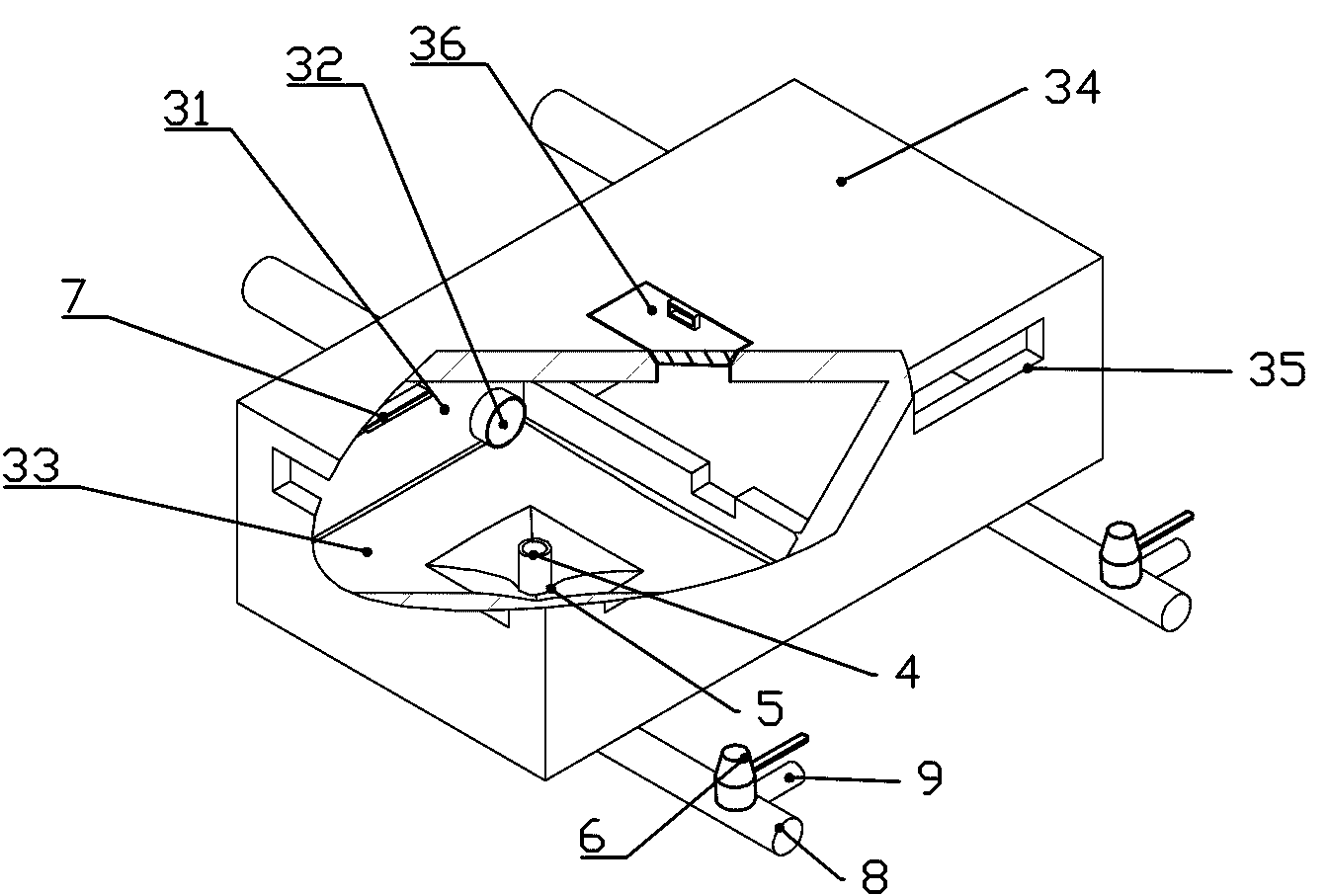

　　摘要附圖



　　權利要求書

　　1.大鯢養殖進水處理系統，包括靠近離水源的沉淀池，低于沉淀池并連通沉淀池的儲水池，所述沉淀池的出水口設有雜物攔截網，其特征在于，所述儲水池的池壁上設有連通沉淀池的進水口，所述儲水池的池底為中部低四周高的渦旋狀，所述池底的中部開設有儲水出口，所述儲水出口嵌入有與儲水出口過盈配合的豎管，所述儲水出口通過管道連接有三通閥門，所述三通閥門的第一出口連通有出水管，所述三通閥門的第二出口連通有排污管。

　　2.如權利要求1所述的大鯢養殖進水處理系統，其特征在于，所述池壁于所述進水口位置設有紫外線殺菌燈。

　　3.如權利要求2所述的大鯢養殖進水處理系統，其特征在于，所述儲水池的頂部固定封蓋有池蓋。

　　4.如權利要求3所述的大鯢養殖進水處理系統，其特征在于，所述儲水池的池壁的頂部設有觀察口。

　　5.如權利要求4所述的大鯢養殖進水處理系統，其特征在于，所述池蓋設有可供人通過的清潔門。

　　說明書

　　大鯢養殖進水處理系統

　　技術領域

　　本實用新型涉及大鯢的仿生態養殖園，具體涉及一種大鯢進水處理系統。

　　背景技術

　　大鯢又名“娃娃魚”是兩棲動物中體形最大的一種，全長可達1米及以上，體重最重的可超百斤而外形有點類似蜥蜴，只是相比之下更肥壯扁平。科學家研究：娃娃魚小時候用的是鰓呼吸，長大后用肺呼吸。娃娃魚棲息于山區的溪流之中，在水質清澈、含沙量不大、水流湍急并且要有回流水的洞穴中生活。目前大鯢養殖多采用山泉水或地下水，但當雨季時節山泉水容易變得渾濁，大鯢對于水質要求極高，尤其是幼魚，水中泥沙含量稍高就可能嗆死大鯢。

　　實用新型內容

　　本實用新型的目的在于提供一種能夠方便的去除和清理水中的沉淀物的水處理系統。

　　本實用新型是通過以下技術方案實現的：大鯢進水處理系統，包括靠近離水源的沉淀池，低于沉淀池并連通沉淀池的儲水池，沉淀池的出水口設有雜物攔截網，其中，儲水池的池壁上設有連通沉淀池的進水口，儲水池的池底為中部低四周高的渦旋狀，池底的中部開設有儲水出口，儲水出口嵌入有與儲水出口過盈配合的豎管，儲水出口通過管道連接有三通閥門，三通閥門的第一出口連通有出水管，三通閥門的第二出口連通有排污管。

　　本實用新型的有益效果是：背景中提及大鯢對水質要求極高，并且要生活在流動的活水中，本實用新型要解決的問題是，如何高效的清除山泉水中的沙土雜質，本實用新型設置了一個靠近水源的沉淀池，沉淀池配合雜物攔截網可以將山泉水中的樹葉、水草或者其他較大的雜物清除，剩下的都是較輕的泥沙等雜物;當水進入儲水池后，經過一段時間后泥沙沉淀到池底，由于儲水池底部為中部低四周高的渦旋狀，所以泥沙會漸漸的向池底中部靠攏，由于儲水池的儲水出口嵌入有豎管，儲水池內只有高于豎管部分的較為清澈的水才能通過豎管流出儲水池，如此就達到了只取儲水池中上層清水的目的。當需要儲水池中的沉淀物過多需要清理時，控制三通閥門關閉第一出口，打開第二出口，使豎管與排污管連通，然后拔起豎管，渦旋狀的池底配合清水可以很快的將池底所有的沉淀物通過儲水出口、排污管排出。清淤完成后，控制三通閥門，關閉第二出口，開啟第一出口，使出水管暢通。綜上，本實用新型主要達到了兩個效果，1、能將泉水中泥沙等沉淀物清除，出水管流出清澈的水，2、當池底的沉淀物過多時，方便快速完成儲水池池底的清掃工作。

　　進一步，池壁于進水口位置設有紫外線殺菌燈。天然的泉水中會有很多的對大鯢有害的微生物，紫外線殺菌燈能快速的將儲水池中的微生物殺死，完成殺菌。

　　進一步，儲水池的頂部固定封蓋有池蓋。池蓋能有效的將空氣中的灰塵阻隔，避免夏日的時候儲水池被太陽直接暴曬，導致山泉水的的溫度過高，不適合大鯢生長。

　　進一步，儲水池的池壁的頂部設有觀察口。觀察口有兩個效果，一是方便養殖者觀察儲水池的水質，二，當儲水池水位過高水會通過觀察口流出。

　　進一步，池蓋設有可供人通過的清潔門。儲水池清洗通常需要人進入清掃，清潔們設置使工作者可進入儲水池清理。
