申請日2016.05.05

　　公開(公告)日2016.10.12

　　IPC分類號C02F11/12; C02F11/00

　　摘要

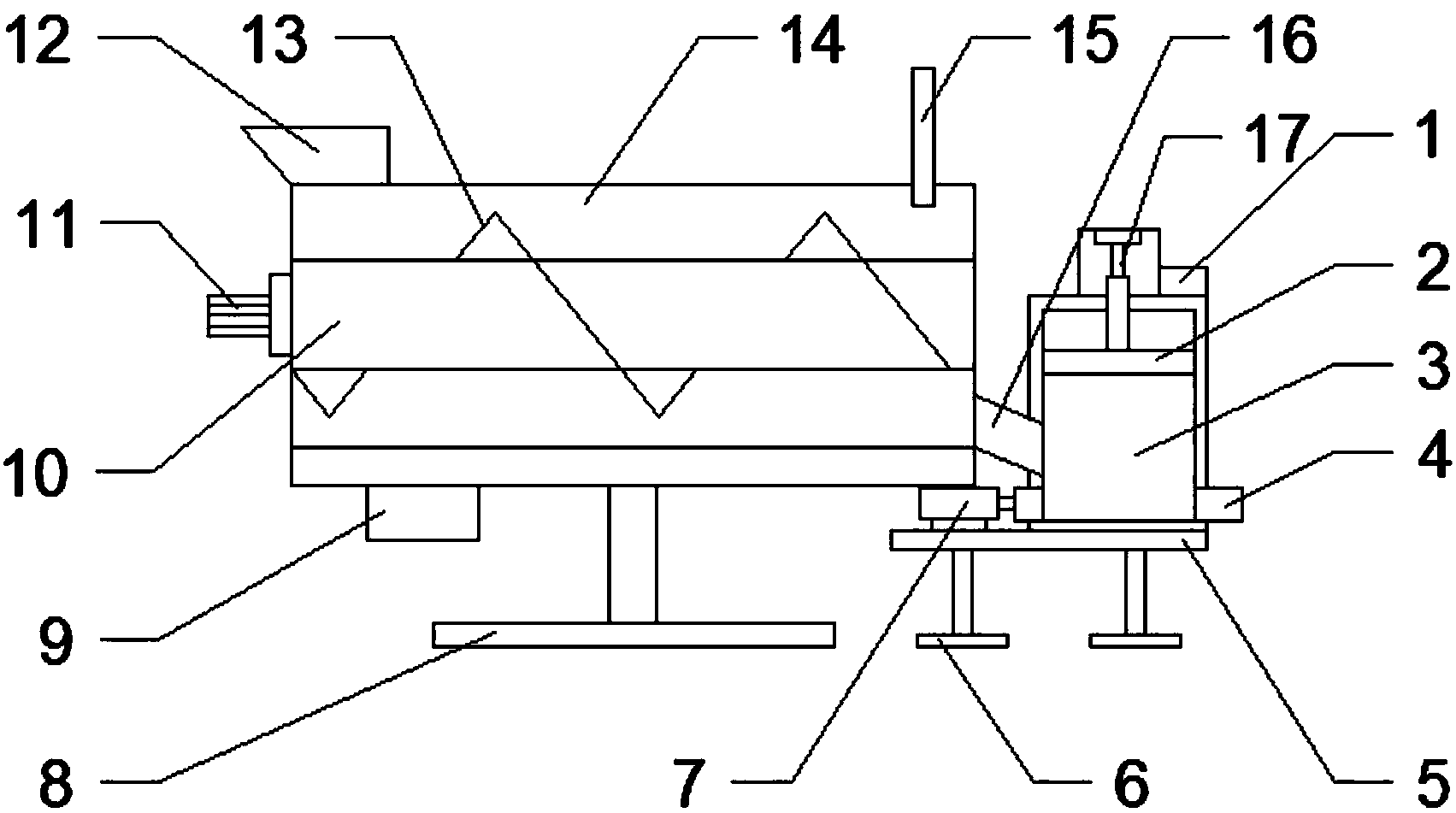

　　本實用新型公開了一種污泥脫水干化成型裝置，包括成型機、電機和干燥機;所述干燥機呈圓筒狀，內部設有加熱裝置和旋轉主軸，底部設有干燥機底座和加熱裝置;所述旋轉主軸由電機帶動，上面設有螺旋設置的送料葉片;在旋轉主軸的上方設有進料口和排氣管;所述排氣管位于干燥機的右側;在遠離進料口的干燥機底部設有一個與成型機連接的送料板;所述成型機上設有液壓裝置、壓板、出料口和控制器;所述成型機的底部設有一個液壓推桿;本實用新型一種污泥脫水干化成型裝置結構設計簡單，操作方便，可以對污泥進行干燥除濕，干燥后的污泥內水分較低，將處理后的污泥用成型機固定成型，易于擺放和后期的加工處理。

　　權利要求書

　　1.一種污泥脫水干化成型裝置，包括成型機、電機和干燥機;其特征在于，所述干燥機呈圓筒狀，內部設有加熱裝置和旋轉主軸，底部設有干燥機底座和加熱裝置;所述旋轉主軸由電機帶動，上面設有螺旋設置的送料葉片;在旋轉主軸的上方設有進料口和排氣管;所述進料口位于干燥機左側;所述排氣管位于干燥機的右側;所述干燥機內壁上安裝有保溫層;在遠離進料口的干燥機底部設有一個與成型機連接的送料板;所述成型機上設有液壓裝置、壓板、出料口和控制器;所述控制器位于液壓裝置右側;所述出料口位于成型機底部;所述成型機的底部設有一個液壓推桿;所述液壓推桿和成型機都固定在支撐臺上;所述支撐臺底部設有支撐底座。

　　2.根據權利要求1所述的一種污泥脫水干化成型裝置，其特征在于，所述送料葉片之間設有攪拌棒。

　　3.根據權利要求1所述的一種污泥脫水干化成型裝置，其特征在于，所述送料板分別于干燥機和成型機連接。

　　4.根據權利要求1所述的一種污泥脫水干化成型裝置，其特征在于，所述壓板位于成型機內部，頂部與液壓裝置連接。

　　說明書

　　一種污泥脫水干化成型裝置

　　技術領域

　　本實用新型涉及一種污泥處理裝置，具體是一種污泥脫水干化成型裝置。

　　背景技術

　　污泥是污水處理后的產物，是一種由有機殘片、細菌菌體、無機顆粒、膠體等組成的極其復雜的非均質體。污泥的主要特性是含水率高，有機物含量高，容易腐化發臭，并且顆粒較細，比重較小，呈膠狀液態。它是介于液體和固體之間的濃稠物，可以用泵運輸，但它很難通過沉降進行固液分離。現有的污泥處理機器只能對污泥進行簡單的干燥，處理完后也只能堆放在一起，占地面積大，后期處理困難。

　　實用新型內容

　　本實用新型的目的在于提供一種污泥脫水干化成型裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

　　一種污泥脫水干化成型裝置，包括成型機、電機和干燥機;所述干燥機呈圓筒狀，內部設有加熱裝置和旋轉主軸，底部設有干燥機底座和加熱裝置;所述旋轉主軸由電機帶動，上面設有螺旋設置的送料葉片;在旋轉主軸的上方設有進料口和排氣管;所述進料口位于干燥機左側;所述排氣管位于干燥機的右側;所述干燥機內壁上安裝有保溫層;在遠離進料口的干燥機底部設有一個與成型機連接的送料板;所述成型機上設有液壓裝置、壓板、出料口和控制器;所述控制器位于液壓裝置右側;所述出料口位于成型機底部;所述成型機的底部設有一個液壓推桿;所述液壓推桿和成型機都固定在支撐臺上;所述支撐臺底部設有支撐底座。

　　作為本實用新型進一步的方案：送料葉片之間設有攪拌棒。

　　作為本實用新型進一步的方案：送料板分別于干燥機和成型機連接。

　　作為本實用新型再進一步的方案：壓板位于成型機內部，頂部與液壓裝置連接。

　　與現有技術相比，本實用新型的有益效果是：

　　本實用新型一種污泥脫水干化成型裝置結構設計簡單，操作方便，可以對污泥進行干燥除濕，干燥后的污泥內水分較低，將處理后的污泥用成型機固定成型，易于擺放和后期的加工處理。
