申請日2016.05.12

　　公開(公告)日2016.08.03

　　IPC分類號C02F1/04; C02F1/06

　　摘要

　　本發明公開了一種除垢分離組件，包括分離器密閉罐體和設置在分離器密閉罐體內的料液噴嘴和與料液噴嘴配合使用的加熱管，所述料液噴嘴設置在上部，所述加熱管設置在下部且用于承接料液噴嘴噴出的料液;所述分離器密閉罐體底部設置有惰性固體顆粒和用于產生氣流將惰性固體顆粒吹動至流化態沸騰的壓縮空氣管。過使用本申請所述的除垢分離組件，可以實現在線清洗，可以使得設備長期運行不用其他方法清洗，同時保持設備內壁光潔如新，延長設備的使用壽命，具有極大的經濟效益、環境效益和社會效益。

　　權利要求書

　　1.一種除垢分離組件，其特征在于：包括分離器密閉罐體和設置在分離器密閉罐體內的料液噴嘴和與料液噴嘴配合使用的加熱管，所述料液噴嘴設置在上部，所述加熱管設置在下部且用于承接料液噴嘴噴出的料液;所述分離器密閉罐體底部設置有惰性固體顆粒和用于產生氣流將惰性固體顆粒吹動至流化態沸騰的壓縮空氣管。

　　2.如權利要求1所述的除垢分離組件，其特征在于：所述料液噴嘴與進料管連通，所述分離器密閉罐體底部與浮選器連通，所述浮選器通過出料循環泵與進料管連接;所述加熱管與加熱器連接并通過加熱器循環加熱。

　　3.如權利要求2所述的除垢分離組件，其特征在于：所述分離器密閉罐體上端設有蒸汽出口，所述分離器密閉罐體與蒸汽壓縮機連通;所述壓縮空氣管與壓縮空氣進口連通，所述壓縮空氣管上開設有多個出氣孔。

　　4.如權利要求3所述的除垢分離組件，其特征在于：所述浮選器與分離器密閉罐體底部連接的端部設有防止惰性固體顆粒進入的錐形擋板，所述分離器密閉罐體上設有惰性固體顆粒加入口。

　　5.如權利要求1至4中任意一項所述的除垢分離組件，其特征在于：所述惰性固體顆粒為聚四氟乙烯顆粒、剛玉顆粒、玻璃顆粒或陶瓷顆粒中的任意一種或任意兩種的組合或任意三種的組合或四種的組合。

　　6.如權利要求5所述的除垢分離組件，其特征在于：所述惰性固體顆粒為尺寸在1~10mm的顆粒。

　　7.一種垃圾滲濾液MVR蒸發裝置，其包括如權利要求6所述的除垢分離組件，另外還包括進料泵、與進料泵連接且用于對料液預熱的冷凝水預熱器、用于提供冷凝水循環動力的冷凝水泵、與冷凝水泵連接且用于存儲冷凝水的冷凝水罐;所述冷凝水罐與加熱器的冷凝水出口連接;所述冷凝水預熱器料液出口與浮選器進料口連接。

　　8.如權利要求7所述的垃圾滲濾液MVR蒸發裝置，其特征在于：所述蒸汽出口通過二次蒸汽管與洗汽器連通，所述蒸汽出口和二次蒸汽管之間設有捕沫器。

　　9.如權利要求8所述的垃圾滲濾液MVR蒸發裝置，其特征在于：所述洗汽器與汽水分離罐連通，所述汽水分離罐與蒸汽壓縮機連接，所述蒸汽壓縮機與加熱器連通。

　　10.如權利要求9所述的垃圾滲濾液MVR蒸發裝置，其特征在于：所述汽水分離罐上設有循環水泵。

　　說明書

　　除垢分離組件、包含它的垃圾滲濾液MVR蒸發裝置

　　技術領域

　　本發明涉及一種除垢分離組件及其包含它的垃圾滲濾液MVR蒸發裝置。

　　背景技術

　　蒸發濃縮裝置的加熱器存在著不同程度的結垢問題，特別是在介質為氯化鈉、硫酸鈉、氫氧化鈉、氯化鎂、硫酸鎂等無機鹽，以及垃圾滲濾液處理(高濃度有機廢水)、污水處理、食品、制糖、造紙、海水淡化、油田廢水、隔膜燒堿、離子膜燒堿等蒸發濃縮、結晶裝置的加熱器中，由于料液中被溶解的物質析出，結垢問題非常突出。結垢是蒸發結晶裝置中常見的現象，蒸發結晶裝置的結垢，不僅降低設備的有效工作容積，增加了熱阻和流動阻力，而且使得加熱管的傳熱系數降低，生產能力下降，嚴重的結垢還會使生產停頓，縮短有效生產時間，降低設備使用壽命甚至損壞設備，增加原料和能源的消耗。

　　在結垢之后，一般采用機械清洗或者化學清洗兩種方法(根據垢物的不同，可采用水溶法、酸洗法、堿煮、機械除垢、酸洗用緩蝕劑、超聲波清洗等方法)，頻繁的機械清洗會對設備造成不可逆的損傷，而化學清洗容易對設備造成腐蝕，并會產生大量的含有化學成分的清洗廢水，對環境造成很大的壓力。現有技術急需一種除垢效果好的除垢分離組件及其包含它的垃圾滲濾液MVR蒸發裝置。

　　發明內容

　　本發明的目的在于克服現有技術中存在的缺陷，提供一種除垢效果好的除垢分離組件及其包含它的垃圾滲濾液MVR蒸發裝置。

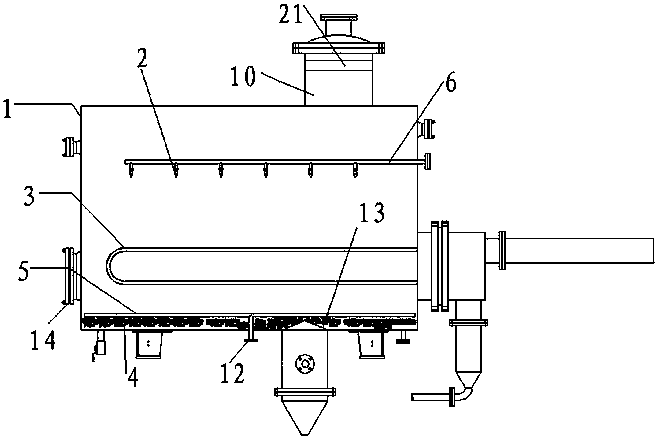

　　為實現上述目的，本發明的技術方案是提供了一種除垢分離組件，包括分離器密閉罐體和設置在分離器密閉罐體內的料液噴嘴和與料液噴嘴配合使用的加熱管，所述料液噴嘴設置在上部，所述加熱管設置在下部且用于承接料液噴嘴噴出的料液;所述分離器密閉罐體底部設置有惰性固體顆粒和用于產生氣流將惰性固體顆粒吹動至流化態沸騰的壓縮空氣管。

　　過使用本申請所述的除垢分離組件，可以實現在線清洗，可以使得設備長期運行不用其他方法清洗，同時保持設備內壁光潔如新，延長設備的使用壽命，具有極大的經濟效益、環境效益和社會效益。

　　作為優選的，所述料液噴嘴與進料管連通，所述分離器密閉罐體底部與浮選器連通，所述浮選器通過出料循環泵與進料管連接;所述加熱管與加熱器連接并通過加熱器循環加熱。這樣的設計利于實現料液通過浮選器進一步優化處理，加熱管實現循環加熱。

　　作為優選的，所述分離器密閉罐體上端設有蒸汽出口，所述分離器密閉罐體與蒸汽壓縮機連通;所述壓縮空氣管與壓縮空氣進口連通，所述壓縮空氣管上開設有多個出氣孔。這樣的設計利于實現分離器密閉罐體內的真空閃蒸，利于高壓空氣通過壓縮空氣管進入分離器密閉罐體內。

　　作為優選的，所述浮選器與分離器密閉罐體底部連接的端部設有防止惰性固體顆粒進入的錐形擋板，所述分離器密閉罐體上設有惰性固體顆粒加入口。這樣的設計使得惰性固體顆粒在重力作用下滑落至錐形擋板底部，防止其進入浮選器。

　　作為優選的，所述惰性固體顆粒為聚四氟乙烯顆粒、剛玉顆粒、玻璃顆粒或陶瓷顆粒中的任意一種或任意兩種的組合或任意三種的組合或四種的組合。這樣的設計是對方案的一種優化。

　　作為優選的，所述惰性固體顆粒為尺寸在1~10mm的顆粒。這樣的設計是對方案的一種優化。

　　一種垃圾滲濾液MVR蒸發裝置，其包括除垢分離組件，另外還包括進料泵、與進料泵連接且用于對料液預熱的冷凝水預熱器、用于提供冷凝水循環動力的冷凝水泵、與冷凝水泵連接且用于存儲冷凝水的冷凝水罐;所述冷凝水罐與加熱器的冷凝水出口連接;所述冷凝水預熱器料液出口與浮選器進料口連接。這樣的設計可以利用加熱器的冷凝水對料液進行預熱，提高能源利用率。

　　作為優選的，所述蒸汽出口通過二次蒸汽管與洗汽器連通，所述蒸汽出口和二次蒸汽管之間設有捕沫器。這樣的設計可以通過捕沫器除去大液滴和泡沫。

　　作為優選的，所述洗汽器與汽水分離罐連通，所述汽水分離罐與蒸汽壓縮機連接，所述蒸汽壓縮機與加熱器連通。這樣的設計可以將二次蒸汽經過洗汽器，進入汽水分離罐后得到潔凈的二次蒸汽，經過蒸汽壓縮機后提高潔凈二次蒸汽的溫度后到加熱器給料液加熱。

　　作為優選的，所述汽水分離罐上設有循環水泵。循環水泵給洗汽器和蒸汽壓縮機出口的過熱蒸汽提供洗滌水和降溫水。

　　本發明的優點和有益效果在于：過使用本申請所述的除垢分離組件，可以實現在線清洗，可以使得設備長期運行不用其他方法清洗，同時保持設備內壁光潔如新，延長設備的使用壽命，具有極大的經濟效益、環境效益和社會效益;

　　該裝置工藝合理、占地面積小、所需空間也小，操作方便，容易實現工業自動化控制，對于高濃度的料液和高粘度料液的蒸發濃縮結晶也適應，也可以對現有常規蒸發結晶裝置進行改造，同樣可以達到防、除垢的目的，解決了目前蒸發結晶裝置的結垢難題，對推動蒸發結晶技術的發展、降低能耗、提高資源利用率等具有重要的意義，該裝置除適用于垃圾滲濾液的蒸發結晶外，還適合于電鍍廢水、重金屬廢水的濃縮，同時還適用于環保、制藥、礦冶、科研、油田、食品、化工、植物提取、生物工程、葡萄糖、木糖、淀粉食品等行業中蒸發濃縮及在線清洗的操作。
