申請日2016.05.05

　　公開(公告)日2016.09.07

　　IPC分類號C02F9/14

　　摘要

　　本實用新型涉及水污染防治領域，具體涉及一種一體化MagBR‑MBBR磁性生物膜污水處理裝置，該裝置主要包括：缺氧反硝化區，好氧磁性生物反應區，硝化液回流區，化學除磷區，斜板沉淀區，砂濾過濾區，反沖洗水存儲區和設備間;所述各區域由隔板將集裝箱箱體內腔依次隔斷而成，各區域間通過管道連接。該實用新型通過將生物膜、化學除磷、斜板沉淀、過濾高度集成化，為適用于農村、城鎮分散式點源的中小型規模的一體化污水處理裝置，具有抗沖擊負荷強、占地面積小、結構緊湊、外形美觀、安裝靈活、自動化程度高、維護操作簡便，實現無人值守、出水脫氮除磷效果好等優點。

　　權利要求書

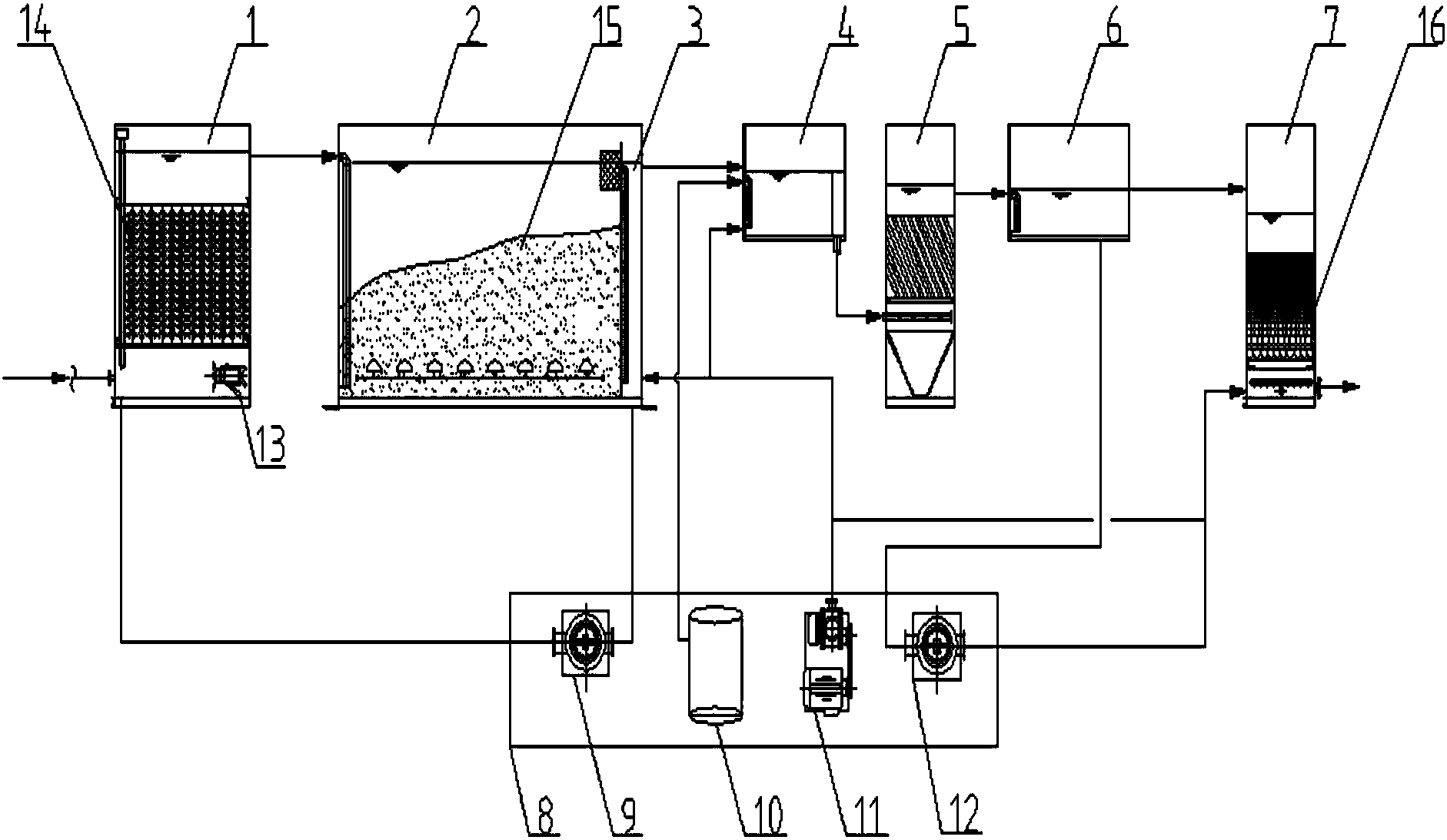

　　1.一種一體化MagBR-MBBR磁性生物膜污水處理裝置，其特征在于，該裝置包括：缺氧反硝化區，好氧磁性生物反應區，硝化液回流區，化學除磷區，斜板沉淀區，砂濾過濾區，反沖洗水存儲區和設備間;所述各區域由隔板將集裝箱箱體內腔依次隔斷而成;

　　進水通過管道或溝渠進入所述缺氧反硝化區;所述缺氧反硝化區出水口至所述好氧磁性生物反應區進水口之間通過管道連接;所述硝化液回流區進水管道與所述好氧磁性生物反應區出水口通過管道連接;所述硝化液回流區出水口管道分兩路，通過閥門進行切換，一路與所述化學除磷區進水口相連，另一路與硝化液回流泵進水口相連;

　　所述化學除磷區出水口通過管道與所述斜板沉淀區配水管連接;所述斜板沉淀區出水口與所述反沖洗水存儲區通過管道連接;所述反沖洗水存儲區出水口與所述砂濾過濾區進水口連接。

　　2.根據權利要求1所述的一種一體化MagBR-MBBR磁性生物膜污水處理裝置，其特征在于，所述缺氧反硝化區的側上部箱體上設置有進水漏斗，內部設置有生物填料，底部設置有潛水攪拌器。

　　3.根據權利要求1所述的一種一體化MagBR-MBBR磁性生物膜污水處理裝置，其特征在于，所述好氧磁性生物反應區內裝填有磁性生物膜載體。

　　4.根據權利要求3所述的一種一體化MagBR-MBBR磁性生物膜污水處理裝置，其特征在于，所述好氧磁性生物反應區出水口設置有磁性生物膜載體截留裝置。

　　5.根據權利要求1所述的一種一體化MagBR-MBBR磁性生物膜污水處理裝置，其特征在于，所述設備間還包括除磷加藥裝置，所述化學除磷區通過管道與所述除磷加藥裝置連接。

　　6.根據權利要求1所述的一種一體化MagBR-MBBR磁性生物膜污水處理裝置，其特征在于，所述設備間還包括反沖洗水泵，所述反沖洗水存儲區通過所述反沖洗水泵與所述砂濾過濾區的底部連接。

　　7.根據權利要求1所述的一種一體化MagBR-MBBR磁性生物膜污水處理裝置，其特征在于，所述設備間還包括鼓風機，所述鼓風機通過空氣管道分別與所述好氧磁性生物膜反應區內曝氣裝置、所述化學除磷區內的曝氣裝置和所述反沖洗水泵出水管道連接。

　　8.根據權利要求1所述的一種一體化MagBR-MBBR磁性生物膜污水處理裝置，其特征在于，所述設備間還包括紫外線消毒裝置。

　　說明書

　　一種一體化MagBR-MBBR磁性生物膜污水處理裝置

　　技術領域

　　本專利涉及一種一體化MagBR-MBBR磁性生物膜污水處理裝置，是一種適用于農村、城鎮分散式污水的一體化污水處理裝置，屬于水污染防治領域。

　　背景技術

　　目前我國污水處理排放量與排放總量的嚴重失調，大量污水進入自然水體導致了嚴重的水環境污染，使已十分嚴重的水資源短缺狀況更加嚴峻。隨著水資源的不斷緊缺和對環境污染治理的不斷加強，人們已經開始關注對排水管網未普及的城鎮社區、旅游風景區、農村城鎮分散式點源污水等中小流量生活污水的處理，該類污水的特點是水量小且較為分散，而且沒有配置收集管網，很難建造常規的污水處理廠進行統一處理及管理。社會上現有的處理生活污水的技術如A/O、A2/O、SBR、氧化溝、生物接觸氧化、生物濾池、MBR、等工藝存在污水收集難、管網投資高、工藝流程長、占地面積大、操作復雜、設備后期維護管理的缺陷，不適合處理該類生活污水，使其難以推廣普及。鑒于土地資源越來越寶貴的當今社會，急需開發一種處理效率高、操作、運行簡便、體積小且能就地安裝的一體化污水處理裝置。

　　實用新型內容

　　本實用新型的發明目的在于：針對現有技術存在的上述問題，提供一種將生物膜、化學除磷、斜板沉淀、過濾高度集成化的，適用于農村、城鎮分散式點源的中小型規模的一體化污水處理裝置，具有抗沖擊負荷強、占地面積小、結構緊湊、外形美觀、安裝靈活、自動化程度高、維護操作簡便，實現無人值守、出水脫氮除磷效果好等優點。

　　為了實現上述目的，本實用新型采用的技術方案為：

　　一種一體化MagBR-MBBR磁性生物膜污水處理裝置，該裝置包括：缺氧反硝化區，好氧磁性生物反應區，硝化液回流區，化學除磷區，斜板沉淀區，砂濾過濾區，反沖洗水存儲區和設備間;所述各區域由隔板將集裝箱箱體內腔依次隔斷而成;

　　進水通過管道或溝渠進入所述缺氧反硝化區;所述缺氧反硝化區出水口至所述好氧磁性生物反應區進水口之間通過管道連接;所述硝化液回流區進水管道與所述好氧磁性生物膜反應區出水口通過管道連接;所述硝化液回流區出水口管道分兩路，通過閥門進行切換，一路與所述化學除磷區進水口相連，另一路與硝化液回流泵進水口相連;所述化學除磷區出水口通過管道與所述斜板沉淀區配水管連接;所述斜板沉淀區出水口與所述反沖洗水存儲區通過管道連接;所述反沖洗水存儲區出水口與所述砂濾過濾區進水口連接;

　　作為本實用新型的優選方案，所述缺氧反硝化區的側上部箱體上設置有進水漏斗，內部設置有反硝化菌掛膜填料，底部設置有潛水攪拌器。污水能夠和回流的硝化液充分混合，實現脫氮目的。

　　作為本實用新型的優選方案，所述好氧磁性生物反應區內裝填有磁性生物掛膜載體。極大的增加了微生物活性，提高了系統處理負荷。

　　作為本實用新型的優選方案，所述好氧磁性生物反應出水口設置有磁性生物膜載體截留裝置。經截留后的硝化液自流進硝化回流區，通過回流泵實現硝化液回流。

　　作為本實用新型的優選方案，所述設備間還包括除磷加藥裝置，所述化學除磷區通過管道與所述除磷加藥裝置連接。作為生化工藝來說，單靠生物除磷，很難實現出水總磷達到《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級A標排放標準。通過設置有化學除磷裝置，在生物除磷效果不好的情況下采用化學除磷正真實現了脫氮除磷效果。確保出水水質的穩定性。

　　作為本實用新型的優選方案，所述設備間還包括反沖洗水泵，所述反沖洗水存儲區通過所述反沖洗水泵與所述砂濾過濾區的底部連接。從而實現對砂濾進行反沖洗。

　　作為本實用新型的優選方案，所述設備間還包括鼓風機，所述鼓風機通過空氣管道分別與所述好氧磁性生物膜反應區內曝氣裝置、所述化學除磷區內的曝氣裝置和所述反沖洗水泵出水管道連接。實現對砂濾的氣水聯合反沖洗，從而能夠更好對砂濾進行清洗，避免砂濾板結，污染。

　　作為本實用新型的優選方案，所述設備間還包括紫外線消毒裝置，通過消毒處理，進一步地確保出水水質的穩定性。

　　綜上所述，由于采用了上述技術方案，本實用新型的有益效果是：

　　1、本實用新型提供的污水處理裝置由于采用了一體化設計，具有抗沖擊能力強，性能穩定，運行可靠的優點。可快速適應水質變化。

　　2、本實用新型提供的污水處理裝置中的生化段采用好氧生物膜工藝，在好氧移動區內設有磁性生物膜載體，極大的增加了微生物活性，提高了系統處理負荷，減少了設備占地面積，比傳統工藝減少50%的占地面積。

　　3、本實用新型提供的污水處理裝置后端采用斜板沉淀結合砂濾過濾工藝實現泥水分離，不僅保證了設備出水水質的穩定性，而且相對于MBR膜工藝來說，減少了對膜的維護，清洗。非常適合管理能力不強的分散式點源污水治理。

　　4、本實用新型提供的污水處理裝置中砂濾過濾區通過反洗水泵、反洗電動閥與反洗水箱連接，通過PLC自控系統實現砂濾池自動反沖洗，自動運行。大大的提高了設備的自動化控制，可以實現無人值守，巡視監管的管理方式。

　　5、本實用新型提供的污水處理裝置中好氧磁性生物反應區設有磁性生物載體截留裝置，經截留后的硝化液自流進硝化回流區，通過回流泵實現硝化液回流。

　　6、本實用新型提供的污水處理裝置中終端出水設置有紫外線消毒裝置，確保出水水質的穩定性和可靠性。
