申請日2016.05.05

　　公開(公告)日2016.09.14

　　IPC分類號C02F9/02; C02F9/04; C02F103/44

　　摘要

　　本實用新型的目的是提供一種高效洗車循環水處理設備。本實用新型的技術方案為一種高效洗車循環水處理設備，由原水箱、復合沉淀池、砂濾器、碳濾器、保安過濾器、超濾膜系統和產品水箱依次通過管路連通，原水箱與復合沉淀池的管路間設有潛污泵，復合沉淀池與砂濾器的管路間依次設有保護閥和增壓泵，超濾膜系統與產品水箱的管路間設有產水保護閥。本實用新型的有益效果在于：本高效洗車循環水處理設備電控系統采用PLC可編程序控制，全觸摸屏菜單式操作，全自動運行，免人工維護;通過在線監測技術手段，可以實現對設備的實時監控;可適應自來水、中水、雨水等多種水源，系統運行可靠，性能穩定，連續運行產水水質穩定;設備占地面積小，易維護。

　　權利要求書

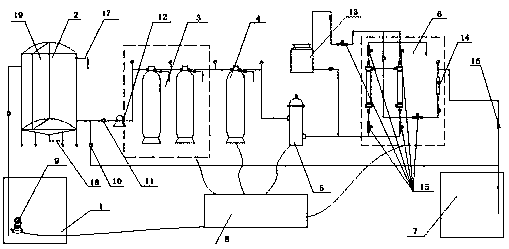

　　1.一種高效洗車循環水處理設備，其特征在于：由原水箱、復合沉淀池、砂濾器、碳濾器、保安過濾器、超濾膜系統、產品水箱和電控系統組成，所述原水箱、復合沉淀池、砂濾器、碳濾器、保安過濾器、超濾膜系統和產品水箱依次通過管路連通，所述原水箱與復合沉淀池的管路間設有潛污泵，所述復合沉淀池與砂濾器的管路間依次設有保護閥和增壓泵，所述超濾膜系統與產品水箱的管路間設有產水保護閥，所述電控系統分別與原水箱、復合沉淀池、砂濾器、碳濾器、保安過濾器、超濾膜系統、產品水箱、潛污泵、保護閥、增壓泵和產水保護閥通過導線連通。

　　2.根據權利要求1所述高效洗車循環水處理設備，其特征在于：所述復合沉淀池與產品水箱之間通過管路連通，并在管路上設有旁通閥。

　　3.根據權利要求1-2任意一項所述高效洗車循環水處理設備，其特征在于：所述復合沉淀池為不銹鋼材質，所述復合沉淀池的內腔設有隔板，所述隔板將復合沉淀池分隔為進水沉淀室和給水澄清室兩部分，所述給水澄清室的容積大于進水沉淀室的容積，所述復合沉淀池的上部設有溢流口，所述復合沉淀池的底部設有排泥口。

　　4.根據權利要求1-2任意一項所述高效洗車循環水處理設備，其特征在于：所述砂濾器的過濾介質為不同目數的石英砂，所述砂濾器設有自動沖洗多路閥并與電控系統通過導線連通。

　　5.根據權利要求4所述高效洗車循環水處理設備，其特征在于：所述砂濾器采用兩級或兩級以上砂濾。

　　6.根據權利要求1-2任意一項所述高效洗車循環水處理設備，其特征在于：所述碳濾器的過濾介質為果殼炭，所述碳濾器設有自動沖洗多路閥并與電控系統通過導線連通。

　　7.根據權利要求1-2任意一項所述高效洗車循環水處理設備，其特征在于：所述保安過濾器為不銹鋼材質，并且內部設置有一支以上的過濾濾芯。

　　8.根據權利要求7所述高效洗車循環水處理設備，其特征在于：所述過濾濾芯為5微米過濾濾芯。

　　9.根據權利要求1-2任意一項所述高效洗車循環水處理設備，其特征在于：所述超濾膜系統采用過濾孔徑小于0.01m的有機高分子超濾膜，所述超濾膜系統的進水管路及出水管路均設有電磁閥，任意所述電磁閥均與電控系統通過導線連通，所述超濾膜系統的出水管路上還設有產水流量計，所述產水流量計通過導線與電控系統連通。

　　10.根據權利要求9所述高效洗車循環水處理設備，其特征在于：所述保安過濾器與超濾膜系統的管路間設有加藥裝置，所述加藥裝置通過導線與電控系統連通。

　　說明書

　　高效洗車循環水處理設備

　　技術領域

　　本實用新型涉及循環水處理技術領域，尤其涉及一種高效洗車循環水處理設備。

　　背景技術

　　隨著人民生活水平的提高，單位和家庭擁有的汽車數量也越來越多，這加劇了洗車用水的大量消耗與水資源短缺之間的矛盾。大部分洗車廢水未經處理就直接排放，造成城市水資源的極大浪費和環境污染。傳統處理洗車廢水采用沉淀—除油—過濾的工藝，這類傳統的處理工藝占地面積較大，出水可滿足廢水排放標準但卻在總大腸桿菌、濁度等指標上不能滿足《中華人民共和國生活雜用水水質標準》的回用洗車用水要求;電解法處理洗車廢水工藝，同樣是占地面積大，而且采用電解工藝需要消耗較高的電能，且只能節約50%的自來水，操作維護也比較復雜。由此看出，目前市場上推出的一些洗車水循環處理設備普遍存在：節水效率不高、占地面積大、操作復雜、出水水質較差等問題。

　　實用新型內容

　　本實用新型的目的是提供一種高效洗車循環水處理設備。

　　本實用新型的技術方案為一種高效洗車循環水處理設備，由原水箱、復合沉淀池、砂濾器、碳濾器、保安過濾器、超濾膜系統、產品水箱和電控系統組成，所述原水箱、復合沉淀池、砂濾器、碳濾器、保安過濾器、超濾膜系統和產品水箱依次通過管路連通，所述原水箱與復合沉淀池的管路間設有潛污泵，所述復合沉淀池與砂濾器的管路間依次設有保護閥和增壓泵，所述超濾膜系統與產品水箱的管路間設有產水保護閥，所述電控系統分別與原水箱、復合沉淀池、砂濾器、碳濾器、保安過濾器、超濾膜系統、產品水箱、潛污泵、保護閥、增壓泵和產水保護閥通過導線連通。

　　進一步，所述復合沉淀池與產品水箱之間通過管路連通，并在管路上設有旁通閥。

　　進一步，所述復合沉淀池為不銹鋼材質，所述復合沉淀池的內腔設有隔板，所述隔板將復合沉淀池分隔為進水沉淀室和給水澄清室兩部分，所述給水澄清室的容積大于進水沉淀室的容積，所述復合沉淀池的上部設有溢流口，所述復合沉淀池的底部設有排泥口。

　　進一步，所述砂濾器的過濾介質為不同目數的石英砂，所述砂濾器設有自動沖洗多路閥并與電控系統通過導線連通。

　　再進一步，所述砂濾器采用兩級或兩級以上砂濾。

　　進一步，所述碳濾器的過濾介質為果殼炭，所述碳濾器設有自動沖洗多路閥并與電控系統通過導線連通。

　　進一步，所述保安過濾器為不銹鋼材質，并且內部設置有一支以上的過濾濾芯。

　　再進一步，所述過濾濾芯為5微米過濾濾芯。

　　進一步，所述超濾膜系統采用過濾孔徑小于0.01m的有機高分子超濾膜，所述超濾膜系統的進水管路及出水管路均設有電磁閥，任意所述電磁閥均與電控系統通過導線連通，所述超濾膜系統的出水管路上還設有產水流量計，所述產水流量計通過導線與電控系統連通。

　　再進一步，所述保安過濾器與超濾膜系統的管路間設有加藥裝置，所述加藥裝置通過導線與電控系統連通。

　　本實用新型的有益效果在于：本高效洗車循環水處理設備電控系統采用PLC可編程序控制，全觸摸屏菜單式操作，全自動運行，免人工維護;通過在線監測技術手段，可以實現對設備的實時監控;可適應自來水、中水、雨水等多種水源，回用水水質直觀可視無異味;針對洗車廢水特點，采用多級沉淀、兩級砂濾等強化預處理過程，保護后續超濾膜及反滲透膜，使膜正常使用壽命可達3-5年，耗材更換少;過濾器的自動沖洗程序設計，無須用戶調整;完善的意外保護功能，高低液位、低壓高壓自動保護;水回用率可分別達到90%以上，節水效益明顯;設計有緊急旁路，在設備意外故障時，可滿足短期用水需求;回用水質達到或優于GB/T18920-2002《城市污水再生利用——城市雜用水水質》標準;系統運行可靠，性能穩定，連續運行產水水質穩定;設備占地面積小，易維護。
