1 工程概況

　　蕪湖卷煙廠是安徽省國有大型骨干企業，其產生的廢水包括生產廢水和生活污水兩部分。香煙生產的前期廢水主要來源于膨脹煙絲用水和洗梗用水，其廢水特點是水量較小，濃度較高，含有煙葉中的生物堿和酚類等，同時廢水溫度較高，大約在60～70 ℃之間;生產中期使用的黏合劑會在生產過程中進入排水系統，這部分廢水被稱為白膠廢水，廢水成白混濁色，COD在2 000 mg/L左右;生產后期產生的廢水主要來源于香料車間，大部分來源于沖洗加料設備，其廢水中含有加入香煙中的香料和香精成分，同時還有些機油〔1, 2, 3〕。香煙生產廢水污染物濃度較高，色度較高，同時廢水中含有生物堿、酚類、醇類等多種難降解有機物〔4, 5〕。

　　該廠廢水總排放量為1 500 m3/d,其中1 000 m3/d的二級出水水質執行《污水綜合排放標準》(GB 8978-1996)的一級標準，500 m3/d的中水出水水質執行《城市污水再生利用 城市雜用水水質》(GB/T 18920-2002)的再生水回用水質標準。該廠產生的廢水水質：CODCr≤550 mg/L,BOD5≤250 mg/L,石油類≤10 mg/L,SS≤250 mg/L,NH3-N≤30 mg/L,pH 6～9。

　　2 廢水處理工藝流程

　　該廠廢水處理站占地980 m2,綜合設備間為地上1層框架結構，水池為地埋式鋼筋混凝土結構，廢水處理站產生的不良氣體經收集凈化處理后排放。綜合設備間設有氣浮、加藥系統、帶式壓濾機、除臭等設備及二氧化氯發生間、配電控制室、化驗室等。地埋式水池內部設地下設備間及鼓風機房。

　　廠區生產生活廢水經過廠區排水管網收集后輸送至廢水處理站，廢水經提籃格柵去除水中的大塊物質后進入集水井。集水井廢水經泵提升后，經過機械格柵進入調節池，機械格柵的作用是去除廢水中的漂浮物、細小顆粒懸浮物及毛發等。調節池廢水經泵提升后進入氣浮池，廢水中的懸浮物及膠體類物質經絮凝反應及氣浮作用后形成浮渣，就近重力流入污泥濃縮池，與生化剩余污泥一起進行機械脫水處理。氣浮出水流入水解酸化池，通過水解酸化作用提高廢水的可生化性。水解酸化池出水流入接觸氧化池，進行好氧生化反應，去除廢水中大多數有機污染物。接觸氧化池出水流入斜管沉淀池，沉淀污泥由污泥泵打入污泥濃縮池，上清液進入中間水池。

　　中間水池一部分水經消毒后，由出水提升泵提升排放;另一部分由中水提升泵提升至砂濾罐和活性炭罐，進行過濾和吸附處理，然后排至清水池，清水池出水加氯消毒后用于廠區內沖廁和綠化。工藝流程如圖 1所示。

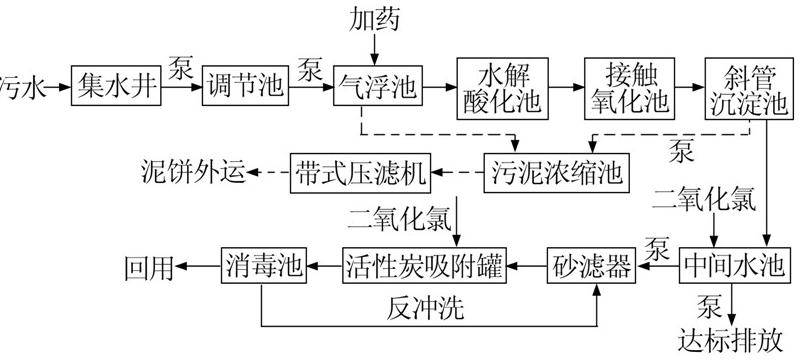

圖 1 工藝流程

　　圖 1 工藝流程異味處理系統采用UVT紫外光催化氧化裝置，裝置中納米材料涂層會在紫外光催化作用下產生羥基(·OH) 和超氧化物離子，具有很高的氧化性，對異味具有很高的處理效率〔6〕。

　　3 主要構(建)筑物及設備

　　3.1 集水井

　　集水井尺寸為5 m×2.5 m×8.8 m,有效水深為2.5 m.設潛污泵2臺，1用1備，Q=70 m3/h,H=13 m,N= 5.5 kW;設提籃格柵1臺，尺寸為0.6 m×0.5 m×0.6 m。

　　3.2 格柵井

　　格柵井尺寸為2.5 m×0.6 m×1.5 m,鋼砼結構，柵前水深0.3 m,渠寬0.6 m.內設格柵機1臺，柵條間隙5 mm,功率0.75 kW。

　　3.3 調節池

　　調節池尺寸為12 m×9 m×5.6 m,鋼砼結構，超高0.75 m,有效容積520 m3,HRT=8.3 h.設潛污泵2臺，1用1備，Q=70 m3/h,H=13 m,N=5.5 kW;設潛水攪拌機1臺，功率5 kW,葉輪直徑615 mm,轉速480r/min。

　　3.4 絮凝反應罐及氣浮系統

　　絮凝反應罐尺寸為D 2.6 m×3 m,鋼結構，超高0.35 m,有效容積14 m3,HRT=13 min;設絮凝攪拌機1臺，轉速8 r/min,功率0.75 kW.氣浮系統日處理量1 500 m3/d,尺寸為7 m×2.5 m×2.5 m,HRT=25 min.配套高效溶氣系統1套(溶氣泵、溶氣罐等),PAC、PAM加藥系統各1套。

　　3.5 水解酸化池

　　水解酸化池尺寸為12 m×3.3 m×5.6 m,超高0.55 m,有效容積200 m3,HRT=3.2 h,填料BOD負荷2.4 kg/(m3·d).設布水裝置1套，曝氣裝置1套;組合填料123 m3,填料直徑150 mm,片間距100 mm;填料架1套，采用槽鋼和螺紋鋼焊制而成。

　　3.6 接觸氧化池

　　接觸氧化池尺寸為12 m×10.2 m×4.9 m,超高0.7 m,有效容積600 m3,HRT=9.6 h,填料BOD負荷0.7 kg/(m3·d).設曝氣盤420套，型號KKI 219;組合填料380 m3,填料直徑150 mm,片間距100 mm;填料架1套，采用槽鋼和螺紋鋼焊制而成。

　　3.7 斜管沉淀池

　　斜管沉淀池尺寸為12 m×3.5 m×5.6 m,鋼砼結構，超高1.0 m,表面負荷1.6 m3/(m2·h).設D 80斜管38 m3;填料架1套，采用槽鋼和扁鋼焊制而成。

　　3.8 中間水池

　　中間水池尺寸4 m×4 m×5.6 m,鋼砼結構，超高1.3 m,HRT=1.0 h.池內設出水提升泵2臺，1用1備，Q=50 m3/h,H=8 m,N=4.0 kW;地下設備間內中間水池旁設過濾泵2臺，1用1備，Q=25 m3/h,H=42 m,N=7.5 kW。

　　3.9 砂濾罐、活性炭吸附罐

　　砂濾罐、活性炭吸附罐各1套，罐體直徑1 800 mm,濾速8.2 m/h,碳鋼材質。

　　3.10 消毒池

　　消毒池有效容積100 m3,設計每天雜用水回用量為500 t,儲水量為回用總量的20%.地下設備間內消毒池旁設帶機沖洗泵1臺，恒壓變頻供水系統1套，Q=25 m3/h,H=50 m,N=(2×7.5) kW。

　　3.11 污泥處理系統

　　污泥處理系統每天產泥0.45 t,有效體積56 m3(含水率99.2%).污泥濃縮池尺寸為5.5 m×4 m× 5.6 m,超高1.2 m,有效容積30 m3,HRT=12.8 h;地下設備間內設污泥螺桿泵2臺，1用1備，Q=5 m3/h,P=0.6 MPa,N=2.2 kW.帶式壓濾機1套，帶寬0.6 m,處理量3～5 m3/h.PAM污泥加藥系統1套。

　　3.12 地下設備間

　　地下設備間除設置過濾泵、污泥螺桿泵、帶機沖洗泵、恒壓變頻供水系統外，還有污泥泵2臺，1用1備，Q=40 m3/h,H=15 m,N=4 kW;鼓風機2臺，1用1備，Q=13.5 m3/min,P=0.06 MPa,N=22 kW;濾罐反沖洗泵1臺，Q=90 m3/h,H=34 m,N=15 kW。

　　3.13 綜合設備間

　　綜合設備間平面尺寸為29.7 m×9 m,除設置污泥處理系統設備、加藥設備、絮凝反應罐及氣浮系統、砂濾罐及活性炭罐等設備外，還設有異味去除系統1套，處理風量Q=2 500 m3/h,P=1 960 Pa,N=2.2 kW,紫外燈功率2.88 kW; 二氧化氯發生間1間，平面尺寸為3.2 m×2.3 m,內有二氧化氯發生器1套，發生量300 g/h;化驗室1間，平面尺寸為3.3 m×2.3 m;值班控制室、配電室1間，平面尺寸為9 m×6 m。

　　4 調試與運行

　　4.1 調試

　　向水解酸化池、好氧池中投加干污泥，投加量為池有效容積的0.5%～0.6%,污泥質量濃度為5～6g/L.打開水解酸化池、好氧池曝氣管進行曝氣，剛開始培養時，由于水量少，且24 h曝氣，1 d后污泥量減少很多，而且產生些許泡沫，表明微生物營養缺乏。之后減少曝氣時間，盡量減少泡沫的產生。運行大約1周后，能看到填料局部黏附的少許污泥，有黏滑的感覺。大約2周后，明顯能看到填料上面的生物膜，但較薄。第3周后，填料表面掛了厚厚的生物膜，且與填料結合緊密，表明水解池及好氧池填料掛膜成功。第4周，連續進出水，將水解酸化池曝氣管關閉，使其好氧生物膜形成厭氧生物膜。第5周，連續進出水，二級處理系統出水COD保持在70 mg/L以下，中水處理系統出水濁度保持在5 mg/L以下，COD在38 mg/L以下，都達到了設計的出水水質標準，調試結束。

　　4.2 運行監測結果

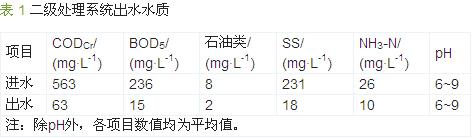

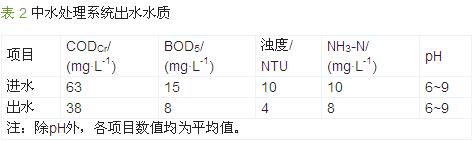

　　運行監測結果見表 1和表 2。

　　運行結果表明，二級出水水質達到《污水綜合排放標準》(GB 8978-1996)的一級標準，中水出水水質達到《城市污水再生利用 城市雜用水水質》(GB/T 18920-2002)的再生水回用水質標準。

　　4.3 存在問題

　　本工程存在的問題及應采取的對策：(1)一般卷煙廠規劃廢水處理規模都較大，而實際初期運行時水量較小，長時間連續曝氣，易造成生物膜脫落，給運行操作帶來很大麻煩。對此，廢水處理站處理構筑物宜設計為2組并聯運行，水量較小時，可只運行1組，這樣還可節省成本和運行費用。(2)污泥泵進口管道管徑原設計為DN 150,實際運行中發現其較易堵，更換為DN 200管道后，基本上沒再發生堵塞。(3)污泥濃縮池中的污泥來自氣浮池的浮渣和沉淀池的生物污泥，運行中發現，浮渣和生物污泥混合不均勻，浮渣較難壓濾處理。對此宜在污泥濃縮池中設置攪拌裝置。(4)水解酸化池、調節池中常常含有大量的水汽，造成風管內大量積水，并被離心風機抽送至異味處理系統，造成處理效率下降。對此在進行風管設計時，宜設置泄水裝置。

　　5 主要技術經濟指標

　　項目總投資為758萬元，其中設備工程投資為498萬元，土建費用為260萬元。水處理成本為0.823元/m3,包括人工費0.15元/m3、電費0.49元/m3、藥劑費0.14元/m3、異味去除費0.043元/m3,不含設備折舊費和污泥處理費。具體參見http://m.dongaorq.cn更多相關技術文檔。

　　6 結論s

　　(1)采用氣浮+水解酸化+接觸氧化+斜管沉淀+砂濾+活性炭吸附組合工藝處理煙草廢水可行。經二級處理后，出水水質能達到《污水綜合排放標準》(GB 8978-1996)的一級標準;經深度處理后，出水水質能達到《城市污水再生利用 城市雜用水水質》GB/T 18920-2002)的再生水回用水質標準。

　　(2)采用氣浮+水解酸化對廢水進行預處理，處理效果好。氣浮可以去除煙草中的懸浮物、煙絲及油類等，水解酸化對香精香料等難生化降解物質有較好的處理效果，可提高廢水的可生化性。

　　(3)接觸氧化法采用低負荷運行，可提高對氨氮的硝化效果，抗沖擊負荷強。

　　(4)斜管沉淀池占地面積小，處理效率高，適合地埋式廢水處理工藝，在接觸氧化池后使用能滿足二級處理達標要求。

　　(5)UVT紫外光催化氧化裝置處理異味具有運行費用低，處理效率高，操作運行簡單的特點。
