公布日：2024.12.17

申請日：2024.11.19

分類號：C02F11/122(2019.01)I;B01D25/21(2006.01)I;B01D25/38(2006.01)I;B01D25/28(2006.01)I;B01D25/34(2006.01)I

摘要

本發明涉及污泥處理技術領域，提出了一種連續式污泥干化機組及其應用方法，包括機架、濾框、驅動機構，其中，機架上并列設置有多個濾框；驅動機構設置在機架的一端，且驅動機構的活動端與其中一個濾框相連接；還包括牽引索、卷放組件和刮泥索，其中，牽引索與多個濾框相連接；卷放組件設置濾框的一側，并與機架相連接；刮泥索設置有多根，刮泥索的一端與濾框遠離卷放組件的一端相連接，另一端與卷放組件相連接。本發明通過在濾框上設置刮泥索，如此在通過驅動機構配合牽引索將多個濾框分離后，卷放組件可同步帶動所有濾框上的刮泥索進行收卷，以將濾框上粘附的濾餅去除，其具有濾餅脫除效率高的優點；同時刮泥索是刮除泥餅，因此脫除效果較好。

權利要求書

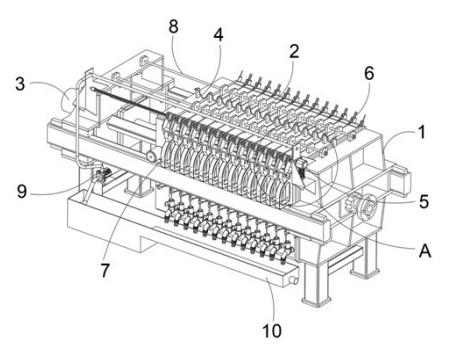

1.一種連續式污泥干化機組，包括機架（1）、濾框（2）、驅動機構（3），其中，所述機架（1）上并列設置有多個所述濾框（2），且多個所述濾框（2）與所述機架（1）滑動連接；所述驅動機構（3）設置在所述機架（1）的一端，且所述驅動機構（3）的活動端與其中一個所述濾框（2）相連接，所述驅動機構（3）用于帶動所述濾框（2）聚集及分散；其特征在于：還包括牽引索（4）、卷放組件（5）和刮泥索（6），其中，所述牽引索（4）與多個所述濾框（2）相連接；所述卷放組件（5）設置所述濾框（2）的一側，并與所述機架（1）相連接；所述刮泥索（6）設置有多根，所述刮泥索（6）的一端與所述濾框（2）遠離所述卷放組件（5）的一端相連接，另一端與所述卷放組件（5）相連接；所述卷放組件（5）包括支架（51）、卷放輥（52）、花鍵軸（53）和電機（54），其中，所述支架（51）設置在所述濾框（2）上；所述卷放輥（52）與所述支架（51）轉動連接，并相對軸向定位；所述刮泥索（6）的一端與所述卷放輥（52）相連接；所述花鍵軸（53）貫穿所述卷放輥（52）；所述電機（54）與所述機架（1）相對固定，且所述電機（54）的主軸與所述花鍵軸（53）相連接；所述卷放組件（5）還包括定位架（55）和導向架（56），其中，所述定位架（55）設置在所述濾框（2）遠離所述花鍵軸（53）一側上方的邊角處；所述導向架（56）與所述定位架（55）相對設置；所述刮泥索（6）的一端穿過所述定位架（55）并固定，另一端貫穿所述導向架（56）并與所述卷放輥（52）相連接，且所述刮泥索（6）可相對所述導向架（56）滑動。

2.如權利要求1所述的連續式污泥干化機組，其特征在于：所述定位架（55）包括角板（551）和套筒（552），其中，所述角板（551）與所述濾框（2）相連接；所述套筒（552）設置有兩個，兩個所述套筒（552）與所述角板（551）相連接，且兩個套筒（552）相對遠離的一側為平面結構；所述刮泥索（6）對應一個所述濾框（2）設置有兩根，兩根所述刮泥索（6）相對設置在所述濾框（2）的兩側，且所述刮泥索（6）貫穿所述濾框（2）、所述角板（551）和所述套筒（552）；所述導向架（56）與所述定位架（55）的結構相同。

3.如權利要求1所述的連續式污泥干化機組，其特征在于：還包括滑動座（7），所述卷放組件（5）還包括端架（57），其中，所述滑動座（7）設置在所述濾框（2）的側部，并與所述機架（1）滑動配合；所述支架（51）遠離所述卷放輥（52）的一端與所述滑動座（7）相鉸接；所述端架（57）在所述機架（1）上設置有兩個；所述電機（54）設置在其中一個所述端架（57）上，且所述電機（54）的主軸貫穿所述端架（57）；所述花鍵軸（53）遠離所述電機（54）主軸的一端與另一個所述端架（57）轉動連接。

4.如權利要求1~3任意一項所述的連續式污泥干化機組，其特征在于：還包括導向件（8），所述導向件（8）包括連接板塊（81）和導向軸（82），其中，所述連接板塊（81）在所述機架（1）和所述濾框（2）上均有設置；所述導向軸（82）的兩端各通過一個連接板塊（81）與所述機架（1）固定連接；所述濾框（2）上的所述連接板塊（81）與所述導向軸（82）滑動連接；所述濾框（2）為矩形立體狀結構，且所述濾框（2）的頂面、左側面及右側面均設置有所述牽引索（4）。

5.如權利要求1~3任意一項所述的連續式污泥干化機組，其特征在于：還包括清洗組件（9），所述清洗組件（9）包括供水管（91）和噴管（92），其中，所述供水管（91）與所述機架（1）相對固定；所述噴管（92）在所述供水管（91）上并列設置有多個，多個所述噴管（92）均與所述供水管（91）相貫通，且多根所述噴管（92）對應多個所述濾框（2）的展開位置。

6.如權利要求5所述的連續式污泥干化機組，其特征在于：還包括水槽（10），所述清洗組件（9）還包括水泵（93）和連接管（94），其中，所述水槽（10）與所述機架（1）相對固定，且所述水槽（10）設置有淺水區（1001）和深水區（1002），所述淺水區（1001）開設有排水口；所述水泵（93）與所述機架（1）相連接，且所述水泵（93）的進水口通過一根所述連接管（94）與所述深水區（1002）連通，所述水泵（93）的出水口通過一根所述連接管（94）與所述供水管（91）連通。

7.如權利要求1~3任意一項所述的連續式污泥干化機組，其特征在于：所述刮泥索（6）包括刮泥索本體（61）和彎折部（62），其中，所述刮泥索本體（61）一端與所述濾框（2）遠離所述卷放組件（5）的一端相連接，另一端與所述卷放組件（5）相連接；所述彎折部（62）串接在所述刮泥索本體（61）的中部；所述卷放組件（5）放出所述刮泥索本體（61）時，所述彎折部（62）對應所述濾框（2）的中部。

8.一種如權利要求1~7任意一項所述的連續式污泥干化機組的應用方法，其特征在于，包括以下步驟：S1、通過所述驅動機構（3）牽引所述濾框（2）位移，利用所述牽引索（4）將多個所述濾框（2）分開；S2、通過所述卷放組件（5）將所述刮泥索（6）放出；S3、通過所述驅動機構（3）帶動多個所述濾框（2）并攏；S4、向所述濾框（2）內注入污泥；S5、向所述濾框（2）內供入氣體或液體，對污泥進行擠壓，以實現脫水干化；S6、通過所述驅動機構（3）牽引所述濾框（2）位移，利用所述牽引索（4）將多個所述濾框（2）分開；S7、通過所述卷放組件（5）收卷所述刮泥索（6），利用所述刮泥索（6）將泥餅刮下。

發明內容

有鑒于此，本發明提出了一種濾餅脫除效果好，且可一次性將所有濾框粘附濾餅脫除的連續式污泥干化機組及其應用方法，以解決現有濾餅脫除裝置存在的脫除效率低及脫除效果差的問題。

本發明的技術方案是這樣實現的：

一方面，本發明提供了一種連續式污泥干化機組，包括機架、濾框、驅動機構，其中，

機架上并列設置有多個濾框，且多個濾框與機架滑動連接；

驅動機構設置在機架的一端，且驅動機構的活動端與其中一個濾框相連接，驅動機構用于帶動濾框聚集及分散；

還包括牽引索、卷放組件和刮泥索，其中，

牽引索與多個濾框相連接；

卷放組件設置濾框的一側，并與機架相連接；

刮泥索設置有多根，刮泥索的一端與濾框遠離卷放組件的一端相連接，另一端與卷放組件相連接。

在以上技術方案的基礎上，優選的，卷放組件包括支架、卷放輥、花鍵軸和電機，其中，

支架設置在濾框上；卷放輥與支架轉動連接，并相對軸向定位；

刮泥索的一端與卷放輥相連接；

花鍵軸貫穿卷放輥；

電機與機架相對固定，且電機的主軸與花鍵軸相連接。

在以上技術方案的基礎上，優選的，卷放組件還包括定位架和導向架，其中，

定位架設置在濾框遠離花鍵軸一側上方的邊角處；

導向架與定位架相對設置；

刮泥索的一端穿過定位架并固定，另一端貫穿導向架并與卷放輥相連接，且刮泥索可相對導向架滑動。

在以上技術方案的基礎上，優選的，定位架包括角板和套筒，其中，

角板與濾框相連接；

套筒設置有兩個，兩個套筒與角板相連接，且兩個套筒相對遠離的一側為平面結構；

刮泥索對應一個濾框設置有兩根，兩根刮泥索相對設置在濾框的兩側，且刮泥索貫穿濾框、角板和套筒；

導向架與定位架的結構相同。

在以上技術方案的基礎上，優選的，還包括滑動座，卷放組件還包括端架，其中，

滑動座設置在濾框的側部，并與機架滑動配合；

支架遠離卷放輥的一端與滑動座相鉸接；

端架在機架上設置有兩個；

電機設置在其中一個端架上，且電機的主軸貫穿端架；

花鍵軸遠離電機主軸的一端與另一個端架轉動連接。

在以上技術方案的基礎上，優選的，還包括導向件，導向件包括連接板塊和導向軸，其中，

連接板塊在機架和濾框上均有設置；

導向軸的兩端各通過一個連接板塊與機架固定連接；

濾框上的連接板塊與導向軸滑動連接；

濾框?yàn)榫匦瘟Ⅲw狀結構，且濾框的頂面、左側面及右側面均設置有牽引索。

在以上技術方案的基礎上，優選的，還包括清洗組件，清洗組件包括供水管和噴管，其中，

供水管與機架相對固定；

噴管在供水管上并列設置有多個，多個噴管均與供水管相貫通，且多根噴管對應多個濾框的展開位置。

在以上技術方案的基礎上，優選的，還包括水槽，清洗組件還包括水泵和連接管，其中，

水槽與機架相對固定，且水槽設置有淺水區和深水區，淺水區開設有排水口；

水泵與機架相連接，且水泵的進水口通過一根連接管與深水區連通，水泵的出水口通過一根連接管與供水管連通。

在以上技術方案的基礎上，優選的，刮泥索包括刮泥索本體和彎折部，其中，

刮泥索本體一端與濾框遠離卷放組件的一端相連接，另一端與卷放組件相連接；

彎折部串接在刮泥索本體的中部；卷放組件放出刮泥索本體時，彎折部對應濾框的中部。

另一方面，本發明提供了一種上述的連續式污泥干化機組的應用方法，包括以下步驟：

S1、通過驅動機構牽引濾框位移，利用牽引索將多個濾框分開；

S2、通過卷放組件將刮泥索放出；

S3、通過驅動機構帶動多個濾框并攏；

S4、向?yàn)V框內注入污泥；

S5、向?yàn)V框內供入氣體或液體，對污泥進行擠壓，以實現脫水干化；

S6、通過驅動機構牽引濾框位移，利用牽引索將多個濾框分開；

S7、通過卷放組件收卷刮泥索，利用刮泥索將泥餅刮下。

本發明的連續式污泥干化機組及其應用方法相對于現有技術具有以下有益效果：

（1）通過在濾框上設置刮泥索，且在機組機架上設置有卷放組件，如此在通過驅動機構配合牽引索將多個濾框分離后，卷放組件可同步帶動所有濾框上的刮泥索進行收卷，以將濾框上粘附的濾餅去除，其具有濾餅脫除效率高的優點；同時刮泥索是通過刮除方式去除泥餅，因此脫除效果較好；

（2）在卷放組件中，其通過支架將卷放輥安裝在濾框上，以用于卷放刮泥索，多個濾框上的卷放輥通過花鍵軸進行串接，如此在驅動機構帶動濾框進行分離及聚集時，不會干涉到濾框的移動，而電機在轉動時，則又可帶動所有濾框上的卷放輥進行轉動，如此各部件互不干涉，布局合理；

（3）卷放組件中，通過定位架對刮泥索的端部進行固定，通過導向架對刮泥索進行導向，如此保證了刮泥索在放出時可對應到濾框側面，以確保脫除效果；其中定位架和導向架均由角板和套筒組成，如此方便連接濾框及布設刮泥索，同時刮泥索貫穿了濾框，這可避免由于刮泥索的存在，導致濾框相互并攏時出現間隙，以確保良好的壓濾效果；

（4）卷放組件中，用于安裝卷放輥的支架鉸接在滑動架上，花鍵軸則通過端架進行安裝，如此在花鍵軸貫穿卷放輥后，支架及卷放輥與濾框的位置會相對穩定，如此無需緊固件將支架與濾框進行固定，可提高裝配的便利性；

（5）通過設置由連接板塊和導向軸組成的導向件，這在濾框進行移動時，可避免濾框出現晃動的問題，進而避免造成花鍵軸徑向受力出現損壞；

（6）通過設置清洗組件，其中噴管對應濾框的展開位置設置在供水管上，如此在濾框相互分離后，在卷放組件收卷刮泥索時，噴管可對刮泥索及卷放輥進行沖刷，以避免污泥粘附到卷放輥上，從而確保應用的可靠性。

（發明人：楊青;顏炳林;李程;高朋）
