公布日：2024.01.19
申請日：2023.10.23
分類號：C12M1/34(2006.01)I;C12M1/26(2006.01)I;C12M1/00(2006.01)I;B08B9/093(2006.01)I
摘要
本發明屬于污水處理技術領域，尤其是一種污水處理微生物檢測裝置，針對污水池底部淤泥中微生物檢測的問題，現提出以下方案，包括安裝板，且安裝板頂部的中部開有圓孔，所述安裝板頂部的中部焊接固定有內殼體，且內殼體的頂部開有安裝孔，且安裝孔的內壁轉動安裝有軸承圈，且軸承圈的內壁轉動安裝有旋轉機構，所述內殼體一側的中部開有矩形開孔，且矩形開孔的內壁焊接固定有排污管，所述內殼體內壁遠離排污管的一側焊接固定有隔板，且隔板的底部焊接固定于安裝板的頂部。本發明通過轉動的旋轉軸帶動螺旋葉轉動，可將池底部的淤泥輸送到內殼體的內部，在通過排污管排出，在排出的過程中接觸到檢測儀進行檢測，達到對底部淤泥微生物的檢測效果。
權利要求書

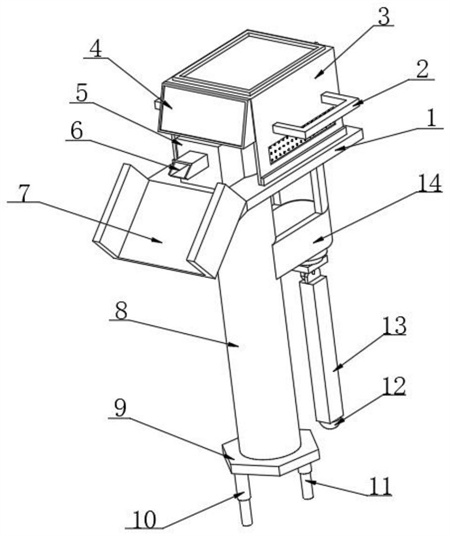

1.一種污水處理微生物檢測裝置，包括安裝板(1)，且安裝板(1)頂部的中部開有圓孔，其特征在于，所述安裝板(1)頂部的中部焊接固定有內殼體(5)，且內殼體(5)的頂部開有安裝孔，且安裝孔的內壁轉動安裝有軸承圈(17)，且軸承圈(17)的內壁轉動安裝有旋轉機構，所述內殼體(5)一側的中部開有矩形開孔，且矩形開孔的內壁焊接固定有排污管(6)，所述內殼體(5)內壁遠離排污管(6)的一側焊接固定有隔板(20)，且隔板(20)的底部焊接固定于安裝板(1)的頂部，且隔板(20)遠離排污管(6)一側的中部通過螺栓可拆卸安裝有動力機構，所述安裝板(1)遠離排污管(6)的一側焊接固定有外殼體(3)，且外殼體(3)包裹內殼體(5)，所述安裝板(1)圓孔內壁焊接固定有管體(8)，且管體(8)圓周外壁遠離排污管(6)的一側頂部通過螺栓可拆卸安裝有固定塊(14)，且固定塊(14)固定連接于安裝板(1)的底部，所述固定塊(14)底部設置有支撐機構，所述管體(8)圓周外壁的底部焊接固定有底板(9)，且底板(9)底部的前端及后端均設置有彈力機構，所述外殼體(3)遠離排污管(6)一側中部的頂部開有固定孔，且固定孔的內壁焊接固定有抽水機構。
2.根據權利要求1所述的一種污水處理微生物檢測裝置，其特征在于，所述旋轉機構包括旋轉軸(15)，且旋轉軸(15)轉動固定于軸承圈(17)的內壁，所述旋轉軸(15)的圓周外壁焊接固定有螺旋葉(21)，所述旋轉軸(15)的頂部焊接固定有齒輪板(16)，且齒輪板(16)位于內殼體(5)的頂部。
3.根據權利要求2所述的一種污水處理微生物檢測裝置，其特征在于，所述動力機構包括伺服電機(35)，且伺服電機(35)通過螺栓可拆卸安裝于隔板(20)的一側，且伺服電機(35)的輸出軸穿過內殼體(5)的頂部，所述伺服電機(35)輸出軸的頂端焊接固定有齒輪塊(18)，且齒輪塊(18)與齒輪板(16)相互嚙合，所述齒輪塊(18)頂部偏圓心位置焊接固定有套塊(28)，且套塊(28)的圓周外壁套接有可轉動的連接桿(27)，且連接桿(27)頂部遠離套塊(28)的一端開有貫穿孔。
4.根據權利要求3所述的一種污水處理微生物檢測裝置，其特征在于，所述抽水機構包括壓力管(26)，且壓力管(26)焊接固定于外殼體(3)固定孔的內壁，所述壓力管(26)的內壁設置有橡膠塊(34)，所述橡膠塊(34)靠近連接桿(27)一側的中部焊接固定有矩形塊(31)，且矩形塊(31)頂部靠近連接桿(27)的一端焊接固定有插接桿(32)，且插接桿(32)插接于連接桿(27)的貫穿孔內，且壓力管(26)遠離連接桿(27)的一端設置有排水口及進水口，且均連接有軟管。
5.根據權利要求4所述的一種污水處理微生物檢測裝置，其特征在于，所述安裝板(1)靠近排污管(6)的一側焊接固定有排污槽(7)，所述外殼體(3)的兩側中部均焊接固定有拉桿(2)。
6.根據權利要求5所述的一種污水處理微生物檢測裝置，其特征在于，所述外殼體(3)靠近壓力管(26)一側的開有穿孔，且穿孔內壁焊接固定有連接管(25)，且連接管(25)穿過內殼體(5)，所述內殼體(5)頂部靠近排污管(6)的一側通過螺栓可拆卸安裝有檢測儀(4)，且檢測儀(4)的測試桿穿過內殼體(5)。
7.根據權利要求6所述的一種污水處理微生物檢測裝置，其特征在于，所述彈力機構包括兩根套管(10)，且兩根套管(10)分別焊接固定于底板(9)的底部，兩根所述套管(10)的內壁底部均插接有彈力管(11)，且兩根套管(10)內壁的底部均設置有彈簧(33)。
8.根據權利要求7所述的一種污水處理微生物檢測裝置，其特征在于，所述支撐機構包括旋轉圈(24)，且旋轉圈(24)轉動固定于固定塊(14)的底部，所述旋轉圈(24)圓周內壁的底部通過焊接固定有可轉動的安裝管(23)。
9.根據權利要求8所述的一種污水處理微生物檢測裝置，其特征在于，所述安裝管(23)的底部通過焊接固定安裝有吊塊(29)，且吊塊(29)底部的中部焊接固定有連接塊(22)，且連接塊(22)的兩側中部通過軸柱轉動安裝有半圓塊(30)。
10.根據權利要求9所述的一種污水處理微生物檢測裝置，其特征在于，所述半圓塊(30)的底部焊接固定有支撐桿(13)，且支撐桿(13)的底部橡膠球(12)。
發明內容
本發明提出的一種污水處理微生物檢測裝置，包括安裝板，且安裝板頂部的中部開有圓孔，所述安裝板頂部的中部焊接固定有內殼體，且內殼體的頂部開有安裝孔，且安裝孔的內壁轉動安裝有軸承圈，且軸承圈的內壁轉動安裝有旋轉機構，所述內殼體一側的中部開有矩形開孔，且矩形開孔的內壁焊接固定有排污管，所述內殼體內壁遠離排污管的一側焊接固定有隔板，且隔板的底部焊接固定于安裝板的頂部，且隔板遠離排污管一側的中部通過螺栓可拆卸安裝有動力機構，所述安裝板遠離排污管的一側焊接固定有外殼體，且外殼體包裹內殼體，所述安裝板圓孔內壁焊接固定有管體，且管體圓周外壁遠離排污管的一側頂部通過螺栓可拆卸安裝有固定塊，且固定塊固定連接于安裝板的底部，所述固定塊底部設置有支撐機構，所述管體圓周外壁的底部焊接固定有底板，且底板底部的前端及后端均設置有彈力機構，所述外殼體遠離排污管一側中部的頂部開有固定孔，且固定孔的內壁焊接固定有抽水機構。
優選地，所述旋轉機構包括旋轉軸，且旋轉軸轉動固定于軸承圈的內壁，所述旋轉軸的圓周外壁焊接固定有螺旋葉，所述旋轉軸的頂部焊接固定有齒輪板，且齒輪板位于內殼體的頂部。
優選地，所述動力機構包括伺服電機，且伺服電機通過螺栓可拆卸安裝于隔板的一側，且伺服電機的輸出軸穿過內殼體的頂部，所述伺服電機輸出軸的頂端焊接固定有齒輪塊，且齒輪塊與齒輪板相互嚙合，所述齒輪塊頂部偏圓心位置焊接固定有套塊，且套塊的圓周外壁套接有可轉動的連接桿，且連接桿頂部遠離套塊的一端開有貫穿孔。
優選地，所述抽水機構包括壓力管，且壓力管焊接固定于外殼體固定孔的內壁，所述壓力管的內壁設置有橡膠塊，所述橡膠塊靠近連接桿一側的中部焊接固定有矩形塊，且矩形塊頂部靠近連接桿的一端焊接固定有插接桿，且插接桿插接于連接桿的貫穿孔內，且壓力管遠離連接桿的一端設置有排水口及進水口，且均連接有軟管。
優選地，所述安裝板靠近排污管的一側焊接固定有排污槽，所述外殼體的兩側中部均焊接固定有拉桿。
優選地，所述外殼體靠近壓力管一側的開有穿孔，且穿孔內壁焊接固定有連接管，且連接管穿過內殼體，所述內殼體頂部靠近排污管的一側通過螺栓可拆卸安裝有檢測儀，且檢測儀的測試桿穿過內殼體。
優選地，所述彈力機構包括兩根套管，且兩根套管分別焊接固定于底板的底部，兩根所述套管的內壁底部均插接有彈力管，且兩根套管內壁的底部均設置有彈簧。
優選地，所述支撐機構包括旋轉圈，且旋轉圈轉動固定于固定塊的底部，所述旋轉圈圓周內壁的底部通過焊接固定有可轉動的安裝管。
優選地，所述安裝管的底部通過焊接固定安裝有吊塊，且吊塊底部的中部焊接固定有連接塊，且連接塊的兩側中部通過軸柱轉動安裝有半圓塊。
優選地，所述半圓塊的底部焊接固定有支撐桿，且支撐桿的底部橡膠球。
本發明中的有益效果為：
1、本發明裝置通過設置有旋轉軸、螺旋葉、管體、排污管、檢測儀等裝置，在使用時，通過伺服電機帶動齒輪塊轉動，齒輪塊轉動會嚙合齒輪板，從而帶動旋轉軸在軸承圈的內部快速轉動，轉動的旋轉軸會帶動螺旋葉進行轉動，可將池底部的淤泥輸送到內殼體的內部，在通過排污管排出，在排出的過程中接觸到檢測儀進行檢測，達到對底部淤泥微生物的檢測效果。
2、本發明裝置通過設置有壓力管、連接桿、套塊、橡膠塊等裝置，在伺服電機帶動齒輪塊轉動的同時會帶動套在套塊上的連接桿進行前后運動，從而帶動橡膠塊在壓力管的內部進行前后移動，達到抽取效果，且壓力管排水口及進水口設置有單向閥，將出水口的軟管連接在連接管上，達到對內殼體內部沖洗的效果，便于清潔本裝置內部。
3、本發明裝置通過設置有支撐桿、旋轉圈、連接塊、半圓塊等裝置，在池邊進行操作時，通過兩根拉桿，以支撐桿為支撐原點，將本裝置通過連接塊及半圓塊翹起，使其管體的底端接觸到遠處，便于檢測到其他位置的微生物，便于檢測數據的準確性。
（發明人：劉強）
