公布日：2024.02.20
申請日：2024.01.04
分類號：B01D29/03(2006.01)I;B01D29/64(2006.01)I;B01F27/808(2022.01)I;B01F27/95(2022.01)I;B01D29/72(2006.01)I;B01D29/92(2006.01)I
摘要
一種自動保護式污水處理設備，包括支撐塊，所述支撐塊上側滑動連接有工作箱，所述工作箱內設有工作腔，所述工作腔上側設有用于夾持污水管以及將污水管外側清潔的定位清潔機構，所述定位清潔機構下側設有位于所述工作腔內且用于污水過濾攪拌的過濾機構，所述過濾機構連接有向下延伸至與所述支撐塊下側內壁轉動連接的主軸，所述過濾機構右下側設有連接于所述主軸且用于往復頂起所述過濾機構的循環機構，所述工作箱與所述支撐塊之間設有用于水量過多而關閉排水管口的鎖緊機構，該裝置可以實現對排污管定位以及對排污管的外側進行除垢、對污水過濾以及及時切斷水源的功能。
權利要求書

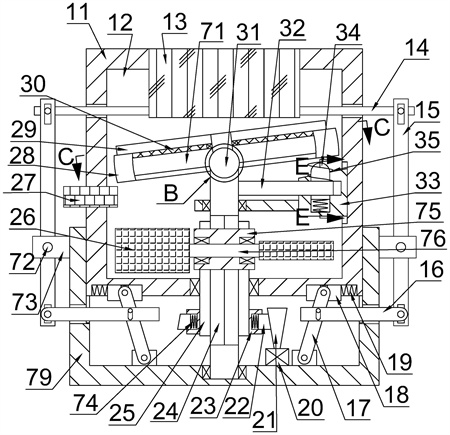

1.一種自動保護式污水處理設備，其特征在于：包括支撐塊(79)，所述支撐塊(79)上側滑動連接有工作箱(11)，所述工作箱(11)內設有工作腔(12)，所述工作腔(12)上側設有用于夾持污水管以及將污水管外側清潔的定位清潔機構，所述定位清潔機構下側設有位于所述工作腔(12)內且用于污水過濾攪拌的過濾機構，所述過濾機構連接有向下延伸至與所述支撐塊(79)下側內壁轉動連接的主軸(24)，所述過濾機構右下側設有連接于所述主軸(24)且用于往復頂起所述過濾機構的循環機構，所述工作箱(11)與所述支撐塊(79)之間設有用于水量過多而關閉排水管口的鎖緊機構。
2.如權利要求1所述的一種自動保護式污水處理設備，其特征在于：所述清潔定位機構包括固定連接于所述工作腔(12)上側內壁且貫穿所述工作腔(12)上側內壁的夾持箱(13)，所述夾持箱(13)內設有上下貫通的夾持腔(36)，所述夾持腔(36)內壁固定有呈十字分布的四個固定塊(37)，所述固定塊(37)內設有凹槽，所述固定塊(37)的凹槽內壁滑動連接有靠近所述夾持腔(36)對稱中心一側為斜面的斜面塊(38)，所述斜面塊(38)遠離所述夾持腔(36)對稱中心一側與所述固定塊(37)的凹槽內壁之間設有彈簧(39)，所述斜面塊(38)斜面側轉動連接有轉動塊(57)，所述轉動塊(57)內設有凹槽，所述轉動塊(57)的凹槽內壁滑動連接有關于所述轉動塊(57)對稱中心中心對稱分布的六個伸縮桿(60)，所述伸縮桿(60)與所述轉動塊(57)凹槽內壁之間設有壓縮彈簧(61)，所述伸縮桿(60)遠離所述夾持腔(36)對稱中心一側設有抵接與所述斜面塊(38)斜面側的抵接板(59)，所述抵接板(59)遠離所述轉動塊(57)一側轉動連接有滑動連接于所述斜面塊(38)斜面側且豎直向下的撥動板(58)，所述撥動板(58)與所述抵接板(59)之間的摩擦力小于所述抵接板(59)的重力，所述撥動板(58)靠近所述夾持腔(36)對稱中心一側與所述斜面塊(38)斜面側之間設有拉伸彈簧(62)，所述轉動塊(57)與所述斜面塊(38)之間設有已轉緊的扭簧，所述扭簧固定連接有向遠離所述夾持腔(36)對稱中心一側延伸且滑動連接于所述夾持腔(36)側壁的拉索(40)，所述拉索(40)下側連接有用于卡緊管口的卡緊構件。
3.如權利要求2所述的一種自動保護式污水處理設備，其特征在于：所述卡緊構件包括固定連接于所述夾持箱(13)左右兩側且位于所述工作腔(12)內的兩個連接塊(41)，連接塊(41)內設有凹槽，所述連接塊(41)的凹槽內壁靠近所述夾持箱(13)一側滑動連接有滑動塊(43)，所述滑動塊(43)與所述連接塊(41)的凹槽內壁靠近所述工作腔(12)一側之間設有支撐彈簧(53)，所述滑動塊(43)遠離所述夾持箱(13)一側轉動連接有抵接于所述拉索(40)的張緊輪(42)，所述夾持腔(36)左右內壁固定有位于所述連接塊(41)下側且左右對稱的兩個銜接塊(46)，所述銜接塊(46)滑動連接有固定連接于所述拉索(40)下側且靠近所述夾持腔(36)對稱中心一側低遠離所述夾持腔(36)對稱中心一側高的定位塊(44)，所述定位塊(44)內設有凹槽，所述定位塊(44)遠離所述夾持腔(36)對稱中心一側與所述夾持腔(36)內壁之間設有定位彈簧(78)，所述定位塊(44)滑動連接有擋板(45)，所述擋板(45)上側水平段與所述定位塊(44)之間設有銜接彈簧(77)，所述定位塊(44)上側與所述固定塊(37)之間設有防污水飛濺的防濺構件。
4.如權利要求3所述的一種自動保護式污水處理設備，其特征在于：所述防濺構件包括固定于所述夾持腔(36)左右內壁且左右對稱的固定環(50)，所述固定環(50)內設有開口朝向所述夾持腔(36)對稱中心的凹槽，所述固定環(50)的凹槽內壁滑動連接有相互抵接且呈圓周陣列分布的六個滑動板(47)，所述滑動板(47)遠離所述固定環(50)對稱中心一側固定有轉動連接于所述固定環(50)的凹槽內壁的轉動銷(48)，所述滑動板(47)右側抵接有固定于所述固定環(50)凹槽內壁的抵接柱(55)，所述滑動板(47)下側設有以所述轉動銷(48)為圓心且寬度大于所述抵接柱(55)直徑的弧形槽，所述滑動板(47)左側與所述固定環(50)凹槽內壁之間設有抵接彈簧(54)，所述滑動板(47)上側設有開口朝上的凸形槽(49)，所述斜面塊(38)豎直段下側滑動連接于所述凸形槽(49)，所述斜面塊(38)豎直段遠離所述夾持腔(36)對稱中心一側設有滑動連接于所述凸形槽(49)內壁且上側為三角的三角卡塊(51)，所述三角卡塊(51)下側與所述凸形槽(49)內壁之間設有復位彈簧(52)。
5.如權利要求4所述的一種自動保護式污水處理設備，其特征在于：所述過濾機構包括轉動連接于所述工作腔(12)下側內壁且花鍵連接于所述主軸(24)的花鍵套筒(25)，所述花鍵套筒(25)外側固定有左右對稱的延伸塊(75)，所述延伸塊(75)轉動連接有左右對稱且不與所述主軸(24)同軸的轉軸(76)，所述轉軸(76)遠離所述主軸(24)的兩側固定有相互垂直的兩個攪拌葉(26)，所述主軸(24)上側固定有左右對稱的固定球(31)，所述固定球(31)外側滑動連接有左右對稱的滑動球(56)，所述滑動球(56)上側固定有向左上側延伸的上刮板(29)，所述上刮板(29)與所述滑動球(56)之間設有連接段，所述轉動連接有關于所述連接段對稱且抵接于所述上刮板(29)下側的濾網(30)，所述濾網(30)外側固定有關于所述上刮板(29)與所述滑動球(56)連接管對稱的承接板(28)，所述承接板(28)前后側固定有轉動連接于所述工作腔(12)內壁且前后對稱的兩個銜接軸(70)，所述承接板(28)下側設有貫穿所述工作腔(12)左側內壁的垃圾箱(27)，所述滑動球(56)外側固定有抵接于所述濾網(30)下側且關于所述上刮板(29)與所述固定球(31)連接段對稱的兩個下刮板(71)，所述支撐塊(79)下側內壁固定連接有電機(20)，所述電機(20)上側轉動連接有倒圓錐塊(21)，所述倒圓錐塊(21)左側設有固定于所述花鍵套筒(25)外側且位于所述工作箱(11)下側的嚙合塊(23)，所述嚙合塊(23)內設有開口朝向遠離所述主軸(24)一側的凹槽，所述嚙合塊(23)的凹槽內壁滑動連接有關于所述主軸(24)中心對稱且嚙合連接于所述倒圓錐塊(21)的六個嚙合斜面塊(22)，所述嚙合斜面塊(22)與所述嚙合塊(23)的凹槽內壁之間設有連接彈簧(74)。
6.如權利要求5所述的一種自動保護式污水處理設備，其特征在于：所述循環機構包括滑動連接于所述工作腔(12)右側內壁且水平段轉動連接于所述主軸(24)的直角塊(33)，所述直角塊(33)內設有十字形的凹槽，所述直角塊(33)的凹槽豎直內壁滑動連接有向上延伸的移動塊(34)，所述移動塊(34)外側環繞設有抵接于所述承接板(28)下側與所述直角塊(33)上側之間的緩沖彈簧(35)，所述移動塊(34)下側抵接有滑動連接于所述直角塊(33)的凹槽豎直內壁且上側為三角的彈性件(63)，所述彈性件(63)下側與所述直角塊(33)的凹槽豎直內壁之間設有副彈簧(69)，所述彈性件(63)左側滑動連接有前后對稱的兩個凹形塊(64)。
7.如權利要求6所述的一種自動保護式污水處理設備，其特征在于：兩個所述凹形塊(64)之間設有控制彈簧(68)，所述凹形塊(64)滑動連接有向遠離所述彈性件(63)對稱中心一側延伸的滑動桿(66)，所述滑動桿(66)與所述凹形塊(64)的凹槽內壁之間設有減震彈簧(67)，所述滑動桿(66)遠離所述彈性件(63)一側轉動連接有抵接于所述直角塊(33)的凹槽豎直內壁的滾輪(65)。
8.如權利要求7所述的一種自動保護式污水處理設備，其特征在于：所述鎖緊機構包括轉動連接于所述支撐塊(79)下側內壁且向遠離所述主軸(24)一側延伸的兩個連桿(17)，所述連桿(17)上側轉動連接有滑動連接于所述工作箱(11)下側的凹槽的鎖緊塊(18)，所述鎖緊塊(18)與所述工作箱(11)下側的凹槽的內壁之間設有鎖緊彈簧(19)，所述連桿(17)滑動連接有向遠離所述主軸(24)一側延伸的延伸桿(16)，所述延伸桿(16)滑動連接有向上延伸的豎桿(15)，支撐塊(79)外側固定有左右對稱的兩個固定板(73)，固定板(73)前后側固定有前后延伸且轉動連接于豎桿(15)的固定銷(72)，所述豎桿(15)上側滑動連接有滑動連接于所述工作腔(12)內壁且滑動連接于所述夾持腔(36)內壁的觸發桿(14)。
發明內容
本發明的目的是針對現有技術中存在的上述問題，提出了一種可以將排污管進行定位夾持且有防止污水上濺的功能，還可以規律性改變過濾抖動幅度以及多重攪拌，在發生堵塞的情況下及時關閉排污口的污水處理裝置。
為了實現上述目的，本發明采用以下技術方案：一種自動保護式污水處理設備，包括支撐塊，所述支撐塊上側滑動連接有工作箱，所述工作箱內設有工作腔，所述工作腔上側設有用于夾持污水管以及將污水管外側清潔的定位清潔機構，所述定位清潔機構下側設有位于所述工作腔內且用于污水過濾攪拌的過濾機構，所述過濾機構連接有向下延伸至與所述支撐塊下側內壁轉動連接的主軸，所述過濾機構右下側設有連接于所述主軸且用于往復頂起所述過濾機構的循環機構，所述工作箱與所述支撐塊之間設有用于水量過多而關閉排水管口的鎖緊機構。
可優選地，所述清潔定位機構包括固定連接于所述工作腔上側內壁且貫穿所述工作腔上側內壁的夾持箱，所述夾持箱內設有上下貫通的夾持腔，所述夾持腔內壁固定有呈十字分布的四個固定塊，所述固定塊內設有凹槽，所述固定塊的凹槽內壁滑動連接有靠近所述夾持腔對稱中心一側為斜面的斜面塊，所述斜面塊遠離所述夾持腔對稱中心一側與所述固定塊的凹槽內壁之間設有彈簧，所述斜面塊斜面側轉動連接有轉動塊，所述轉動塊內設有凹槽，所述轉動塊的凹槽內壁滑動連接有關于所述轉動塊對稱中心中心對稱分布的六個伸縮桿，所述伸縮桿與所述轉動塊凹槽內壁之間設有壓縮彈簧，所述伸縮桿遠離所述夾持腔對稱中心一側設有抵接與所述斜面塊斜面側的抵接板，所述抵接板遠離所述轉動塊一側轉動連接有滑動連接于所述斜面塊斜面側且豎直向下的撥動板，所述撥動板與所述抵接板之間的摩擦力小于所述抵接板的重力，所述撥動板靠近所述夾持腔對稱中心一側與所述斜面塊斜面側之間設有拉伸彈簧，所述轉動塊與所述斜面塊之間設有已轉緊的扭簧，所述扭簧固定連接有向遠離所述夾持腔對稱中心一側延伸且滑動連接于所述夾持腔側壁的拉索，所述拉索下側連接有用于卡緊管口的卡緊構件。
可優選地，所述卡緊構件包括固定連接于所述夾持箱左右兩側且位于所述工作腔內的兩個連接塊，連接塊內設有凹槽，所述連接塊的凹槽內壁靠近所述夾持箱一側滑動連接有滑動塊，所述滑動塊與所述連接塊的凹槽內壁靠近所述工作腔一側之間設有支撐彈簧，所述滑動塊遠離所述夾持箱一側轉動連接有抵接于所述拉索的張緊輪，所述夾持腔左右內壁固定有位于所述連接塊下側且左右對稱的兩個銜接塊，所述銜接塊滑動連接有固定連接于所述拉索下側且靠近所述夾持腔對稱中心一側低遠離所述夾持腔對稱中心一側高的定位塊，所述定位塊內設有凹槽，所述定位塊遠離所述夾持腔對稱中心一側與所述夾持腔內壁之間設有定位彈簧，所述定位塊滑動連接有擋板，所述擋板上側水平段與所述定位塊之間設有銜接彈簧，所述定位塊上側與所述固定塊之間設有防污水飛濺的防濺構件。
可優選地，所述防濺構件包括固定于所述夾持腔左右內壁且左右對稱的固定環，所述固定環內設有開口朝向所述夾持腔對稱中心的凹槽，所述固定環的凹槽內壁滑動連接有相互抵接且呈圓周陣列分布的六個滑動板，所述滑動板遠離所述固定環對稱中心一側固定有轉動連接于所述固定環的凹槽內壁的轉動銷，所述滑動板右側抵接有固定于所述固定環凹槽內壁的抵接柱，所述滑動板下側設有以所述轉動銷為圓心且寬度大于所述抵接柱直徑的弧形槽，所述滑動板左側與所述固定環凹槽內壁之間設有抵接彈簧，所述滑動板上側設有開口朝上的凸形槽，所述斜面塊豎直段下側滑動連接于所述凸形槽，所述斜面塊豎直段遠離所述夾持腔對稱中心一側設有滑動連接于所述凸形槽內壁且上側為三角的三角卡塊，所述三角卡塊下側與所述凸形槽內壁之間設有復位彈簧。
可優選地，所述過濾機構包括轉動連接于所述工作腔下側內壁且花鍵連接于所述主軸的花鍵套筒，所述花鍵套筒外側固定有左右對稱的延伸塊，所述延伸塊轉動連接有左右對稱且不與所述主軸同軸的轉軸，所述轉軸遠離所述主軸的兩側固定有相互垂直的兩個攪拌葉，所述主軸上側固定有左右對稱的固定球，所述固定球外側滑動連接有左右對稱的滑動球，所述滑動球上側固定有向左上側延伸的上刮板，所述上刮板與所述滑動球之間設有連接段，所述轉動連接有關于所述連接段對稱且抵接于所述上刮板下側的濾網，所述濾網外側固定有關于所述上刮板與所述滑動球連接管對稱的承接板，所述承接板前后側固定有轉動連接于所述工作腔內壁且前后對稱的兩個銜接軸，所述承接板下側設有貫穿所述工作腔左側內壁的垃圾箱，所述滑動球外側固定有抵接于所述濾網下側且關于所述上刮板與所述固定球連接段對稱的兩個下刮板，所述支撐塊下側內壁固定連接有電機，所述電機上側轉動連接有倒圓錐塊，所述倒圓錐塊左側設有固定于所述花鍵套筒外側且位于所述工作箱下側的嚙合塊，所述嚙合塊內設有開口朝向遠離所述主軸一側的凹槽，所述嚙合塊的凹槽內壁滑動連接有關于所述主軸中心對稱且嚙合連接于所述倒圓錐塊的六個嚙合斜面塊，所述嚙合斜面塊與所述嚙合塊的凹槽內壁之間設有連接彈簧。
可優選地，所述循環機構包括滑動連接于所述工作腔右側內壁且水平段轉動連接于所述主軸的直角塊，所述直角塊內設有十字形的凹槽，所述直角塊的凹槽豎直內壁滑動連接有向上延伸的移動塊，所述移動塊外側環繞設有抵接于所述承接板下側與所述直角塊上側之間的緩沖彈簧，所述移動塊下側抵接有滑動連接于所述直角塊的凹槽豎直內壁且上側為三角的彈性件，所述彈性件下側與所述直角塊的凹槽豎直內壁之間設有副彈簧，所述彈性件左側滑動連接有前后對稱的兩個凹形塊，兩個所述凹形塊之間設有控制彈簧，所述凹形塊滑動連接有向遠離所述彈性件對稱中心一側延伸的滑動桿，所述滑動桿與所述凹形塊的凹槽內壁之間設有減震彈簧，所述滑動桿遠離所述彈性件一側轉動連接有抵接于所述直角塊的凹槽豎直內壁的滾輪。
可優選地，所述鎖緊機構包括轉動連接于所述支撐塊下側內壁且向遠離所述主軸一側延伸的兩個連桿，所述連桿上側轉動連接有滑動連接于所述工作箱下側的凹槽的鎖緊塊，所述鎖緊塊與所述工作箱下側的凹槽的內壁之間設有鎖緊彈簧，所述連桿滑動連接有向遠離所述主軸一側延伸的延伸桿，所述延伸桿滑動連接有向上延伸的豎桿，所述支撐塊外側固定有左右對稱的兩個固定板，所述固定板前后側固定有前后延伸且轉動連接于豎桿的固定銷，所述豎桿上側滑動連接有滑動連接于所述工作腔內壁且滑動連接于所述夾持腔內壁的觸發桿。
有益效果：本發明是一種用于在污水處理過程中對污水管進行定位夾緊以及對污水管進行外側除垢的裝置，該裝置可以通過污水管自身對斜面塊的頂起，可以適合不同直徑的污水管，適應性較強，然后通過斜面塊的移動使得六個滑動板將污水管的外側包圍住，可以防止在排放污水時污水上濺，在污水管下移的時候通過伸縮桿以及內部的卷簧將污水管外側的污垢刮下收集，定位塊可以對污水管進行定位，方便后續控制水量。
該裝置可以將進入裝置內的污水通過濾網進行初次過濾，在水力的自身沖力以及緩沖彈簧的彈性變化作用下會使得承接板有抖動，且抖動的幅度逐漸為從小變大地進行重復運動，抖動的幅度由電機以及固定桿對移動塊的控制，使得過濾出的垃圾被清除進圾箱內。
該裝置可以使得初次過濾后的水二次攪拌處理，便于后續處理，當裝置內留存的污水過多時，即污水排出受阻時，會通過機械聯動的延伸桿、豎桿以及觸發桿減小進入裝置內的水的量。
（發明人：瓊斯.威爾斯;何天明）
