公布日：2024.02.23

申請日：2023.11.22

分類號：C02F1/00(2023.01)I;C02F1/28(2023.01)I

摘要

本發明公開了一種生活污水處理及循環利用的過濾器，主要包括濾筒、凈化筒和安裝于濾筒頂部的入水管、安裝于凈化頂部的出水管，濾筒內部由上至下依次設有過濾網、過濾棉，凈化筒內部放置有活性炭，凈化筒內側壁設有水質檢測儀，濾筒和凈化筒管接，所述濾筒內部設有用于固定過濾網的支架。所述水質檢測儀包括PH檢測器和濁度檢測器，所述入水管和濾筒的安裝方式、出水管和凈化筒的安裝方式均為焊接，所述過濾網、支架均為不銹鋼材質。本發明通過高效過濾、定期清洗、水質監測和調節以及再利用等步驟，可以實現對生活污水的有效處理和資源的循環利用，具有廣闊的應用前景。

權利要求書

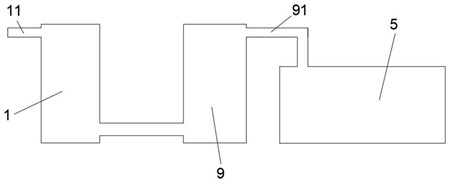

1.一種生活污水處理及循環利用的過濾器，其特征在于，主要包括：濾筒(1)、凈化筒(9)和安裝于濾筒(1)頂部的入水管(11)、安裝于凈化筒(9)頂部的出水管(91)，濾筒(1)內部由上至下依次設有過濾網(19)、過濾棉(18)，凈化筒(9)內部放置有活性炭(98)，凈化筒(9)內側壁設有水質檢測儀(99)，濾筒(1)和凈化筒(9)管接。

2.根據權利要求1所述的生活污水處理及循環利用的過濾器，其特征在于，所述濾筒(1)內部設有用于固定過濾網(19)的支架(17)。

3.根據權利要求2所述的生活污水處理及循環利用的過濾器，其特征在于，所述過濾網(19)、支架(17)均為不銹鋼材質。

4.根據權利要求3所述的生活污水處理及循環利用的過濾器，其特征在于，所述水質檢測儀(99)包括PH檢測器和濁度檢測器。

5.根據權利要求4所述的生活污水處理及循環利用的過濾器，其特征在于，所述入水管(11)和濾筒(1)的安裝方式、出水管(91)和凈化筒(9)的安裝方式均為焊接。

6.根據權利要求5所述的生活污水處理及循環利用的過濾器，其特征在于，所述濾筒(1)和凈化筒(9)為圓柱體中空結構。

7.根據權利要求1-6任一項所述的生活污水處理及循環利用的過濾器，其特征在于，所述生活污水處理及循環利用的過濾器還包括儲水箱(5)，用于儲存凈化后的水體。

8.根據權利要求7所述的生活污水處理及循環利用的過濾器，其特征在于，所述儲水箱(5)與出水管(91)遠離凈化筒(9)的一端連接。

發明內容

有鑒于此，本發明提供了一種生活污水處理及循環利用的過濾器，能夠徹底去除生活污水中的固體顆粒、懸浮物、有機物和微生物等，同時具備較高的處理效率和較低的能源消耗，同時該過濾器簡單易操作、維護成本低而且對環境友好。

為實現上述目的，本發明提供如下技術方案，主要包括：濾筒、凈化筒和安裝于濾筒頂部的入水管、安裝于凈化筒頂部的出水管，濾筒內部由上至下依次設有過濾網、過濾棉，凈化筒內部放置有活性炭，凈化筒內側壁設有水質檢測儀，濾筒和凈化筒管接。

優選的，在上述生活污水處理及循環利用的過濾器中，所述濾筒1內部設有用于固定過濾網的支架。

優選的，在上述生活污水處理及循環利用的過濾器中，所述過濾網、支架均為不銹鋼材質。

優選的，在上述生活污水處理及循環利用的過濾器中，所述水質檢測儀包括PH檢測器和濁度檢測器。

優選的，在上述生活污水處理及循環利用的過濾器中，所述入水管和濾筒的安裝方式、出水管和凈化筒的安裝方式均為焊接。

優選的，在上述生活污水處理及循環利用的過濾器中，所述濾筒和凈化筒為圓柱體中空結構。

優選的，在上述生活污水處理及循環利用的過濾器中，所述生活污水處理及循環利用的過濾器還包括儲水箱，用于儲存凈化后的水體。

優選的，在上述生活污水處理及循環利用的過濾器中，所述儲水箱與出水管遠離凈化筒的一端連接。

經由上述的技術方案可知，與現有技術相比，本發明的有益效果為：

1.高效處理生活污水：本發明能夠有效去除生活污水中的固體顆粒、懸浮物、有機物和微生物等污染物，使污水得到有效凈化處理。

2.循環利用水資源：本發明可以實現水的循環利用，通過對污水進行處理，可以將處理后的水再次用于沖洗、灌溉等需要清潔水的用途，節約了水資源。

3.環保處理：本發明通過去除污水中的污染物，減少了對環境的污染，提高了水體的質量，符合環保要求。

（發明人：孫俊健;王亮;陳海峰;王玉杰;胡建軍;董凱;徐勝龍;劉永祥;何方圓）
