公布日：2023.08.18
申請日：2023.05.19
分類號：C02F1/52(2023.01)I;C02F1/00(2023.01)I;C02F103/42(2006.01)N
摘要
本發明涉及溫泉尾水處理裝置技術領域，具體的說是一種溫泉尾水回收裝置，包括儲水桶；密封蓋，所述儲水桶的頂端卡合有密封蓋；下料結構，所述密封蓋上設有下料結構；除雜結構，所述儲水桶上設有除雜結構；污泥泵，所述儲水桶的底端安裝有污泥泵；啟閉結構，通過啟閉結構能夠?qū)崿F(xiàn)密封蓋的自動開啟與關閉，當密封蓋開啟后其會自動的轉動至儲水桶的一側，使其不對攪拌結構進行抵擋，此時直接將攪拌結構從儲水桶的內部取出即可，取出后方便對攪拌結構進行全方位的清理，能夠減輕其重量，減輕驅動結構的驅動阻力，減小了損耗。
權利要求書

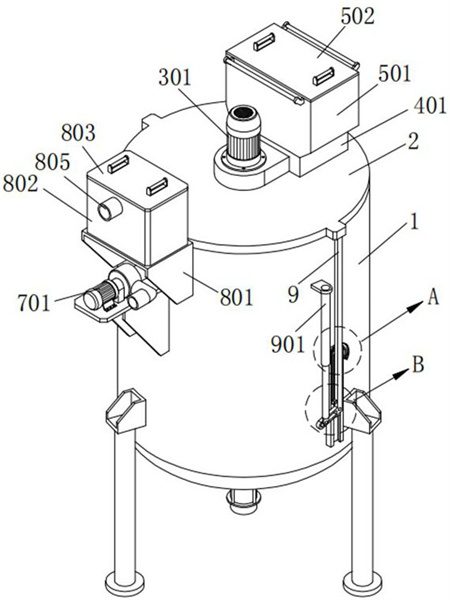

1.一種溫泉尾水回收裝置，其特征在于，包括：儲水桶（1）；密封蓋（2），所述儲水桶（1）的頂端卡合有密封蓋（2）；下料結構（4），所述密封蓋（2）上設有下料結構（4）；除雜結構（8），所述儲水桶（1）上設有除雜結構（8）；污泥泵（10），所述儲水桶（1）的底端安裝有污泥泵（10）；啟閉結構（9），所述儲水桶（1）上設有啟閉結構（9），所述啟閉結構（9）包括電動推桿（901），所述儲水桶（1）上安裝有兩個電動推桿（901），所述電動推桿（901）的一端固定連接有第一導向軸（902），所述儲水桶（1）上固定連接有兩個導向板（907），所述導向板（907）上滑動連接有滑塊（905），所述滑塊（905）上轉動連接有連接桿（903），所述連接桿（903）上設有第一導向槽（904），所述第一導向軸（902）的一端延伸至第一導向槽（904）的內部且與連接桿（903）之間滑動連接，所述連接桿（903）上固定連接有第二導向軸（906），所述導向板（907）上設有第二導向槽（908），所述第二導向軸（906）的一端延伸至第二導向槽（908）的內部且與導向板（907）之間滑動連接。
2.根據權利要求1所述的一種溫泉尾水回收裝置，其特征在于：所述連接桿（903）的一端固定連接于密封蓋（2），所述連接桿（903）的另一端的截面呈“√”形結構。
3.根據權利要求1所述的一種溫泉尾水回收裝置，其特征在于：所述儲水桶（1）上設有抽水結構（7），所述抽水結構（7）包括水泵（701），所述儲水桶（1）上安裝有水泵（701），所述水泵（701）上固定連接有第一連接管（702），所述第一連接管（702）的一端螺紋連接有螺紋套（703），所述螺紋套（703）與第一連接管（702）之間抵觸有第一過濾網（704）。
4.根據權利要求1所述的一種溫泉尾水回收裝置，其特征在于：所述除雜結構（8）包括支撐板（801），所述儲水桶（1）上固定連接有支撐板（801），所述支撐板（801）上固定連接有連接箱（802），所述連接箱（802）的頂端卡合有第二蓋板（803），所述連接箱（802）上固定連接有第二連接管（805），所述第二連接管（805）上螺紋連接有第三連接管（806），所述連接箱（802）的底端固定連接有第四連接管（807），所述第四連接管（807）的一端延伸至儲水桶（1）的內部，所述連接箱（802）的內部卡合有第二過濾網（804），所述第二過濾網（804）與第二蓋板（803）之間抵觸。
5.根據權利要求1所述的一種溫泉尾水回收裝置，其特征在于：所述下料結構（4）包括密封殼（401），所述密封蓋（2）上固定連接有密封殼（401），所述密封殼（401）的內部設有容納倉（403），所述密封殼（401）的一側固定連接有第一透明板（402），所述密封殼（401）上轉動連接有螺旋桿（404）。
6.根據權利要求5所述的一種溫泉尾水回收裝置，其特征在于：所述密封殼（401）上設有驅動結構（3），所述驅動結構（3）包括電機（301），所述密封殼（401）上通過多個螺栓可拆卸連接有電機（301），所述電機（301）的輸出軸上固定連接有銜接塊（302），所述銜接塊（302）轉動連接于密封蓋（2），所述銜接塊（302）上固定連接有其中一個同步輪（303），所述螺旋桿（404）上固定連接有另一個同步輪（303），兩個所述同步輪（303）上纏繞有同一個同步帶（304）。
7.根據權利要求6所述的一種溫泉尾水回收裝置，其特征在于：所述密封殼（401）上設有儲料結構（5），所述儲料結構（5）包括儲料箱（501），所述密封殼（401）的頂端放置有儲料箱（501），所述儲料箱（501）的頂端卡合有第一蓋板（502），所述儲料箱（501）的底端滑動連接有擋板（503），所述儲料箱（501）上螺紋連接有旋鈕（504），所述旋鈕（504）與擋板（503）之間抵觸。
8.根據權利要求7所述的一種溫泉尾水回收裝置，其特征在于：所述儲料箱（501）的兩側固定連接有兩個把手（505），所述儲料箱（501）的一側固定連接有第二透明板（506）。
9.根據權利要求7所述的一種溫泉尾水回收裝置，其特征在于：所述儲料箱（501）的底端呈傾斜設置，所述儲水桶（1）的底端呈圓弧形結構，所述銜接塊（302）截面的底端呈梯形結構，所述銜接塊（302）的頂端呈圓柱形結構，所述銜接塊（302）的底端呈六棱柱形結構。
10.根據權利要求6所述的一種溫泉尾水回收裝置，其特征在于：所述儲水桶（1）上設有攪拌結構（6），所述攪拌結構（6）包括支撐架（601），所述儲水桶（1）上卡合有支撐架（601），所述支撐架（601）上轉動連接有攪拌桿（602），所述支撐架（601）與密封蓋（2）之間抵觸，所述攪拌桿（602）的頂端與銜接塊（302）的底端之間卡合。
發明內容
針對現有技術中的問題，本發明提供了一種溫泉尾水回收裝置。
本發明解決其技術問題所采用的技術方案是：一種溫泉尾水回收裝置，包括：
儲水桶；
密封蓋，所述儲水桶的頂端卡合有密封蓋；
下料結構，所述密封蓋上設有下料結構；
除雜結構，所述儲水桶上設有除雜結構；
污泥泵，所述儲水桶的底端安裝有污泥泵；
啟閉結構，所述儲水桶上設有啟閉結構，所述啟閉結構包括電動推桿，所述儲水桶上安裝有兩個電動推桿，所述電動推桿的一端固定連接有第一導向軸，所述儲水桶上固定連接有兩個導向板，所述導向板上滑動連接有滑塊，所述滑塊上轉動連接有連接桿，所述連接桿上設有第一導向槽，所述第一導向軸的一端延伸至第一導向槽的內部且與連接桿之間滑動連接，所述連接桿上固定連接有第二導向軸，所述導向板上設有第二導向槽，所述第二導向軸的一端延伸至第二導向槽的內部且與導向板之間滑動連接。
具體的，所述連接桿的一端固定連接于密封蓋，所述連接桿的另一端的截面呈“√”形結構。
具體的，所述儲水桶上設有抽水結構，所述抽水結構包括水泵，所述儲水桶上安裝有水泵，所述水泵上固定連接有第一連接管，所述第一連接管的一端螺紋連接有螺紋套，所述螺紋套與第一連接管之間抵觸有第一過濾網。
具體的，所述除雜結構包括支撐板，所述儲水桶上固定連接有支撐板，所述支撐板上固定連接有連接箱，所述連接箱的頂端卡合有第二蓋板，所述連接箱上固定連接有第二連接管，所述第二連接管上螺紋連接有第三連接管，所述連接箱的底端固定連接有第四連接管，所述第四連接管的一端延伸至儲水桶的內部，所述連接箱的內部卡合有第二過濾網，所述第二過濾網與第二蓋板之間抵觸。
具體的，所述下料結構包括密封殼，所述密封蓋上固定連接有密封殼，所述密封殼的內部設有容納倉，所述密封殼的一側固定連接有第一透明板，所述密封殼上轉動連接有螺旋桿。
具體的，所述密封殼上設有驅動結構，所述驅動結構包括電機，所述密封殼上通過多個螺栓可拆卸連接有電機，所述電機的輸出軸上固定連接有銜接塊，所述銜接塊轉動連接于密封蓋，所述銜接塊上固定連接有其中一個同步輪，所述螺旋桿上固定連接有另一個同步輪，兩個所述同步輪上纏繞有同一個同步帶。
具體的，所述密封殼上設有儲料結構，所述儲料結構包括儲料箱，所述密封殼的頂端放置有儲料箱，所述儲料箱的頂端卡合有第一蓋板，所述儲料箱的底端滑動連接有擋板，所述儲料箱上螺紋連接有旋鈕，所述旋鈕與擋板之間抵觸。
具體的，所述儲料箱的兩側固定連接有兩個把手，所述儲料箱的一側固定連接有第二透明板。
具體的，所述儲料箱的底端呈傾斜設置，所述儲水桶的底端呈圓弧形結構，所述銜接塊截面的底端呈梯形結構，所述銜接塊的頂端呈圓柱形結構，所述銜接塊的底端呈六棱柱形結構。
具體的，所述儲水桶上設有攪拌結構，所述攪拌結構包括支撐架，所述儲水桶上卡合有支撐架，所述支撐架上轉動連接有攪拌桿，所述支撐架與密封蓋之間抵觸，所述攪拌桿的頂端與銜接塊的底端之間卡合。
本發明的有益效果是：
（1）本發明所述的一種溫泉尾水回收裝置，通過儲料結構能夠?qū)π跄齽┻M(jìn)行儲存，在添加絮凝劑的時候可以通過驅動結構帶動下料結構使絮凝劑持續均勻的添加至儲水桶的內部，避免了手動添加時添加不均勻的情況，提高了操作的便捷性與穩定性，在驅動結構帶動下料結構下料的同時驅動結構會帶動攪拌結構對儲水桶內部的水進行攪拌，從而使絮凝劑能夠與水中的雜質混合的更加的充分，從而提高了效率，且當絮凝劑使用完成后可以將空的儲料結構從下料結構上取下并將裝滿絮凝劑的儲料結構放置到下料結構上，從而完成了絮凝劑的快速添加，縮短了時間，提高了效率。
（2）本發明所述的一種溫泉尾水回收裝置，通過啟閉結構能夠?qū)崿F(xiàn)密封蓋的自動開啟與關閉，當密封蓋開啟后其會自動的轉動至儲水桶的一側，從而使其不對攪拌結構進行抵擋，此時直接將攪拌結構從儲水桶的內部取出即可，取出后方便對攪拌結構進行全方位的清理，通過對攪拌結構表面的雜質進行清理能夠減輕其重量，從而減輕驅動結構的驅動阻力，減小了損耗，提高了效率。
（3）本發明所述的一種溫泉尾水回收裝置，在水進入到儲水桶中之前可以通過除雜結構對水中的毛發和一些體積較大的雜物進行去除進行去除，此時便實現了對溫泉水的初步處理，當儲水桶內部的溫泉水沉淀完成后可以通過抽水結構將水抽出，從而實現了溫泉水回收再利用，避免了水的浪費，通過污泥泵能夠?qū)⒊恋碓趦λ涞锥说奈勰噙M(jìn)行排出，污泥排出后方便溫泉水下一次的沉淀除雜工作。
（發明人：潘巨波;張偉招;葛磊;黃德華;米小芳;余韓）
