公布日：2023.10.31
申請日：2023.08.07
分類號：C02F1/52(2023.01)I;B01D21/01(2006.01)I;B01D21/24(2006.01)I;B01D21/00(2006.01)I;B01F35/32(2022.01)I;B01F27/90(2022.01)I;B01F27/191(2022.01)I;
C02F103/36(2006.01)N;C02F101/36(2006.01)N
摘要
本發明涉及廢水處理技術領域，具體為一種2,4-二氯芐廢水處理系統及其處理方法，包括固定座，所述固定座上方設有廢水處理筒，所述廢水處理筒下端面固定連接有齒環，所述齒環下端面光連接有沉淀斗，所述沉淀斗底部開設有出泥口，所述沉淀斗與所述固定座固定連接，所述齒環內表面固定連接有轉動環。本發明能夠通過廢水處理筒的處理，產生大量的污泥沉淀在沉淀斗內，轉動桿配合第一刮刀的使用，能夠有效的對沉淀斗內壁殘留的污泥進行有效清理，然后配合出泥口的使用，能夠快速的將污泥進行有效的排放處理，提高廢水處理系統的工作效率。
權利要求書

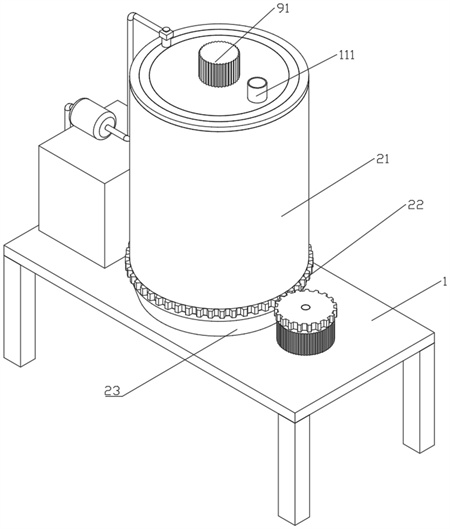

1.一種（2）,（4）-二氯芐廢水處理系統，包括固定座（1），其特征在于：所述固定座（1）上方設有廢水處理筒（21），所述廢水處理筒（21）下端面固定連接有齒環（22），所述齒環（22）下端面光連接有沉淀斗（23），所述沉淀斗（23）底部開設有出泥口（24），所述沉淀斗（23）與所述固定座（1）固定連接，所述齒環（22）內表面固定連接有轉動環（25），所述轉動環（25）與所述廢水處理筒（21）轉動連接；所述轉動環（25）內壁固定連接有多個均勻分布的支撐桿（26），多個所述支撐桿（26）與遠離轉動環（25）的一端固定連接有固定環（27），所述固定環（27）上固定連接有轉動桿（28），所述轉動桿（28）位于固定環（27）下方固定連接有支撐環（29），所述支撐環（29）外表面固定連接有多個均勻分布的連接桿（30），多個所述連接桿（30）與遠離所述支撐環（29）的一端均固定連接有第一刮刀（31），多個所述第一刮刀（31）與所述沉淀斗（23）轉動連接。
2.根據權利要求1所述的一種2,4-二氯芐廢水處理系統，其特征在于：所述轉動桿（28）與遠離所述支撐環（29）的一端固定連接有連接塊（41），所述連接塊（41）的兩側均固定連接有固定桿（42），兩個所述固定桿（42）下端面均固定連接有若干個均勻分布的連接紐（43），若干個所述連接紐（43）與遠離所述固定桿（42）的下端面均固定連接有第二刮刀（44），若干個所述第二刮刀（44）與所述沉淀斗（23）轉動連接。
3.根據權利要求2所述的一種2,4-二氯芐廢水處理系統，其特征在于：所述固定座（1）上端面與遠離廢水處理筒（21）的一側固定有水箱（51），所述水箱（51）與遠離所述廢水處理筒（21）的一側固定連接有第一輸送管（52），所述第一輸送管（52）與遠離所述水箱（51）的一端固定連接有水泵（53），所述水泵（53）與遠離所述第一輸送管（52）的一側固定連接有第二輸送管（54），所述第二輸送管（54）與遠離所述水泵（53）的一端固定連接有控制閥（55），所述控制閥（55）下端面固定連接有供水管（56）。
4.根據權利要求3所述的一種2,4-二氯芐廢水處理系統，其特征在于：所述供水管（56）與遠離所述控制閥（55）的一端固定連接有噴水桿（61），所述噴水桿（61）下端面固定連接有若干個均勻分布的噴嘴（62），所述噴水桿（61）與廢水處理筒（21）固定連接。
5.根據權利要求1所述的一種2,4-二氯芐廢水處理系統，其特征在于：所述固定座（1）上端面與遠離廢水處理筒（21）的另一側固定連接有驅動電機（71），所述驅動電機（71）輸出端連接有旋轉軸（72），所述旋轉軸（72）與遠離所述驅動電機（71）的一端固定連接有齒輪（73），所述齒輪（73）與所述齒環（22）相互嚙合。
6.根據權利要求1所述的一種2,4-二氯芐廢水處理系統，其特征在于：所述沉淀斗（23）下端面固定連接有對接塊（81），所述對接塊（81）下端面滑動連接有擋板（82），所述擋板（82）與遠離所述對接塊（81）的一側固定連接有兩個電動伸縮桿（83），兩個所述電動伸縮桿（83）與遠離所述擋板（82）的一側固定連接有支撐板（84），所述支撐板（84）與固定座（1）固定連接。
7.根據權利要求2所述的一種2,4-二氯芐廢水處理系統，其特征在于：所述廢水處理筒（21）上端面固定連接有轉動電機（91），所述轉動電機（91）輸出端連接有轉動柱（92），所述轉動柱（92）上固定連接有若干個均勻分布的攪拌葉（93），所述轉動柱（92）與廢水處理筒（21）轉動連接。
8.根據權利要求6所述的一種2,4-二氯芐廢水處理系統，其特征在于：所述對接塊（81）兩側均開設有卡槽（101），兩個所述卡槽（101）內均設有密封條（102），所述密封條（102）與所述擋板（82）固定連接且與所述對接塊（81）滑動連接。
9.根據權利要求1所述的一種2,4-二氯芐廢水處理系統，其特征在于：所述廢水處理筒（21）上端面與遠離所述轉動電機（91）的一側固定連接有進水管（111）。
10.一種2,4-二氯芐廢水處理系統的處理方法，其特征在于：包括如下步驟：S1：通過廢水處理筒（21）上端面的進水管（111）將二氯芐廢水輸送至廢水處理箱內，然后通過進水管（111）加入指定適量的藥劑進行混合處理，通過轉動電機（91）的作用下，使轉動柱（92）帶著多個攪拌也對廢水進行快速攪拌，使加入的藥水與廢水進行充分的融合反應，當藥水反應完成以后，廢水中會產生大量的污泥，可以通過沉淀斗（23）進行沉淀；S2：這時，可以控制兩個電動伸縮桿（83），使擋板（82）與對接塊（81）進行脫離，通過出泥口（24）對污泥進行排放處理，當大部分污泥排放完成以后，在驅動電機（71）的作用下，使旋轉軸（72）帶著齒輪（73）轉動，與齒環（22）嚙合轉動，在齒環（22）的轉動下，使齒環（22）帶著轉動環（25）進行轉動，轉動環（25）的轉動能夠在多個支撐桿（26）的作用下，使轉動桿（28）帶著多個第一刮刀（31）對沉淀斗（23）內壁殘留的污泥進行刮出，在第一刮刀（31）刮出污泥的同時，配合第二刮刀（44）對沉淀斗（23）底部殘留的污泥和內壁刮下來的污泥進行處理，第二刮刀（44）能夠沿著轉動桿（28）軸心轉動，使污泥全部向出泥口（24）刮除，對污泥進行處理；S3：當污泥處理完成以后，可以打開控制閥（55），在水泵（53）的作用下，使水箱（51）內的水通過第一輸送管（52）輸送直第二輸送管（54）內，然后到達噴水桿（61）內，經過多個噴嘴（62）噴出，對廢水處理筒（21）進行清理沖洗，在沖洗的同時，第一刮刀（31）和第二刮刀（44）配合使用，能夠很好的對廢水處理筒（21）內進行快速清洗；S4：當清洗完成以后，污水完全排放以后，再次通過兩個電動伸縮桿（83）使擋板（82）與對接塊（81）緊密連接，在兩個密封條（102）的作用下，使沉淀斗（23）底部得到密封，然后關閉控制閥（55），防止在廢水處理的時候產生逆流，最后可以再次通過進水管（111）進行污水風輸送處理。
發明內容
本發明的目的是提供一種2,4-二氯芐廢水處理系統及其處理方法，能夠通過廢水處理筒的處理，產生大量的污泥沉淀在沉淀斗內，轉動桿配合第一刮刀的使用，能夠有效的對沉淀斗內壁殘留的污泥進行有效清理，然后配合出泥口的使用，能夠快速的將污泥進行有效的排放處理，提高廢水處理系統的工作效率。
為了達到上述目的，本發明采用的主要技術方案包括：一種2,4-二氯芐廢水處理系統，包括固定座，所述固定座上方設有廢水處理筒，所述廢水處理筒下端面固定連接有齒環，所述齒環下端面光連接有沉淀斗，所述沉淀斗底部開設有出泥口，所述沉淀斗與所述固定座固定連接，所述齒環內表面固定連接有轉動環，所述轉動環與所述廢水處理筒轉動連接；所述轉動環內壁固定連接有多個均勻分布的支撐桿，多個所述支撐桿與遠離轉動環的一端固定連接有固定環，所述固定環上固定連接有轉動桿，所述轉動桿位于固定環下方固定連接有支撐環，所述支撐環外表面固定連接有多個均勻分布的連接桿，多個所述連接桿與遠離所述支撐環的一端均固定連接有第一刮刀，多個所述第一刮刀與所述沉淀斗轉動連接。
優選的，所述轉動桿與遠離所述支撐環的一端固定連接有連接塊，所述連接塊的兩側均固定連接有固定桿，兩個所述固定桿下端面均固定連接有若干個均勻分布的連接紐，若干個所述連接紐與遠離所述固定桿的下端面均固定連接有第二刮刀，若干個所述第二刮刀與所述沉淀斗轉動連接。
優選的，所述固定座上端面與遠離廢水處理筒的一側固定有水箱，所述水箱與遠離所述廢水處理筒的一側固定連接有第一輸送管，所述第一輸送管與遠離所述水箱的一端固定連接有水泵，所述水泵與遠離所述第一輸送管的一側固定連接有第二輸送管，所述第二輸送管與遠離所述水泵的一端固定連接有控制閥，所述控制閥下端面固定連接有供水管。
優選的，所述供水管與遠離所述控制閥的一端固定連接有噴水桿，所述噴水桿下端面固定連接有若干個均勻分布的噴嘴，所述噴水桿與廢水處理筒固定連接。
優選的，所述固定座上端面與遠離廢水處理筒的另一側固定連接有驅動電機，所述驅動電機輸出端連接有旋轉軸，所述旋轉軸與遠離所述驅動電機的一端固定連接有齒輪，所述齒輪與所述齒環相互嚙合。
優選的，所述沉淀斗下端面固定連接有對接塊，所述對接塊下端面滑動連接有擋板，所述擋板與遠離所述對接塊的一側固定連接有兩個電動伸縮桿，兩個所述電動伸縮桿與遠離所述擋板的一側固定連接有支撐板，所述支撐板與固定座固定連接。
優選的，所述廢水處理筒上端面固定連接有轉動電機，所述轉動電機輸出端連接有轉動柱，所述轉動柱上固定連接有若干個均勻分布的攪拌葉，所述轉動柱與廢水處理筒轉動連接。
優選的，所述對接塊兩側均開設有卡槽，兩個所述卡槽內均設有密封條，所述密封條與所述擋板固定連接且與所述對接塊滑動連接。
優選的，所述廢水處理筒上端面與遠離所述轉動電機的一側固定連接有進水管。
一種2,4-二氯芐廢水處理系統的處理方法，包括如下步驟：S1：通過廢水處理筒上端面的進水管將二氯芐廢水輸送至廢水處理箱內，然后通過進水管加入指定適量的藥劑進行混合處理，通過轉動電機的作用下，使轉動柱帶著多個攪拌也對廢水進行快速攪拌，使加入的藥水與廢水進行充分的融合反應，當藥水反應完成以后，廢水中會產生大量的污泥，可以通過沉淀斗進行沉淀；S2：這時，可以控制兩個電動伸縮桿，使擋板與對接塊進行脫離，通過出泥口對污泥進行排放處理，當大部分污泥排放完成以后，在驅動電機的作用下，使旋轉軸帶著齒輪轉動，與齒環嚙合轉動，在齒環的轉動下，使齒環帶著轉動環進行轉動，轉動環的轉動能夠在多個支撐桿的作用下，使轉動桿帶著多個第一刮刀對沉淀斗內壁殘留的污泥進行刮出，在第一刮刀刮出污泥的同時，配合第二刮刀對沉淀斗底部殘留的污泥和內壁刮下來的污泥進行處理，第二刮刀能夠沿著轉動桿軸心轉動，使污泥全部向出泥口刮除，對污泥進行處理；S3：當污泥處理完成以后，可以打開控制閥，在水泵的作用下，使水箱內的水通過第一輸送管輸送直第二輸送管內，然后到達噴水桿內，經過多個噴嘴噴出，對廢水處理筒進行清理沖洗，在沖洗的同時，第一刮刀和第二刮刀配合使用，能夠很好的對廢水處理筒內進行快速清洗；S4：當清洗完成以后，污水完全排放以后，再次通過兩個電動伸縮桿使擋板與對接塊緊密連接，在兩個密封條的作用下，使沉淀斗底部得到密封，然后關閉控制閥，防止在廢水處理的時候產生逆流，最后可以再次通過進水管進行污水風輸送處理。
本發明至少具備以下有益效果：1、能夠通過廢水處理筒的處理，產生大量的污泥沉淀在沉淀斗內，轉動桿配合第一刮刀的使用，能夠有效的對沉淀斗內壁殘留的污泥進行有效清理，然后配合出泥口的使用，能夠快速的將污泥進行有效的排放處理，提高廢水處理系統的工作效率。
2、第二刮刀能夠對沉淀斗底部的污泥進行全面的清除，在水泵的作用下，配合噴水桿的作用，能夠對廢水處理筒和沉淀斗內進行快速的沖洗，能夠保證廢水處理系統內部的干凈程度，不會殘留污泥，提高廢水處理的效果。
（發明人：孫利方;蔣建強;劉杰）
