公布日：2023.10.31
申請日：2023.06.26
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/32(2023.01)N;C02F1/44(2023.01)N;C02F1/28(2023.01)N;C02F1/42(2023.01)N;C02F103/04(2006.01)N
摘要

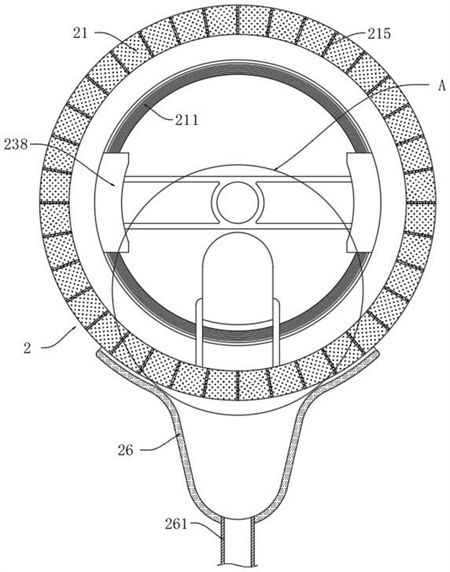

本發明屬于超純水生產技術領域，尤其為一種半導體超純水循環使用的廢水處理設備及處理廢水的工藝，包括廢水處理裝置，廢水處理裝置包括環形活性炭、環形密封件、進水管、密封片、弧形密封件和分隔片，環形活性炭的兩側圓形邊緣處均固定連接有環形密封件，進水管的末端兩側固定連接有與環形密封件滑動密封的弧形密封件，進水管的末端另外兩側固定連接有與環形活性炭內壁滑動密封的密封片，環形活性炭發生堵塞能夠自動切換與進水管末端相對應的位置，將傳統的圓柱狀的活性炭過濾芯更改為環形活性炭，環形活性炭中間通過分隔片分隔成多個部分，通過旋轉環形活性炭可以使環形活性炭不同的部分進行過濾工作，從而保證過濾的連續性。
權利要求書
1.一種半導體超純水循環使用的廢水處理設備，其特征在于：包括原水池、第一熱交換器、多介質過濾器、預處理水池、活性炭過濾器、脫氣塔、陰床、除鹽水水池、紫外殺菌器、保安過濾器、RO水箱、混床、后置過濾器、脫氣膜、DIW純水箱、第二熱交換器、終端過濾器，所述原水池、所述第一熱交換器、所述多介質過濾器、所述預處理水池、所述活性炭過濾器、所述脫氣塔、所述陰床、所述除鹽水水池、所述紫外殺菌器、所述保安過濾器、所述RO水箱、所述混床、所述后置過濾器、所述脫氣膜、所述DIW純水箱、所述第二熱交換器、所述終端過濾器依次連接；包括廢水處理裝置(2)，所述廢水處理裝置(2)包括環形活性炭(21)、環形密封件(211)、進水管(212)、密封片(213)、弧形密封件(214)和分隔片(215)，所述環形活性炭(21)的兩側圓形邊緣處均固定連接有所述環形密封件(211)，所述進水管(212)的末端兩側固定連接有與所述環形密封件(211)滑動密封的所述弧形密封件(214)，所述進水管(212)的末端另外兩側固定連接有與所述環形活性炭(21)內壁滑動密封的所述密封片(213)，所述環形活性炭(21)的內側等間距固定連接有所述分隔片(215)，所述環形活性炭(21)發生堵塞能夠自動切換與所述進水管(212)末端相對應的位置；所述廢水處理裝置(2)還包括有斜面環(22)、斜面塊(221)、滑動塊(226)、第一直角支架(225)和第二壓縮彈簧(227)，其中一個所述環形密封件(211)的一端外側固定連接有所述斜面環(22)，所述斜面環(22)的一端斜面處接觸連接有所述斜面塊(221)，所述進水管(212)向下凸起的一端內側滑動密封有所述滑動塊(226)，所述滑動塊(226)的一端下側與所述進水管(212)向下凸起的一端內側之間固定連接有所述第二壓縮彈簧(227)，所述滑動塊(226)的底端外側固定連接有所述第一直角支架(225)，所述第一直角支架(225)的底部能夠帶動所述斜面塊(221)移動；所述廢水處理裝置(2)還包括有移動殼體(222)、限位塊(223)和第一壓縮彈簧(224)，所述第一直角支架(225)的一端外側滑動連接有所述移動殼體(222)，所述移動殼體(222)的一端內側滑動連接有所述限位塊(223)，所述限位塊(223)的一端與所述第一直角支架(225)的底端外側固定連接，所述限位塊(223)的一端外側與所述斜面塊(221)的平面處之間固定連接有所述第一壓縮彈簧(224)；所述廢水處理裝置(2)還包括有第二直角支架(23)、中央支架(231)和弧形件(238)，所述進水管(212)的一端外側固定連接有所述第二直角支架(23)，所述第二直角支架(23)的一端上下兩側均固定連接有所述中央支架(231)，所述中央支架(231)的兩端均固定連接有所述弧形件(238)，所述弧形件(238)的一端外側與所述環形密封件(211)的一端滑動連接；所述廢水處理裝置(2)還包括有滾珠軸承(232)、轉軸(233)、圓板(234)、卷簧(235)、環形殼體(236)和內六角孔(237)，所述中央支架(231)的一端固定連接有所述滾珠軸承(232)，所述滾珠軸承(232)的一端內側固定連接有所述轉軸(233)，所述中央支架(231)的一端外側固定連接有所述圓板(234)，所述圓板(234)的一端外側固定連接有所述卷簧(235)，所述卷簧(235)的末端固定連接有所述環形殼體(236)，所述環形殼體(236)的一端與另一個所述環形密封件(211)的一端外側固定連接，所述環形殼體(236)的另一端與所述轉軸(233)的一端外側固定連接，所述轉軸(233)的一端內側開設有所述內六角孔(237)。
2.根據權利要求1所述的半導體超純水循環使用的廢水處理設備，其特征在于：所述廢水處理裝置(2)還包括有固定環(24)和環形槽(241)，兩個所述中央支架(231)之間固定連接有所述固定環(24)，所述固定環(24)不接觸的套設在所述轉軸(233)加粗的部分外側，所述轉軸(233)加粗的部分內側開設有所述環形槽(241)。
3.根據權利要求2所述的半導體超純水循環使用的廢水處理設備，其特征在于：所述廢水處理裝置(2)還包括有弧形塊(242)、弧形殼體(243)和配重件(244)，所述環形槽(241)的內側滑動連接有所述弧形塊(242)和弧形殼體(243)，所述弧形塊(242)與所述環形槽(241)內壁之間的摩擦力大于所述弧形殼體(243)與環形槽(241)內壁之間的摩擦力，所述弧形殼體(243)的內側固定連接有所述配重件(244)。
4.根據權利要求3所述的半導體超純水循環使用的廢水處理設備，其特征在于：所述轉軸(233)加粗的部分內側還設置有卡合組件，卡合組件對稱分布在所述轉軸(233)加粗部分的兩端內側，卡合組件包括有連通槽(25)、活塞(251)、拉伸彈簧(252)、卡條(253)和卡槽(254)，所述活塞(251)的一端內側固定連接有所述卡條(253)，所述活塞(251)和所述卡條(253)均滑動連接在所述轉軸(233)加粗的部分內側，所述活塞(251)的一端外側與所述轉軸(233)加粗的部分內側之間固定連接有所述拉伸彈簧(252)，所述連通槽(25)的一端與所述環形槽(241)連通，所述連通槽(25)的另一端與所述活塞(251)的活動空間連通，所述固定環(24)的內側等間距開設有多個所述卡槽(254)，所述卡槽(254)能夠與所述卡條(253)卡合連接。
5.根據權利要求4所述的半導體超純水循環使用的廢水處理設備，其特征在于：所述廢水處理裝置(2)還包括有漏斗(26)和排水管(261)，所述漏斗(26)不接觸的設置在所述環形活性炭(21)的下側，所述漏斗(26)的底端內側固定連通有所述排水管(261)。
發明內容
為解決上述背景技術中提出的問題。本發明提供了一種半導體超純水循環使用的廢水處理設備，具有將傳統的圓柱狀的活性炭過濾芯更改為環形活性炭，環形活性炭中間通過分隔片分隔成多個部分，通過旋轉環形活性炭可以使環形活性炭不同的部分進行過濾工作，從而保證過濾的連續性的特點。
為實現上述目的，本發明提供如下技術方案：一種半導體超純水循環使用的廢水處理設備，包括原水池、第一熱交換器、多介質過濾器、預處理水池、活性炭過濾器、脫氣塔、陰床、除鹽水水池、紫外殺菌器、保安過濾器、RO水箱、混床、后置過濾器、脫氣膜、DIW純水箱、第二熱交換器、終端過濾器，所述原水池、所述第一熱交換器、所述多介質過濾器、所述預處理水池、所述活性炭過濾器、所述脫氣塔、所述陰床、所述除鹽水水池、所述紫外殺菌器、所述保安過濾器、所述RO水箱、所述混床、所述后置過濾器、所述脫氣膜、所述DIW純水箱、所述第二熱交換器、所述終端過濾器依次連接。
一種半導體超純水循環使用的廢水處理設備，包括廢水處理裝置，所述廢水處理裝置包括環形活性炭、環形密封件、進水管、密封片、弧形密封件和分隔片，所述環形活性炭的兩側圓形邊緣處均固定連接有所述環形密封件，所述進水管的末端兩側固定連接有與所述環形密封件滑動密封的所述弧形密封件，所述進水管的末端另外兩側固定連接有與所述環形活性炭內壁滑動密封的所述密封片，所述環形活性炭的內側等間距固定連接有所述分隔片，所述環形活性炭發生堵塞能夠自動切換與所述進水管末端相對應的位置。
作為本發明一種半導體超純水循環使用的廢水處理設備優選的，所述廢水處理裝置還包括有斜面環、斜面塊、滑動塊、第一直角支架和第二壓縮彈簧，其中一個所述環形密封件的一端外側固定連接有所述斜面環，所述斜面環的一端斜面處接觸連接有所述斜面塊，所述進水管向下凸起的一端內側滑動密封有所述滑動塊，所述滑動塊的一端下側與所述進水管向下凸起的一端內側之間固定連接有所述第二壓縮彈簧，所述滑動塊的底端外側固定連接有所述第一直角支架，所述第一直角支架的底部能夠帶動所述斜面塊移動。
作為本發明一種半導體超純水循環使用的廢水處理設備優選的，所述廢水處理裝置還包括有移動殼體、限位塊和第一壓縮彈簧，所述第一直角支架的一端外側滑動連接有所述移動殼體，所述移動殼體的一端內側滑動連接有所述限位塊，所述限位塊的一端與所述第一直角支架的底端外側固定連接，所述限位塊的一端外側與所述斜面塊的平面處之間固定連接有所述第一壓縮彈簧。
作為本發明一種半導體超純水循環使用的廢水處理設備優選的，所述廢水處理裝置還包括有第二直角支架、中央支架和弧形件，所述進水管的一端外側固定連接有所述第二直角支架，所述第二直角支架的一端上下兩側均固定連接有所述中央支架，所述中央支架的兩端均固定連接有所述弧形件，所述弧形件的一端外側與所述環形密封件的一端滑動連接。
作為本發明一種半導體超純水循環使用的廢水處理設備優選的，所述廢水處理裝置還包括有滾珠軸承、轉軸、圓板、卷簧、環形殼體和內六角孔，所述中央支架的一端固定連接有所述滾珠軸承，所述滾珠軸承的一端內側固定連接有所述轉軸，所述中央支架的一端外側固定連接有所述圓板，所述圓板的一端外側固定連接有所述卷簧，所述卷簧的末端固定連接有所述環形殼體，所述環形殼體的一端與另一個所述環形密封件的一端外側固定連接，所述環形殼體的另一端與所述轉軸的一端外側固定連接，所述轉軸的一端內側開設有所述內六角孔。
作為本發明一種半導體超純水循環使用的廢水處理設備優選的，所述廢水處理裝置還包括有固定環和環形槽，兩個所述中央支架之間固定連接有所述固定環，所述固定環不接觸的套設在所述轉軸加粗的部分外側，所述轉軸加粗的部分內側開設有所述環形槽。
作為本發明一種半導體超純水循環使用的廢水處理設備優選的，所述廢水處理裝置還包括有弧形塊、弧形殼體和配重件，所述環形槽的內側滑動連接有所述弧形塊和弧形殼體，所述弧形塊與所述環形槽內壁之間的摩擦力大于所述弧形殼體與環形槽內壁之間的摩擦力，所述弧形殼體的內側固定連接有所述配重件。
作為本發明一種半導體超純水循環使用的廢水處理設備優選的，所述轉軸加粗的部分內側還設置有卡合組件，卡合組件對稱分布在所述轉軸加粗部分的兩端內側，卡合組件包括有連通槽、活塞、拉伸彈簧、卡條和卡槽，所述活塞的一端內側固定連接有所述卡條，所述活塞和所述卡條均滑動連接在所述轉軸加粗的部分內側，所述活塞的一端外側與所述轉軸加粗的部分內側之間固定連接有所述拉伸彈簧，所述連通槽的一端與所述環形槽連通，所述連通槽的另一端與所述活塞的活動空間連通，所述固定環的內側等間距開設有多個所述卡槽，所述卡槽能夠與所述卡條卡合連接。
作為本發明一種半導體超純水循環使用的廢水處理設備優選的，所述廢水處理裝置還包括有漏斗和排水管，所述漏斗不接觸的設置在所述環形活性炭的下側，所述漏斗的底端內側固定連通有所述排水管。
與現有技術相比，本發明的有益效果是：通過設置的廢水處理裝置，可以更長時間的進行連續過濾工作，提高工作效率，將傳統的圓柱狀的活性炭過濾芯更改為環形活性炭，環形活性炭中間通過分隔片分隔成多個部分，通過旋轉環形活性炭可以使環形活性炭不同的部分進行過濾工作，從而保證過濾的連續性，而通過設置的分隔片，可以使環形活性炭的不同部分之間互不影響，而環形活性炭的旋轉切換，是通過水壓來控制切換。
（發明人：杜永勛;謝海;張家暉;劉鑫）
